Сполука для покриття

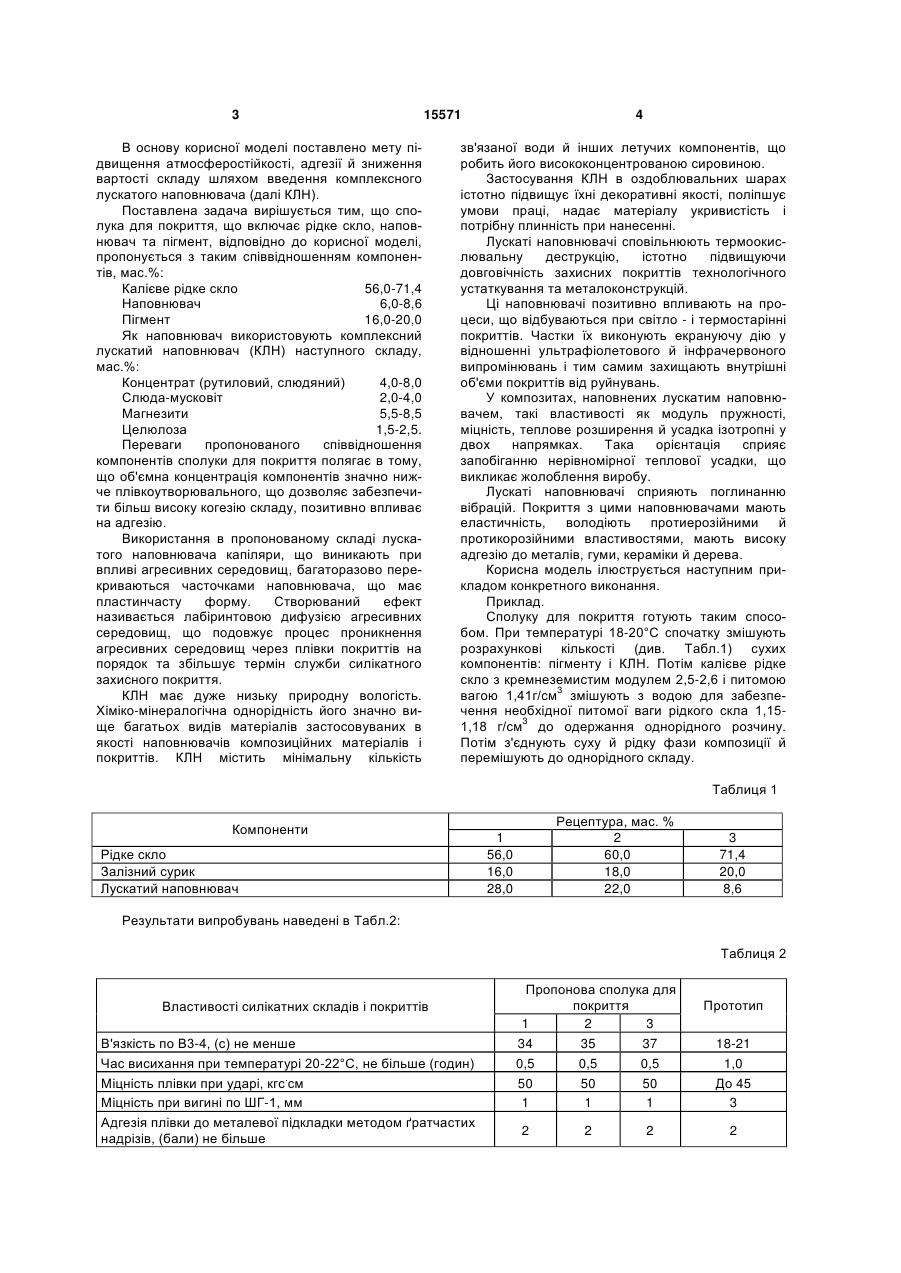

Сполука для покриття, що включає рідке скло, наповнювач та пігмент, яка відрізняється тим, що містить компоненти при наступному співвідношенні, мас. %: 2 (19) 1 3 15571 В основу корисної моделі поставлено мету підвищення атмосферостійкості, адгезії й зниження вартості складу шляхом введення комплексного лускатого наповнювача (далі КЛН). Поставлена задача вирішується тим, що сполука для покриття, що включає рідке скло, наповнювач та пігмент, відповідно до корисної моделі, пропонується з таким співвідношенням компонентів, мас.%: Калієве рідке скло 56,0-71,4 Наповнювач 6,0-8,6 Пігмент 16,0-20,0 Як наповнювач використовують комплексний лускатий наповнювач (КЛН) наступного складу, мас.%: Концентрат (рутиловий, слюдяний) 4,0-8,0 Слюда-мусковіт 2,0-4,0 Магнезити 5,5-8,5 Целюлоза 1,5-2,5. Переваги пропонованого співвідношення компонентів сполуки для покриття полягає в тому, що об'ємна концентрація компонентів значно нижче плівкоутворювального, що дозволяє забезпечити більш високу когезію складу, позитивно впливає на адгезію. Використання в пропонованому складі лускатого наповнювача капіляри, що виникають при впливі агресивних середовищ, багаторазово перекриваються часточками наповнювача, що має пластинчасту форму. Створюваний ефект називається лабіринтовою дифузією агресивних середовищ, що подовжує процес проникнення агресивних середовищ через плівки покриттів на порядок та збільшує термін служби силікатного захисного покриття. КЛН має дуже низьку природну вологість. Хіміко-мінералогічна однорідність його значно вище багатьох видів матеріалів застосовуваних в якості наповнювачів композиційних матеріалів і покриттів. КЛН містить мінімальну кількість 4 зв'язаної води й інших летучих компонентів, що робить його висококонцентрованою сировиною. Застосування КЛН в оздоблювальних шарах істотно підвищує їхні декоративні якості, поліпшує умови праці, надає матеріалу укривистість і потрібну плинність при нанесенні. Лускаті наповнювачі сповільнюють термоокислювальну деструкцію, істотно підвищуючи довговічність захисних покриттів технологічного устаткування та металоконструкцій. Ці наповнювачі позитивно впливають на процеси, що відбуваються при світло - і термостарінні покриттів. Частки їх виконують екрануючу дію у відношенні ультрафіолетового й інфрачервоного випромінювань і тим самим захищають внутрішні об'єми покриттів від руйнувань. У композитах, наповнених лускатим наповнювачем, такі властивості як модуль пружності, міцність, теплове розширення й усадка ізотропні у двох напрямках. Така орієнтація сприяє запобіганню нерівномірної теплової усадки, що викликає жолоблення виробу. Лускаті наповнювачі сприяють поглинанню вібрацій. Покриття з цими наповнювачами мають еластичність, володіють протиерозійними й протикорозійними властивостями, мають високу адгезію до металів, гуми, кераміки й дерева. Корисна модель ілюструється наступним прикладом конкретного виконання. Приклад. Сполуку для покриття готують таким способом. При температурі 18-20°С спочатку змішують розрахункові кількості (див. Табл.1) сухих компонентів: пігменту і КЛН. Потім калієве рідке скло з кремнеземистим модулем 2,5-2,6 і питомою вагою 1,41г/см3 змішують з водою для забезпечення необхідної питомої ваги рідкого скла 1,151,18 г/см3 до одержання однорідного розчину. Потім з'єднують суху й рідку фази композиції й перемішують до однорідного складу. Таблиця 1 Компоненти Рідке скло Залізний сурик Лускатий наповнювач Рецептура, мас. % 2 60,0 18,0 22,0 1 56,0 16,0 28,0 3 71,4 20,0 8,6 Результати випробувань наведені в Табл.2: Таблиця 2 Властивості силікатних складів і покриттів В'язкість по В3-4, (с) не менше Час висихання при температурі 20-22°С, не більше (годин) Міцність плівки при ударі, кгс.см Міцність при вигині по ШГ-1, мм Адгезія плівки до металевої підкладки методом ґратчастих надрізів, (бали) не більше Пропонова сполука для покриття 1 2 3 34 35 37 0,5 0,5 0,5 50 50 50 1 1 1 2 2 2 Прототип 18-21 1,0 До 45 3 2 5 15571 Аналіз даних, наведених у табл. 2, показує, що час висихання пропонованої сполуки для покриття в 2 рази менше, що скорочує виробничий цикл формування покриття в 2 рази. Міцність при ударі й вигині покриттів на основі пропонованого складу вище в порівнянні із прототипом, а адгезія зберігається у зв'язку з аналогією природи плівкоутворювального. Проведеними дослідженнями встановлена можливість: - підвищення фізико-механічних характеристик (удар, вигин, адгезія) силікатних покриттів при наповненні їх лускатим комплексним наповнювачем; Комп’ютерна верстка Д. Шеверун 6 - повноцінної заміни металевих наповнювачів, застосовуваних для покриттів у машинобудівних галузях на лускаті, при аналогічній концентрації наповнювачів; - зниження робочої товщини захисних покриттів при наповненні їх лускатим наповнювачем; - позитивного впливу лускатого наповнювача в забезпеченні ефективного бар'єрного захисту й зниженні проникності протикорозійних покриттів, за рахунок лабіринтової дифузії середовищ у покриття. Розроблена сполука може наноситися на ділянки з залишками продуктів корозії та окалини без попереднього очищення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
