Активний робочий орган розпушника

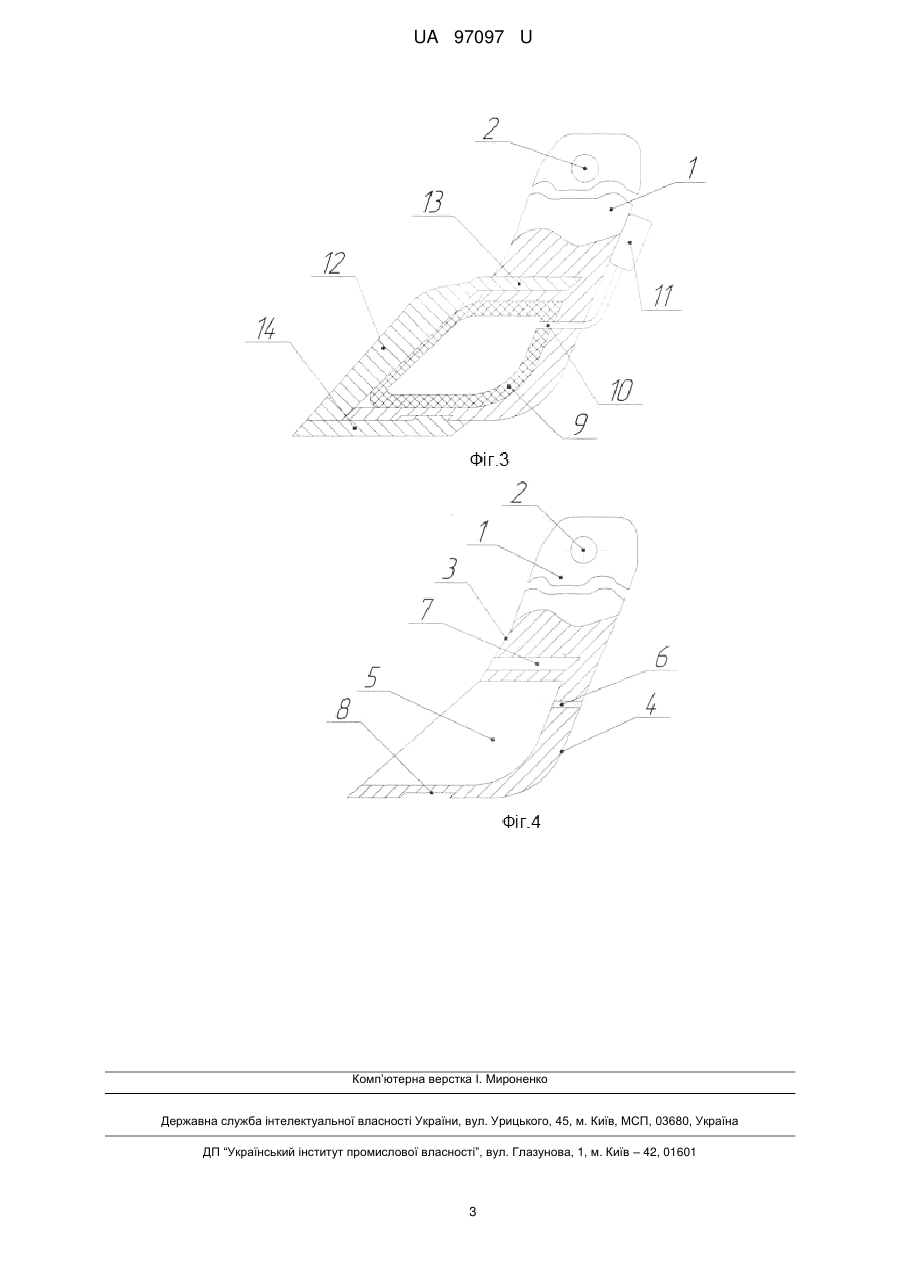

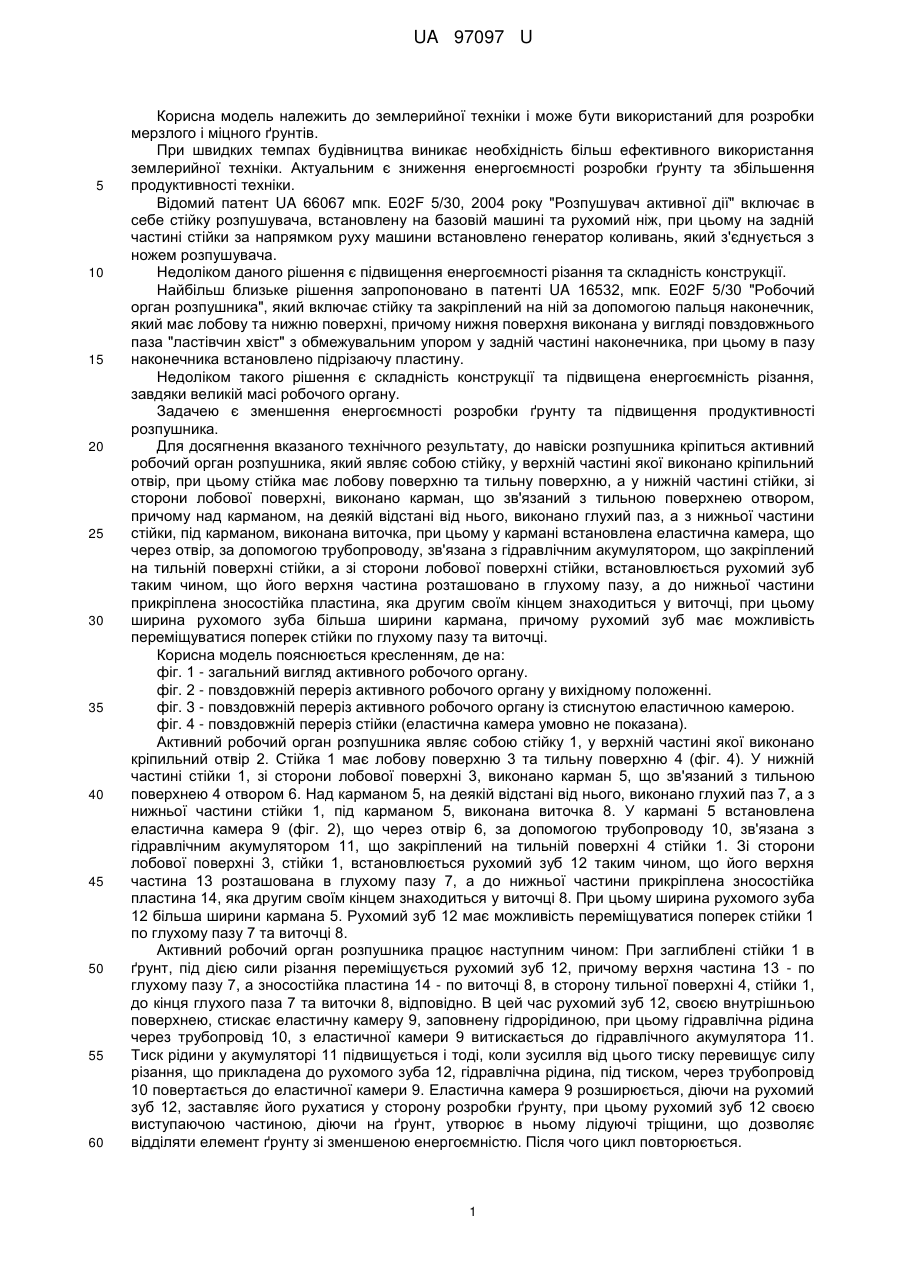

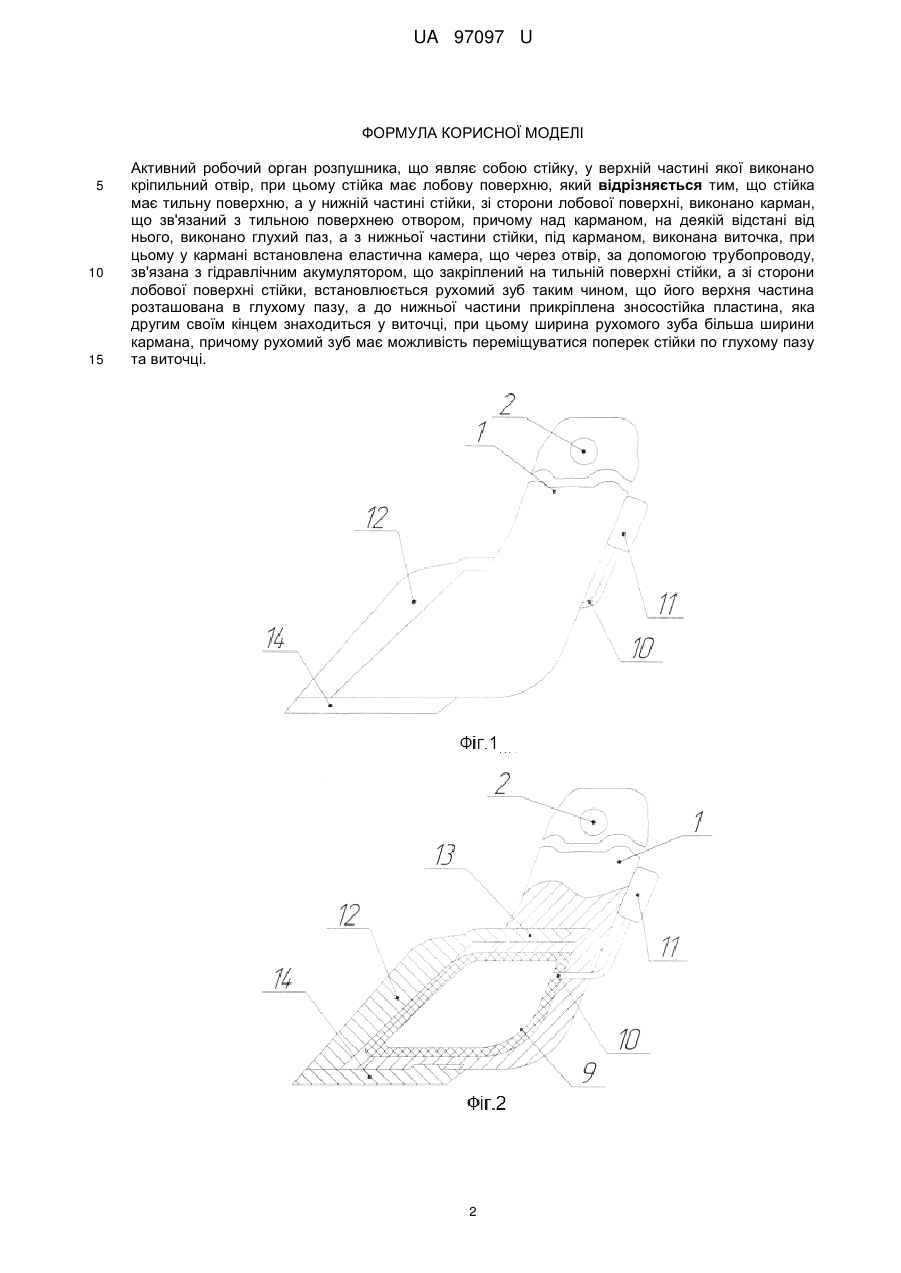

Реферат: Активний робочий орган розпушника являє собою стійку, у верхній частині якої виконано кріпильний отвір, при цьому стійка має лобову поверхню, причому стійка має тильну поверхню, а у нижній частині стійки, зі сторони лобової поверхні, виконано карман, що зв'язаний з тильною поверхнею отвором, причому, над карманом, на деякій відстані від нього, виконано глухий паз, а з нижньої частини стійки, під карманом, виконана виточка, при цьому у кармані встановлена еластична камера, що через отвір, за допомогою трубопроводу, зв'язана з гідравлічним акумулятором, що закріплений на тильній поверхні стійки, а зі сторони лобової поверхні стійки, встановлюється рухомий зуб таким чином, що його верхня частина розташована в глухому пазу, а до нижньої частини прикріплена зносостійка пластина, яка другим своїм кінцем знаходиться у виточці, при цьому ширина рухомого зуба більша ширини кармана, причому рухомий зуб має можливість переміщуватися поперек стійки по глухому пазу та виточці. UA 97097 U (54) АКТИВНИЙ РОБОЧИЙ ОРГАН РОЗПУШНИКА UA 97097 U UA 97097 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до землерийної техніки і може бути використаний для розробки мерзлого і міцного ґрунтів. При швидких темпах будівництва виникає необхідність більш ефективного використання землерийної техніки. Актуальним є зниження енергоємності розробки ґрунту та збільшення продуктивності техніки. Відомий патент UA 66067 мпк. E02F 5/30, 2004 року "Розпушувач активної дії" включає в себе стійку розпушувача, встановлену на базовій машині та рухомий ніж, при цьому на задній частині стійки за напрямком руху машини встановлено генератор коливань, який з'єднується з ножем розпушувача. Недоліком даного рішення є підвищення енергоємності різання та складність конструкції. Найбільш близьке рішення запропоновано в патенті UA 16532, мпк. E02F 5/30 "Робочий орган розпушника", який включає стійку та закріплений на ній за допомогою пальця наконечник, який має лобову та нижню поверхні, причому нижня поверхня виконана у вигляді повздовжнього паза "ластівчин хвіст" з обмежувальним упором у задній частині наконечника, при цьому в пазу наконечника встановлено підрізаючу пластину. Недоліком такого рішення є складність конструкції та підвищена енергоємність різання, завдяки великій масі робочого органу. Задачею є зменшення енергоємності розробки ґрунту та підвищення продуктивності розпушника. Для досягнення вказаного технічного результату, до навіски розпушника кріпиться активний робочий орган розпушника, який являє собою стійку, у верхній частині якої виконано кріпильний отвір, при цьому стійка має лобову поверхню та тильну поверхню, а у нижній частині стійки, зі сторони лобової поверхні, виконано карман, що зв'язаний з тильною поверхнею отвором, причому над карманом, на деякій відстані від нього, виконано глухий паз, а з нижньої частини стійки, під карманом, виконана виточка, при цьому у кармані встановлена еластична камера, що через отвір, за допомогою трубопроводу, зв'язана з гідравлічним акумулятором, що закріплений на тильній поверхні стійки, а зі сторони лобової поверхні стійки, встановлюється рухомий зуб таким чином, що його верхня частина розташовано в глухому пазу, а до нижньої частини прикріплена зносостійка пластина, яка другим своїм кінцем знаходиться у виточці, при цьому ширина рухомого зуба більша ширини кармана, причому рухомий зуб має можливість переміщуватися поперек стійки по глухому пазу та виточці. Корисна модель пояснюється кресленням, де на: фіг. 1 - загальний вигляд активного робочого органу. фіг. 2 - повздовжній переріз активного робочого органу у вихідному положенні. фіг. 3 - повздовжній переріз активного робочого органу із стиснутою еластичною камерою. фіг. 4 - повздовжній переріз стійки (еластична камера умовно не показана). Активний робочий орган розпушника являє собою стійку 1, у верхній частині якої виконано кріпильний отвір 2. Стійка 1 має лобову поверхню 3 та тильну поверхню 4 (фіг. 4). У нижній частині стійки 1, зі сторони лобової поверхні 3, виконано карман 5, що зв'язаний з тильною поверхнею 4 отвором 6. Над карманом 5, на деякій відстані від нього, виконано глухий паз 7, а з нижньої частини стійки 1, під карманом 5, виконана виточка 8. У кармані 5 встановлена еластична камера 9 (фіг. 2), що через отвір 6, за допомогою трубопроводу 10, зв'язана з гідравлічним акумулятором 11, що закріплений на тильній поверхні 4 стійки 1. Зі сторони лобової поверхні 3, стійки 1, встановлюється рухомий зуб 12 таким чином, що його верхня частина 13 розташована вглухому пазу 7, а до нижньої частини прикріплена зносостійка пластина 14, яка другим своїм кінцем знаходиться у виточці 8. При цьому ширина рухомого зуба 12 більша ширини кармана 5. Рухомий зуб 12 має можливість переміщуватися поперек стійки 1 по глухому пазу 7 та виточці 8. Активний робочий орган розпушника працює наступним чином: При заглиблені стійки 1 в ґрунт, під дією сили різання переміщується рухомий зуб 12, причому верхня частина 13 - по глухому пазу 7, а зносостійка пластина 14 - по виточці 8, в сторону тильної поверхні 4, стійки 1, до кінця глухого паза 7 та виточки 8, відповідно. В цей час рухомий зуб 12, своєю внутрішньою поверхнею, стискає еластичну камеру 9, заповнену гідрорідиною, при цьому гідравлічна рідина через трубопровід 10, з еластичної камери 9 витискається до гідравлічного акумулятора 11. Тиск рідини у акумуляторі 11 підвищується і тоді, коли зусилля від цього тиску перевищує силу різання, що прикладена до рухомого зуба 12, гідравлічна рідина, під тиском, через трубопровід 10 повертається до еластичної камери 9. Еластична камера 9 розширюється, діючи на рухомий зуб 12, заставляє його рухатися у сторону розробки ґрунту, при цьому рухомий зуб 12 своєю виступаючою частиною, діючи на ґрунт, утворює в ньому лідуючі тріщини, що дозволяє відділяти елемент ґрунту зі зменшеною енергоємністю. Після чого цикл повторюється. 1 UA 97097 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Активний робочий орган розпушника, що являє собою стійку, у верхній частині якої виконано кріпильний отвір, при цьому стійка має лобову поверхню, який відрізняється тим, що стійка має тильну поверхню, а у нижній частині стійки, зі сторони лобової поверхні, виконано карман, що зв'язаний з тильною поверхнею отвором, причому над карманом, на деякій відстані від нього, виконано глухий паз, а з нижньої частини стійки, під карманом, виконана виточка, при цьому у кармані встановлена еластична камера, що через отвір, за допомогою трубопроводу, зв'язана з гідравлічним акумулятором, що закріплений на тильній поверхні стійки, а зі сторони лобової поверхні стійки, встановлюється рухомий зуб таким чином, що його верхня частина розташована в глухому пазу, а до нижньої частини прикріплена зносостійка пластина, яка другим своїм кінцем знаходиться у виточці, при цьому ширина рухомого зуба більша ширини кармана, причому рухомий зуб має можливість переміщуватися поперек стійки по глухому пазу та виточці. 2 UA 97097 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
