Пристрій для визначення кількості зрідженого газу в ємності

Завантажити PDF файл.

Формула / Реферат

Пристрій для визначення кількості зрідженого газу в ємності, що містить приєднаний до системи генерування електромагнітного сигналу, приймання та обробляння прийнятого від датчика сигналу, розташований вертикально в ємності датчик, довжина якого відповідає висоті ємності, який відрізняється тим, що датчик виконано у вигляді хвилеводу, що має неоднорідність, розташовану від початку хвилеводу на відстані, яка забезпечує знаходження цієї неоднорідності в області, зайнятій газовою фазою.

Текст

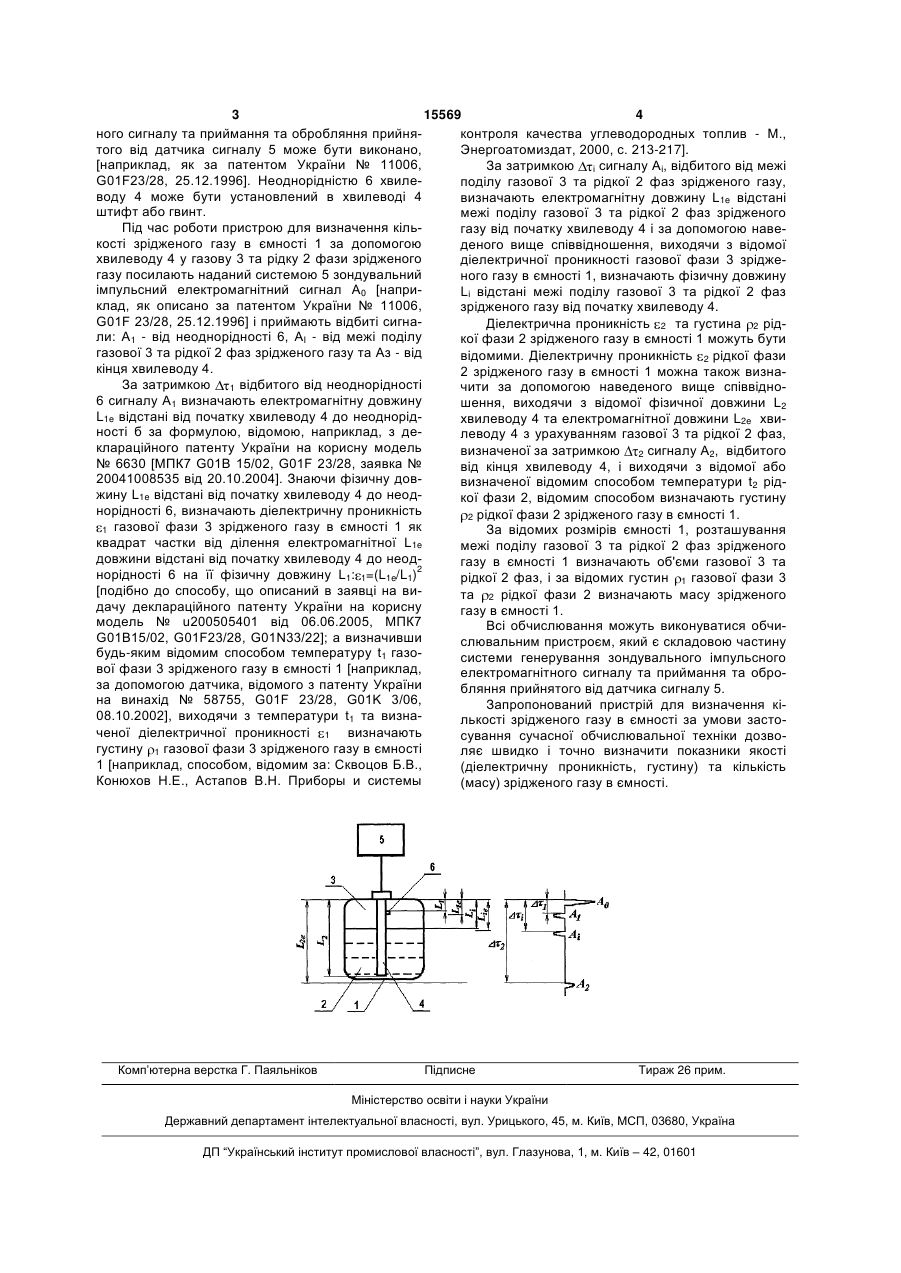

Пристрій для визначення кількості зрідженого газу в ємності, що містить приєднаний до системи 3 15569 4 ного сигналу та приймання та обробляння прийняконтроля качества углеводородных топлив - М., того від датчика сигналу 5 може бути виконано, Энергоатомиздат, 2000, с. 213-217]. [наприклад, як за патентом України № 11006, За затримкою і сигналу Аі, відбитого від межі G01F23/28, 25.12.1996]. Неоднорідністю 6 хвилеподілу газової 3 та рідкої 2 фаз зрідженого газу, воду 4 може бути установлений в хвилеводі 4 визначають електромагнітну довжину L1e відстані штифт або гвинт. межі поділу газової 3 та рідкої 2 фаз зрідженого Під час роботи пристрою для визначення кільгазу від початку хвилеводу 4 і за допомогою навекості зрідженого газу в ємності 1 за допомогою деного вище співвідношення, виходячи з відомої хвилеводу 4 у газову 3 та рідку 2 фази зрідженого діелектричної проникності газової фази 3 зріджегазу посилають наданий системою 5 зондувальний ного газу в ємності 1, визначають фізичну довжину імпульсний електромагнітний сигнал А0 [наприLі відстані межі поділу газової 3 та рідкої 2 фаз клад, як описано за патентом України № 11006, зрідженого газу від початку хвилеводу 4. G01F 23/28, 25.12.1996] і приймають відбиті сигнаДіелектрична проникність 2 та густина 2 рідли: A1 - від неоднорідності 6, AI - від межі поділу кої фази 2 зрідженого газу в ємності 1 можуть бути газової 3 та рідкої 2 фаз зрідженого газу та Аз - від відомими. Діелектричну проникність 2 рідкої фази кінця хвилеводу 4. 2 зрідженого газу в ємності 1 можна також визнаЗа затримкою 1 відбитого від неоднорідності чити за допомогою наведеного вище співвідно6 сигналу А1 визначають електромагнітну довжину шення, виходячи з відомої фізичної довжини L2 L1e відстані від початку хвилеводу 4 до неоднорідхвилеводу 4 та електромагнітної довжини L2e хвиності б за формулою, відомою, наприклад, з делеводу 4 з урахуванням газової 3 та рідкої 2 фаз, клараційного патенту України на корисну модель визначеної за затримкою 2 сигналу А2, відбитого № 6630 [МПК7 G01B 15/02, G01F 23/28, заявка № від кінця хвилеводу 4, і виходячи з відомої або 20041008535 від 20.10.2004]. Знаючи фізичну доввизначеної відомим способом температури t2 ріджину L1e відстані від початку хвилеводу 4 до неодкої фази 2, відомим способом визначають густину норідності 6, визначають діелектричну проникність 2 рідкої фази 2 зрідженого газу в ємності 1. 1 газової фази 3 зрідженого газу в ємності 1 як За відомих розмірів ємності 1, розташування квадрат частки від ділення електромагнітної L1e межі поділу газової 3 та рідкої 2 фаз зрідженого довжини відстані від початку хвилеводу 4 до неодгазу в ємності 1 визначають об'єми газової 3 та норідності 6 на її фізичну довжину L1: 1=(L1e/L1)2 рідкої 2 фаз, і за відомих густин 1 газової фази 3 [подібно до способу, що описаний в заявці на вита 2 рідкої фази 2 визначають масу зрідженого дачу деклараційного патенту України на корисну газу в ємності 1. модель № u200505401 від 06.06.2005, МПК7 Всі обчислювання можуть виконуватися обчиG01B15/02, G01F23/28, G01N33/22]; а визначивши слювальним пристроєм, який є складовою частину будь-яким відомим способом температуру t1 газосистеми генерування зондувального імпульсного вої фази 3 зрідженого газу в ємності 1 [наприклад, електромагнітного сигналу та приймання та оброза допомогою датчика, відомого з патенту України бляння прийнятого від датчика сигналу 5. на винахід № 58755, G01F 23/28, G01K 3/06, Запропонований пристрій для визначення кі08.10.2002], виходячи з температури t1 та визналькості зрідженого газу в ємності за умови засточеної діелектричної проникності 1 визначають сування сучасної обчислювальної техніки дозвогустину 1 газової фази 3 зрідженого газу в ємності ляє швидко і точно визначити показники якості 1 [наприклад, способом, відомим за: Сквоцов Б.В., (діелектричну проникність, густину) та кількість Конюхов Н.Е., Астапов В.Н. Приборы и системы (масу) зрідженого газу в ємності. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for determining the quantity of liquefied gas in the container

Автори англійською

Hordeiev Borys Mykolaiovych, Zhukov Yurii Danylovych, Holubnichenko Yurii Hryhorovych

Назва патенту російською

Устройство для определения количества сжиженного газа в емкости

Автори російською

Гордеев Борис Николаевич, Жуков Юрий Данилович, Голубниченко Юрий Григорьевич

МПК / Мітки

МПК: G01N 33/22, B60K 15/00, G01F 23/28, G01B 15/02

Мітки: кількості, газу, ємності, зрідженого, пристрій, визначення
