Пристрій контролю суцільності напилення детонуючого складу на внутрішню поверхню хвилеводу

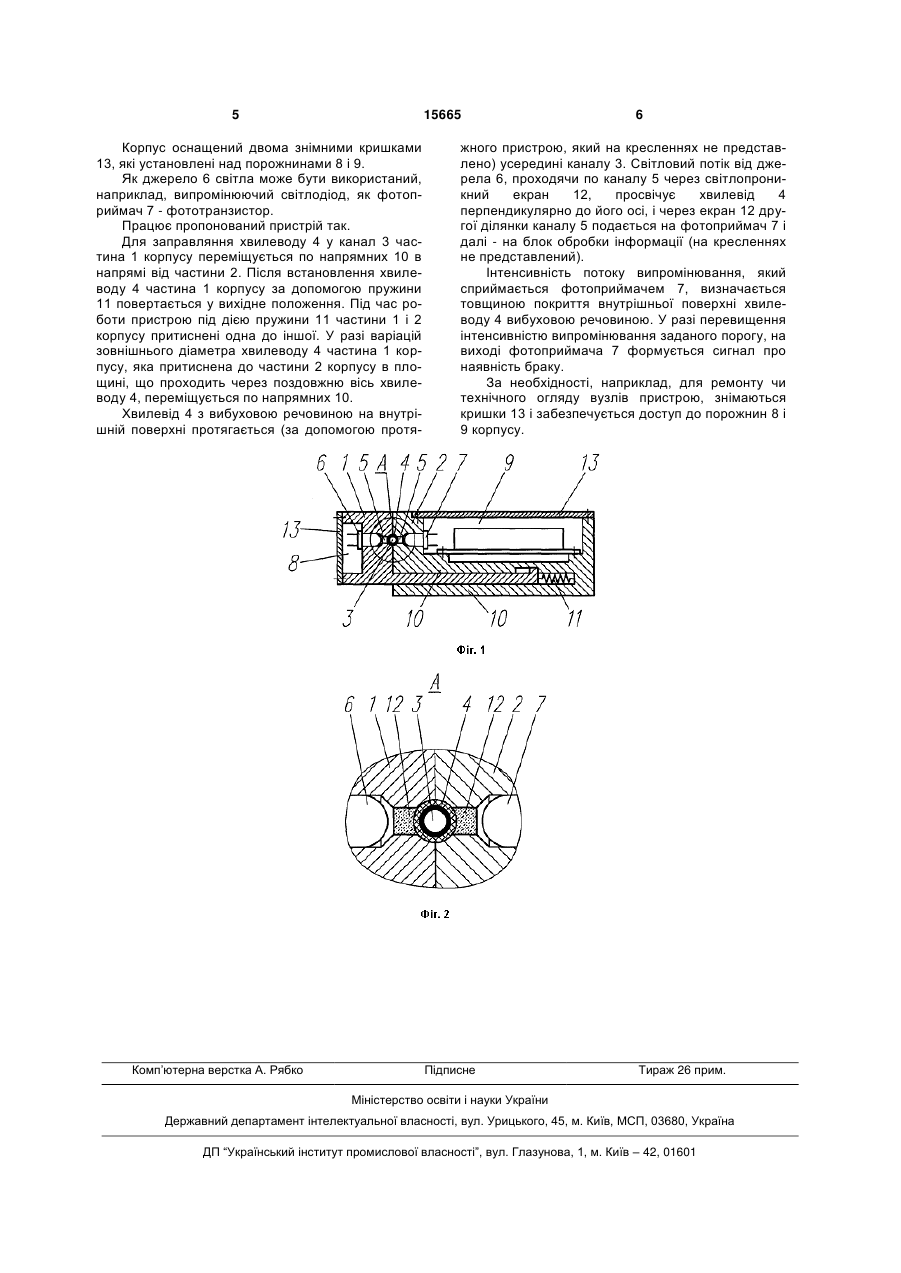

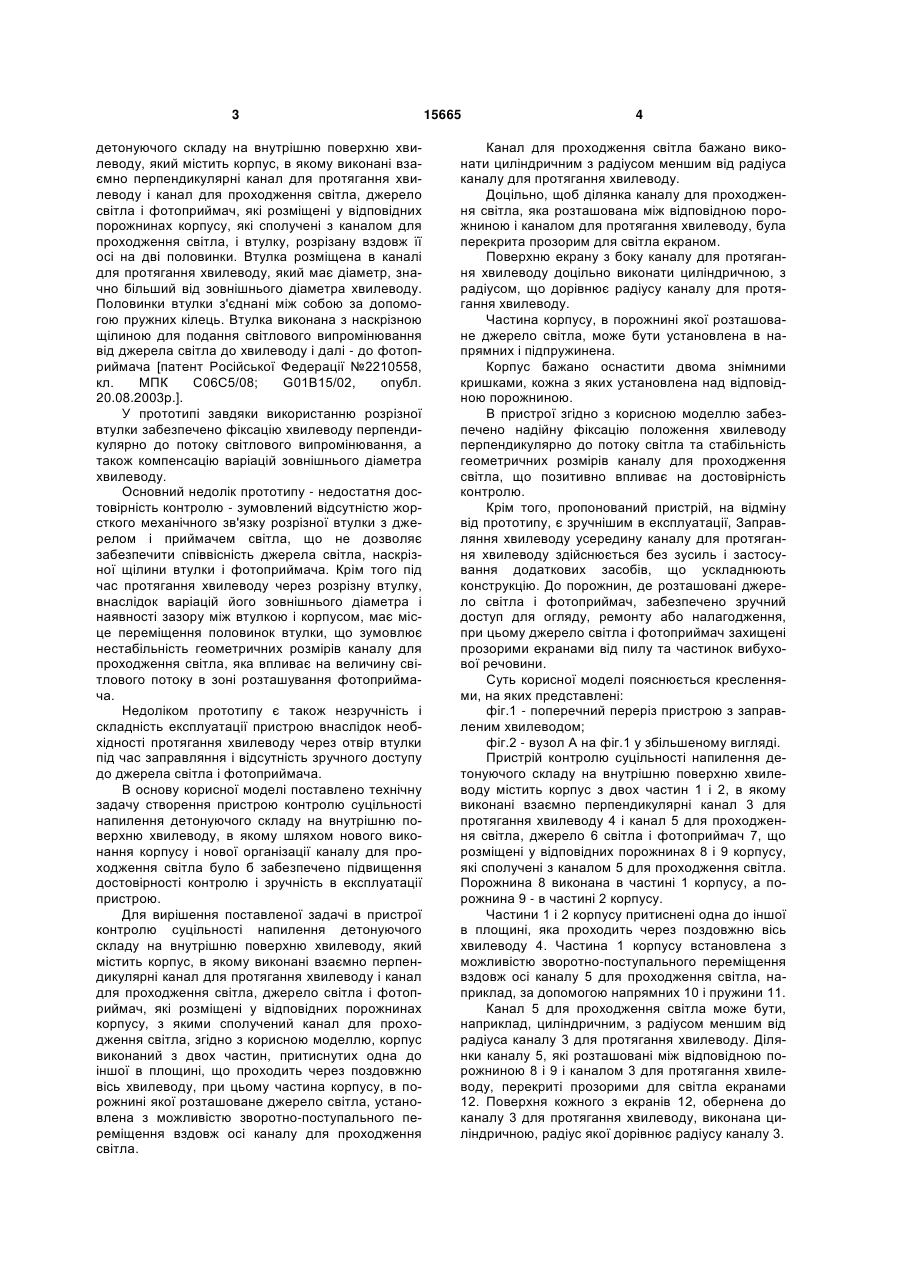

1. Пристрій контролю суцільності напилення детонуючого складу на внутрішню поверхню хвилеводу, який містить корпус, в якому виконані взаємно перпендикулярні канал для протягання хвилеводу і канал для проходження світла, джерело світла і фотоприймач, що розміщені у відповідних порожнинах корпусу, з якими сполучений канал для проходження світла, який відрізняється тим, що корпус виконаний з двох частин, які притиснуті одна до іншої в площині, що проходить через поздовжню вісь хвилеводу, при цьому частина корпусу, в порожнині якої розташоване джерело світла, установлена з можливістю зворотно U 2 (19) 1 3 детонуючого складу на внутрішню поверхню хвилеводу, який містить корпус, в якому виконані взаємно перпендикулярні канал для протягання хвилеводу і канал для проходження світла, джерело світла і фотоприймач, які розміщені у відповідних порожнинах корпусу, які сполучені з каналом для проходження світла, і втулку, розрізану вздовж її осі на дві половинки. Втулка розміщена в каналі для протягання хвилеводу, який має діаметр, значно більший від зовнішнього діаметра хвилеводу. Половинки втулки з'єднані між собою за допомогою пружних кілець. Втулка виконана з наскрізною щілиною для подання світлового випромінювання від джерела світла до хвилеводу і далі - до фотоприймача [патент Російської Федерації №2210558, кл. МПК С06С5/08; G01B15/02, опубл. 20.08.2003p.]. У прототипі завдяки використанню розрізної втулки забезпечено фіксацію хвилеводу перпендикулярно до потоку світлового випромінювання, а також компенсацію варіацій зовнішнього діаметра хвилеводу. Основний недолік прототипу - недостатня достовірність контролю - зумовлений відсутністю жорсткого механічного зв'язку розрізної втулки з джерелом і приймачем світла, що не дозволяє забезпечити співвісність джерела світла, наскрізної щілини втулки і фотоприймача. Крім того під час протягання хвилеводу через розрізну втулку, внаслідок варіацій його зовнішнього діаметра і наявності зазору між втулкою і корпусом, має місце переміщення половинок втулки, що зумовлює нестабільність геометричних розмірів каналу для проходження світла, яка впливає на величину світлового потоку в зоні розташування фотоприймача. Недоліком прототипу є також незручність і складність експлуатації пристрою внаслідок необхідності протягання хвилеводу через отвір втулки під час заправляння і відсутність зручного доступу до джерела світла і фотоприймача. В основу корисної моделі поставлено технічну задачу створення пристрою контролю суцільності напилення детонуючого складу на внутрішню поверхню хвилеводу, в якому шляхом нового виконання корпусу і нової організації каналу для проходження світла було б забезпечено підвищення достовірності контролю і зручність в експлуатації пристрою. Для вирішення поставленої задачі в пристрої контролю суцільності напилення детонуючого складу на внутрішню поверхню хвилеводу, який містить корпус, в якому виконані взаємно перпендикулярні канал для протягання хвилеводу і канал для проходження світла, джерело світла і фотоприймач, які розміщені у відповідних порожнинах корпусу, з якими сполучений канал для проходження світла, згідно з корисною моделлю, корпус виконаний з двох частин, притиснутих одна до іншої в площині, що проходить через поздовжню вісь хвилеводу, при цьому частина корпусу, в порожнині якої розташоване джерело світла, установлена з можливістю зворотно-поступального переміщення вздовж осі каналу для проходження світла. 15665 4 Канал для проходження світла бажано виконати циліндричним з радіусом меншим від радіуса каналу для протягання хвилеводу. Доцільно, щоб ділянка каналу для проходження світла, яка розташована між відповідною порожниною і каналом для протягання хвилеводу, була перекрита прозорим для світла екраном. Поверхню екрану з боку каналу для протягання хвилеводу доцільно виконати циліндричною, з радіусом, що дорівнює радіусу каналу для протягання хвилеводу. Частина корпусу, в порожнині якої розташоване джерело світла, може бути установлена в напрямних і підпружинена. Корпус бажано оснастити двома знімними кришками, кожна з яких установлена над відповідною порожниною. В пристрої згідно з корисною моделлю забезпечено надійну фіксацію положення хвилеводу перпендикулярно до потоку світла та стабільність геометричних розмірів каналу для проходження світла, що позитивно впливає на достовірність контролю. Крім того, пропонований пристрій, на відміну від прототипу, є зручнішим в експлуатації, Заправляння хвилеводу усередину каналу для протягання хвилеводу здійснюється без зусиль і застосування додаткових засобів, що ускладнюють конструкцію. До порожнин, де розташовані джерело світла і фотоприймач, забезпечено зручний доступ для огляду, ремонту або налагодження, при цьому джерело світла і фотоприймач захищені прозорими екранами від пилу та частинок вибухової речовини. Суть корисної моделі пояснюється кресленнями, на яких представлені: фіг.1 - поперечний переріз пристрою з заправленим хвилеводом; фіг.2 - вузол А на фіг.1 у збільшеному вигляді. Пристрій контролю суцільності напилення детонуючого складу на внутрішню поверхню хвилеводу містить корпус з двох частин 1 і 2, в якому виконані взаємно перпендикулярні канал 3 для протягання хвилеводу 4 і канал 5 для проходження світла, джерело 6 світла і фотоприймач 7, що розміщені у відповідних порожнинах 8 і 9 корпусу, які сполучені з каналом 5 для проходження світла. Порожнина 8 виконана в частині 1 корпусу, а порожнина 9 - в частині 2 корпусу. Частини 1 і 2 корпусу притиснені одна до іншої в площині, яка проходить через поздовжню вісь хвилеводу 4. Частина 1 корпусу встановлена з можливістю зворотно-поступального переміщення вздовж осі каналу 5 для проходження світла, наприклад, за допомогою напрямних 10 і пружини 11. Канал 5 для проходження світла може бути, наприклад, циліндричним, з радіусом меншим від радіуса каналу 3 для протягання хвилеводу. Ділянки каналу 5, які розташовані між відповідною порожниною 8 і 9 і каналом 3 для протягання хвилеводу, перекриті прозорими для світла екранами 12. Поверхня кожного з екранів 12, обернена до каналу 3 для протягання хвилеводу, виконана циліндричною, радіус якої дорівнює радіусу каналу 3. 5 15665 Корпус оснащений двома знімними кришками 13, які установлені над порожнинами 8 і 9. Як джерело 6 світла може бути використаний, наприклад, випромінюючий світлодіод, як фотоприймач 7 - фототранзистор. Працює пропонований пристрій так. Для заправляння хвилеводу 4 у канал 3 частина 1 корпусу переміщується по напрямних 10 в напрямі від частини 2. Після встановлення хвилеводу 4 частина 1 корпусу за допомогою пружини 11 повертається у вихідне положення. Під час роботи пристрою під дією пружини 11 частини 1 і 2 корпусу притиснені одна до іншої. У разі варіацій зовнішнього діаметра хвилеводу 4 частина 1 корпусу, яка притиснена до частини 2 корпусу в площині, що проходить через поздовжню вісь хвилеводу 4, переміщується по напрямних 10. Хвилевід 4 з вибуховою речовиною на внутрішній поверхні протягається (за допомогою протя Комп’ютерна верстка А. Рябко 6 жного пристрою, який на кресленнях не представлено) усередині каналу 3. Світловий потік від джерела 6, проходячи по каналу 5 через світлопроникний екран 12, просвічує хвилевід 4 перпендикулярно до його осі, і через екран 12 другої ділянки каналу 5 подається на фотоприймач 7 і далі - на блок обробки інформації (на кресленнях не представлений). Інтенсивність потоку випромінювання, який сприймається фотоприймачем 7, визначається товщиною покриття внутрішньої поверхні хвилеводу 4 вибуховою речовиною. У разі перевищення інтенсивністю випромінювання заданого порогу, на виході фотоприймача 7 формується сигнал про наявність браку. За необхідності, наприклад, для ремонту чи технічного огляду вузлів пристрою, знімаються кришки 13 і забезпечується доступ до порожнин 8 і 9 корпусу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
