Завіса для навішування стулок

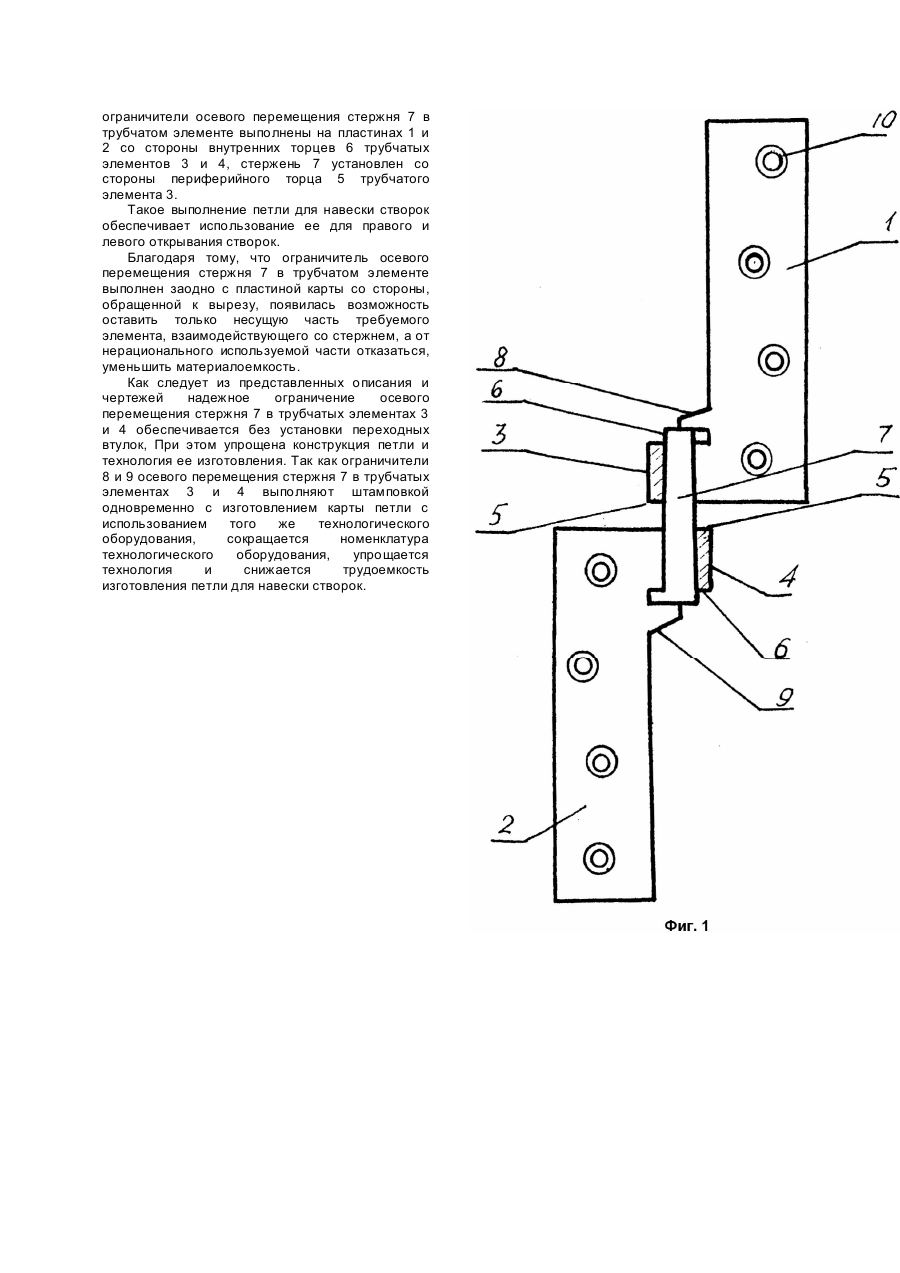

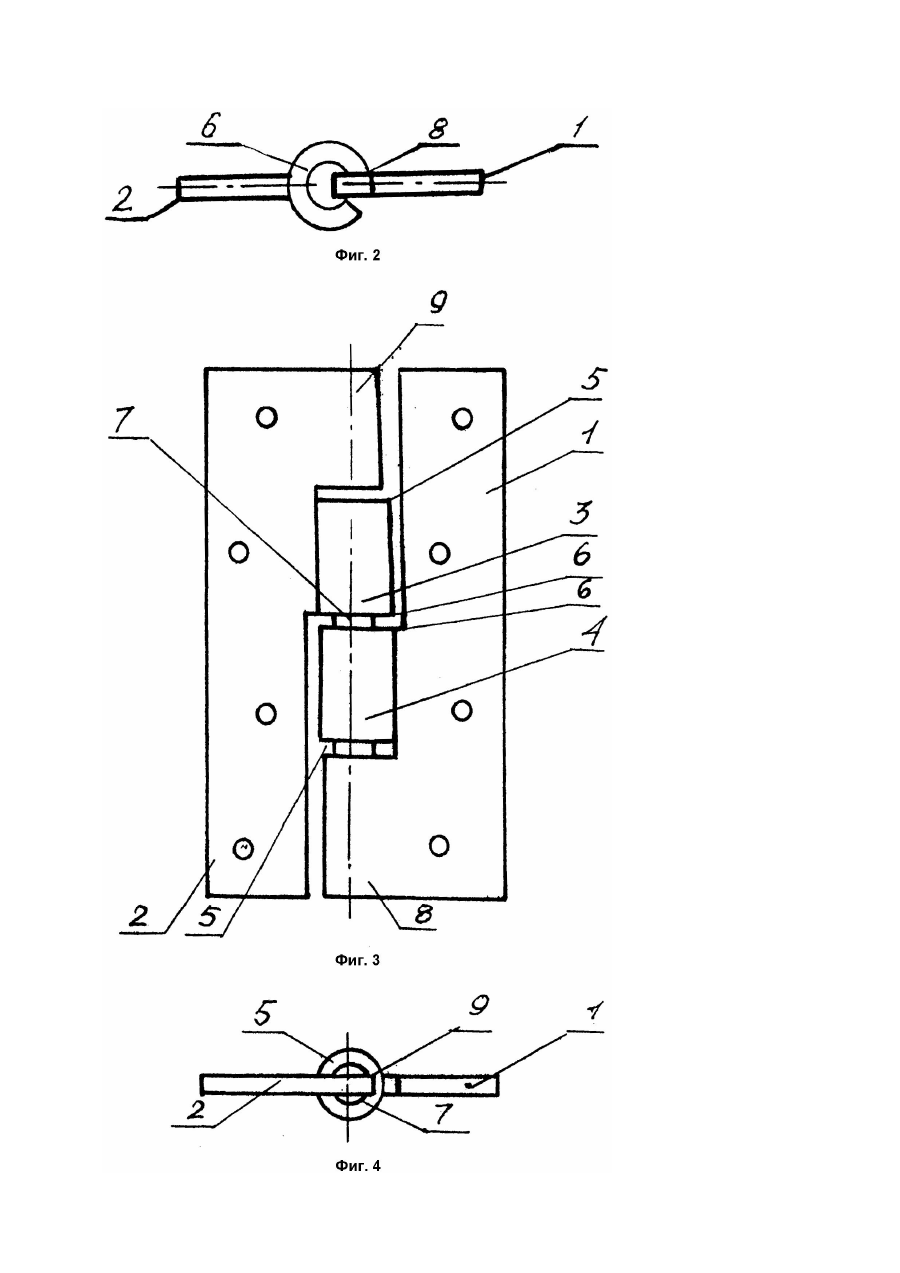

Изобретение относится к скобяным изделиям и предназначено для навески створок, перекрывающих проемы окон и дверей. Известна петля для навески створок, содержащая две карты, каждая из которых имеет пластину с вырезом и трубчатым шарнирным элементом, расположенными со стороны соединения карт, стержень для соединения трубчатых шарнирных элементов карт, установленный в них посредством переходных втулок с фланцем в центральной части, средство фиксации от проворота. Указанная петля обеспечивает возможность использования ее для правого и левого открывания створок за счет наличия переходных втулок, для установки стержня в трубчатых элементах карт. Указанные втулки также выполняют функцию ограничителя осевого перемещения стержня в трубчатом шарнирном элементе. Недостатком известной петли для навески створок является сложность и нетехнологичность выполнения узла соединений створок, обусловленная необходимостью выполнения сложных по конструкции переходных втулок и необходимостью выполнения дополнительных цилиндрических соединений. Каждая переходная втулка имеет с одной стороны закрытую головку для ограничения перемещения стержня, а с открытой стороны имеет фланец, образующий упор для соответствующего трубчатого элемента. Конструктивные особенности известной петли для навески створок, а именно наличие переходных втулок, выполняющих функцию ограничителей осевого перемещения стержня в трубчатом шарнирном элементе, не позволяют упростить конструкцию, технологию изготовления и снизить трудоемкость ее изготовления. Необходимость выполнения переходных втулок с дополнительными цилиндрическими соединениями приводит к усложнению конструкции. Для изготовления переходных втулок необходимо дополнительное технологическое оборудование. Введение переходных втулок повышает трудоемкость изготовления петли для навески створок. В основу изобретения поставлена задача создать такую петлю для навески створок, в которой новое выполнение ограничителя осевого перемещения стержня в трубчатом элементе позволило бы исключить из конструкции петли переходные втулки и при обеспечении надежности ограничения осевого перемещения стержня позволило бы упростить конструкцию, повысить технологичность и снизить трудоемкость изготовления. Эта задача решается тем, что в петле для навески створок, содержащей две карты, каждая из которых имеет пластину с трубчатым шарнирным элементом, расположенным со стороны соединения карт, стержень для соединения трубчатых шарнирных элементов карт, ограничитель осевого перемещения стержня в трубчатом элементе, согласно изобретению, ограничитель осевого перемещения стержня в трубчатом элементе выполнен заодно с пластиной карты в виде штампованного выступа на пластине со стороны насты ковочных торцев трубчатых элементов. Ограничитель осевого перемещения стержня может быть выполнен со стороны периферийного торца трубчатого элемента каждой пластины или со стороны внутреннего торца трубчатого элемента. Выполнение ограничителя осевого перемещения стержня в трубчатом элементе заодно целое с пластиной в виде штампованного выступа на пластине позволяет исключить из конструкции пластины переходные втулки. Это приводит к упрощению конструкции петли и технологии ее изготовления, так как отпадает необходимость в выполнении и установке дополнительных цилиндрических соединений. Ограничитель осевого перемещения стержня в трубчатом элементе выполняют штамповкой одновременно с изготовлением карты петли с использованием того же технологического оборудования. Благодаря этому сокращается номенклатура технологического оборудования, упрощается технология и снижается трудоемкость изготовления петли для навески створок. Автору неизвестны конструкции петли, характеризующиеся указанной совокупностью признаков, На фиг.1 изображена петля, общий вид; на фиг.2 - вид сверху на фиг.1; на фиг.3 - вариант выполнения петли; на фиг.4 - вид сверху на фиг.3. Петля для навески створок (фиг.1) содержит две карты, каждая из которых имеет пластину 1, 2 с шарнирным трубчатым элементом 3, 4, расположенными со стороны соединения карт. Трубчатый элемент каждой карты имеет внешний (периферийный)торец 5 и внутренний торец 6. Петля содержит также стержень 7 для соединения трубчатых шарнирных элементов 3, 4. Ограничитель осевого перемещения. стержня 7 в трубчатом шарнирном элементе 3, 4 выполнен в виде штампованных выступов 8, 9 заодно с пластиной 1, 2 карты. Выступы 8 и 9 выполнены со стороны нестыковочных торцев трубчатых элементов, В петле согласно фиг.1 штампованные выступы 8 и 9 выполнены со стороны внутренних торцев 6 трубчатых элементов 3 и 4. В петле согласно фиг.3 штампованные выступы 8 и 9 на пластинах 1 и 2 выполнены со стороны периферийных торцев 5 трубчатого элемента. Стержень 7 одним своим концом может быть жестко закрепленным в шарнирном трубчатом элементе 4 или 3. Другой конец стержня 7 является свободным. На каждой пластине выполнены отверстия 10 под элементы крепления. Отверстия 10 имеют зенковки с обеих сторон, что позволяет использовать одну и ту же петлю для правого и левого вращения. Возможно выполнение отверстий в картах петли без зенковки при применении в качестве элементов крепления шурупов с полукруглой головкой. Монтаж петли осуществляется следующим образом, На свободный конец стержня 7 надевают трубчатый шарнирный элемент 5 до упора в выступ 8. При повороте петли вокруг оси стержня 7 происходит вращение в одну или другую сторону. Причем, в петле, выполненной согласно фиг.1, ограничители осевого перемещения стержня 7 в трубчатом элементе выполнены на пластинах 1 и 2 со стороны внутренних торцев 6 трубчатых элементов 3 и 4, стержень 7 установлен со стороны периферийного торца 5 трубчатого элемента 3. Такое выполнение петли для навески створок обеспечивает использование ее для правого и левого открывания створок. Благодаря тому, что ограничитель осевого перемещения стержня 7 в трубчатом элементе выполнен заодно с пластиной карты со стороны, обращенной к вырезу, появилась возможность оставить только несущую часть требуемого элемента, взаимодействующего со стержнем, а от нерационального используемой части отказаться, уменьшить материалоемкость. Как следует из представленных описания и чертежей надежное ограничение осевого перемещения стержня 7 в трубчатых элементах 3 и 4 обеспечивается без установки переходных втулок, При этом упрощена конструкция петли и технология ее изготовления. Так как ограничители 8 и 9 осевого перемещения стержня 7 в трубчатых элементах 3 и 4 выполняют штамповкой одновременно с изготовлением карты петли с использованием того же технологического оборудования, сокращается номенклатура технологического оборудования, упрощается технология и снижается трудоемкость изготовления петли для навески створок.
