Завіса, що регулюється

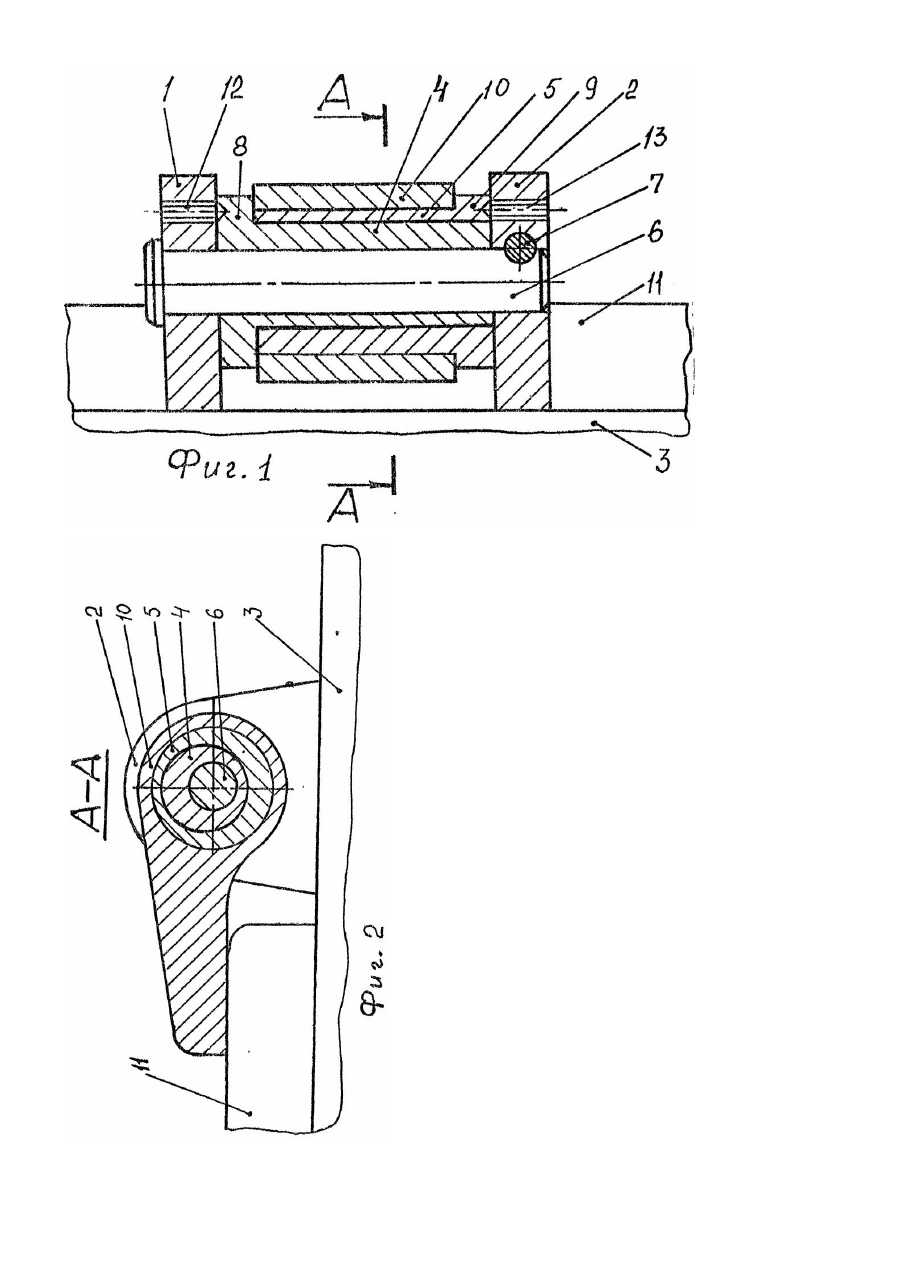

Изобретение относится к строительству и машиностроению, а именно, к регулируемым петлям для навески створок и крышек. Известна шарнирная петля для элементов здания или мебели [1]. Она состоит из двух шарнирных карт, каждая из которых имеет внутренний цилиндрический стакан и полый осевой цилиндр с монтажной щекой. На одном конце стакана выполнен фланец, а на другом - донный участок. Стакан вставлен внутрь цилиндра так, что донный участок стакана выступает из цилиндра наружу. Карты соединены друг с другом одной осью, вставленной внутрь стакана так, что фланцы стаканов прижаты друг к другу. Однако известная конструкция шарнирной петли не позволяет получить герметичное соединение, т.к невозможно регулировать плотность прилегания крышки к емкости равномерно по всему периметру соединения. В основу изобретения поставлена задача усовершенствовать конструкцию регулируемой петли таким образом, чтобы она позволила перемещать крышку с обеспечением равномерной плотности прилегания к емкости по всему периметру, за счет че го повысится герметичность их соединения. Поставленная задача решается тем, что в конструкцию регулируемой петли, содержащей карту для соединения со створкой, проушины для соединения с рамой и узел шарнирного соединения карты с проушинами, включающий расположенные один в другом два полых цилиндрических элемента, внутренний из которых имеет фланец, и Ось, согласно изобретению, цилиндрические элементы узла шарнирного соединения карты с проушинами выполнены в виде втулок с противоположно размещенными многогранными фланцами, установленными с возможностью относительного поворота на оси, при этом внутреннее отверстие каждой из втулок выполнено эксцентричным, а каждый фланец имеет отверстия для фиксации выбранного положения втулок на проушинах. Заявляемое изобретение иллюстрируется чертежом, где на фиг. 1 представлена регулируемая петля, общий вид в продольном разрезе; на фиг. 2 - то же, с поперечным разрезом. Регулируемая петля содержит две проушины 1 и 2 для жесткого крепления к раме емкости 3, две втулки 4 и 5 с эксцентрично выполненными отверстиями и ось 6, которые образуют узел шарнирного соединения карты с проушинами. От осевого смещения ось 6 фиксируется шти фтом 7, Втулки 4 и 5 на одном из концов имеют многогранные фланцы 8 и 9. Карта 10 крепится к крышке 11 и устанавливается отверстием на- втулку 5. Заданное положение карты 10 после регулировки фиксируется установочными винтами 12 и 13. Регулируемая петля работает следующим образом. Во втулках 4 и 5 выполнены отверстия с эксцентриситетами соответственно 2 мм и 3 мм, В первоначальном положении эти втулки 4 и 5 устанавливают так, чтобы центры отверстий располагались на одной линии, проходящей через центр оси бис одной стороны от этого центра. Вращением втулки 4 за шестигранный фланец 8 на угол 180° карта 10 перемещается на величину от 0 до 4 мм, а вращением втулки 5 за шестигранный фланец 9 на угол 180° карта 10 перемещается на величину от 0 до 6 мм. При вращении двух втулок 4 и 5 за шестигранные фланцы 8 и 9 на угол 180° карта 10 перемещается на величину от 0 до 10 мм, причем карта 10 перемещается по прямой линии. если две втулки 4 и 5 одновременно вращаются в противоположных направлениях. Если во втулках 4 и 5, например, выполнены отверстия с эксцентриситетами 4 мм, тогда при вращении одной из втулок 4 или 5 на угол 180° карта 10 переместится на величину от 0 до 8 мм, а при вращении двух втулок 4 и 5 карта 10 переместится на величину от 0 до 16 мм. Таким образом, вращением втулки 4 и 5 или одновременно двух втулок карта 10 перемещается в необходимом направлении на величину, которая зависит от величины эксцентриситетов отверстий. Использование регулируемой петли позволит перемещать карту петли в диапазоне окружности с радиусом, равным сумме двух эксцентриситетов отверстий, с обеспечением плотности прилегания крышки к емкости равномерно по всему периметру и даст возможность регулировать положение карты петли в процессе эксплуатации с минимальной затратой времени, что улучшит эксплуатационные качества петли.
