Котел електродний

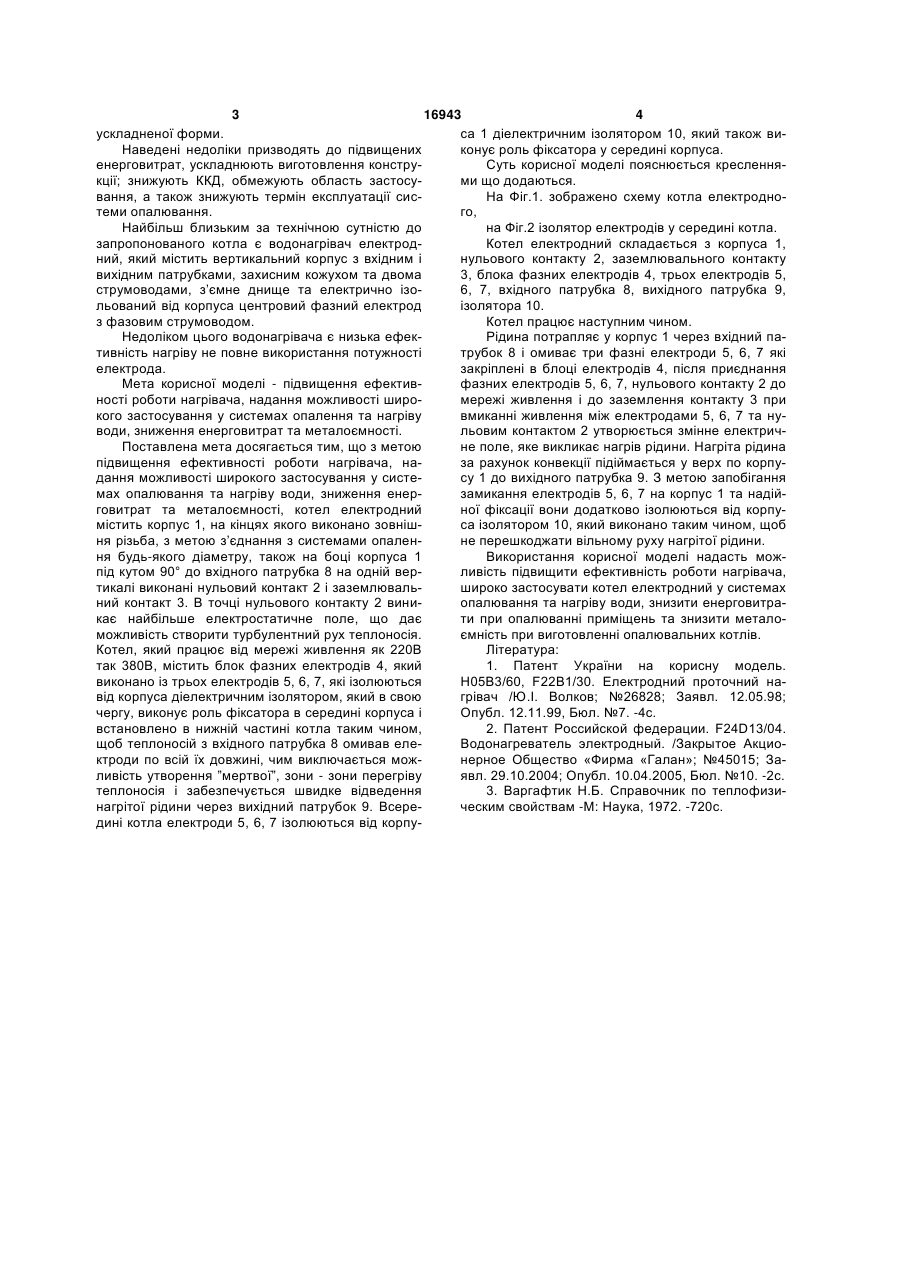

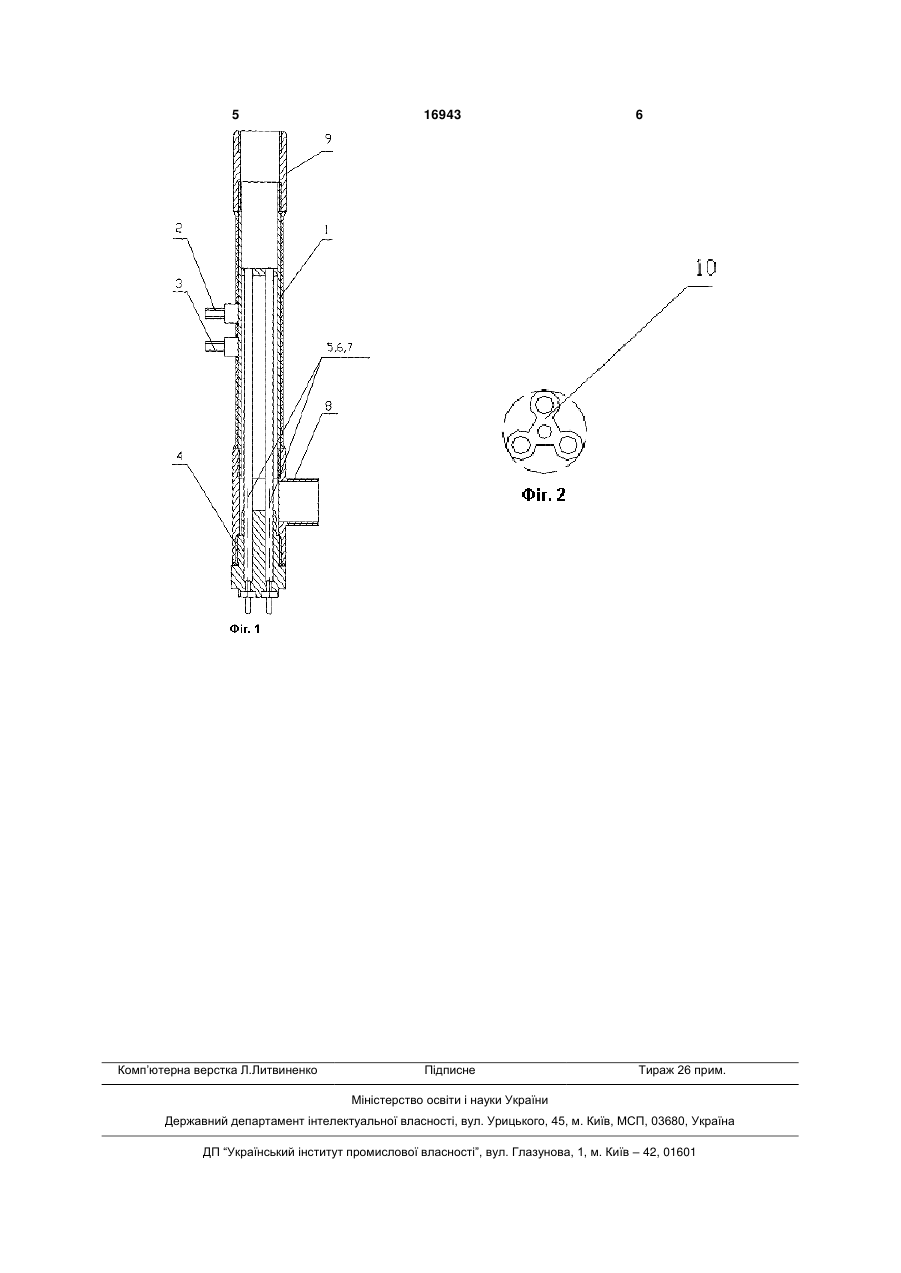

Котел електродний, що містить корпус, нульовий контакт, заземлювальний контакт, блок фазних електродів, який виконано із діелектрика та трьох електродів, вхідний патрубок, вихідний патрубок, ізолятор, який відрізняється тим, що для підвищення ефективності роботи нагрівача, надання можливості широкого застосування у системах опалювання та нагріву води, зниження енерговитрат та металоємності містить корпус, на кінцях якого виконано зовнішню різь, для з’єднання з системами опалення будь-якого діаметра на боці корпусу під кутом 90 до вхідного пат Корисна модель відноситься до теплотехніки. Відомий електродний проточний нагрівач, що складається з циліндричного корпуса, який має вхідний і вихідний патрубки, які розташовані співвісно на корпусі, та має, електрично з’єднані з ними клеми «нуль» та «земля». До корпуса закріплені циліндричні фазні електроди, які встановлені послідовно всередині корпусу та ізольовані від нього ізоляторами. Положення фазних електродів фіксується за допомогою двох ізоляційних упорів закріплених на кожному з фазних електродів по один бік від осі їх симетрії. Торцеві частини фазних електродів з боку вхідного патрубка виконані заокругленими, а торцеві частини фазних електродів з боку вихідного патрубка мають заглиблення. Діаметр і довжина фазних електродів зменшується по мірі віддалення від найближчого електрода до вхідного патрубка. Нагрівач працює наступним чином. Фазні електроди і клема «нуль» приєднуються до електромережі 380V, а корпус, через клему «земля» -заземлюється. Через вхідний патрубок в корпус назустріч першому фазному електроду подається рідина, що підлягає нагріву. Після подання напруги між фазними електродами і корпусом виникає змінне електричне поле, яке викликає нагрів рідини. Рідина, що нагрівається за рахунок конвекції підіймається уверх і далі нагрівається двома наступними електродами різного розміру, після чого виходить у вихідний патрубок. Недоліком цього конструктивного рішення є те, що: електроди мають малу робочу площу, що знижує потужність та ефективність роботи нагрівача, а також унеможливлює його використання під час обігріву великих приміщень, потребує використання води із домішками для запобігання утворення накипу, також конструктивним недоліком є необхідність виготовлення трьох різних електродів, (19) UA (11) 16943 (13) U рубка на одній вертикалі виконані нульовий контакт і заземлювальний контакт, при цьому в точці нульового контакту виникає найбільше електростатичне поле, що дає можливість створити турбулентний рух теплоносія, крім того котел електродний працює від мережі живлення як 220В, так і 380В, і містить блок фазних електродів, який виконано із трьох електродів, які ізолюються від корпуса діелектричним ізолятором, який, в свою чергу, виконує роль фіксатора всередині корпуса, блок фазних електродів встановлено в нижній частині котла таким чином, щоб теплоносій з вхідного патрубка омивав електроди по всій їх довжині, чим виключається можливість утворення «мертвої» зони - зони перегріву теплоносія, і забезпечується швидке відведення нагрітої рідини через вихідний патрубок. 3 16943 4 ускладненої форми. са 1 діелектричним ізолятором 10, який також виНаведені недоліки призводять до підвищених конує роль фіксатора у середині корпуса. енерговитрат, ускладнюють виготовлення конструСуть корисної моделі пояснюється кресленнякції; знижують ККД, обмежують область застосуми що додаються. вання, а також знижують термін експлуатації сисНа Фіг.1. зображено схему котла електроднотеми опалювання. го, Найбільш близьким за технічною сутністю до на Фіг.2 ізолятор електродів у середині котла. запропонованого котла є водонагрівач електродКотел електродний складається з корпуса 1, ний, який містить вертикальний корпус з вхідним і нульового контакту 2, заземлювального контакту вихідним патрубками, захисним кожухом та двома 3, блока фазних електродів 4, трьох електродів 5, струмоводами, з’ємне днище та електрично ізо6, 7, вхідного патрубка 8, вихідного патрубка 9, льований від корпуса центровий фазний електрод ізолятора 10. з фазовим струмоводом. Котел працює наступним чином. Недоліком цього водонагрівача є низька ефекРідина потрапляє у корпус 1 через вхідний пативність нагріву не повне використання потужності трубок 8 і омиває три фазні електроди 5, 6, 7 які електрода. закріплені в блоці електродів 4, після приєднання Мета корисної моделі - підвищення ефективфазних електродів 5, 6, 7, нульового контакту 2 до ності роботи нагрівача, надання можливості широмережі живлення і до заземлення контакту 3 при кого застосування у системах опалення та нагріву вмиканні живлення між електродами 5, 6, 7 та нуводи, зниження енерговитрат та металоємності. льовим контактом 2 утворюється змінне електричПоставлена мета досягається тим, що з метою не поле, яке викликає нагрів рідини. Нагріта рідина підвищення ефективності роботи нагрівача, наза рахунок конвекції підіймається у верх по корпудання можливості широкого застосування у систесу 1 до вихідного патрубка 9. З метою запобігання мах опалювання та нагріву води, зниження енерзамикання електродів 5, 6, 7 на корпус 1 та надійговитрат та металоємності, котел електродний ної фіксації вони додатково ізолюються від корпумістить корпус 1, на кінцях якого виконано зовнішса ізолятором 10, який виконано таким чином, щоб ня різьба, з метою з’єднання з системами опаленне перешкоджати вільному руху нагрітої рідини. ня будь-якого діаметру, також на боці корпуса 1 Використання корисної моделі надасть можпід кутом 90° до вхідного патрубка 8 на одній верливість підвищити ефективність роботи нагрівача, тикалі виконані нульовий контакт 2 і заземлювальшироко застосувати котел електродний у системах ний контакт 3. В точці нульового контакту 2 виниопалювання та нагріву води, знизити енерговитракає найбільше електростатичне поле, що дає ти при опалюванні приміщень та знизити металоможливість створити турбулентний рух теплоносія. ємність при виготовленні опалювальних котлів. Котел, який працює від мережі живлення як 220В Література: так 380В, містить блок фазних електродів 4, який 1. Патент України на корисну модель. виконано із трьох електродів 5, 6, 7, які ізолюються Н05В3/60, F22В1/30. Електродний проточний навід корпуса діелектричним ізолятором, який в свою грівач /Ю.І. Волков; №26828; Заявл. 12.05.98; чергу, виконує роль фіксатора в середині корпуса і Опубл. 12.11.99, Бюл. №7. -4с. встановлено в нижній частині котла таким чином, 2. Патент Российской федерации. F24D13/04. щоб теплоносій з вхідного патрубка 8 омивав елеВодонагреватель электродный. /Закрытое Акциоктроди по всій їх довжині, чим виключається можнерное Общество «Фирма «Галан»; №45015; Заливість утворення ”мертвої”, зони - зони перегріву явл. 29.10.2004; Опубл. 10.04.2005, Бюл. №10. -2с. теплоносія і забезпечується швидке відведення 3. Варгафтик Н.Б. Справочник по теплофизинагрітої рідини через вихідний патрубок 9. Всереческим свойствам -М: Наука, 1972. -720с. дині котла електроди 5, 6, 7 ізолюються від корпу 5 Комп’ютерна верстка Л.Литвиненко 16943 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
