Електродний нагрівач саморегульований

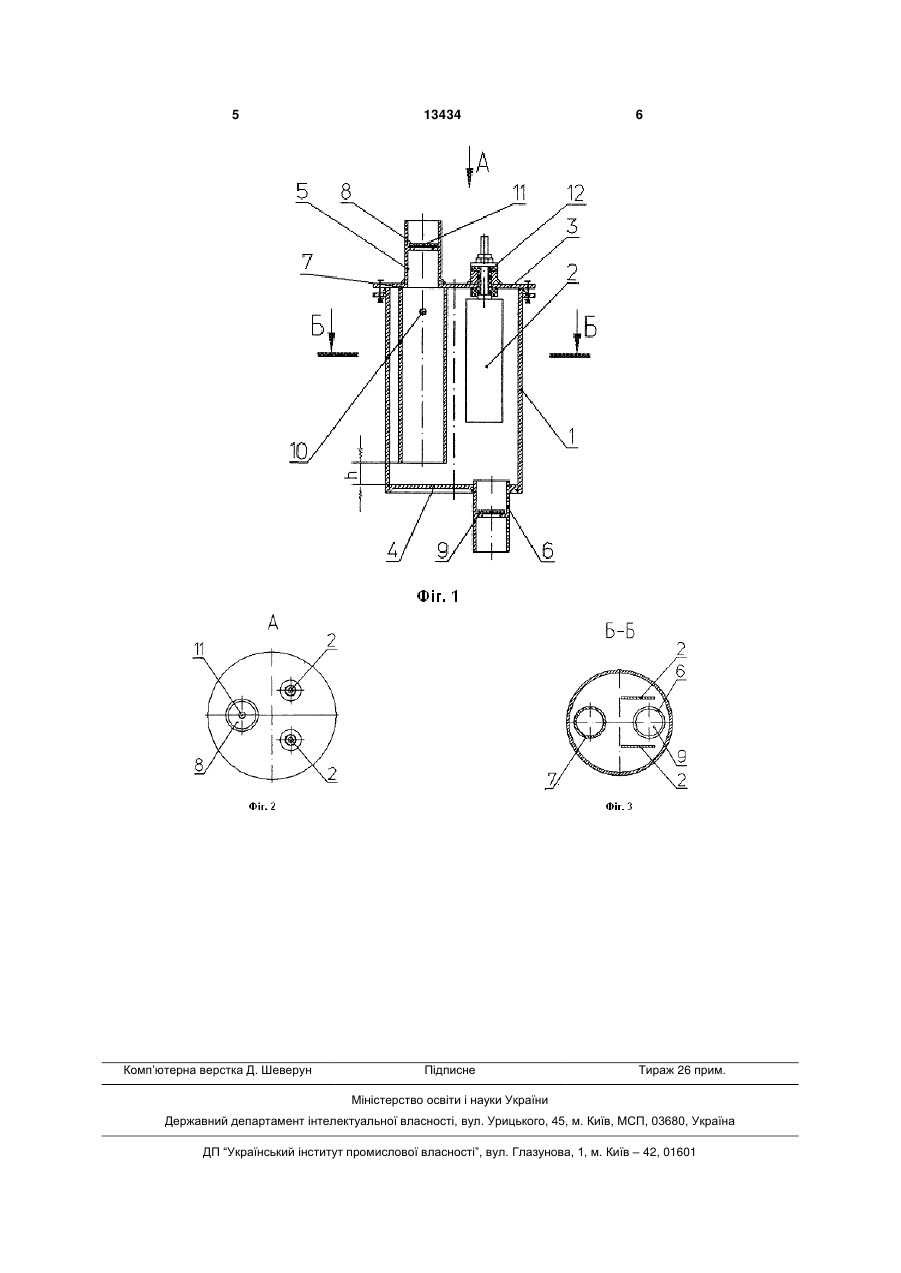

Електронагрівач електродний, що включає циліндричний корпус, усередині якого розташовані електроди і який оснащений верхньою і нижньою 3 ньою і нижньою кришками, що мають відповідно випускний та впускний патрубок. Але в даному нагрівачу не повністю використовуються резерви для підвищення ефективності теплопередачі, оскільки, як і в парострумному насосі, рідина переміщується завдяки тому, що вона підхоплюється потоком пара. Це породжує явища кавітації - порушення суцільності усередині краплинної рідини. Утворення в краплинній рідині порожнин, які заповнені паром, знижує коефіцієнт корисної дії (ККД). В основу корисної моделі покладена задача створити нагрівач, який має підвищений коефіцієнт корисної дії шляхом зниження кавітації за рахунок технічного результату, який полягає в тому, що енергія пара, який розширюється в об'ємі, використовується для проштовхування рідини в замкнуту систему. Для досягнення цього технічного результату електронагрівач електродний, що включає циліндричний корпус, усередині якого розташовані електроди і який оснащений верхньою і нижньою кришками, що мають відповідно випускний та впускний патрубок, - постачений додатковим циліндром, який установлений в циліндричному корпусі без оточення електродів і з утворенням зазору між його торцем і нижньою кришкою і який жорстко з'єднаний другим торцем з верхньою кришкою співвісно випускному патрубку, при цьому кожний із патрубків оснащений вороттєвими клапанами, а в додатковому циліндрі і вороттєвому клапані, який розташований в випускному патрубку, виконані дренажні отвори. Між відмітними ознаками корисної моделі і технічним результатом, що досягається, мається причинно-наслідковий зв'язок. За рахунок оснащення нагрівача додатковим циліндром, а впускного та випускного патрубків вороттєвими клапанами, забезпечується нагрівання рідини в замкнутій електродній камері, що сприяє її швидкому доведенню до кипіння. За рахунок дренажних отворів, які виконані в додатковому циліндрі і в вороттєвому клапані, який розташований в випускному патрубку, забезпечується виведення пара із електродної камери після його імпульсної дії на рідину, що зменшує кавітацію і сприяє повному заповненню нагрівача рідиною перед черговім циклом. Більш докладне пояснення корисної моделі дається на прикладі додаткових малюнків Фіг.1 схематично зображає електродний нагрівач рідини (повздовжній переріз) згідно корисної моделі. 13434 4 Фіг.2 демонструє вид А. На ній показано розташування випускного патрубка і електродів в плані. Фіг.3 демонструє переріз Б-Б на Фіг.1. Тут показано розташування додаткового циліндра по відношенню пластинчатих електродів і впускного патрубка. Електродний нагрівач включає циліндричний корпус 1 (Фіг.1), усередині якого розташовані електроди 2 (Фіг.2) і який оснащений верхньою 3 (Фіг.1) і нижньою 4 кришками, що мають відповідно випускний патрубок 5 та впускний патрубок 6. Відміною заявленої корисної моделі являється те, що електродний нагрівач постачений додатковим циліндром 7, який установлений без оточення електродів 2 в циліндричному корпусі 1 з утворенням зазору h між його торцем і нижньою кришкою 4 і який жорстко з'єднаний другим торцем з верхньою кришкою 3 співвісно випускному патрубку 5, при цьому випускний патрубок 5 оснащений вороттєвим клапаном 8, а впускний клапан 6 - вороттєвим клапаном 9, а в додатковому циліндрі 7 і вороттєвому клапані 8 відповідно виконані дренажні отвори 10 і 11. Додатково визначимо, що електроди 2 установлені на кришці 3 в струмоізолюючих втулках 12. Електродний нагрівач діє таким чином. Під час заповнення рідиною теплообмінної системи, рідина крізь впускний патрубок 6 та вороттєвий клапан 9 поступає в порожнину циліндричного корпуса 1. При цьому повітря, яке знаходиться в упомянутій порожнині, витискується рідиною через дренажні отвори 10 і 11. Після цього подається напруга на електроди 2. Завдяки вороттєвим клапанам 8 і 9 нагрівання рідини відбувається в замкнутій камері, що сприяє її швидкому доведення до кипіння. Пар, який утворюється при кипінні рідини, витискує порцію рідини в теплообмінну систему через порожнину додаткового циліндра 7, випускний патрубок 5 і вороттєвий клапан 8. Зазор h між торцем додаткового циліндра 7 і нижньою кришкою 4 сприяє цілеспрямованому переміщенню рідини в напрямку випускного патрубка 5. Залишок пара виводиться через дренажні отвори 10 і 11. Таким чином після імпульсної дії пара на рідину, він виводиться із порожнини корпуса 1, що зменшує кавітацію, сприяє повному заповненню порожнини рідиною перед черговим робочим циклом, а також підвищує коефіцієнт корисної дії. При загальному прогріванні рідини в теплообмінній системі частота циклів зростає, а об'єм порції рідини, яка витискується, зменшується. 5 Комп’ютерна верстка Д. Шеверун 13434 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
