Пристрій для тракції хребта та суглобів

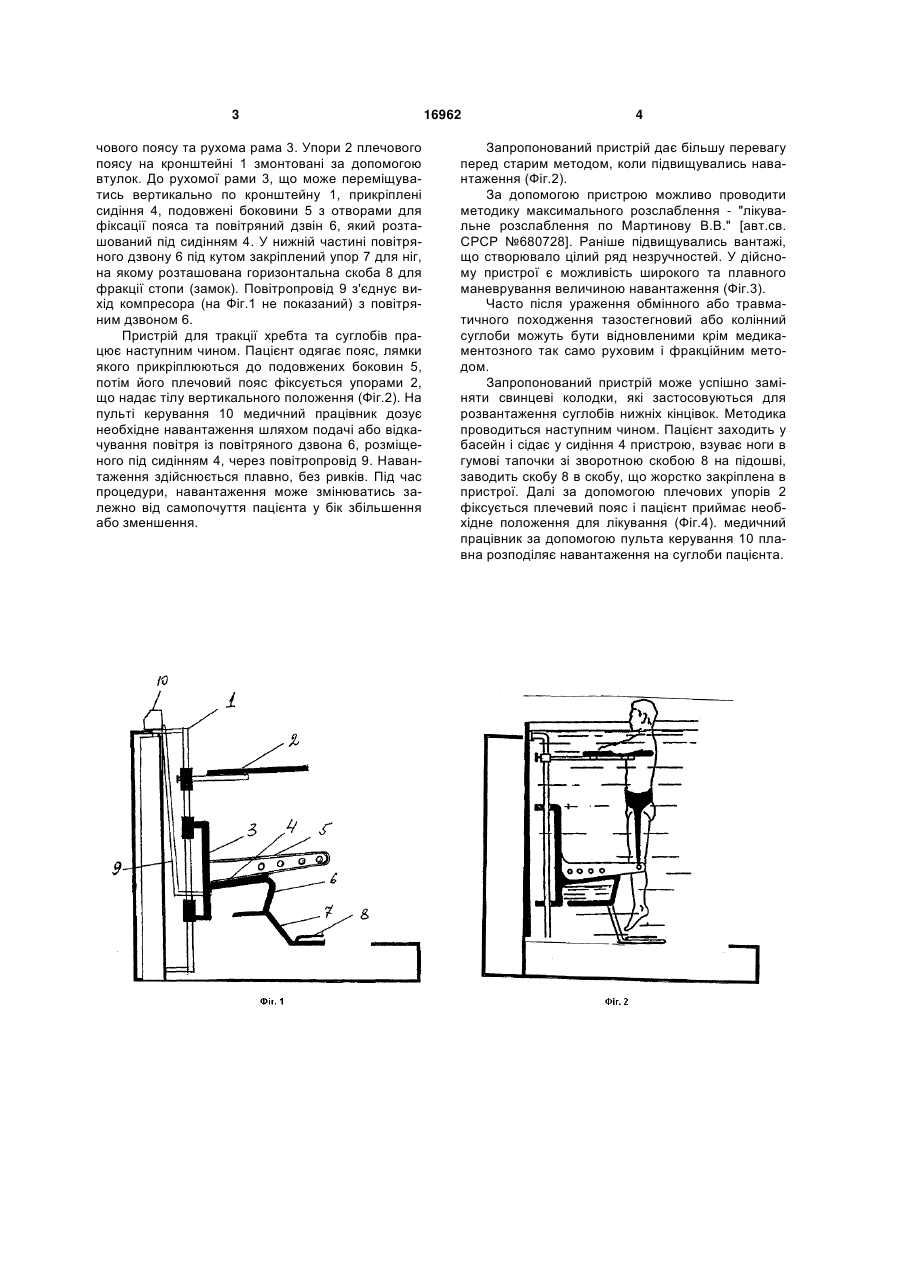

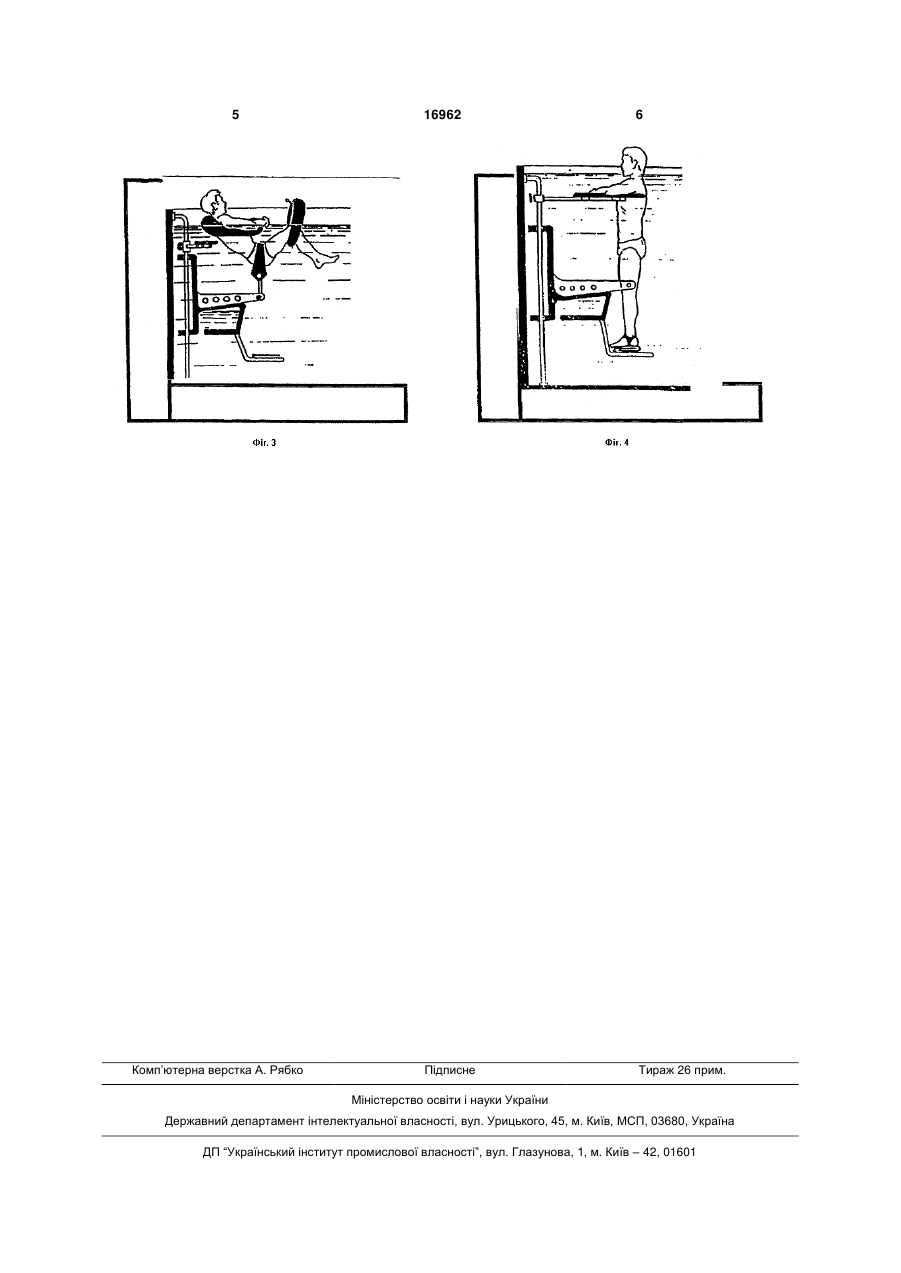

1. Пристрій для тракції хребта та суглобів, який містить ванну з закріпленим на її стінці кронштейном, на якому розміщена рухома рама з сидінням та вантажем, елементи фіксації плечового 3 чового поясу та рухома рама 3. Упори 2 плечового поясу на кронштейні 1 змонтовані за допомогою втулок. До рухомої рами 3, що може переміщуватись вертикально по кронштейну 1, прикріплені сидіння 4, подовжені боковини 5 з отворами для фіксації пояса та повітряний дзвін 6, який розташований під сидінням 4. У нижній частині повітряного дзвону 6 під кутом закріплений упор 7 для ніг, на якому розташована горизонтальна скоба 8 для фракції стопи (замок). Повітропровід 9 з'єднує вихід компресора (на Фіг.1 не показаний) з повітряним дзвоном 6. Пристрій для тракції хребта та суглобів працює наступним чином. Пацієнт одягає пояс, лямки якого прикріплюються до подовжених боковин 5, потім його плечовий пояс фіксується упорами 2, що надає тілу вертикального положення (Фіг.2). На пульті керування 10 медичний працівник дозує необхідне навантаження шляхом подачі або відкачування повітря із повітряного дзвона 6, розміщеного під сидінням 4, через повітропровід 9. Навантаження здійснюється плавно, без ривків. Під час процедури, навантаження може змінюватись залежно від самопочуття пацієнта у бік збільшення або зменшення. 16962 4 Запропонований пристрій дає більшу перевагу перед старим методом, коли підвищувались навантаження (Фіг.2). За допомогою пристрою можливо проводити методику максимального розслаблення - "лікувальне розслаблення по Мартинову В.В." [авт.св. СРСР №680728]. Раніше підвищувались вантажі, що створювало цілий ряд незручностей. У дійсному пристрої є можливість широкого та плавного маневрування величиною навантаження (Фіг.3). Часто після ураження обмінного або травматичного походження тазостегновий або колінний суглоби можуть бути відновленими крім медикаментозного так само руховим і фракційним методом. Запропонований пристрій може успішно заміняти свинцеві колодки, які застосовуються для розвантаження суглобів нижніх кінцівок. Методика проводиться наступним чином. Пацієнт заходить у басейн і сідає у сидіння 4 пристрою, взуває ноги в гумові тапочки зі зворотною скобою 8 на підошві, заводить скобу 8 в скобу, що жорстко закріплена в пристрої. Далі за допомогою плечових упорів 2 фіксується плечевий пояс і пацієнт приймає необхідне положення для лікування (Фіг.4). медичний працівник за допомогою пульта керування 10 плавна розподіляє навантаження на суглоби пацієнта. 5 Комп’ютерна верстка А. Рябко 16962 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
