Пристрій для релаксації та тракції хребта “здорова спинка”

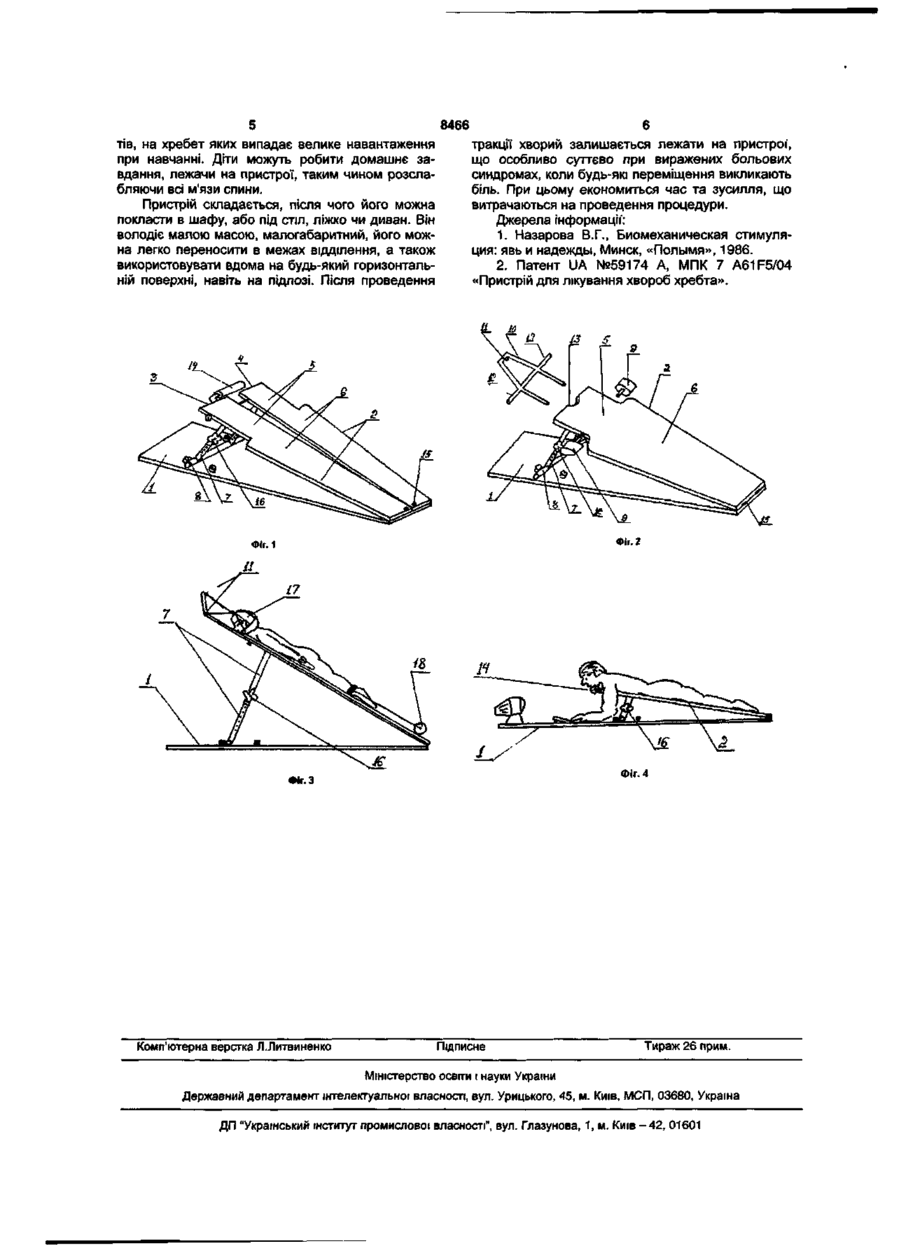

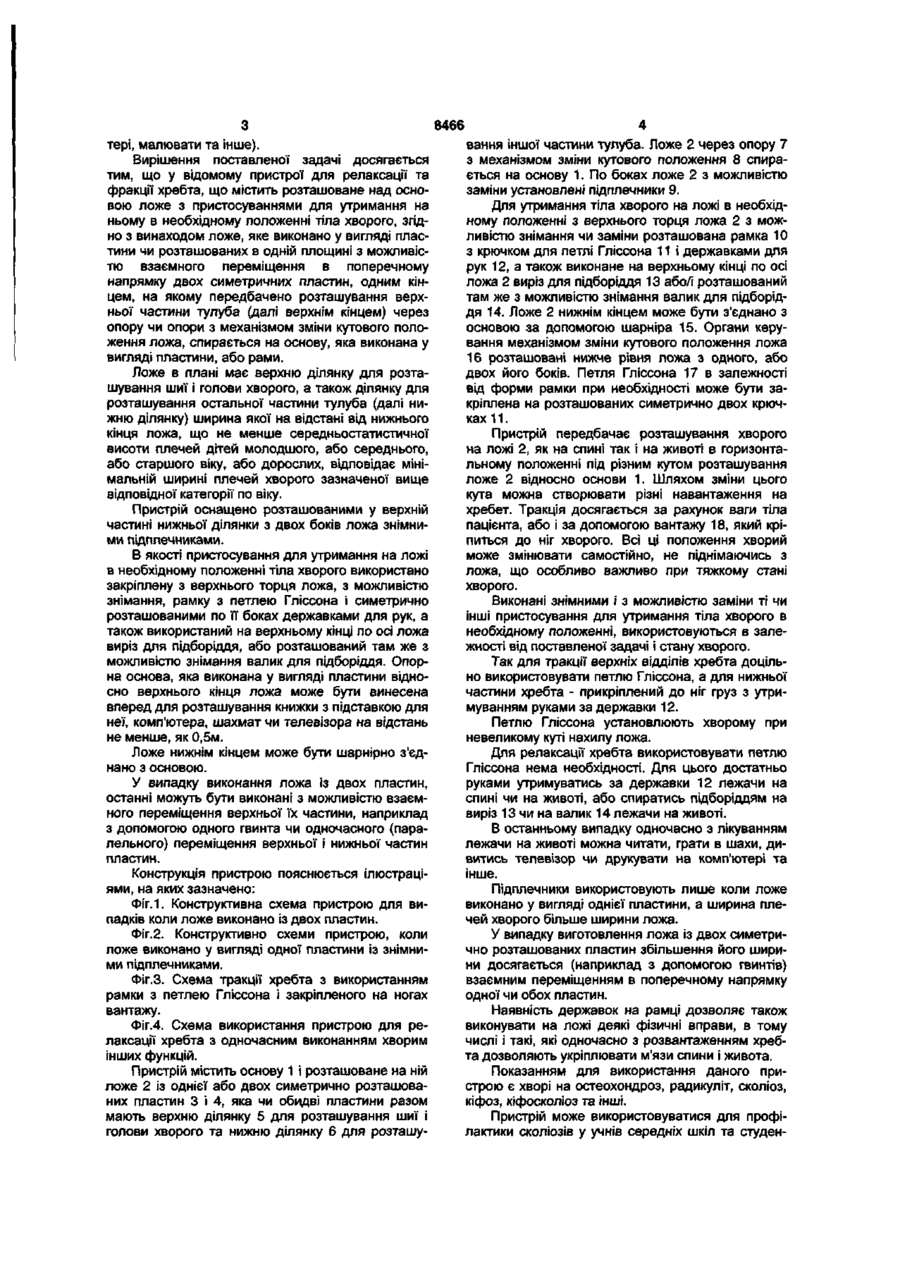

1. Пристрій для релаксації та тракції хребта, що містить розташоване над основою ложе з пристосуваннями для утримання на ньому в необхідному положенні тіла хворого, який відрізняється тим, що ложе, яке виконано у вигляді пластини чи розташованих в одній площині з можливістю взаємного переміщення в поперечному напрямку двох симетричних пластин, одним кінцем, на якому передбачено розташування верхньої частини тулуба (далі верхнім кінцем), через опору чи опори з механізмом зміни кутового положення ложе опирається на основу, яка виконана у вигляді пластини або рами. 2. Пристрій для релаксації та тракції хребта за п.1, який відрізняється тим, що ложе має верхню ділянку для розташування шиї і голови хворого, а також для розташування іншої частини тулуба (далі нижню ділянку), ширина якої на відстані від нижнього кінця ложа, що не менше середньоста тистичної висоти плечей дітей молодшого або середнього, або старшого віку або дорослих, відповідає мінімальній ширині плечей хворого відповідної категорії по віку. 3. Пристрій за п.2, який відрізняється тим, що його оснащено розташованими у верхній частині нижньої ділянки з двох боків ложа знімними підплечниками. 4. Пристрій за пп 2, 3, який відрізняється тим, що як пристосування для утримання на ложі в необхідному положенні тіла хворого використано закріплену з верхнього торця ложа, з можливістю знімання, рамку з петлею Гліссона і симетрично розташованими з її боків державками для рук, а також виконаний на верхньому кінці по осі ложа виріз для підборіддя або розташований там же з можливістю знімання валик для підборіддя. 5. Пристрій за п.4, який відрізняється тим, що основа, яка виконана у вигляді пластини відносно верхнього кінця ложа, винесена вперед не менше як на 0,5м. 6. Пристрій за пп.1, 2, 3, 4, який відрізняється тим, що ложе нижнім кінцем шарнірно з'єднано з основою. со CD CD Корисна модель відноситься до медицини і спорту, а саме до пристроїв для релаксації профілактики і тракції хребта і може бути використана для стимуляції м'язів рук і спини, а також профілактики і лікування захворювань хребта. Відомими являються пристрої для стимуляції різних ланцюгів опорно-рухового апарату людини, націленої на посилення м'язів рук, а також зв'язок та кістних структур хребта [1]. Основним недоліком їх являється складність конструкції і неможливість використання згаданих пристроїв в домашніх умовах без участі медичного працівника і неможливість одночасно з прийняттям процедур виконання інших функцій. Цими ж недоліками обладає інший відомий пристрій для лікування захворювань хребта, прийнятий нами за прототип, як такий, що по суті яв ляється найбільш близьким до запропонованого [2]. Він містить основу на якій встановлений поворотний стіл з механізмом зміни його кутового положення та ложе для пацієнта з пристосуванням для його кріплення. Причому ложе для пацієнта виконано щонайменше трисекційним з можливістю зміни нахилу кожної секції, має фіксуючі ремені та упори для підтримки рук, ніг і голови, а механізм зміни кутового положення столу виконано у вигляді привідного редуктора з органами керування. В основу винаходу поставлена задача створити більш простий, компактний, переносний розкладний пристрій для розслаблення та витягання різних відділів хребта, який би можна було використовувати в домашніх умовах і який одночасно з використанням процедур дозволяв би виконувати інші справи (читати, писати, друкувати на комп'ю 00 8466 тері, малювати та інше). Вирішення поставленої задачі досягається тим, що у відомому пристрої для релаксації та фракції хребта, що містить розташоване над основою ложе з пристосуваннями для утримання на ньому в необхідному положенні тіла хворого, згідно з винаходом ложе, яке виконано у вигляді пластини чи розташованих в одній площині з можливістю взаємного переміщення в поперечному напрямку двох симетричних пластин, одним кінцем, на якому передбачено розташування верхньої частини тулуба (далі верхнім кінцем) через опору чи опори з механізмом зміни кутового положення ложа, спирається на основу, яка виконана у вигляді пластини, або рами. Ложе в плані має верхню ділянку для розташування шиї і голови хворого, а також ділянку для розташування остальної частини тулуба (далі нижню ділянку) ширина якої на відстані від нижнього кінця ложа, що не менше середньостатистичної висоти плечей дітей молодшого, або середнього, або старшого віку, або дорослих, відповідає мінімальній ширині плечей хворого зазначеної вище відповідної категорії по віку. Пристрій оснащено розташованими у верхній частині нижньої ділянки з двох боків ложа знімними підплечниками. В якості пристосування для утримання на ложі в необхідному положенні тіла хворого використано закріплену з верхнього торця ложа, з можливістю знімання, рамку з петлею Гліссона і симетрично розташованими по її боках державками для рук, а також використаний на верхньому кінці по осі ложа виріз для підборіддя, або розташований там же з можливістю знімання валик для підборіддя. Опорна основа, яка виконана у вигляді пластини відносно верхнього кінця ложа може бути винесена вперед для розташування книжки з підставкою для неї, комп'ютера, шахмат чи телевізора на відстань не менше, як 0,5м. Ложе нижнім кінцем може бути шарнірно з'єднано з основою. У випадку виконання ложа із двох пластин, останні можуть бути виконані з можливістю взаємного переміщення верхньої їх частини, наприклад з допомогою одного гвинта чи одночасного (паралельного) переміщення верхньої і нижньої частин пластин. Конструкція пристрою пояснюється ілюстраціями, на яких зазначено: Фіг. 1. Конструктивна схема пристрою для випадків коли ложе виконано із двох пластин. Фіг.2. Конструктивно схеми пристрою, коли ложе виконано у вигляді одної пластини із знімними підплечниками. Фіг.З. Схема тракції хребта з використанням рамки з петлею Гліссона і закріпленого на ногах вантажу. Фіг.4. Схема використання пристрою для релаксації хребта з одночасним виконанням хворим інших функцій. Пристрій містить основу 1 і розташоване на ній ложе 2 із однієї або двох симетрично розташованих пластин 3 і 4, яка чи обидві пластини разом мають верхню ділянку 5 для розташування шиї і голови хворого та нижню ділянку 6 для розташу 4 вання іншої частини тулуба. Ложе 2 через опору 7 з механізмом зміни кутового положення 8 спирається на основу 1. По боках ложе 2 з можливістю заміни установлені підплечники 9. Для утримання тіла хворого на ложі в необхідному положенні з верхнього торця ложа 2 з можливістю знімання чи заміни розташована рамка 10 з крючком для петлі Гліссона 11 і державками для рук 12, а також виконане на верхньому кінці по осі ложа 2 виріз для підборіддя 13 або/і розташований там же з можливістю знімання валик для підборіддя 14. Ложе 2 нижнім кінцем може бути з'єднано з основою за допомогою шарніра 15. Органи керування механізмом зміни кутового положення ложа 16 розташовані нижче рівня ложа з одного, або двох його боків. Петля Гліссона 17 в залежності від форми рамки при необхідності може бути закріплена на розташованих симетрично двох крючках 11. Пристрій передбачає розташування хворого на ложі 2, як на спині так і на животі в горизонтальному положенні під різним кутом розташування ложе 2 відносно основи 1. Шляхом зміни цього кута можна створювати різні навантаження на хребет. Тракція досягається за рахунок ваги тіла пацієнта, або і за допомогою вантажу 18, який кріпиться до ніг хворого. Всі ці положення хворий може змінювати самостійно, не піднімаючись з ложа, що особливо важливо при тяжкому стані хворого. Виконані знімними і з можливістю заміни ті чи інші пристосування для утримання тіла хворого в необхідному положенні, використовуються в залежності від поставленої задачі і стану хворого. Так для тракції верхніх відділів хребта доцільно використовувати петлю Гліссона, а для нижньої частини хребта - прикріплений до ніг груз з утримуванням руками за державки 12. Петлю Гліссона установлюють хворому при невеликому куті нахилу ложа. Для релаксації хребта використовувати петлю Гліссона нема необхідності. Для цього достатньо руками утримуватись за державки 12 лежачи на спині чи на животі, або спиратись підборіддям на виріз 13 чи на валик 14 лежачи на животі. В останньому випадку одночасно з лікуванням лежачи на животі можна читати, грати в шахи, дивитись телевізор чи друкувати на комп'ютері та інше. Підплечники використовують лише коли ложе виконано у вигляді однієї пластини, а ширина плечей хворого більше ширини ложа. У випадку виготовлення ложа із двох симетрично розташованих пластин збільшення його ширини досягається (наприклад з допомогою гвинтів) взаємним переміщенням в поперечному напрямку одної чи обох пластин. Наявність державок на рамці дозволяє також виконувати на ложі деякі фізичні вправи, в тому числі і такі, які одночасно з розвантаженням хребта дозволяють укріплювати м'язи спини і живота. Показанням для використання даного пристрою є хворі на остеохондроз, радикуліт, сколіоз, кіфоз, кіфосколіоз та інші. Пристрій може використовуватися для профілактики сколіозів у учнів середніх шкіл та студен 8466 тів, на хребет яких випадає велике навантаження при навчанні. Діти можуть робити домашнє завдання, лежачи на пристрої, таким чином розслабляючи всі м'язи спини. Пристрій складається, після чого його можна покласти в шафу, або під стіл, ліжко чи диван. Він володіє малою масою, малогабаритний, його можна легко переносити в межах відділення, а також використовувати вдома на будь-який горизонтальній поверхні, навіть на підлозі. Після проведення тракції хворий залишається лежати на пристрої, що особливо суттєво при виражених больових синдромах, коли будь-які переміщення викликають біль. При цьому економиться час та зусилля, що витрачаються на проведення процедури. Джерела інформації": 1. Назарова В.Г., Биомеханическая стимуляция: явь и надежды, Минск, «Полымя», 1986. 2. Патент UA №59174 А, МПК 7 A61F5/04 «Пристрій для лікування хвороб хребта». 10 Фіг. 2 Фіг. 1 17 !L ft Фіг. 4 Фіг. З Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
