Вібротрамбівка з бігунковим віброзбуджувачем

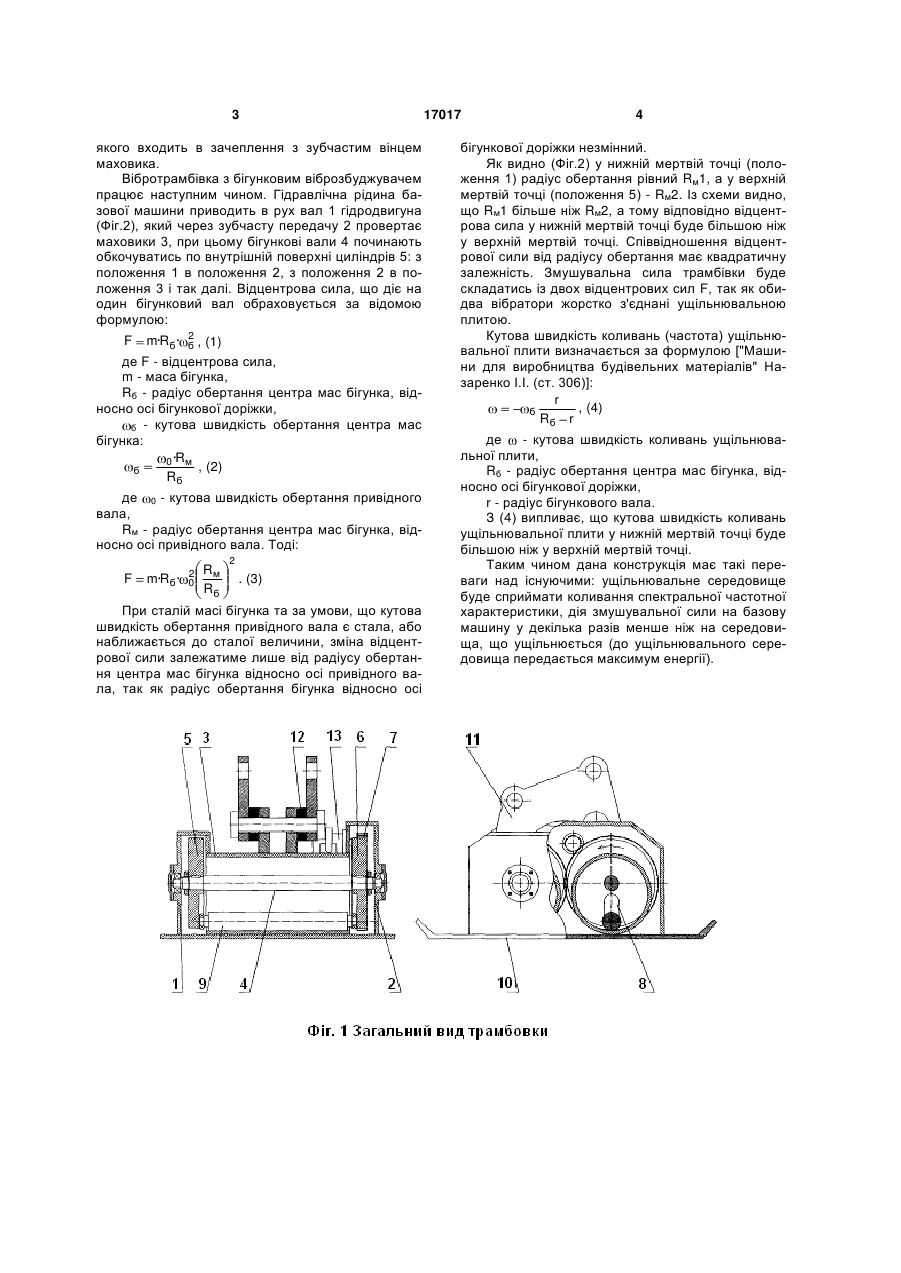

Вібротрамбівка з бігунковим віброзбуджувачем, що складається із з'єднаних циліндрами двох корпусів, в яких з певним ексцентриситетом відносно циліндрів закріплені два привідних вали, на яких з обох боків розташовані маховики, що мають радіальні пази, в яких розміщені кінці бігункових валів, останні мають змогу вільно обкочуватись по 3 якого входить в зачеплення з зубчастим вінцем маховика. Вібротрамбівка з бігунковим віброзбуджувачем працює наступним чином. Гідравлічна рідина базової машини приводить в рух вал 1 гідродвигуна (Фіг.2), який через зубчасту передачу 2 провертає маховики 3, при цьому бігункові вали 4 починають обкочуватись по внутрішній поверхні циліндрів 5: з положення 1 в положення 2, з положення 2 в положення 3 і так далі. Відцентрова сила, що діє на один бігунковий вал обраховується за відомою формулою: 2 F m·Rб· б , (1) де F - відцентрова сила, m - маса бігунка, Rб - радіус обертання центра мас бігунка, відносно осі бігункової доріжки, б - кутова швидкість обертання центра мас бігунка: 0 ·Rм , (2) б Rб де 0 - кутова швидкість обертання привідного вала, Rм - радіус обертання центра мас бігунка, відносно осі привідного вала. Тоді: F m·Rб · 2 0 Rм Rб 2 . (3) При сталій масі бігунка та за умови, що кутова швидкість обертання привідного вала є стала, або наближається до сталої величини, зміна відцентрової сили залежатиме лише від радіусу обертання центра мас бігунка відносно осі привідного вала, так як радіус обертання бігунка відносно осі 17017 4 бігункової доріжки незмінний. Як видно (Фіг.2) у нижній мертвій точці (положення 1) радіус обертання рівний Rм1, а у верхній мертвій точці (положення 5) - Rм2. Із схеми видно, що Rм1 більше ніж Rм2, а тому відповідно відцентрова сила у нижній мертвій точці буде більшою ніж у верхній мертвій точці. Співвідношення відцентрової сили від радіусу обертання має квадратичну залежність. Змушувальна сила трамбівки буде складатись із двох відцентрових сил F, так як обидва вібратори жорстко з'єднані ущільнювальною плитою. Кутова швидкість коливань (частота) ущільнювальної плити визначається за формулою ["Машини для виробництва будівельних матеріалів" Назаренко І.І. (ст. 306)]: r , (4) б Rб r де - кутова швидкість коливань ущільнювальної плити, Rб - радіус обертання центра мас бігунка, відносно осі бігункової доріжки, r - радіус бігункового вала. З (4) випливає, що кутова швидкість коливань ущільнювальної плити у нижній мертвій точці буде більшою ніж у верхній мертвій точці. Таким чином дана конструкція має такі переваги над існуючими: ущільнювальне середовище буде сприймати коливання спектральної частотної характеристики, дія змушувальної сили на базову машину у декілька разів менше ніж на середовища, що ущільнюється (до ущільнювального середовища передається максимум енергії). 5 Комп’ютерна верстка А. Крулевський 17017 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
