Спосіб волочіння дроту
Номер патенту: 38756
Опубліковано: 15.05.2001
Автори: Таратута Костянтин Васильович, Жук Анатолій Якович, Ніколаєв Віктор Олександрович
Формула / Реферат
Спосіб волочіння дроту, який включає вібронавантаження дроту у процесі його протягування крізь дві волоки, який відрізняється тим, що за допомогою збуджувального пристрою з ексцентриковим роликом вібронавантаження здійснюють між волоками шляхом епіциклоїдних коливань дроту відносно лінії волочіння з відносною кутовою частотою w2/w1=0,0625 - 0,375, де w1, w2, - відповідно частота обертання ексцентрикового ролика та збуджувального пристрою.
Текст

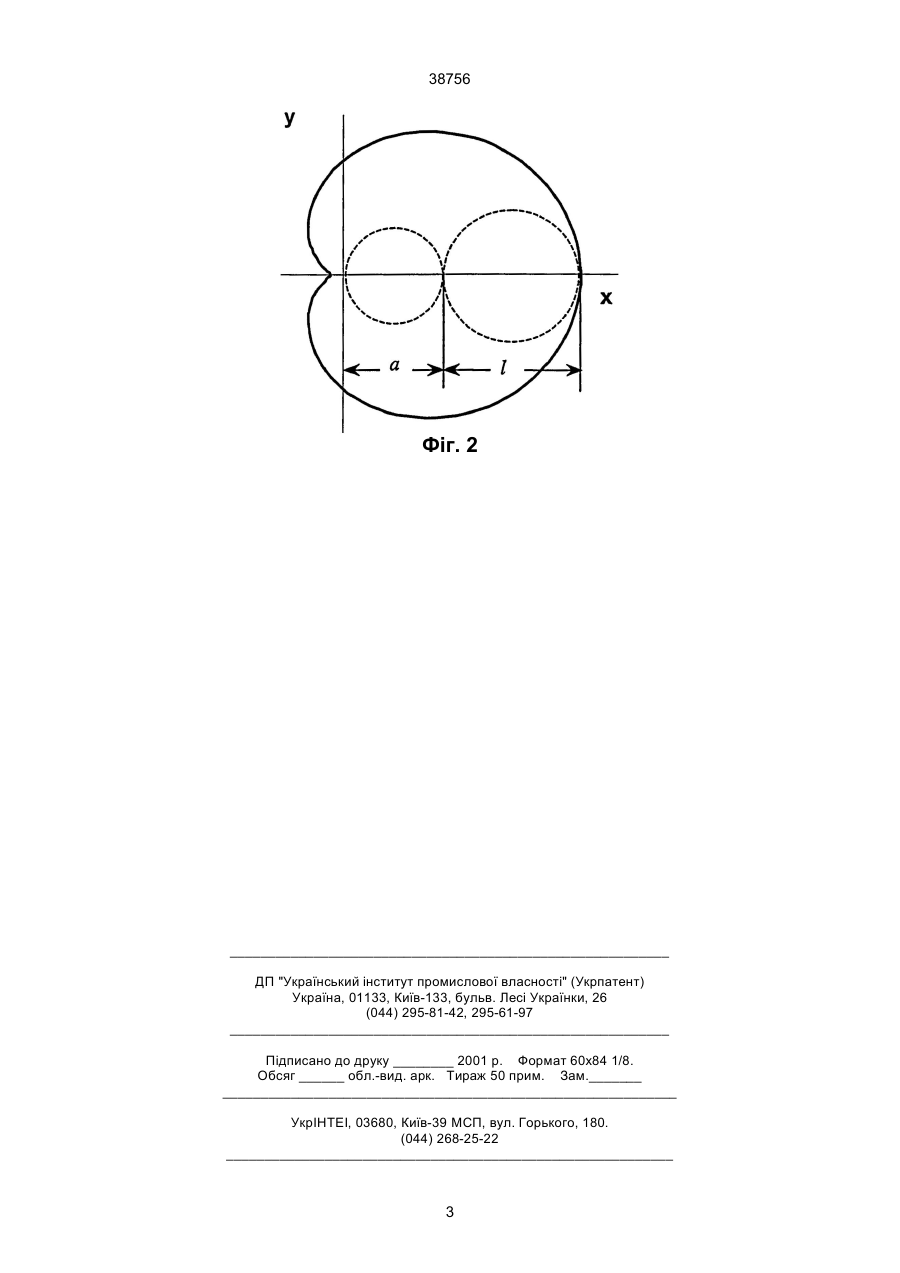

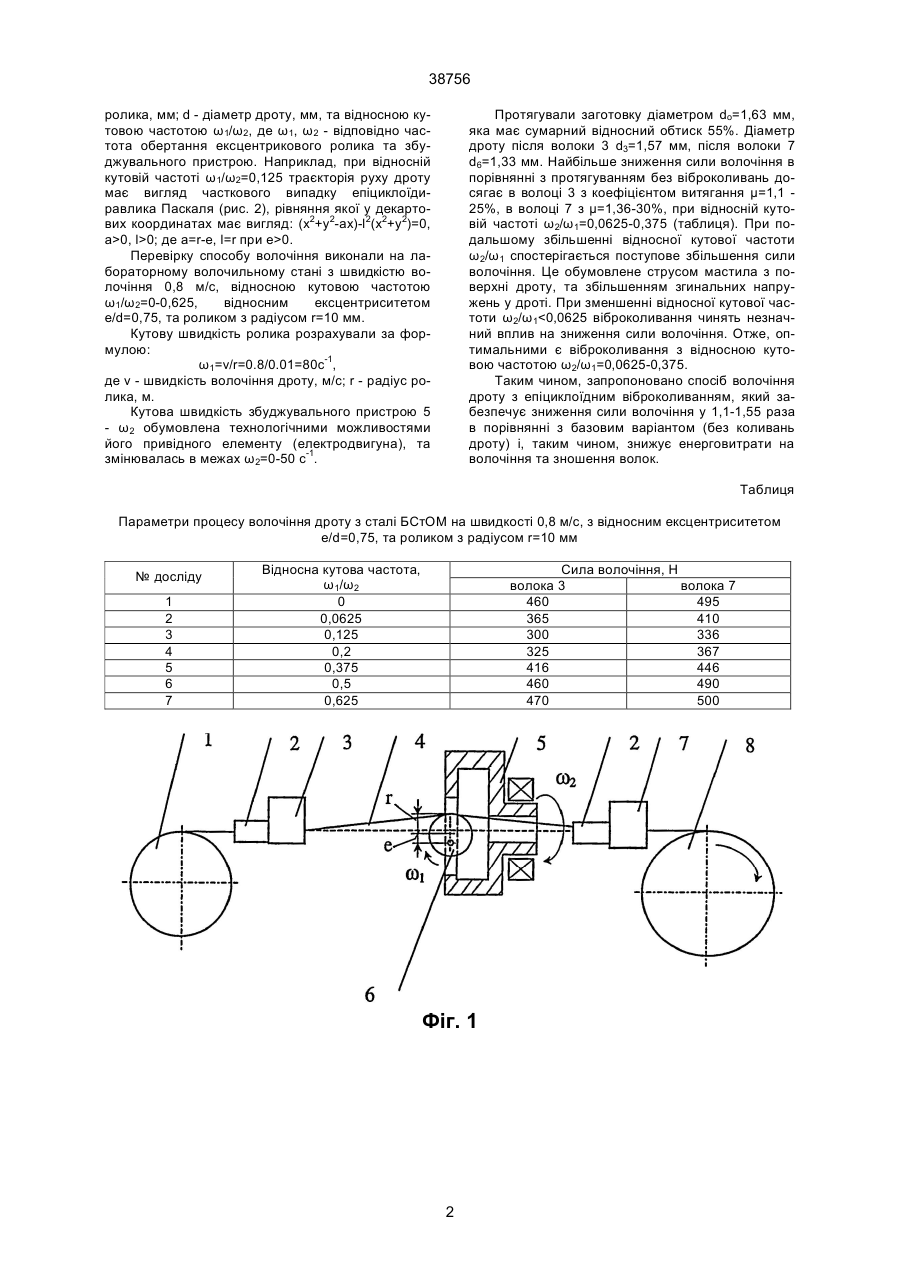

Спосіб волочіння дроту, який включає вібронавантаження дроту у процесі його протягування 38756 ролика, мм; d - діаметр дроту, мм, та відносною кутовою частотою ω1/ω2, де ω1, ω2 - відповідно частота обертання ексцентрикового ролика та збуджувального пристрою. Наприклад, при відносній кутовій частоті ω1/ω2=0,125 траєкторія руху дроту має вигляд часткового випадку епіциклоїдиравлика Паскаля (рис. 2), рівняння якої у декартових координатах має вигляд: (х2+у2-ах)-l2(х2+у2)=0, а>0, l>0; де а=r-е, l=r при е>0. Перевірку способу волочіння виконали на лабораторному волочильному стані з швидкістю волочіння 0,8 м/с, відносною кутовою частотою ω1/ω2=0-0,625, відносним ексцентриситетом e/d=0,75, та роликом з радіусом r=10 мм. Кутову швидкість ролика розрахували за формулою: ω1=v/r=0.8/0.01=80c-1, де v - швидкість волочіння дроту, м/с; r - радіус ролика, м. Кутова швидкість збуджувального пристрою 5 - ω2 обумовлена технологічними можливостями його привідного елементу (електродвигуна), та змінювалась в межах ω2=0-50 с-1. Протягували заготовку діаметром do=1,63 мм, яка має сумарний відносний обтиск 55%. Діаметр дроту після волоки 3 d3=1,57 мм, після волоки 7 d6=1,33 мм. Найбільше зниження сили волочіння в порівнянні з протягуванням без віброколивань досягає в волоці 3 з коефіцієнтом витягання μ=1,1 25%, в волоці 7 з μ=1,36-30%, при відносній кутовій частоті ω2/ω1=0,0625-0,375 (таблиця). При подальшому збільшенні відносної кутової частоти ω2/ω1 спостерігається поступове збільшення сили волочіння. Це обумовлене струсом мастила з поверхні дроту, та збільшенням згинальних напружень у дроті. При зменшенні відносної кутової частоти ω2/ω1
ДивитисяДодаткова інформація
Автори англійськоюTaratuta Kostiantyn Vasyliovych, Zhuk Anatolii Yakovych, Nikolaiev Viktor Oleksandrovych
Автори російськоюТаратута Константин Васильевич, Жук Анатолий Яковлевич, Николаев Виктор Александрович
МПК / Мітки
МПК: B21C 1/02
Мітки: волочіння, спосіб, дроту
