Спосіб вакуумно-дугового осадження покриттів на внутрішні поверхні довгомірних виробів

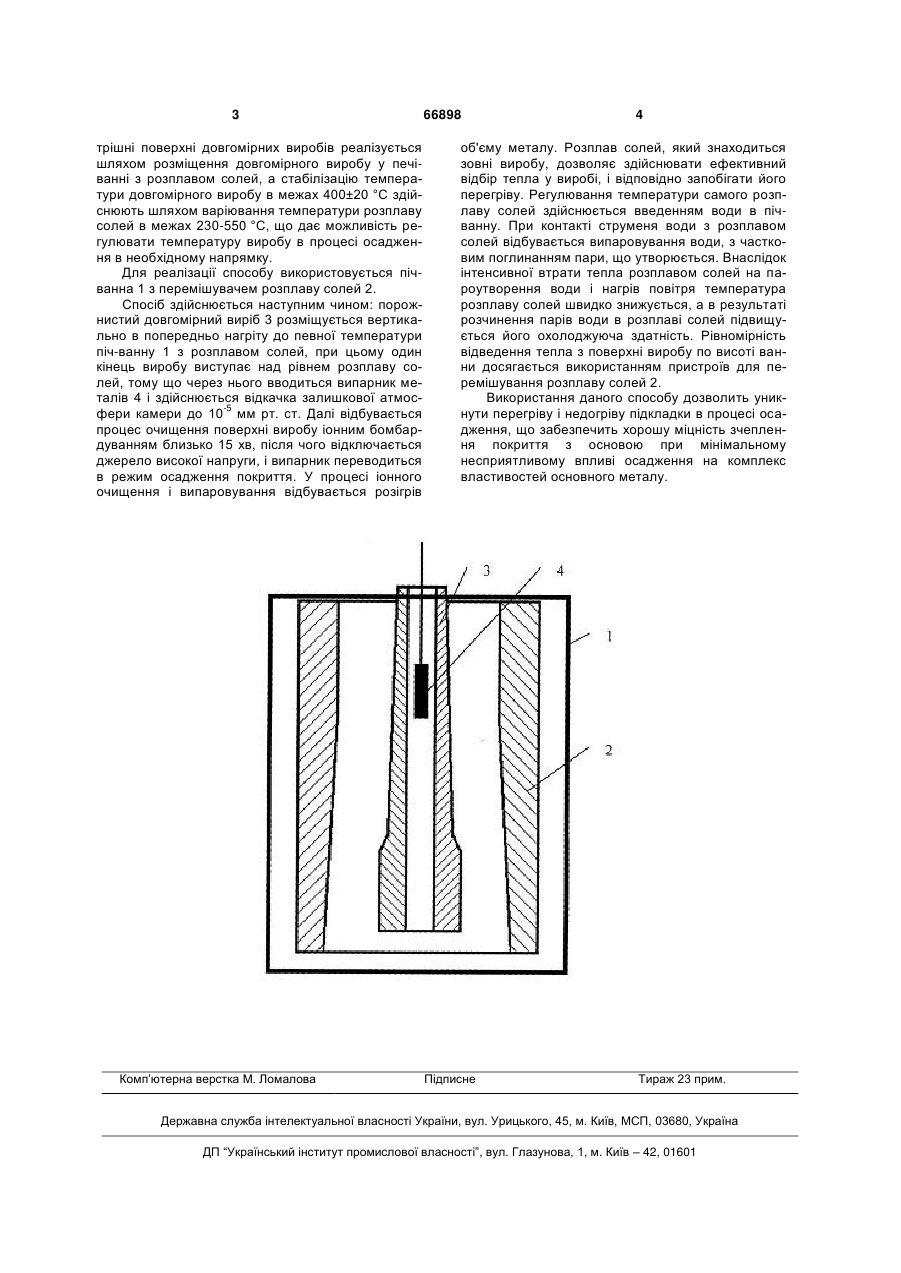

Спосіб вакуумно-дугового осадження покриттів на внутрішні поверхні довгомірних виробів, що включає розміщення випаровуваного матеріалу всередині довгомірного виробу, який відрізняється тим, що довгомірний виріб поміщають у ванну з розплавом солей, а стабілізацію температури довгомірного виробу в межах 400±20 °C здійснюють шляхом варіювання температури розплаву солей в межах 230-550 °C. (19) (21) u201107576 (22) 16.06.2011 (24) 25.01.2012 (46) 25.01.2012, Бюл.№ 2, 2012 р. (72) ПАНКОВ РОМАН ВАСИЛЬОВИЧ, НАДТОКА ВОЛОДИМИР МИКОЛАЙОВИЧ, ДЕЙНЕКО ЛЕОНІД МИКОЛАЙОВИЧ (73) НАЦІОНАЛЬНА МЕТАЛУРГІЙНА АКАДЕМІЯ УКРАЇНИ 3 трішні поверхні довгомірних виробів реалізується шляхом розміщення довгомірного виробу у печіванні з розплавом солей, а стабілізацію температури довгомірного виробу в межах 400±20 °C здійснюють шляхом варіювання температури розплаву солей в межах 230-550 °C, що дає можливість регулювати температуру виробу в процесі осадження в необхідному напрямку. Для реалізації способу використовується пічванна 1 з перемішувачем розплаву солей 2. Спосіб здійснюється наступним чином: порожнистий довгомірний виріб 3 розміщується вертикально в попередньо нагріту до певної температури піч-ванну 1 з розплавом солей, при цьому один кінець виробу виступає над рівнем розплаву солей, тому що через нього вводиться випарник металів 4 і здійснюється відкачка залишкової атмос-5 фери камери до 10 мм рт. ст. Далі відбувається процес очищення поверхні виробу іонним бомбардуванням близько 15 хв, після чого відключається джерело високої напруги, і випарник переводиться в режим осадження покриття. У процесі іонного очищення і випаровування відбувається розігрів Комп’ютерна верстка М. Ломалова 66898 4 об'єму металу. Розплав солей, який знаходиться зовні виробу, дозволяє здійснювати ефективний відбір тепла у виробі, і відповідно запобігати його перегріву. Регулювання температури самого розплаву солей здійснюється введенням води в пічванну. При контакті струменя води з розплавом солей відбувається випаровування води, з частковим поглинанням пари, що утворюється. Внаслідок інтенсивної втрати тепла розплавом солей на пароутворення води і нагрів повітря температура розплаву солей швидко знижується, а в результаті розчинення парів води в розплаві солей підвищується його охолоджуюча здатність. Рівномірність відведення тепла з поверхні виробу по висоті ванни досягається використанням пристроїв для перемішування розплаву солей 2. Використання даного способу дозволить уникнути перегріву і недогріву підкладки в процесі осадження, що забезпечить хорошу міцність зчеплення покриття з основою при мінімальному несприятливому впливі осадження на комплекс властивостей основного металу. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
