Електромагнітний валковий сепаратор

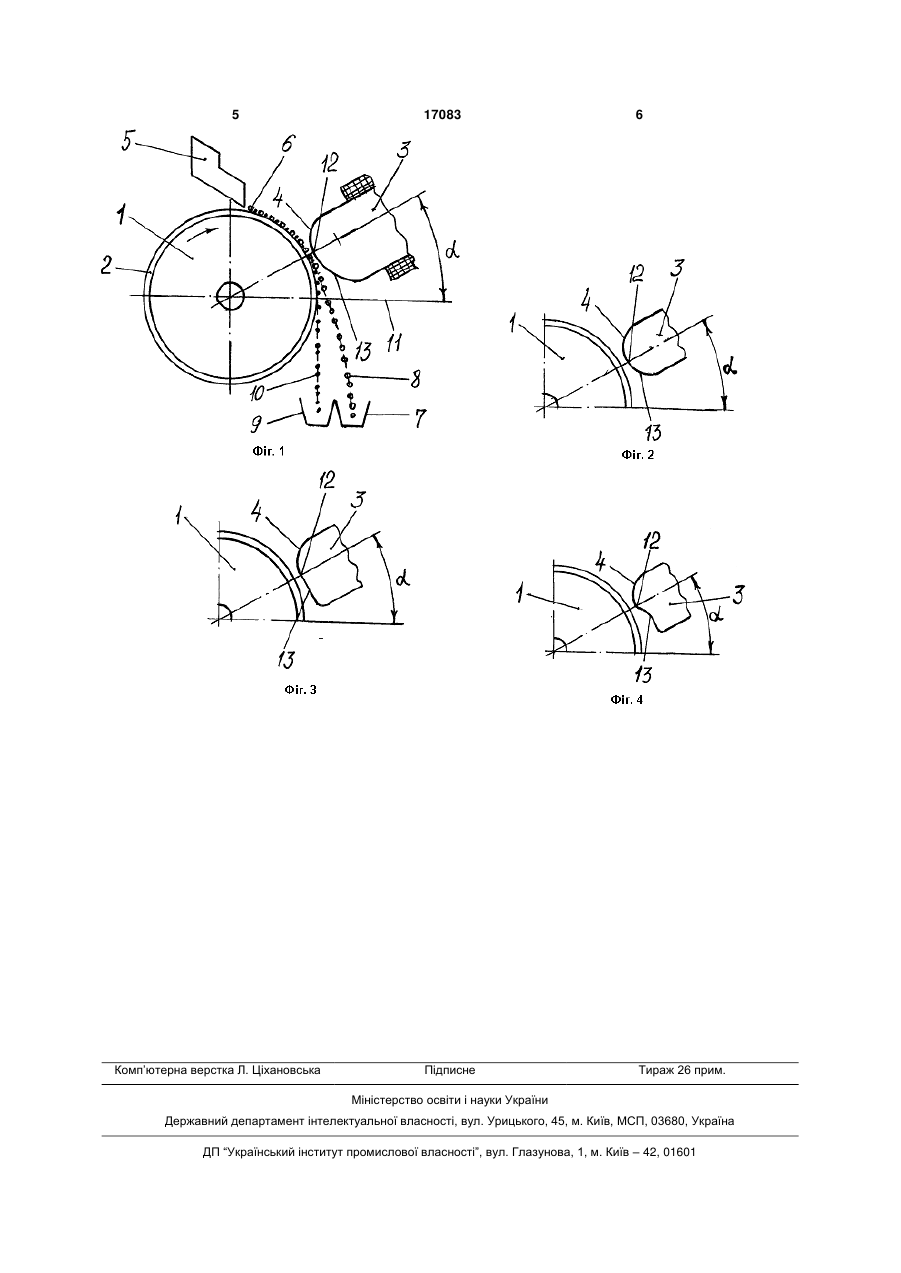

1.Електромагнітний валковий сепаратор, що містить обертовий валок, з кільцевими виступами, полюсний наконечник електромагнітної системи з циліндричною опуклістю зверху уздовж валка, що розташований з проміжком відносно валка, живильник, приймачі продуктів поділення, який відрізняється тим, що циліндрична опуклість полюсного наконечника максимально наближена до валка в інтервалі 15-40° вище горизонтальної площини, що проходить крізь вісь обертання валка, а від 3 17083 4 наконечника. полюсного наконечника відносно валка відповідно В основу корисної моделі покладено задачу для другого, третього і четвертого варіантів. знизити енергоспоживання сепаратора. Електромагнітний валковий сепаратор вміщує Поставлена задача вирішується тим, що в валок 1, що обертається, з кільцевими виступами електромагнітному валковому сепараторі, що вмі2, полюсний наконечник 3 з циліндричною опуклісщує валок, що обертається, з кільцевими виступатю 4 зверху уздовж валка, що розташований з ми, полюсний наконечник електромагнітної систепроміжком відносно валка, живильник 5 для подачі ми з циліндричною опуклістю зверху уздовж валка, первинного матеріалу 6, приймач 7 немагнітних що розташований з проміжком відносно валка, частинок 8, приймач 9 магнітних частинок 10. Циживильник, приймачі продуктів поділення, у відліндрична опуклість 4 полюсного наконечника 3 знаку від найближчого аналогу - циліндрична опумаксимально наближена до валка 1 в інтервалі клість полюсного наконечника максимально на=15-40° вище горизонтальної площини 11, що ближена до валка в інтервалі 15-40° вище проходить крізь вісь обертання валка, а від лінії 12 горизонтальної площини, що проходить крізь вісь максимального наближення циліндричної опуклособертання валка, а від лінії максимального наблиті 4 до валка 1 на полюсному наконечнику 3 викоження циліндричної опуклості до валка на полюснана поверхня 13 з проміжком, що збільшується, ному наконечнику виконана поверхня з проміжком, вниз відносно валка 1. Поверхня 13 може бути що збільшується, вниз відносно валка. виконана у вигляді додаткової опуклості (див. В залежності від магнітної сприйнятливості Фіг.1). Ця поверхня 13 у вигляді додаткової опуквідділяючих магнітних частинок, діапазону розкиду лості може бути виконана циліндричною загальномагнітної сприйнятливості складу магнітних частиго радіуса з верхньою циліндричною опуклістю 4 нок, необхідності селективного відбору магнітних (див. Фіг.2). Також поверхня 13 може бути виконачастинок за різною магнітною сприйнятливістю чи на площинною (див. Фіг.3), або увігнутою (див. ні - можливі наступні виконання згаданої поверхні Фіг.4). полюсного наконечника: у вигляді додаткової опуВ процесі роботи сепаратора з живильника 5 клості, яка може також бути виконана циліндричпервинний матеріал 6 подається на поверхню валною загального радіуса з верхньою циліндричною ка 1, що обертається, з виступами 2 і транспортуопуклістю; площинною; увігнутою. ється валком 1 до опуклості 4 з максимальним Причинно-наслідковий зв'язок між сукупністю наближенням її до валка 1 уздовж лінії 12. В цій суттєвих ознак корисної моделі і технічним резульзоні первинний матеріал або проковзує відносно татом, що складається у наступному. валка 1 під дією гравітаційних сил, або немагнітні У відзнаку від найближчого аналогу - розташучастинки починають відділятися від валка. Ця зона вання циліндричної опуклості полюсного наконечє зоною активного переміщування первинного маника з максимальним наближенням до валка в теріалу, тому для розслоєння первинного матеріаінтервалі 15-40° вище горизонтальної площини, лу на магнітні частинки на виступах 2 і немагнітні що проходить крізь вісь обертання валка, а від частинки між виступами 2 потрібні невеликі енерлінії максимального наближення циліндричної опугетичні затрати на здійснення магнітного поля. клості до валка на полюсному наконечнику викоЯкщо кут поміж горизонтальною площиною 11, нана поверхня з проміжком, що збільшується, вниз що проходить крізь вісь обертання валка 1 і лінією відносно валка - відповідає лінійному максималь12 максимального наближення циліндричної опукному наближенню полюсного наконечника до валлості 4 до валка 1 більше 40° - лінія 12 наближена ка в зоні, де в процесі роботи сепаратора відбувадо валка 1 в зоні, де немає перемішування перється проковзування первинного матеріалу винного матеріалу і для розслоєння первинного відносно валка перед відділенням немагнітних матеріалу потрібні великі енерговитрати. Якщо частинок з валка, або починається відділення не
