Формула / Реферат

Спосіб отримання тепла, що включає подачу води у вихровий теплогенератор, формування вихрового потоку води в ньому і забезпечення кавітаційного режиму проходження вихрового потоку при резонансному посиленні виникаючих в цьому потоці звукових коливань з подальшим відведенням одержуваного у вихровому теплогенераторі тепла до споживача, при якому попередній нагрів води здійснюється шляхом її циркуляції в замкнутому контурі, що проходить через вихровий теплогенератор, без відведення тепла до споживача, який відрізняється тим, що після попереднього нагріву води її напір зменшують шляхом зменшення частоти обертання вала електродвигуна насоса, при цьому одночасно змінюють частоту власних коливань резонуючих елементів гальмівного пристрою шляхом зміни їх активних довжин.

Текст

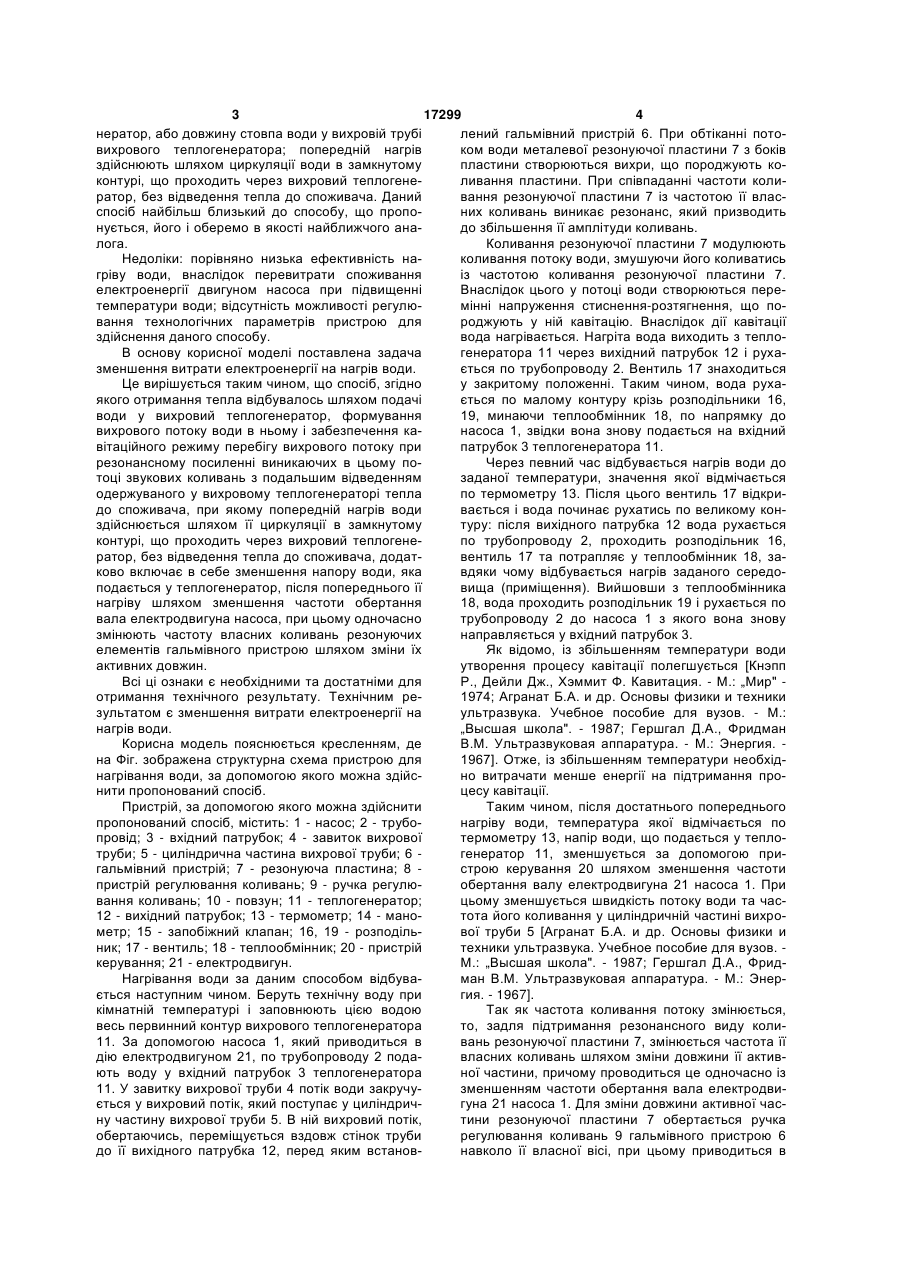

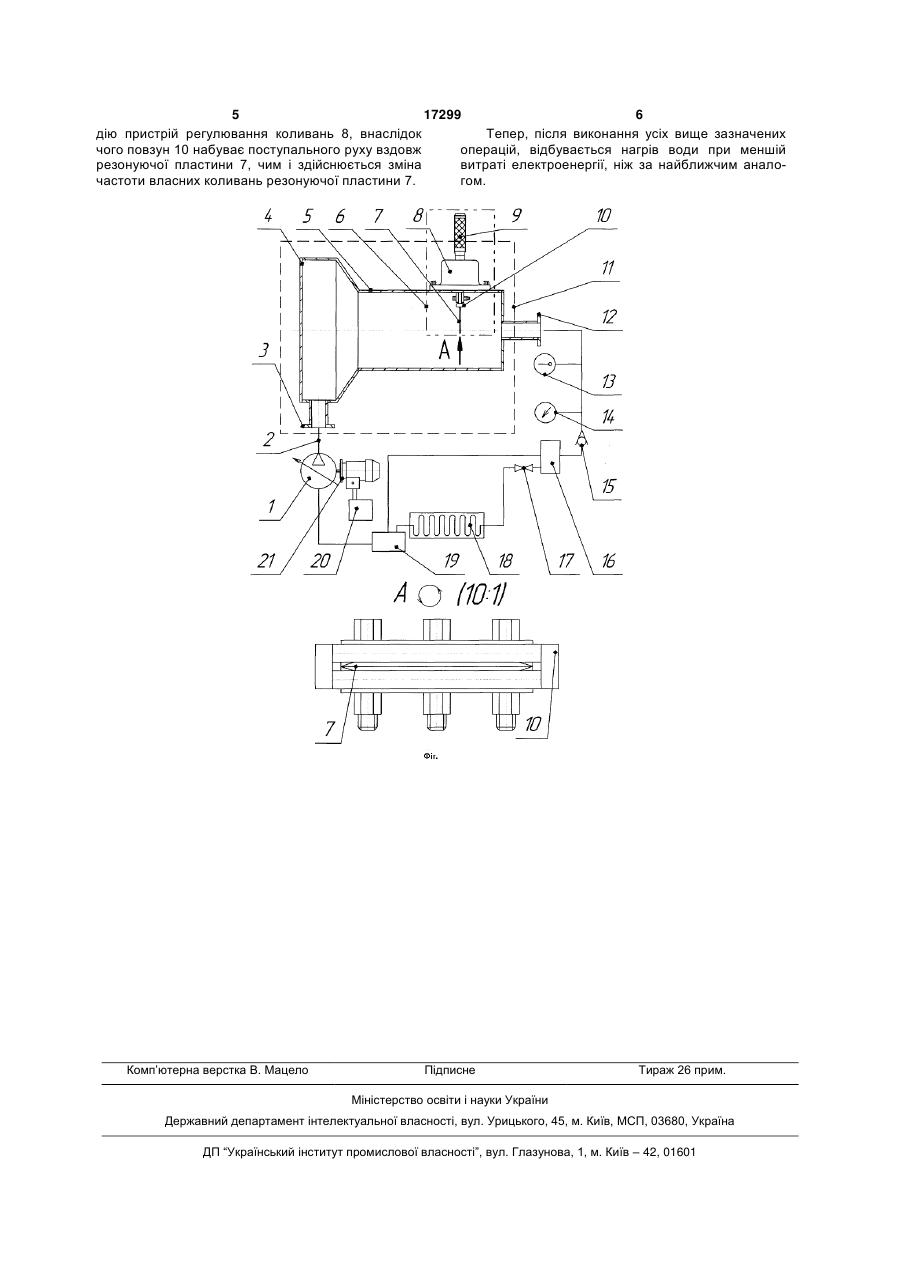

Спосіб отримання тепла, що включає подачу води у вихровий теплогенератор, формування вихрового потоку води в ньому і забезпечення кавітаційного режиму проходження вихрового потоку 3 17299 4 нератор, або довжину стовпа води у вихровій трубі лений гальмівний пристрій 6. При обтіканні потовихрового теплогенератора; попередній нагрів ком води металевої резонуючої пластини 7 з боків здійснюють шляхом циркуляції води в замкнутому пластини створюються вихри, що породжують коконтурі, що проходить через вихровий теплогенеливання пластини. При співпаданні частоти колиратор, без відведення тепла до споживача. Даний вання резонуючої пластини 7 із частотою її власспосіб найбільш близький до способу, що пропоних коливань виникає резонанс, який призводить нується, його і оберемо в якості найближчого анадо збільшення її амплітуди коливань. лога. Коливання резонуючої пластини 7 модулюють Недоліки: порівняно низька ефективність наколивання потоку води, змушуючи його коливатись гріву води, внаслідок перевитрати споживання із частотою коливання резонуючої пластини 7. електроенергії двигуном насоса при підвищенні Внаслідок цього у потоці води створюються перетемператури води; відсутність можливості регулюмінні напруження стиснення-розтягнення, що повання технологічних параметрів пристрою для роджують у ній кавітацію. Внаслідок дії кавітації здійснення даного способу. вода нагрівається. Нагріта вода виходить з теплоВ основу корисної моделі поставлена задача генератора 11 через вихідний патрубок 12 і рухазменшення витрати електроенергії на нагрів води. ється по трубопроводу 2. Вентиль 17 знаходиться Це вирішується таким чином, що спосіб, згідно у закритому положенні. Таким чином, вода рухаякого отримання тепла відбувалось шляхом подачі ється по малому контуру крізь розподільники 16, води у вихровий теплогенератор, формування 19, минаючи теплообмінник 18, по напрямку до вихрового потоку води в ньому і забезпечення канасоса 1, звідки вона знову подається на вхідний вітаційного режиму перебігу вихрового потоку при патрубок 3 теплогенератора 11. резонансному посиленні виникаючих в цьому поЧерез певний час відбувається нагрів води до тоці звукових коливань з подальшим відведенням заданої температури, значення якої відмічається одержуваного у вихровому теплогенераторі тепла по термометру 13. Після цього вентиль 17 відкридо споживача, при якому попередній нагрів води вається і вода починає рухатись по великому конздійснюється шляхом її циркуляції в замкнутому туру: після вихідного патрубка 12 вода рухається контурі, що проходить через вихровий теплогенепо трубопроводу 2, проходить розподільник 16, ратор, без відведення тепла до споживача, додатвентиль 17 та потрапляє у теплообмінник 18, заково включає в себе зменшення напору води, яка вдяки чому відбувається нагрів заданого середоподається у теплогенератор, після попереднього її вища (приміщення). Вийшовши з теплообмінника нагріву шляхом зменшення частоти обертання 18, вода проходить розподільник 19 і рухається по вала електродвигуна насоса, при цьому одночасно трубопроводу 2 до насоса 1 з якого вона знову змінюють частоту власних коливань резонуючих направляється у вхідний патрубок 3. елементів гальмівного пристрою шляхом зміни їх Як відомо, із збільшенням температури води активних довжин. утворення процесу кавітації полегшується [Кнэпп Всі ці ознаки є необхідними та достатніми для Р., Дейли Дж., Хэммит Ф. Кавитация. - М.: „Мир" отримання технічного результату. Технічним ре1974; Агранат Б.А. и др. Основы физики и техники зультатом є зменшення витрати електроенергії на ультразвука. Учебное пособие для вузов. - М.: нагрів води. „Высшая школа". - 1987; Гершгал Д.А., Фридман Корисна модель пояснюється кресленням, де В.М. Ультразвуковая аппаратура. - М.: Энергия. на Фіг. зображена структурна схема пристрою для 1967]. Отже, із збільшенням температури необхіднагрівання води, за допомогою якого можна здійсно витрачати менше енергії на підтримання пронити пропонований спосіб. цесу кавітації. Пристрій, за допомогою якого можна здійснити Таким чином, після достатнього попереднього пропонований спосіб, містить: 1 - насос; 2 - трубонагріву води, температура якої відмічається по провід; 3 - вхідний патрубок; 4 - завиток вихрової термометру 13, напір води, що подається у теплотруби; 5 - циліндрична частина вихрової труби; 6 генератор 11, зменшується за допомогою пригальмівний пристрій; 7 - резонуюча пластина; 8 строю керування 20 шляхом зменшення частоти пристрій регулювання коливань; 9- ручка регулюобертання валу електродвигуна 21 насоса 1. При вання коливань; 10 - повзун; 11 - теплогенератор; цьому зменшується швидкість потоку води та час12 - вихідний патрубок; 13 - термометр; 14 - манотота його коливання у циліндричній частині вихрометр; 15 - запобіжний клапан; 16, 19 - розподільвої труби 5 [Агранат Б.А. и др. Основы физики и ник; 17 - вентиль; 18 - теплообмінник; 20 - пристрій техники ультразвука. Учебное пособие для вузов. керування; 21 - електродвигун. М.: „Высшая школа". - 1987; Гершгал Д.А., ФридНагрівання води за даним способом відбуваман В.М. Ультразвуковая аппаратура. - М.: Энерється наступним чином. Беруть технічну воду при гия. - 1967]. кімнатній температурі і заповнюють цією водою Так як частота коливання потоку змінюється, весь первинний контур вихрового теплогенератора то, задля підтримання резонансного виду коли11. За допомогою насоса 1, який приводиться в вань резонуючої пластини 7, змінюється частота її дію електродвигуном 21, по трубопроводу 2 подавласних коливань шляхом зміни довжини її активють воду у вхідний патрубок 3 теплогенератора ної частини, причому проводиться це одночасно із 11. У завитку вихрової труби 4 потік води закручузменшенням частоти обертання вала електродвиється у вихровий потік, який поступає у циліндричгуна 21 насоса 1. Для зміни довжини активної часну частину вихрової труби 5. В ній вихровий потік, тини резонуючої пластини 7 обертається ручка обертаючись, переміщується вздовж стінок труби регулювання коливань 9 гальмівного пристрою 6 до її вихідного патрубка 12, перед яким встановнавколо її власної вісі, при цьому приводиться в 5 17299 6 дію пристрій регулювання коливань 8, внаслідок Тепер, після виконання усіх вище зазначених чого повзун 10 набуває поступального руху вздовж операцій, відбувається нагрів води при меншій резонуючої пластини 7, чим і здійснюється зміна витраті електроенергії, ніж за найближчим аналочастоти власних коливань резонуючої пластини 7. гом. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method to obtain heat

Автори англійською

Filimonov Serhii Oleksandrovych, Batrachenko Oleksandr Viktorovych

Назва патенту російською

Способ получения тепла

Автори російською

Филимонов Сергей Александрович, Батраченко Александр Викторович

МПК / Мітки

МПК: F24J 3/00

Мітки: спосіб, тепла, отримання
