Спосіб одержання тепла

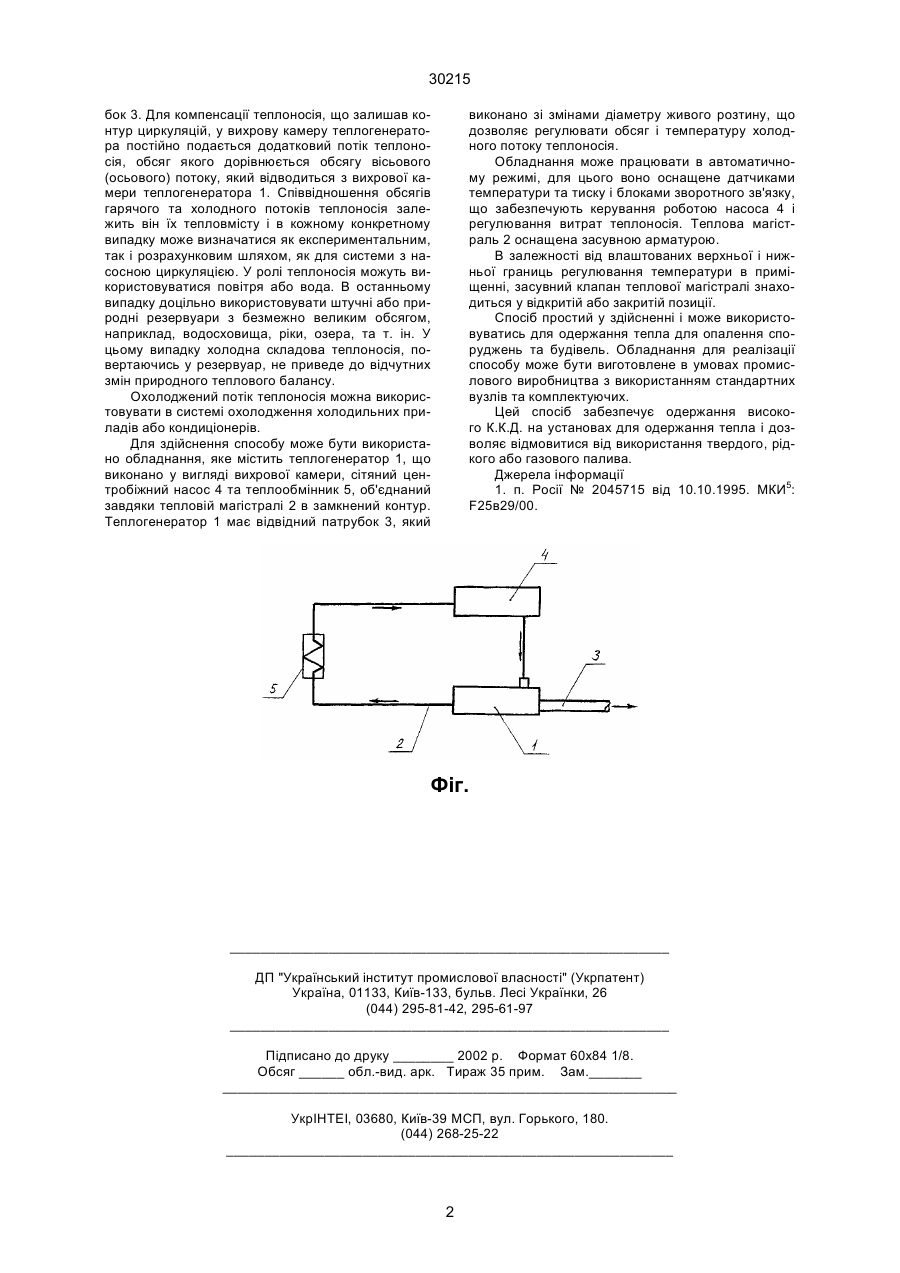

1. Спосіб одержання тепла, який містить подавання потоку теплоносія у вихорну камеру теплогенератора під тиском тангенціально, який від 30215 бок 3. Для компенсації теплоносія, що залишав контур циркуляцій, у вихрову камеру теплогенератора постійно подається додатковий потік теплоносія, обсяг якого дорівнюється обсягу вісьового (осьового) потоку, який відводиться з вихрової камери теплогенератора 1. Співвідношення обсягів гарячого та холодного потоків теплоносія залежить він їх тепловмісту і в кожному конкретному випадку може визначатися як експериментальним, так і розрахунковим шляхом, як для системи з насосною циркуляцією. У ролі теплоносія можуть використовуватися повітря або вода. В останньому випадку доцільно використовувати штучні або природні резервуари з безмежно великим обсягом, наприклад, водосховища, ріки, озера, та т. ін. У цьому випадку холодна складова теплоносія, повертаючись у резервуар, не приведе до відчутних змін природного теплового балансу. Охолоджений потік теплоносія можна використовувати в системі охолодження холодильних приладів або кондиціонерів. Для здійснення способу може бути використано обладнання, яке містить теплогенератор 1, що виконано у вигляді вихрової камери, сітяний центробіжний насос 4 та теплообмінник 5, об'єднаний завдяки тепловій магістралі 2 в замкнений контур. Теплогенератор 1 має відвідний патрубок 3, який виконано зі змінами діаметру живого розтину, що дозволяє регулювати обсяг і температуру холодного потоку теплоносія. Обладнання може працювати в автоматичному режимі, для цього воно оснащене датчиками температури та тиску і блоками зворотного зв'язку, що забезпечують керування роботою насоса 4 і регулювання витрат теплоносія. Теплова магістраль 2 оснащена засувною арматурою. В залежності від влаштованих верхньої і нижньої границь регулювання температури в приміщенні, засувний клапан теплової магістралі знаходиться у відкритій або закритій позиції. Спосіб простий у здійсненні і може використовуватись для одержання тепла для опалення споруджень та будівель. Обладнання для реалізації способу може бути виготовлене в умовах промислового виробництва з використанням стандартних вузлів та комплектуючих. Цей спосіб забезпечує одержання високого К.К.Д. на установах для одержання тепла і дозволяє відмовитися від використання твердого, рідкого або газового палива. Джерела інформації 1. п. Росії № 2045715 від 10.10.1995. МКИ5: F25в29/00. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
