Пристрій для одержання тепла

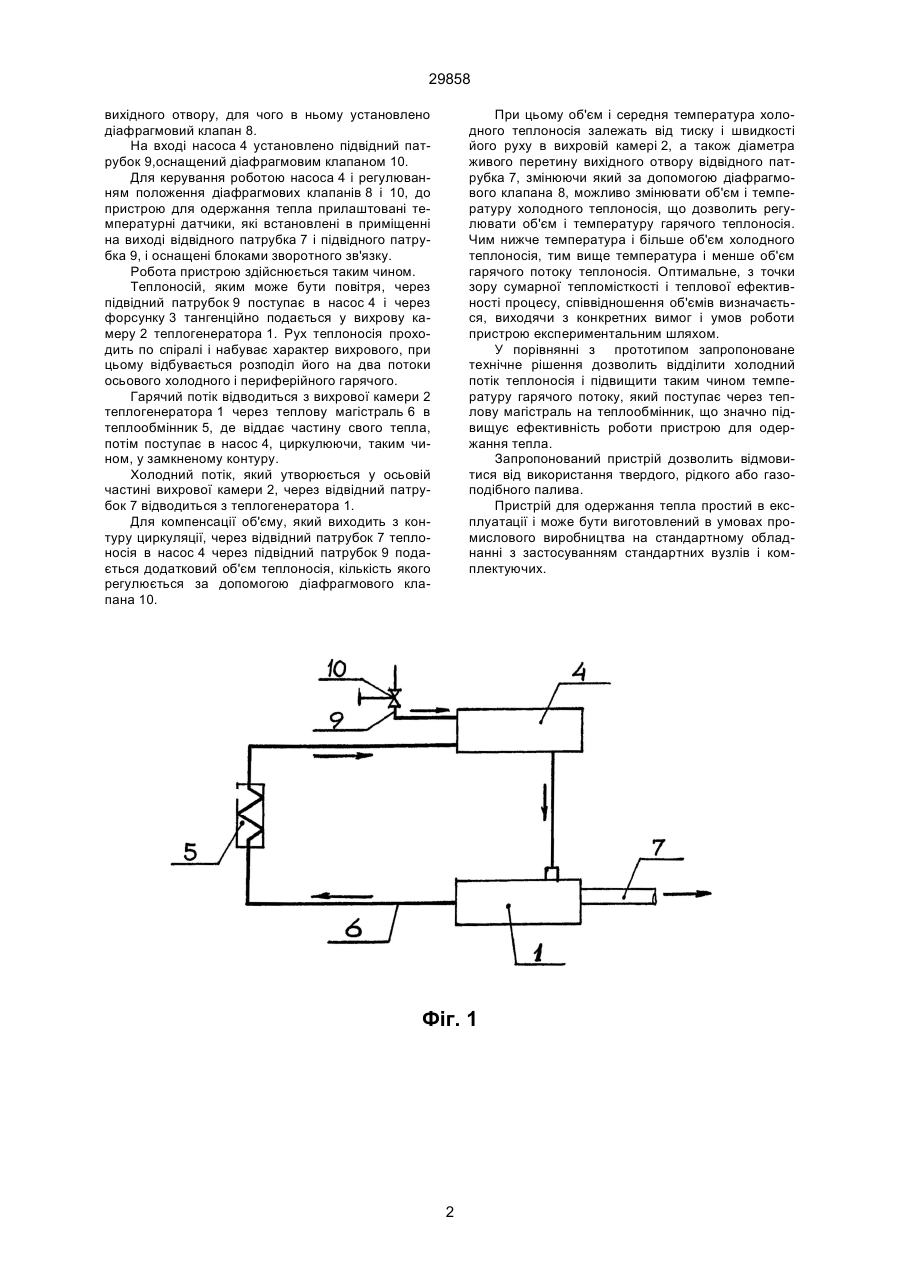

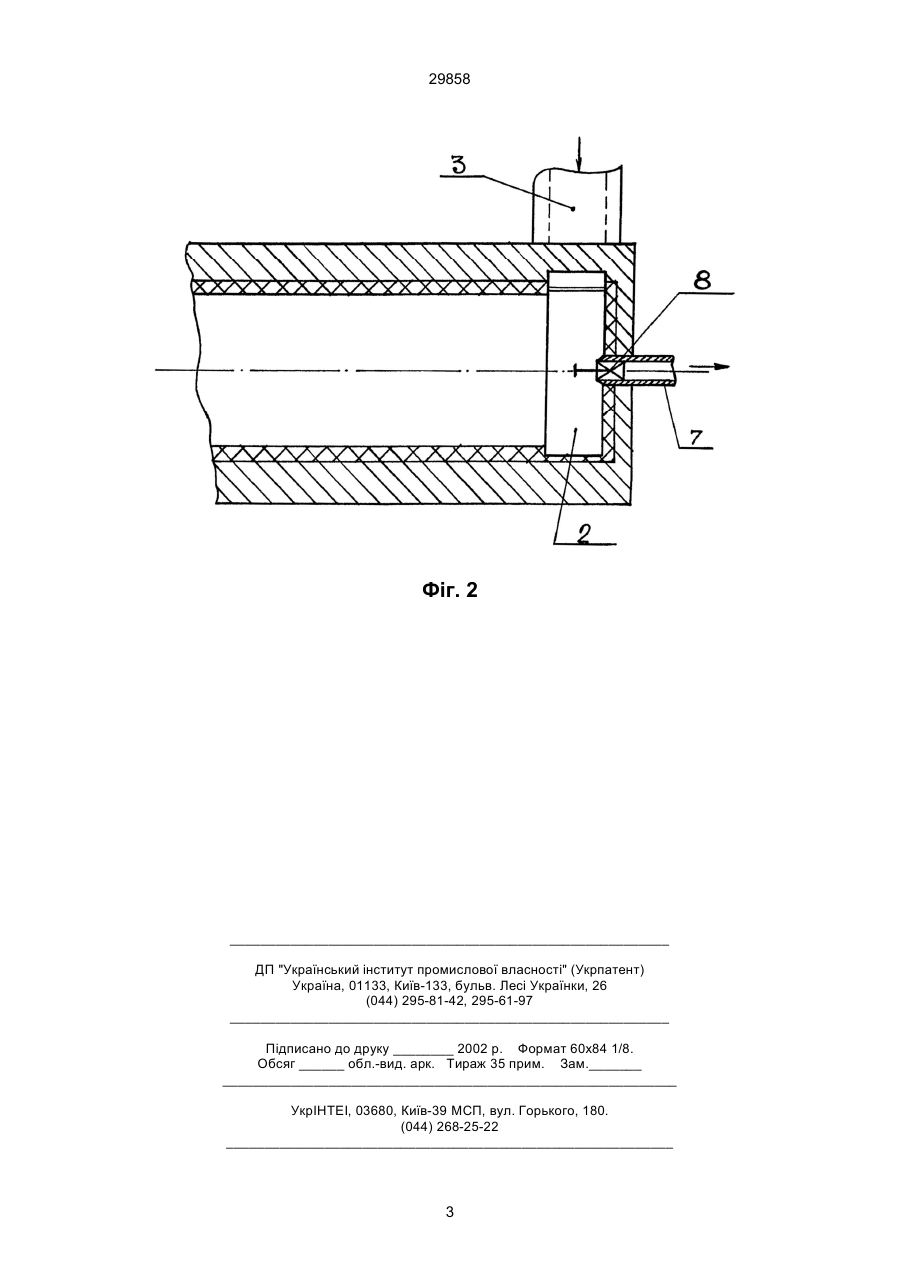

Пристрій для одержання тепла, який включає теплогенератор, виконаний у вігляді вихровой камери з форсункою для тангенціального підводу теплоносія, насос і теплообмінник, об'єднані за допомогою теплової магістралі в замкнений контур, який відрізняється тим, що в центрі торцевої частини вихрової камери теплогенератора установлено відвідний патрубок, виконаний з можливістю зміни діаметра живого перетину виходного отвору. (19) (21) 97094424 (22) 27.01.1998 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Усенко Юрій Іванович, Усенко Андрей Юріович (73) Усенко Юрій Іванович, Усенко Андрей Юріович 29858 вихідного отвору, для чого в ньому установлено діафрагмовий клапан 8. На вході насоса 4 установлено підвідний патрубок 9,оснащений діафрагмовим клапаном 10. Для керування роботою насоса 4 і регулюванням положення діафрагмових клапанів 8 і 10, до пристрою для одержання тепла прилаштовані температурні датчики, які встановлені в приміщенні на виході відвідного патрубка 7 і підвідного патрубка 9, і оснащені блоками зворотного зв'язку. Робота пристрою здійснюється таким чином. Теплоносій, яким може бути повітря, через підвідний патрубок 9 поступає в насос 4 і через форсунку 3 тангенційно подається у вихрову камеру 2 теплогенератора 1. Рух теплоносія проходить по спіралі і набуває характер вихрового, при цьому відбувається розподіл його на два потоки осьового холодного і периферійного гарячого. Гарячий потік відводиться з вихрової камери 2 теплогенератора 1 через теплову магістраль 6 в теплообмінник 5, де віддає частину свого тепла, потім поступає в насос 4, циркулюючи, таким чином, у замкненому контуру. Холодний потік, який утворюється у осьовій частині вихрової камери 2, через відвідний патрубок 7 відводиться з теплогенератора 1. Для компенсації об'єму, який виходить з контуру циркуляції, через відвідний патрубок 7 теплоносія в насос 4 через підвідний патрубок 9 подається додатковий об'єм теплоносія, кількість якого регулюється за допомогою діафрагмового клапана 10. При цьому об'єм і середня температура холодного теплоносія залежать від тиску і швидкості його руху в вихровій камері 2, а також діаметра живого перетину вихідного отвору відвідного патрубка 7, змінюючи який за допомогою діафрагмового клапана 8, можливо змінювати об'єм і температуру холодного теплоносія, що дозволить регулювати об'єм і температуру гарячого теплоносія. Чим нижче температура і більше об'єм холодного теплоносія, тим вище температура і менше об'єм гарячого потоку теплоносія. Оптимальне, з точки зору сумарної тепломісткості і теплової ефективності процесу, співвідношення об'ємів визначається, виходячи з конкретних вимог і умов роботи пристрою експериментальним шляхом. У порівнянні з прототипом запропоноване технічне рішення дозволить відділити холодний потік теплоносія і підвищити таким чином температуру гарячого потоку, який поступає через теплову магістраль на теплообмінник, що значно підвищує ефективність роботи пристрою для одержання тепла. Запропонований пристрій дозволить відмовитися від використання твердого, рідкого або газоподібного палива. Пристрій для одержання тепла простий в експлуатації і може бути виготовлений в умовах промислового виробництва на стандартному обладнанні з застосуванням стандартних вузлів і комплектуючих. Фіг. 1 2 29858 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
