Пристрій для кріплення зброї до поясного ременя

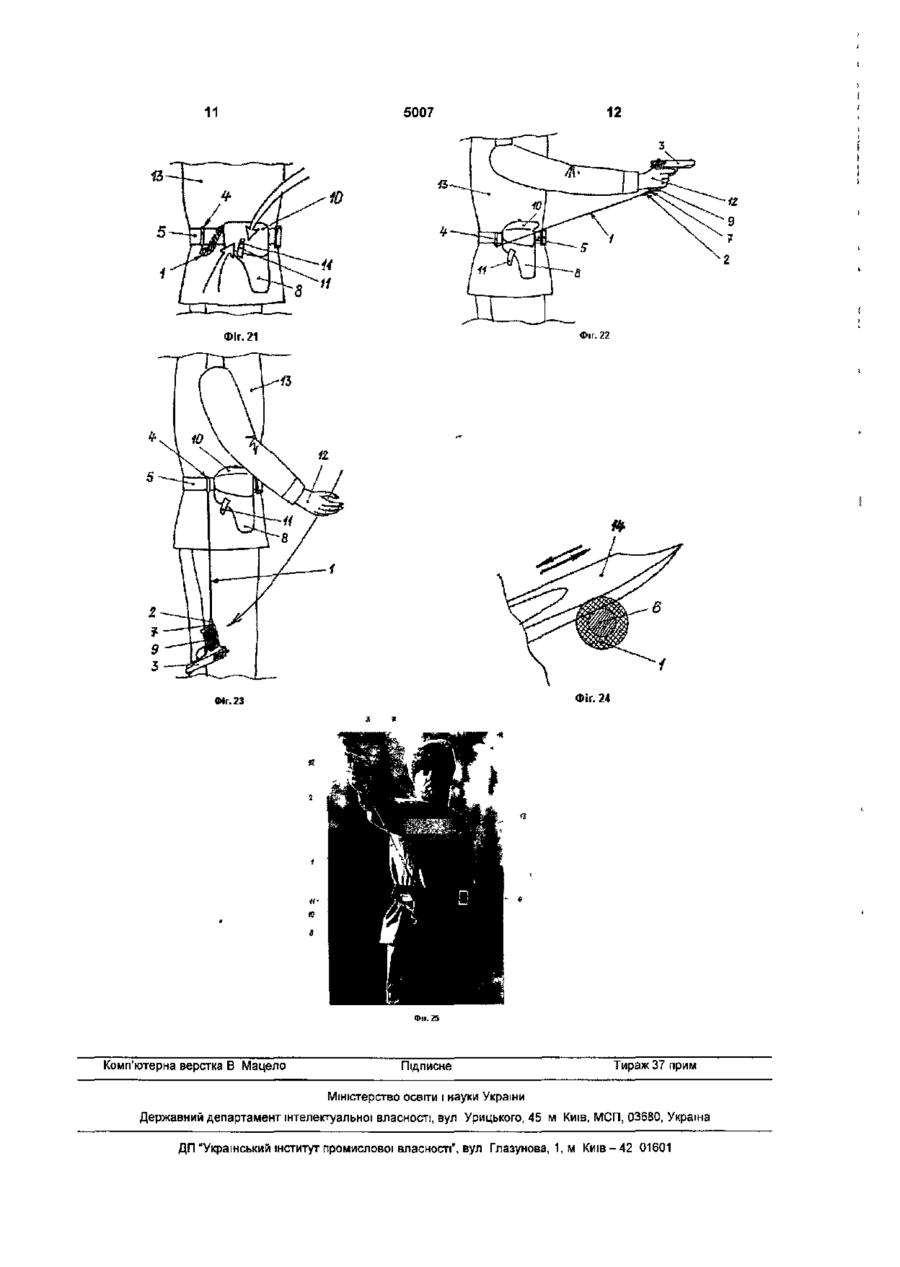

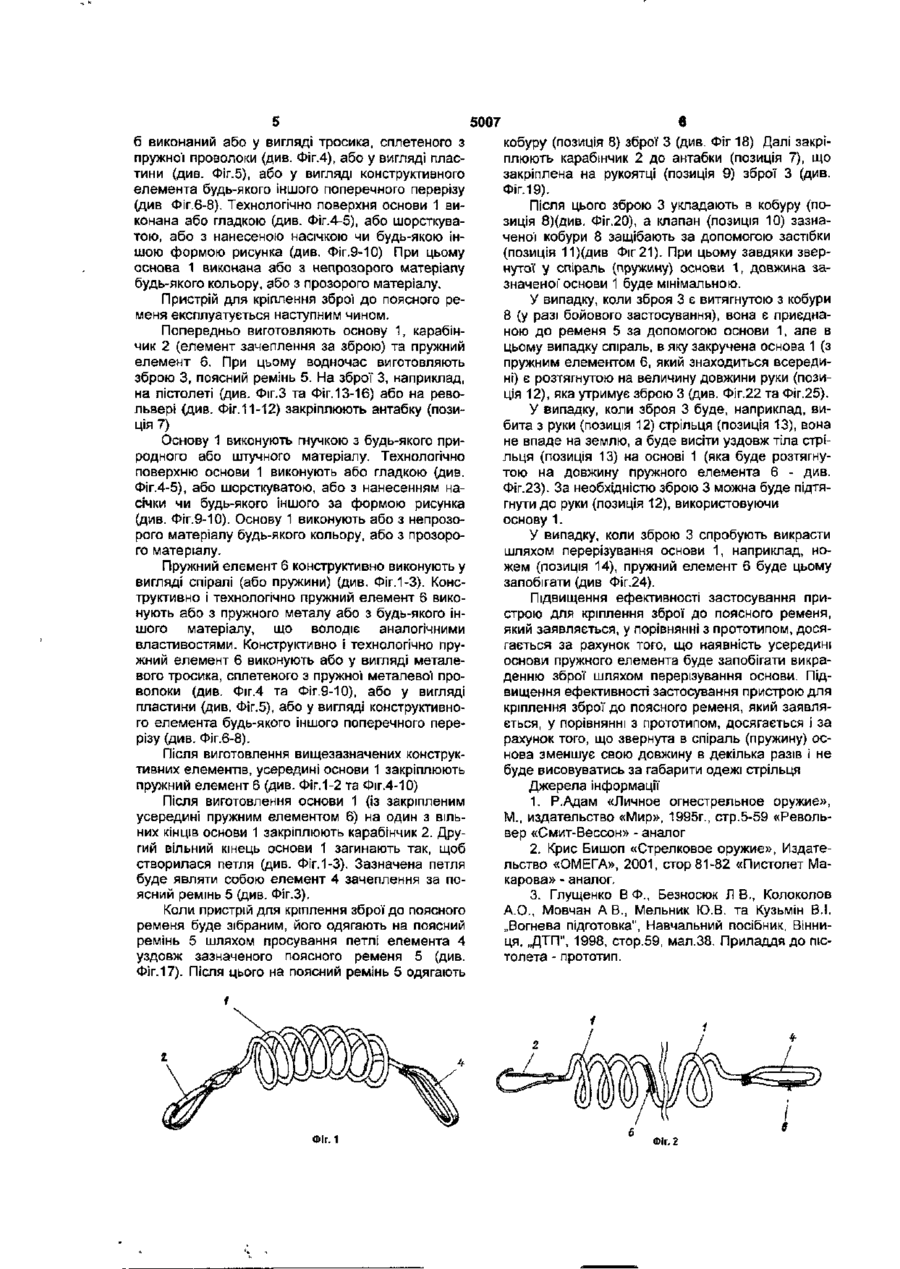

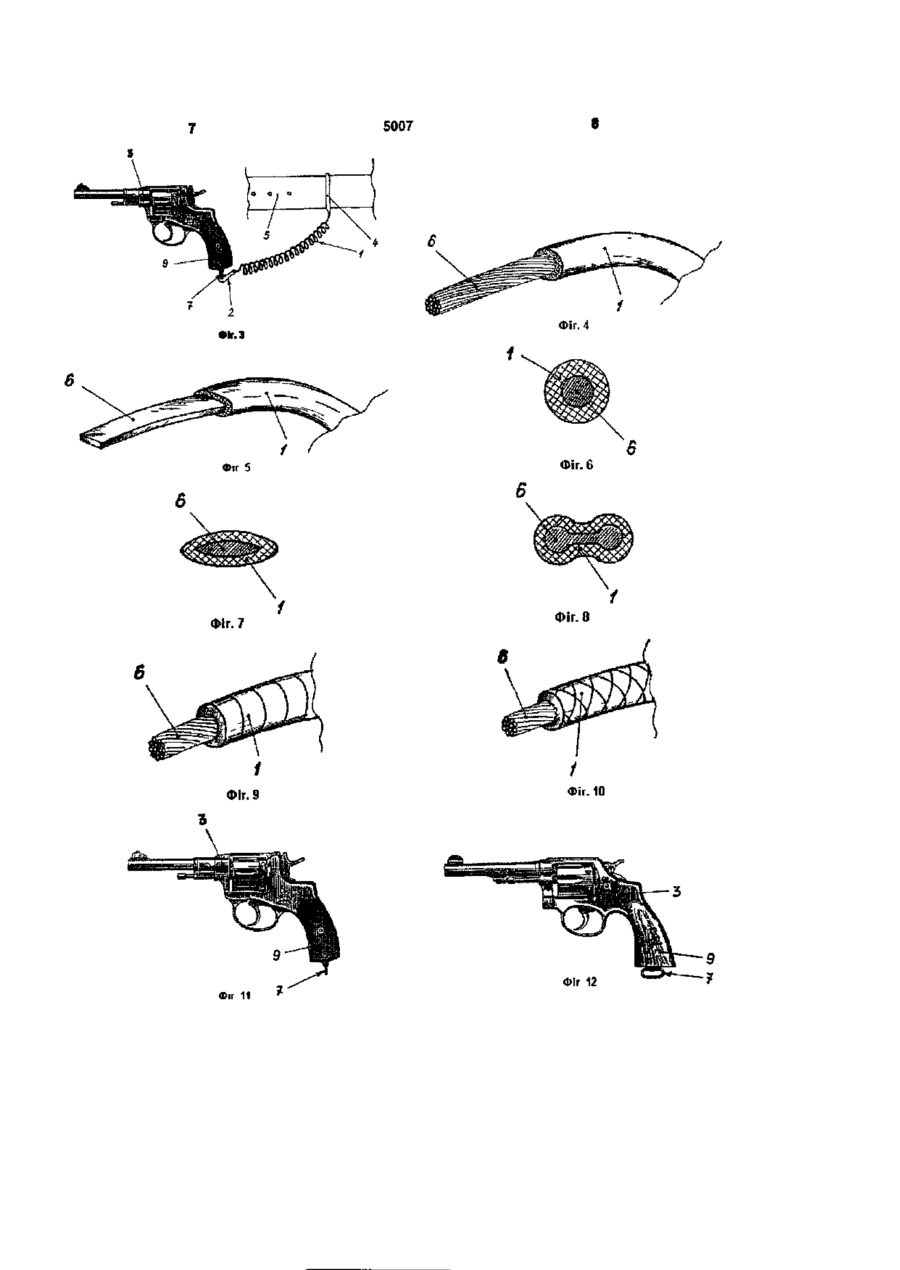

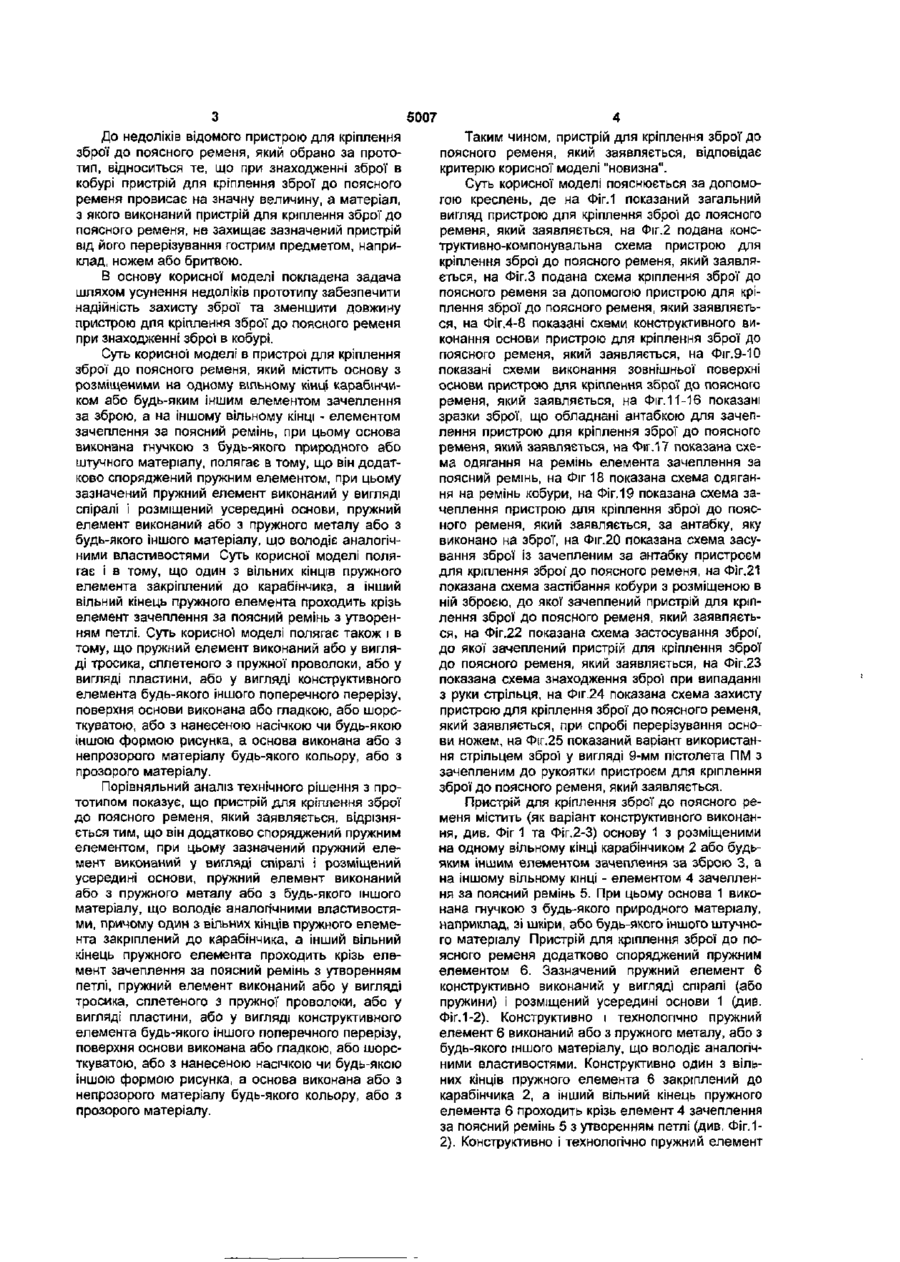

1. Пристрій для кріплення зброї до поясного ременя, що містить основу з розміщеними на одному вільному кінці карабінчиком або будь-яким іншим елементом зачеплення за зброю, а на іншому вільному кінці - елементом зачеплення за поясний ремінь, при цьому основа виконана гнучкою з будь-якого природного або штучного матеріалу, який відрізняється тим, що він додатково оснащений пружним елементом, при цьому зазначений пружний елемент виконаний у вигляді спіралі і розміщений усередині основи, пружний еле Корисна модель відноситься до галузі озброєння, зокрема, до допоміжного обладнання, а саме, до пристроїв для кріплення зброї до поясного ременя. Відомий шнур для кріплення револьвера до поясного ременя, який містить безпосередньо шнур і карабінчик, закріплений на одному з вільних кінців шнура, при цьому другий кінець шнура зогнутий з утворенням петлі, причому зазначений шнур виконаний зі сплетених між собою ниток, шнур має постійну товщину у поперечному перері зі їм. До недоліків відомого шнура для кріплення револьвера до поясного ременя відноситься те, що при знаходженні револьвера в кобурі шнур провисає на значну величину, а матеріал шнура не захищає його від перерізування гострим предметом, наприклад, ножем або бритвою. Відомий ремінець для кріплення пістолета до поясного ременя, який містить безпосередньо ремінець і карабінчик, закріплений на одному з віль мент виконаний або з пружного металу або з будьякого Іншого матеріалу, що має аналогічні властивості, причому один з вільних кінців пружного елемента закріплений до карабінчика, а інший вільний кінець пружного елемента проходить крізь елемент зачеплення за поясний ремінь з утворенням петлі. 2. Пристрій для кріплення зброї до поясного ременя за п. 1, який відрізняється тим, що пружний елемент виконаний або у вигляді тросика, сплетеного з пружної проволоки, або у вигляді пластини, або у вигляді конструктивного елемента будьякого іншого поперечного перерізу 3. Пристрій для кріплення зброї до поясного ременя за п. 1, який відрізняється тим, що поверхня основи виконана або гладкою, або шорсткуватою, або з нанесеною насічкою чи будь-якою іншою формою рисунка. 4. Пристрій для кріплення зброґдо поясного ременя за п. 1, який відрізняється тим, що основа виконана або з непрозорого матеріалу будь-якого кольору, або з прозорого матеріалу. них кінців ремінця, при цьому другий кінець ремінця зогнутий з утворенням петлі, причому зазначений ремінець виконаний зі шкіри у вигляді смужки постійної ширини і товщини 121. До недоліків відомого ремінця для кріплення пістолета до поясного ременя відноситься те, що при знаходженні пістолета в кобурі ремінець провисає на значну величину, а матеріал ремінця не захищає його від перерізування гострим предметом, наприклад, ножем або бритвою. Найбільш близькою корисною моделлю як за суттю, так і по задачах, що вирішуються, яка обрана за прототип, є пристрій для кріплення зброґдо поясного ременя, який містить основу з розміщеними на одному вільному кінці карабінчиком або будь-яким іншим елементом зачеплення за зброю, а на іншому вільному кінці - елементом зачеплення за поясний ремінь, при цьому основа виконана гнучкою з будь-якого природного або штучного матеріалу /З/ О о 5007 До недоліків відомого пристрою для кріплення зброї до поясного ременя, який обрано за прототип, відноситься те, що при знаходженні зброї в кобурі пристрій для кріплення зброї до поясного ременя провисає на значну величину, а матеріал, з якого виконаний пристрій для кріплення зброї до поясного ременя, не захищає зазначений пристрій від його перерізування гострим предметом, наприклад, ножем або бритвою. В основу корисної моделі покладена задача шляхом усунення недоліків прототипу забезпечити надійність захисту зброї та зменшити довжину пристрою для кріплення зброї до поясного ременя при знаходженні зброї в кобурі. Суть корисної моделі в пристрої для кріплення зброї до поясного ременя, який містить основу з розміщеними на одному вільному кінці карабінчиком або будь-яким іншим елементом зачеплення за зброю, а на іншому вільному кінці - елементом зачеплення за поясний ремінь, при цьому основа виконана гнучкою з будь-якого природного або штучного матеріалу, полягає в тому, що він додатково споряджений пружним елементом, при цьому зазначений пружний елемент виконаний у вигляді спіралі і розміщений усередині основи, пружний елемент виконаний або з пружного металу або з будь-якого іншого матеріалу, що володіє аналогічними властивостями Суть корисної моделі полягає і в тому, що один з вільних кінців пружного елемента закріплений до карабінчика, а інший вільний кінець пружного елемента проходить крізь елемент зачеплення за поясний ремінь з утворенням петлі. Суть корисно) моделі полягає також і в тому, що пружний елемент виконаний або у вигляді тросика, сплетеного з пружної проволоки, або у вигляді пластини, або у вигляді конструктивного елемента будь-якого Іншого поперечного перерізу, поверхня основи виконана або гладкою, або шорсткуватою, або з нанесеною насічкою чи будь-якою іншою формою рисунка, а основа виконана або з непрозорого матеріалу будь-якого кольору, або з прозорого матеріалу. Порівняльний аналіз технічного рішення з прототипом показує, що пристрій для кріплення зброї до поясного ременя, який заявляється, відрізняється тим, що він додатково споряджений пружним елементом, при цьому зазначений пружний елемент виконаний у вигляді спіралі і розміщений усередині основи, пружний елемент виконаний або з пружного металу або з будь-якого іншого матеріалу, що володіє аналогічними властивостями, причому один з вільних кінців пружного елемента закріплений до карабінчика, а інший вільний кінець пружного елемента проходить крізь елемент зачеплення за поясний ремінь з утворенням петлі, пружний елемент виконаний або у вигляді тросика, сплетеного з пружної проволоки, або у вигляді пластини, або у вигляді конструктивного елемента будь-якого іншого поперечного перерізу, поверхня основи виконана або гладкою, або шорсткуватою, або з нанесеною насічкою чи будь-якою іншою формою рисунка, а основа виконана або з непрозорого матеріалу будь-якого кольору, або з прозорого матеріалу. Таким чином, пристрій для кріплення зброї до поясного ременя, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на Фіг. 1 показаний загальний вигляд пристрою для кріплення зброї до поясного ременя, який заявляється, на Фіг.2 подана конструктивно-компонувальна схема пристрою для кріплення зброї до поясного ременя, який заявляється, на Фіг.З подана схема кріплення зброї до поясного ременя за допомогою пристрою для кріплення зброї до поясного ременя, який заявляється, на Фіг.4-8 показані схеми конструктивного виконання основи пристрою для кріплення зброї до поясного ременя, який заявляється, на Фіг.9-10 показані схеми виконання зовнішньої поверхні основи пристрою для кріплення зброї до поясного ременя, який заявляється, на Фіг.11-16 показані зразки зброї, що обладнані антабкою для зачеплення пристрою для кріплення зброї до поясного ременя, який заявляється, на Фіг.17 показана схема одягання на ремінь елемента зачеплення за поясний ремінь, на Фіг 18 показана схема одягання на ремінь кобури, на Фіг. 19 показана схема зачеплення пристрою для кріплення збро'і до поясного ременя, який заявляється, за антабку, яку виконано на зброї, на Фіг.20 показана схема засування зброї із зачепленим за антабку пристроєм для кріплення зброї1 до поясного ременя, на Фіг.21 показана схема застібання кобури з розміщеною в ній зброєю, до якої зачеплений пристрій для кріплення зброї до поясного ременя, який заявляється, на Фіг.22 показана схема застосування зброї', до якої зачеплений пристрій для кріплення зброї до поясного ременя, який заявляється, на Фіг.23 показана схема знаходження зброї при випаданні з руки стрільця, на Фіг.24 показана схема захисту пристрою для кріплення зброї до поясного ременя, який заявляється, при спробі перерізування основи ножем, на Фіг.25 показаний варіант використання стрільцем зброї у вигляді 9-мм пістолета ПМ з зачепленим до рукоятки пристроєм для кріплення зброї до поясного ременя, який заявляється. Пристрій для кріплення зброї до поясного ременя містить (як варіант конструктивного виконання, див. Фіг 1 та Фіг.2-3) основу 1 з розміщеними на одному вільному кінці карабінчиком 2 або будьяким іншим елементом зачеплення за зброю 3, а на іншому вільному кінці - елементом 4 зачеплення за поясний ремінь 5. При цьому основа 1 виконана гнучкою з будь-якого природного матеріалу, наприклад, зі шкіри, або будь-якого іншого штучного матеріалу Пристрій для кріплення зброї до поясного ременя додатково споряджений пружним елементом 6. Зазначений пружний елемент 6 конструктивно виконаний у вигляді спіралі (або пружини) і розміщений усередині основи 1 (див. Фіг. 1-2). Конструктивно і технологічно пружний елемент 6 виконаний або з пружного металу, або з будь-якого іншого матеріалу, що володіє аналогічними властивостями. Конструктивно один з вільних кінців пружного елемента 6 закріплений до карабінчика 2, а інший вільний кінець пружного елемента 6 проходить крізь елемент 4 зачеплення за поясний ремінь 5 з утворенням петлі (див. Фіг.12). Конструктивно і технологічно пружний елемент 5007 б виконаний або у вигляді тросика, сплетеного з пружної проволоки (див. Фіг.4), або у вигляді пластини (див. Фіг.5), або у вигляді конструктивного елемента будь-якого іншого поперечного перерізу (див Фіг.6-8). Технологічно поверхня основи 1 виконана або гладкою (див. Фіг.4-5), або шорсткуватою, або з нанесеною насічкою чи будь-якою іншою формою рисунка (див. Фіг.9-10) При цьому основа 1 виконана або з непрозорого матеріалу будь-якого кольору, або з прозорого матеріалу. Пристрій для кріплення зброї до поясного ременя експлуатується наступним чином. Попередньо виготовляють основу 1, карабінчик 2 (елемент зачеплення за зброю) та пружний елемент 6. При цьому водночас виготовляють зброю 3, поясний ремінь 5. На зброї 3, наприклад, на пістолеті (див. Фіг.З та Фіг. 13-16) або на револьвері (див. Фіг.11-12) закріплюють антабку (позиція 7) Основу 1 виконують гнучкою з будь-якого природного або штучного матеріалу. Технологічно поверхню основи 1 виконують або гладкою (див. Фіг.4-5), або шорсткуватою, або з нанесенням насічки чи будь-якого іншого за формою рисунка (див. Фіг.9-10). Основу 1 виконують або з непрозорого матеріалу будь-якого кольору, або з прозорого матеріалу. Пружний елемент 6 конструктивно виконують у вигляді спіралі (або пружини) (див. Фіг.1-3). Конструктивно і технологічно пружний елемент 6 виконують або з пружного металу або з будь-якого іншого матеріалу, що володіє аналогічними властивостями. Конструктивно і технологічно пружний елемент 6 виконують або у вигляді металевого тросика, сплетеного з пружної металевої проволоки (див. Фіг.4 та Фіг.9-10), або у вигляді пластини (див. Фіг.5), або у вигляді конструктивного елемента будь-якого іншого поперечного перерізу (див. Фіг.6-8). Після виготовлення вищезазначених конструктивних елементів, усередині основи 1 закріплюють пружний елемент 6 (див. Фіг. 1 -2 та Фіг.4-10) Після виготовлення основи 1 (із закріпленим усередині пружним елементом 6) на один з вільних кінців основи 1 закріплюють карабінчик 2. Другий вільний кінець основи 1 загинають так, щоб створилася петля (див. Фіг.1-3). Зазначена петля буде являти собою елемент 4 зачеплення за поясний ремінь 5 (див. Фіг.З). Коли пристрій для кріплення зброї до поясного ременя буде зібраним, його одягають на поясний ремінь 5 шляхом просування петлі елемента 4 уздовж зазначеного поясного ременя 5 (див. Фіг. 17). Після цього на поясний ремінь 5 одягають Фіг. 1 6 кобуру (позиція 8) зброї 3 (див. Фіг 18) Далі закріплюють карабінчик 2 до антабки (позиція 7), що закріплена на рукоятці (позиція 9) зброї 3 (див. Фіг. 19). Після цього зброю 3 укладають в кобуру (позиція 8)(див. Фіг.20), а клапан (позиція 10) зазначеної кобури 8 защібають за допомогою застібки (позиція 11)(див Фіг 21). При цьому завдяки звернутої1 у спіраль (пружину) основи 1, довжина зазначеної" основи 1 буде мінімальною. У випадку, коли зброя 3 є витягнутою з кобури 8 (у разі бойового застосування), вона є приєднаною до ременя 5 за допомогою основи 1, але в цьому випадку спіраль, в яку закручена основа 1 (з пружним елементом 6, який знаходиться всередині) є розтягнутою на величину довжини руки (позиція 12), яка утримує зброю 3 (див. Фіг.22 та Фіг.25). У випадку, коли зброя 3 буде, наприклад, вибита з руки (позиція 12) стрільця (позиція 13), вона не впаде на землю, а буде висіти уздовж тіла стрільця (позиція 13) на основі 1 (яка буде розтягнутою на довжину пружного елемента 6 - див. Фіг.23). За необхідністю зброю 3 можна буде підтягнути до руки (позиція 12), використовуючи основу 1. У випадку, коли зброю 3 спробують викрасти шляхом перерізування основи 1, наприклад, ножем (позиція 14), пружний елемент 6 буде цьому запобігати (див Фіг.24). Підвищення ефективності застосування пристрою для кріплення зброї до поясного ременя, який заявляється, у порівнянні з прототипом, досягається за рахунок того, що наявність усередині основи пружного елемента буде запобігати викраденню зброї шляхом перерізування основи. Підвищення ефективності застосування пристрою для кріплення зброї до поясного ременя, який заявляється, у порівнянні з прототипом, досягається і за рахунок того, що звернута в спіраль (пружину) основа зменшує свою довжину в декілька разів і не буде висовуватись за габарити одежі стрільця Джерела інформації 1. Р.Адам «Личное огнестрельное оружие», М., издательство «Мир», 1995г., стр.5-59 «Револьвер «Смит-Вессон» - аналог 2. Крис Бишоп «Стрелковое оружие», Издательство «ОМЕГА», 2001, стор 81-82 «Пистолет Макарова» - аналог. 3. Глущенко В Ф., Безносюк Л В., Колоколов А.О., Мовчан А В., Мельник Ю.В. та Кузьмін В.!. „Вогнева підготовка", Навчальний посібник, Вінниця, „ДТП", 1998, стор.59, мал.38. Приладдя до пістолета - прототип. Фіг. 2 5007 Фіг. 4 Фіг 5 Фіг. 7 Фіг. 6 Фіг. 8 Фіг 12 Фіг 11 10 5007 Фіг. 13 Фіг. 15 Фіг 16 Н 10 Фіг. 17 Фіг 19 Фіг. 18 Фіг. 20 11 5007 Фіг. 22 Фіг. 21 ФІГ. 24 ФІг. 23 Комп'ютерна верстка В Мацело 12 Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45 м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42 01601
