Пристрій регулювання натягу ременя

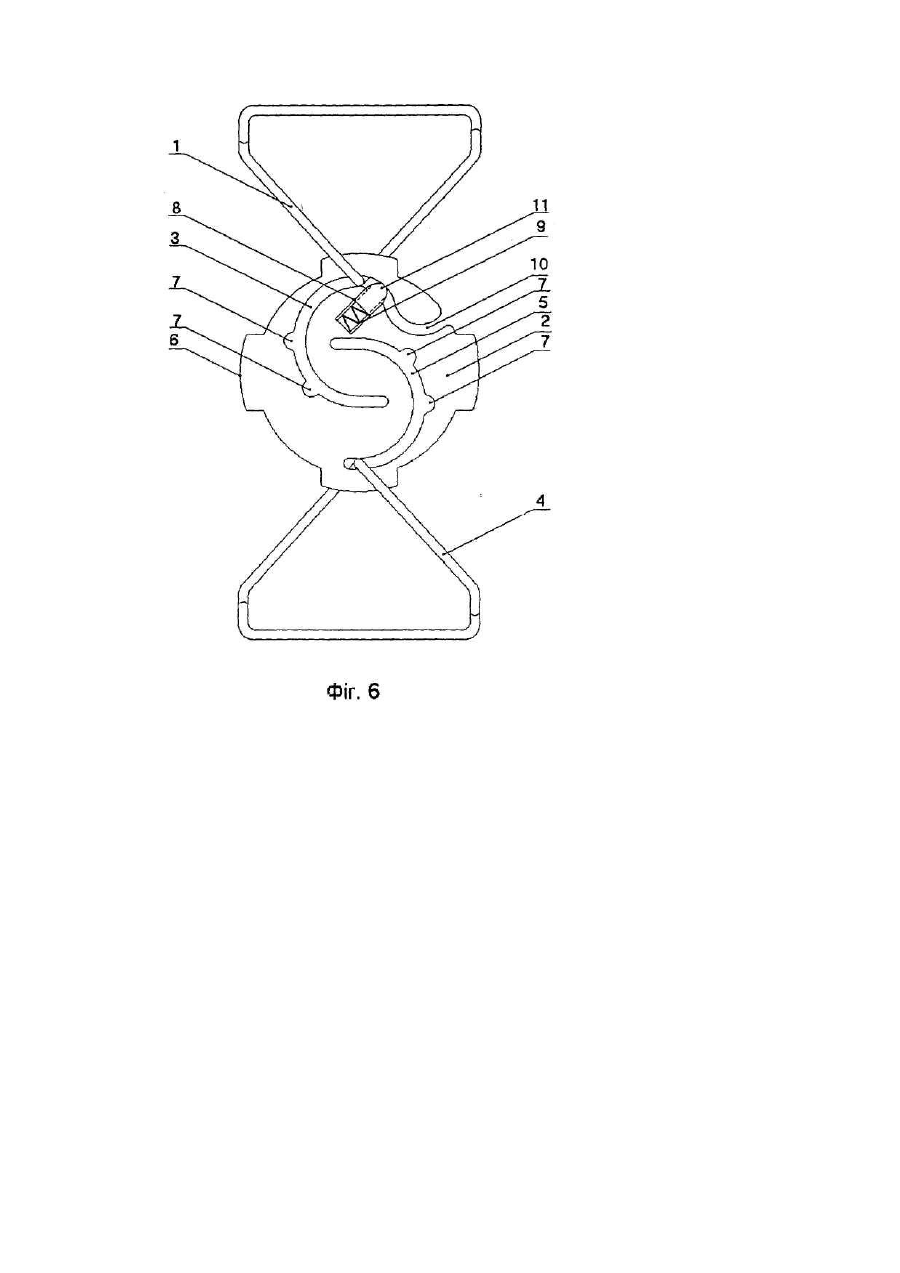

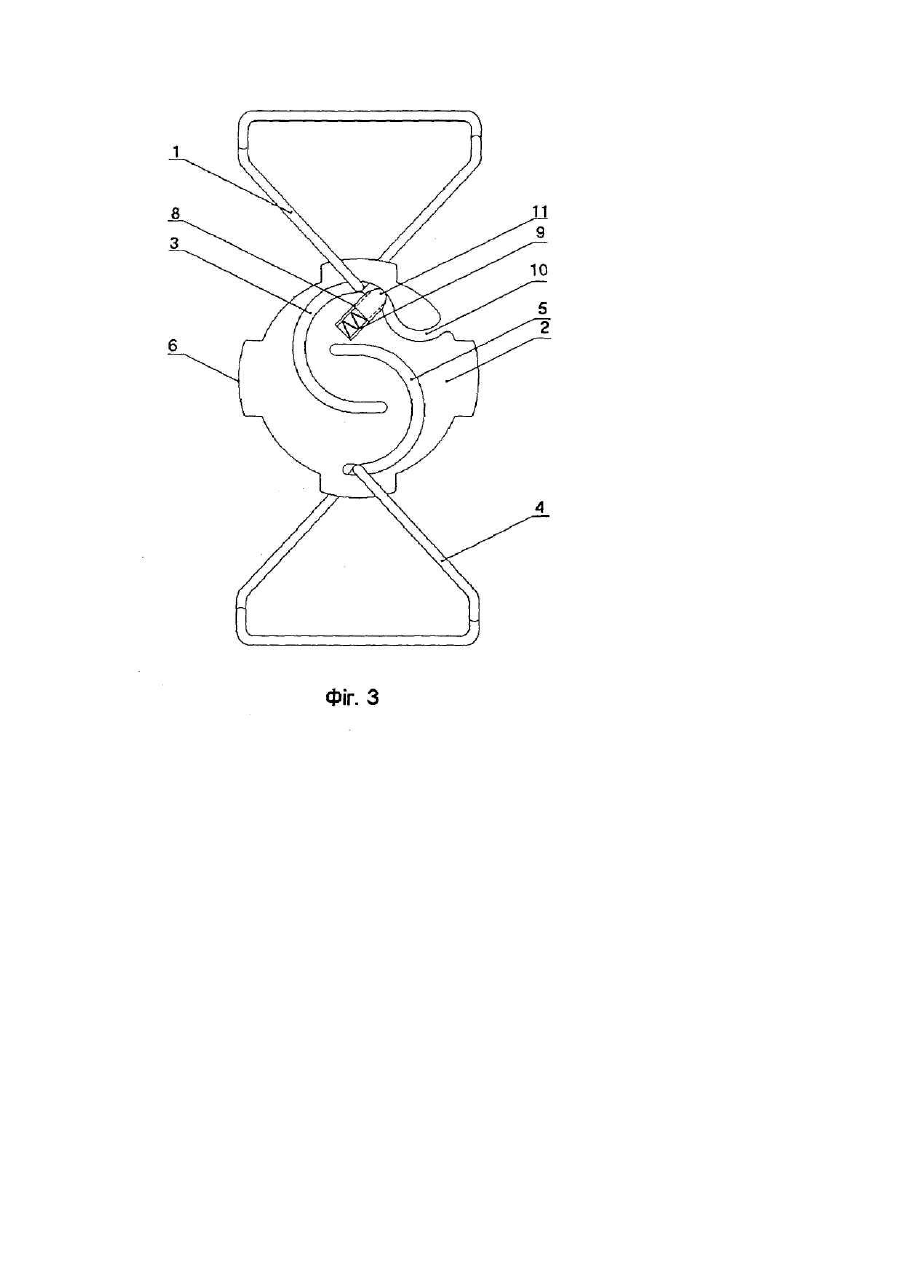

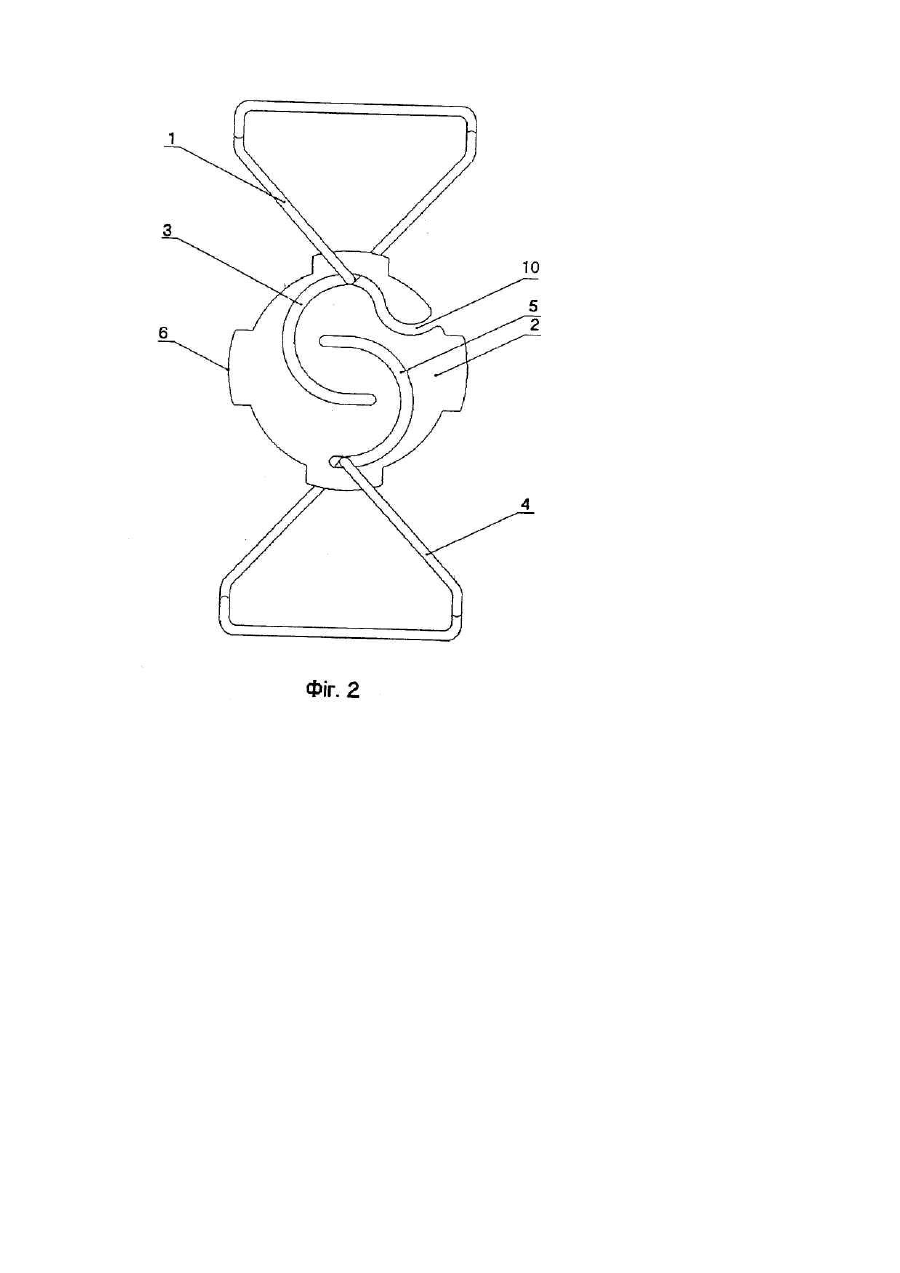

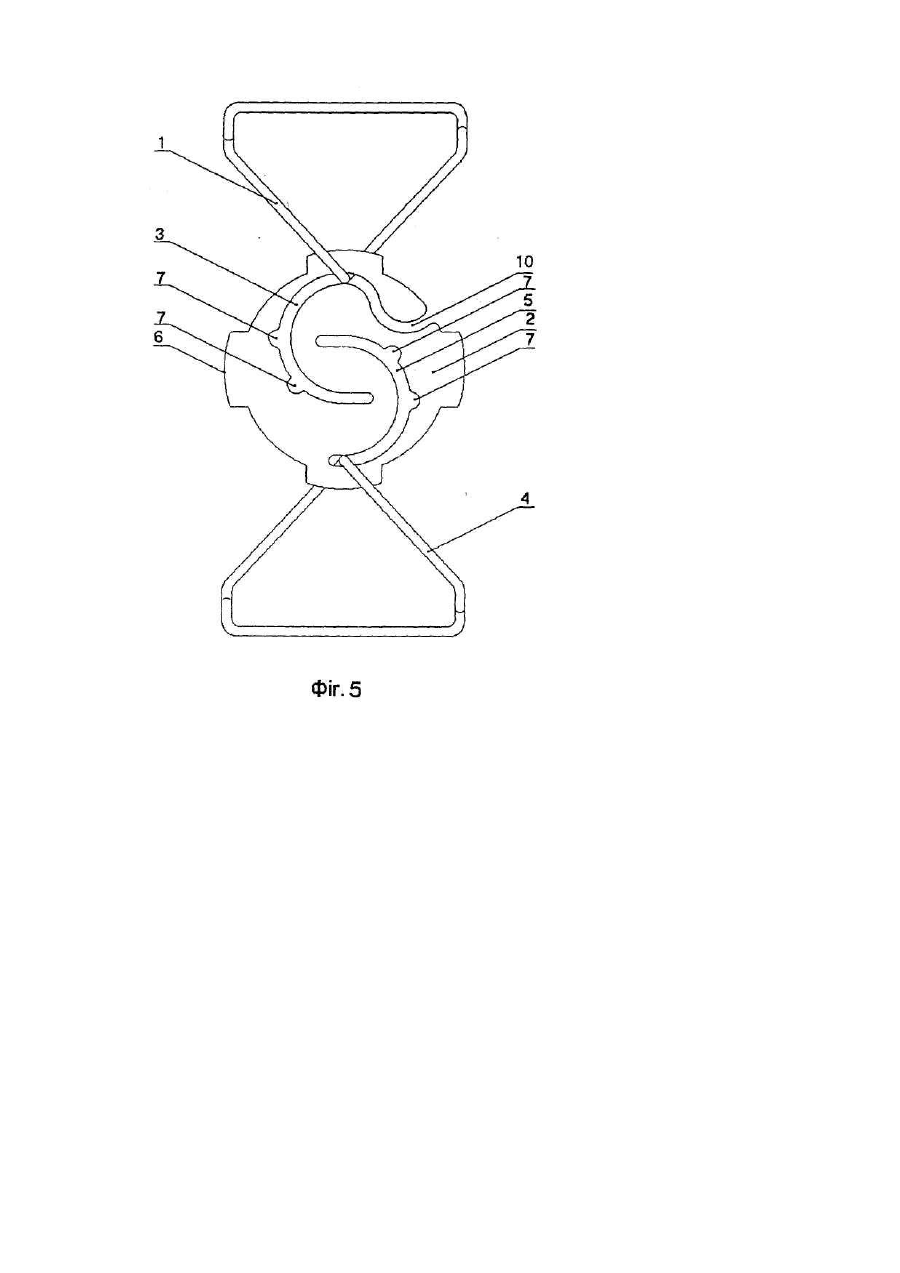

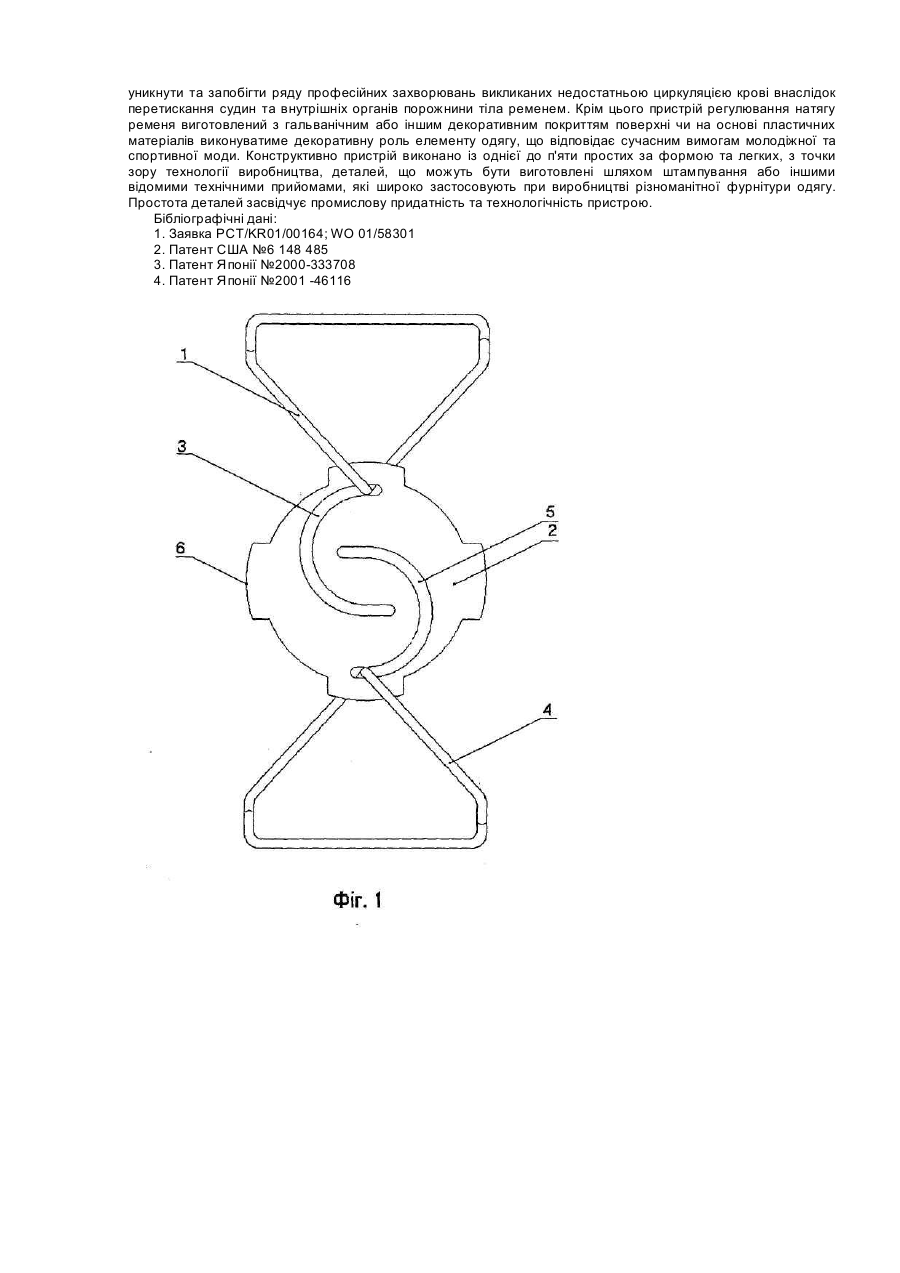

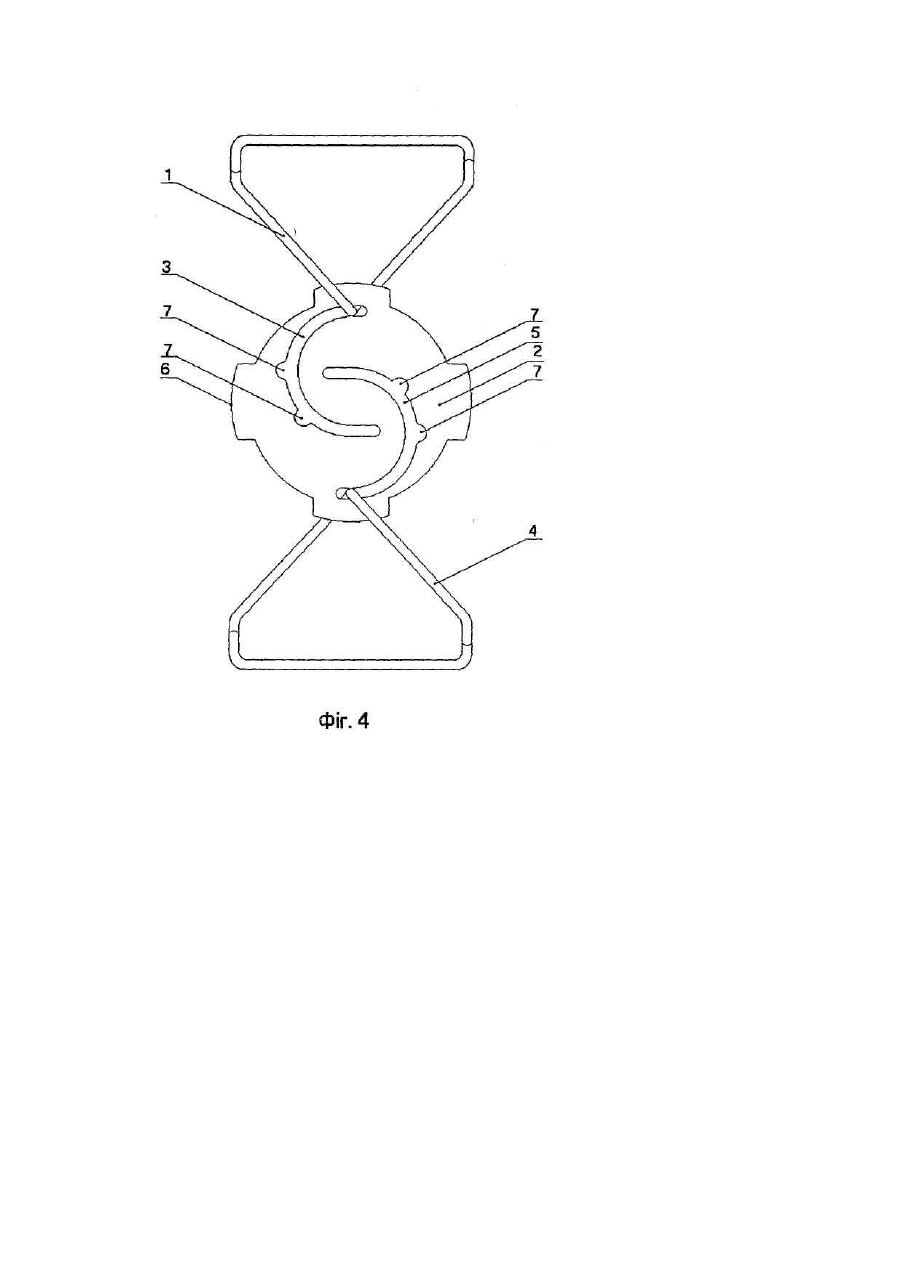

Пристрій регулювання натягу ременя відноситься до гагаузі техніки задоволення людських потреб і може бути застосований в легкій промисловості, а саме, поясних ременях або подібних виробах для регулювання натягу ременя або інших елементів кріплення. Відомо ряд рухомих, нерухомих та рухомо-нерухомих кріплень пряжок поясних ременів, конструкцією яких передбачено язичок або скобу різної форми, поперечену кріплення язичка та скобу [1, 2, 3]. Вадами цих пристроїв є труднощі при переналаштуванні та регулюванні натягу елементу кріплення, складність конструкції і відповідно низька надійність та пов'язана з нею недовговічність. Найбільш близьким технічним рішенням є пристрій кріплення, де зміну сили натягу ременя здійснюють за допомогою висування пряжки із скеровуючого пазу поєднаного із елементом кріплення ременя [4]. Регулятор зусилля натягу виконано у вигляді прямокутної пластини із двосторонньою пилоподібними виступамивиїмками, вздовж якої двома одинаковыми замками фіксують положення натягу ременя. Замки виготовлено як два підпружинені фіксатори, що охоплюють прямокутну пластину з двох сторін. Регулювання можна здійснити тільки натиснувши одночасно на парні замки. Недоліком цього пристрою є те, що при довготривалому вживанні або частій зміні натягу або перенастроюванні є зношування як щитоподібних виступів-виїмок, так і фіксаторів, послаблення пружини, а загострені зубці можуть призводити до зачіпання за одяг. Естетичний вигляд самого щитоподібного кріплення низький, який значно зменшує споживчу привабливість. Крім цього зміну натягу ременя необхідно здійснювати одночасно двома руками, що не зручно, а в громадських місцях може виглядати непристойно. В основу винаходу поставлено завдання створення пристрою регулювання натягу ременя шляхом переміщення дужок по ексцентричних щілинах в диску із фіксацією або без неї, розщіпленням чи від'єднанням однієї дужки від решти, завдяки профілю ексцентричної щілини, фіксаційним канавкам та запобіжному замку, що дасть можливість забезпечити збільшення або послаблення натягу ременя без роз'єднання тільки поворотом диска, збільшити зручності при користуванні та естетичний вигляд в цілому, використавши диск як декоративний елемент одягу та аксесуарів чи фурнітури. Поставлене завдання вирішують за допомогою: рухомого диску, профілю двох ексцентричних щілин, фіксаційних елементів у вигляді канавок та запобіжного замка. Причому поперечний робочий профіль щілин такий, що, у ряді випадків, а саме: наявності виходу на бокову поверхню диска, ексцентричні щілини можуть бути обладнані фіксаційними канавками та запобіжним замком. Поворотом рухомого диску здійснюють переміщення дужок у щілинах, які у парі з диском сприймають основне навантаження. При потребі проміжної фіксації заводять дужку в один із декількох фіксаційних елементів у вигляді канавок. У випадку обладнання пристрою кріплення ременя запобіжним замком, він не дасть можливості самовільного виходу дужки із щілини. За допомогою профілю щілин та фіксаційним елементам у вигляді канавок пересуванням дужки реалізують проміжне та прикінцеве регулювання натягу ременя, а для запобігання виходу дужки із щілини застосовують замок з підпружиненим язичком, який завдяки розташуванню язичка упоперек щілини, запобігатиме самовільному вихопленню дужки із нього. У порівнянні із найближчим аналогом, де натяг ременя теж реалізують регулятором пластинчатого типу, а фіксацію ступеня натягу забезпечують парними замками, які несуть основне навантаження і спрацьовують тільки при одночасному та рівномірному натискуванні на них, у пристрою регулювання натягу ременя завдяки застосуванню щілин ексцентричного профілю розташованих у дисковому регуляторі має місце незначне її зношення з часом, а через те, що пружина запобіжного замка не несе навантаження і має практично незмінні властивості уникають можливого заклинювання, що збільшить надійність кріплення і фіксації ременя в цілому. Крім цього пристрій може бути застосований і використаний, як самостійно, так і у поєднанні із традиційними пряжками довільної конструкції. На Фіг.1 представлено загальний вигляд пристрою регулювання натягу ременя, на Фіг.2 - загальний вигляд пристрою регулювання натягу ременя з виходом однієї із ексцентричних щілин на бокову поверхню диска, на Фіг.3 - загальний вигляд пристрою регулювання натягу ременя з виходом однієї із ексцентричних щілин на бокову поверхню диска із запобіжним замком, на Фіг.4 представлено загальний вигляд пристрою регулювання натягу ременя з фіксаційними елементами - канавками проміжної фіксації дужок, на Фіг.5 загальний вигляд пристрою регулювання натягу ременя з виходом однієї із ексцентричних щілин на бокову поверхню диска ременя та фіксаційними канавками проміжної фіксації дужок, на Фіг.6 - загальний вигляд пристрою регулювання натягу ременя: з виходом однієї із ексцентричних щілин на бокову поверхню диска із запобіжним замком та фіксаційними канавками проміжної фіксації дужок. Пристрій кріплення ременя виготовлено із ремінної дужки 1, диску 2, ексцентричної щілини 3 дужки 1, ремінної дужки 4, ексцентричної щілини 5 дужки 4, виступів 6, фіксаційних канавок 7, запобіжного замка 8, пружини 9, виходу 10 ексцентричної щілини 3 на бокову поверхню диска 2, язичка 11 запобіжного замка 8. Пристрій кріплення ременя працює наступним чином. Ремінь одним кінцем закріпляють на дужці 1, другим кінцем на дужці 4. У випадку застосування конструкції представленої на Фіг.1, дужки 1 та 4, вставлені відповідно у ексцентричні щілини 3 та 5 диску 2. Беручи рукою за виступи 6 диску 2, повертають диск 2 навколо власної осі, чим спричиняють рух дужок 1, 4 по ексцентричних щілинах 3 та 5, що призводить до зміни натягу ременя. У випадку застосування конструкції представленої на Фіг.2, крім зазначених вище дій відповідно до Фіг.1, для розщіпання або защіпання ременя дужку 1 виймають або вставляють в диск 2 через вихід 10 щілини 3. У випадку застосування конструкції зображеної на Фіг.3 із врахуванням кроків представлених згідно із Фіг.1 та Фіг.2, для унеможливлення самовільного виходу дужки 1 на бокову поверхню диску 2 вихід 10 перекривають за допомогою запобіжного замка 8 таким чином, що язичок 11 притискають пружиною 9 до бокової поверхні виходу 10 щілини 3. У випадку застосування конструкції представленої на Фіг.4. 5, 6, пристрій працює згідно до описаних конструктивних рішень на Фіг.1, 2, 3 відповідно. Додаткове проміжне регулювання натягу здійснюють за рахунок поміщення дужок 1 та 4 в один із фіксаційних елементів - канавок 7 ексцентричних щілин 3 та 5. Таким чином поворотом диску 2, пересуваючи дужки 1, 4 по щілинах 3, 5, досягають збільшення або зменшення натягу ременя, стосовно до потреб. Технічний результат отриманий від застосування пристрою регулювання натягу ременя дозволить уникнути та запобігти ряду професійних захворювань викликаних недостатньою циркуляцією крові внаслідок перетискання судин та внутрішніх органів порожнини тіла ременем. Крім цього пристрій регулювання натягу ременя виготовлений з гальванічним або іншим декоративним покриттям поверхні чи на основі пластичних матеріалів виконуватиме декоративну роль елементу одягу, що відповідає сучасним вимогам молодіжної та спортивної моди. Конструктивно пристрій виконано із однієї до п'яти простих за формою та легких, з точки зору технології виробництва, деталей, що можуть бути виготовлені шляхом штампування або іншими відомими технічними прийомами, які широко застосовують при виробництві різноманітної фурнітури одягу. Простота деталей засвідчує промислову придатність та технологічність пристрою. Бібліографічні дані: 1. Заявка PCT/KR01/00164; WO 01/58301 2. Патент США №6 148 485 3. Патент Японії №2000-333708 4. Патент Японії №2001 -46116
