Спосіб відокремлення коренебульбоплодів від домішок

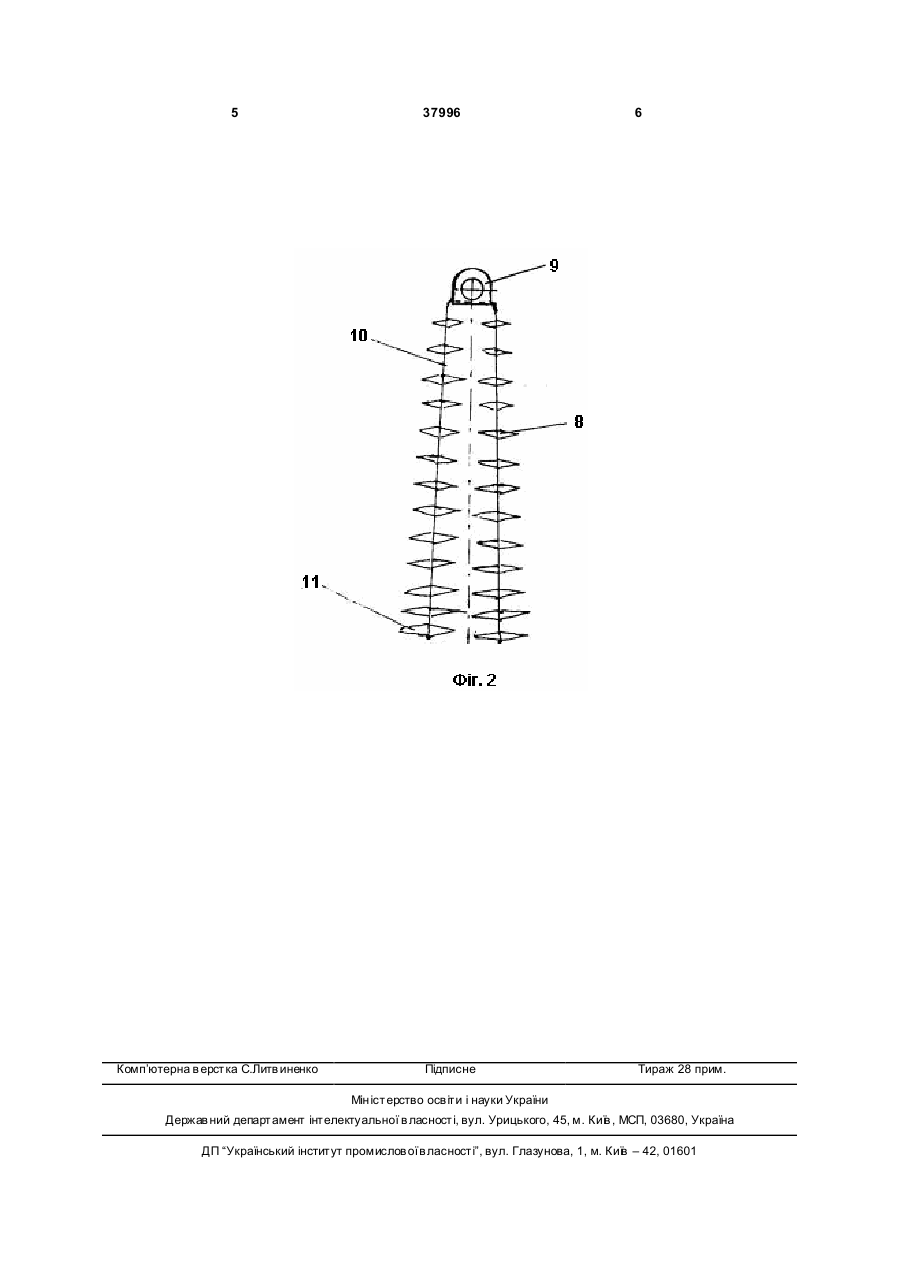

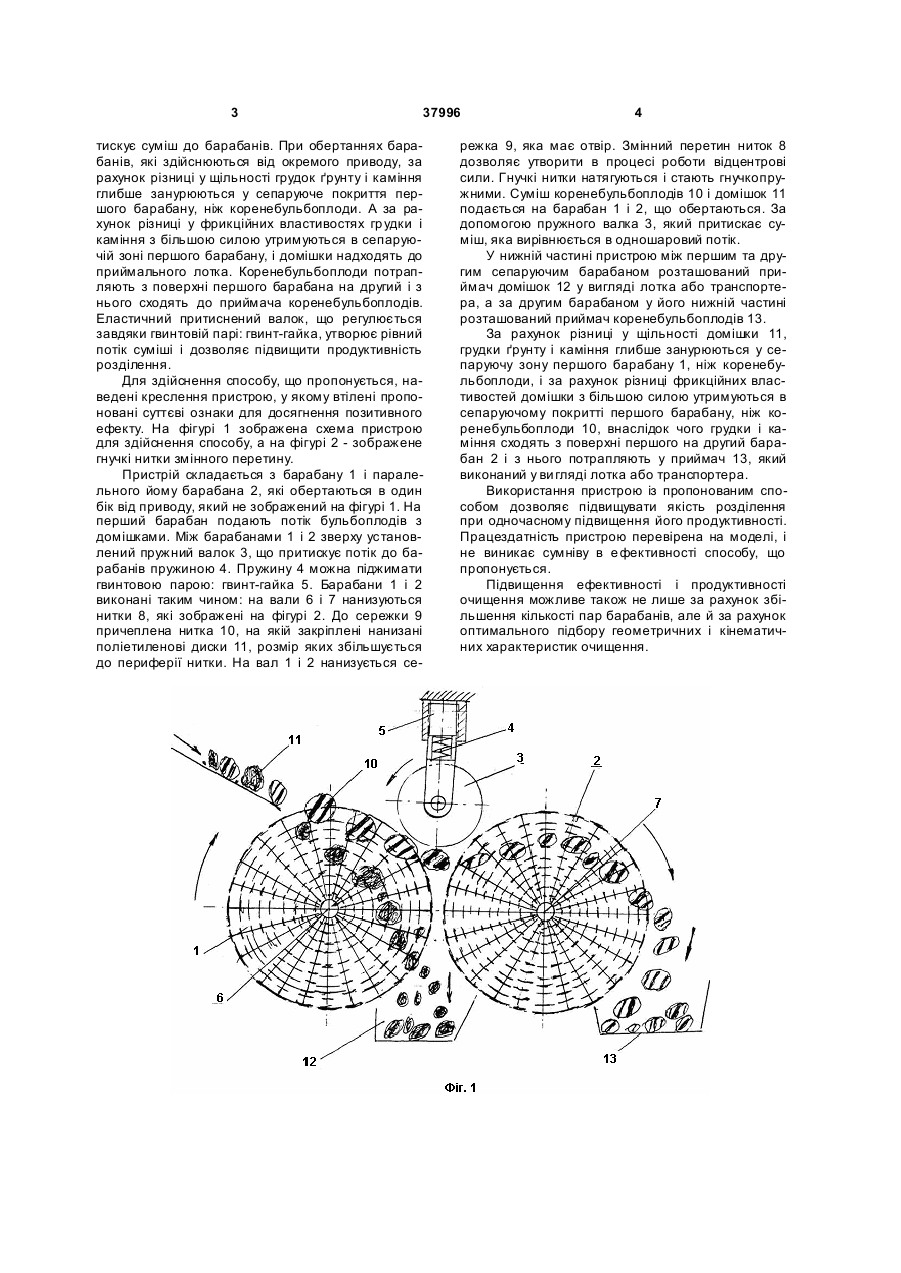

1. Спосіб відокремлення коренебульбоплодів від домішок шляхом відцентрової сепарації на барабанах із гнучкими нитками, який відрізняється 3 37996 тискує суміш до барабанів. При обертаннях барабанів, які здійснюються від окремого приводу, за рахунок різниці у щільності грудок ґрунту і каміння глибше занурюються у сепаруюче покриття першого барабану, ніж коренебульбоплоди. А за рахунок різниці у фрикційних властивостях гр удки і каміння з більшою силою утримуються в сепаруючій зоні першого барабану, і домішки надходять до приймального лотка. Коренебульбоплоди потрапляють з поверхні першого барабана на другий і з нього сходять до приймача коренебульбоплодів. Еластичний притиснений валок, що регулюється завдяки гвинтовій парі: гвинт-гайка, утворює рівний потік суміші і дозволяє підвищити продуктивність розділення. Для здійснення способу, що пропонується, наведені креслення пристрою, у якому втілені пропоновані суттєві ознаки для досягнення позитивного ефекту. На фігурі 1 зображена схема пристрою для здійснення способу, а на фігурі 2 - зображене гнучкі нитки змінного перетину. Пристрій складається з барабану 1 і паралельного йому барабана 2, які обертаються в один бік від приводу, який не зображений на фігурі 1. На перший барабан подають потік бульбоплодів з домішками. Між барабанами 1 і 2 зверху установлений пружний валок 3, що притискує потік до барабанів пружиною 4. Пружину 4 можна піджимати гвинтовою парою: гвинт-гайка 5. Барабани 1 і 2 виконані таким чином: на вали 6 і 7 нанизуються нитки 8, які зображені на фігурі 2. До сережки 9 причеплена нитка 10, на якій закріплені нанизані поліетиленові диски 11, розмір яких збільшується до периферії нитки. На вал 1 і 2 нанизується се 4 режка 9, яка має отвір. Змінний перетин ниток 8 дозволяє утворити в процесі роботи відцентрові сили. Гнучкі нитки натягуються і стають гнучкопружними. Суміш коренебульбоплодів 10 і домішок 11 подається на барабан 1 і 2, що обертаються. За допомогою пружного валка 3, який притискає суміш, яка вирівнюється в одношаровий потік. У нижній частині пристрою між першим та другим сепаруючим барабаном розташований приймач домішок 12 у вигляді лотка або транспортера, а за другим барабаном у його нижній частині розташований приймач коренебульбоплодів 13. За рахунок різниці у щільності домішки 11, грудки ґрунту і каміння глибше занурюються у сепаруючу зону першого барабану 1, ніж коренебульбоплоди, і за рахунок різниці фрикційних властивостей домішки з більшою силою утримуються в сепаруючому покритті першого барабану, ніж коренебульбоплоди 10, внаслідок чого грудки і каміння сходять з поверхні першого на другий барабан 2 і з нього потрапляють у приймач 13, який виконаний у ви гляді лотка або транспортера. Використання пристрою із пропонованим способом дозволяє підвищувати якість розділення при одночасному підвищення його продуктивності. Працездатність пристрою перевірена на моделі, і не виникає сумніву в е фективності способу, що пропонується. Підвищення ефективності і продуктивності очищення можливе також не лише за рахунок збільшення кількості пар барабанів, але й за рахунок оптимального підбору геометричних і кінематичних характеристик очищення. 5 Комп’ютерна в ерстка С.Литв иненко 37996 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
