Установка гідродинамічного вихолощення боєприпасів

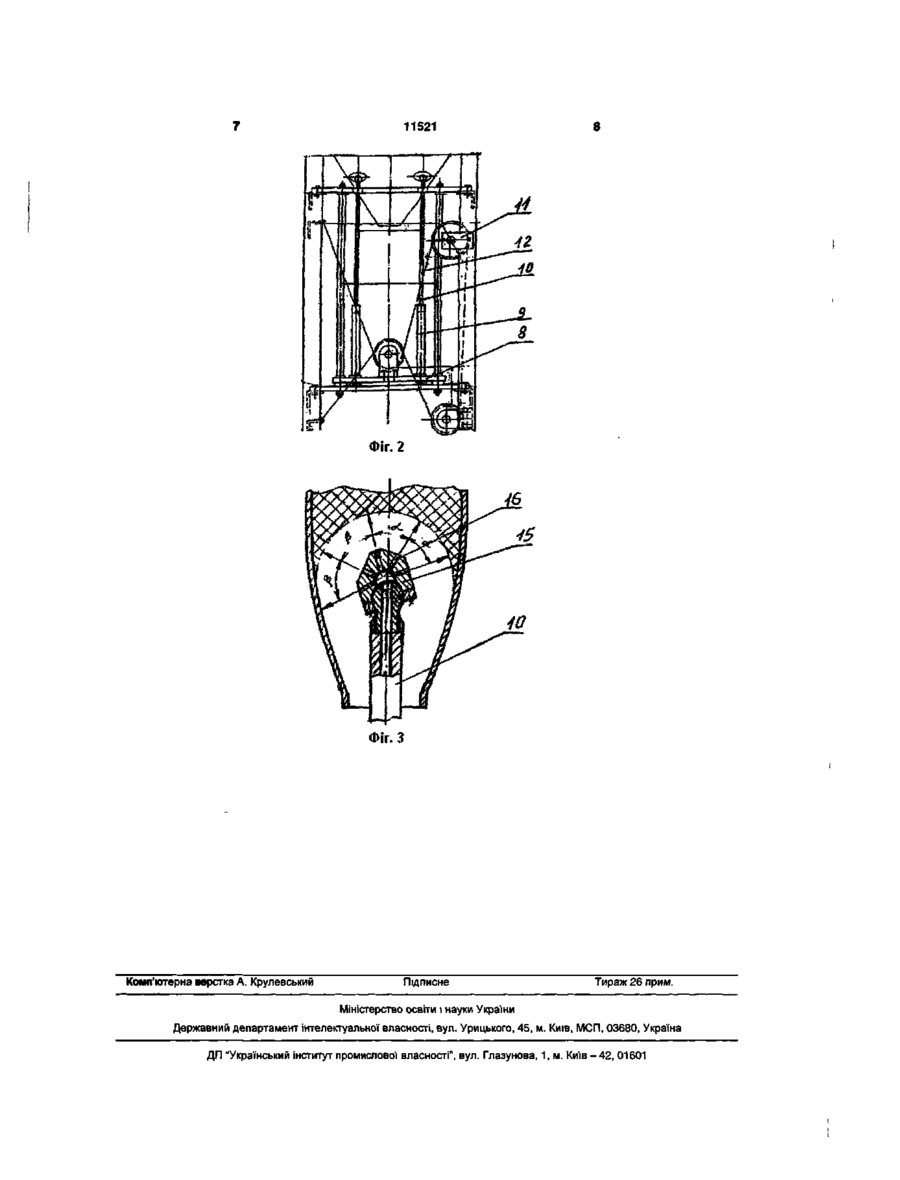

1. Установка гідродинамічного вихолощування боєприпасів, що включає прийомний лоток, штанги, механізм переміщення, насадки з соплами, яка відрізняється тим, що містить раму, на якій розміщено рухому каретку, а на рухомій каретці проміжну шестірню та одну або декілька шестерень зі змінними гніздами для установки в них і обертання боєприпасів з різною конфігурацією комори та пристрій притискання боєприпасів, на рамі установлено привід обертання шестерень зі змінними гніздами та прийомний лоток, внизу рами виконано рухому плиту, на якій закріплено гідрав лічні пістолети зі штангами, шарнірно з'єднаними з поворотними насадками, причому рухому плиту сполучено гнучким зв'язком з механізмом переміщення. 2. Установка за п. 1, яка відрізняється тим, що у середній частині рухомої плити виконано привід механізму переміщення. 3. Установка за п. 1, яка відрізняється тим, що гнучкий зв'язок рухомої плити з механізмом її переміщення виконано у вигляді системи шківів, через які проходить трос для підйому або опускання плити при обертанні механізму переміщення в той або інший бік. 4. Установка за п. 1, яка відрізняється тим, що на гідравлічних пістолетах установлено пристрій включення та виключення подачі рідини при підйомі або спуску рухомої плити. 5. Установка за п. З, яка відрізняється тим, що співвідношення кутів між соплами насадки становить 2:3. со Корисна модель належить до спеціальної збройної техніки, а саме, до установок для видалення з корпусів боєприпасів, зокрема, мін, снарядів, вибухових речовин як водорозчинних, так і водонерозчинних, придатних для повторного використання. Відомо установку для розспоряджання боєприпасів, що містить штангу з насадкою, яка має отвір 0 3-5мм для подання теплоносія, причому насадку виконано з можливістю поворотнопоступового та поворотно-обертового руху, а штангу - з можливістю поступового введення всередину корпусу снаряду з наближенням насадки до поверхні снаряду, що омивають [Патент RU №2090543, С06В 21/00, F42B 33/60, 33/06. 1995]. Недоліком зазначеної установки є обмеженість її застосування: лише для розчинних у теплоносію вибухових речовин та крупних боєприпасів через те, що штангу з насадкою вводять всередину снаряду боєприпасів. Відомо установку, що містить насадку з соплом для подання рідини, причому вісь сопла нахилено до осі головки штанги, яку виконано з можли вістю обертання навколо своєї осі та осьової подачі. [Патент ФРГ №4010757, F42D 5/04, 1992]. Вибухову речовину видаляють з корпусу боєприпасів за допомогою води, яку подають під високим тиском з обертових сопел або боєприпаси обертають відносно стаціонарних сопел. Зазначена установка не дозволяє організувати подачу рідини для повного вилучення заряду з боєприпасів складної конфігурації, що призводить до низької продуктивності. Найближчим до корисної моделі, що заявляється, є установка для розспоряджання боєприпасів, що містить корпус із запальним стаканом, який установлено у затискному пристрою, штангу, в головці якої розміщено насадку з соплом для подання рідини під високим тиском, механізм руху штанги, лоток для збирання вибухової речовини, причому, вісь нахилу сопла до осі головки штанги становить 30-60° [Патент RU №2175432 С1 F42B 33/06, 1992]. Вибухову речовину вимивають з корпусу струменем рідини високого тиску, який подають на відкриту поверхню вибухової речовини через на ЗГ 11521 садку з соплом. Штанзі задають обертання навколо власної осі та осьову подачу. Вимивання вибухової речовини ведуть шар за шаром. Недоліком описаного прототипу є неможливість застосування зазначеної установки для вимивання вибухової речовини крізь вузький отвір носової частини боєприпасів. Крім того, відносне обертання штанги навколо своєї осі та переносне обертання навколо осі боєприпасу і переміщення насадки в радіальному напрямку потребує здійснювати кожного разу розрахунок по формулах у залежності від конфігурації снаряду та проводити переналагодження обладнання, що є неефективно при практичному виконанні. В основу корисної моделі поставлено задачу створення установки гідродинамічного вихолощення боєприпасів для повного видалення як водорозчинних, так і водонерозчинних вибухових речовин з різних типів боєприпасів крізь вузький отвір носової частини боєприпасу, а також проводити розділ вибухових речовин по фракціях та кінцеву підготовку вибухової речовини до повторного застосування. Поставлену задачу вирішують тим, що установка гідродинамічного вихолощування боєприпасів, що включає прийомний лоток, штанги, механізм переміщення, насадки з соплами, згідно з корисною моделлю, містить раму, на якій розміщено рухому каретку, а на рухомій каретці - проміжну шестерню та одну або декілька шестерень зі змінними гніздами для установки в них і обертання боєприпасів з різною конфігурацією комори та пристрій притискання боєприпасів, на рамі установлено привід обертання шестерень зі змінними гніздами та прийомний лоток, внизу рами виконано рухому плиту, на якій закріплено гідравлічні пістолети зі штангами, шарнірно з'єднаними з поворотними насадками, причому рухому плиту сполучено гнучким зв'язком з механізмом переміщення. У середній частині рухомої плити виконано привід механізму переміщення. Гнучкий зв'язок рухомої плити з механізмом її переміщення виконано у вигляді системи шківів, через які проходить трос для підйому або опускання плити при обертанні механізму переміщення в той або інший бік. На гідравлічних пістолетах установлено пристрій включення та виключення подачі рідини при підйомі або спуску рухомої плити. Співвідношення кутів між соплами насадки становить 2:3. Рухома каретка, на якій встановлені одна або декілька шестерень зі змінними гніздами для установки в них боєприпасів з різною конфігурацією корпусу, дозволяє одночасно вихолощувати декілька боєприпасів струменем рідини, яка подають під тиском 50-200МПа у вихідні сопла насадок. Гнучкий зв'язок рухомої плити з механізмом її переміщення дозволяє здійснювати осьове переміщення плити для запобігання механічних пошкоджень штанги при упорі насадки у вибухову речовину боєприпасу. За рахунок повороту насадки на шарніру при переміщенні штанги вздовж осі боєприпасу здійснюють повне видалення вибухової речовини з ко мори боєприпасу. Корисна модель пояснюється кресленнями. На Фіг. 1 зображена установка гідродинамічного вихолощування боєприпасів; на Фіг.2 - механізм переміщення плити з гідравлічними пістолетами та штангами; на Фіг.З - насадка з соплом. Установка (Фіг. 1) містить раму 1, на якій розміщено рухому каретку 2. На каретці 2 є пристрій притиску 3 боєприпасів, проміжна 4 шестерня та шестерні 5 зі змінними гніздами. На рамі 1 встановлено привід 6 обертання шестерень та прийомний лоток 7. Внизу рами 1 є рухома плита 8, на якій закріплені гідравлічні пістолети 9 зі штангами 10. Рухому плиту 8 сполучено з механізмом переміщення 11 гнучким зв'язком 12. Гнучкий зв'язок 12 рухомої плити 8 з механізмом 11 переміщення виконано у вигляді системи шківів (не показано), через які проходить трос (не показано) для підйому або опускання рухомої плити 8 при обертанні механізму переміщення 11 в той чи інший бік. У середній частині рами 1 є привід 13 механізму переміщення 11. На гідравлічних пістолетах 9 установлено пристрій 14 включення та виключення подачі рідини при підйомі або спуску рухомої плити 8. Штанги 10 шарнірно з'єднано з поворотними насадками 15 з соплами 16. Співвідношення кутів і між соплами 16 насадки 15 визначено експериментально і становить 2:3. Установка працює наступним чином. Установку розміщають у вибухобезпечній камері, де є робоче вікно, яке закривають з двох боків бронешиберами (не показано). При відкритті бронешиберів та висуванні каретки 2 у робочу зону вікна включається блокування установки. Боєприпаси встановлюють у гнізда шестерень 5 та притискають пристроєм 3. Каретку 2 засувають до упору, розміщеного на рамі 1, при цьому шестерня 5 через проміжну шестерню 4 входить у зачеплення з приводом 6, а носові отвори боєприпасів знаходяться над віссю штанги 10. Установка готова до роботи. Після закриття бронешиберів дистанційним пультом (на кресленні не показано) включають насоси високого тиску рідини 50-200МПа та привід обертання шестерні 5 з боєприпасами. За допомогою приводу 13 та механізму переміщення 11 здійснюють підйом плити 8 з гідравлічними пістолетами 9 та штангами 10. Одночасно при підйомі пристрій 14 включення та виключення рідини відкриває клапан подачі рідини у сопла 16 насадки 15. Струмені рідини, які виходять зі сопел 16, обертають насадку 15 в протилежний бік від обертання боєприпасів і здійснюють гідрорізання вибухової речовини, яка знаходиться у боєприпасу. Товщина зрізаного шару вибухової речовини залежить від характеристик її міцності, діаметрів отворів сопел 16, тиску та температури рідини. По мірі зрізання шарів вибухової речовини здійснюють повздовжню подачу штанги 10 з насадкою 15 всередину боєприпасу під дією реактивних сил струменів високого тиску із сопел 16, які виконані 11521 під різними кутами і . Зрізані частини вибухової речовини разом з рідиною випадають черезкільцевий канал, який утворюється штангою 9 та вхідним отвором боєприпасу, у прийомний лоток 7, а з прийомного лотка 7 самопливом попадають у лоток-сепаратор (не показано), де розділяють вибухову речовину на фракції, які потім попадають на фільтри твердої фракції (не показано), де відділяють рідину від твердих частин. Рідина з фільтрів твердої фракції поступає через блок-відстійники (не показано) на Фіг. 1 охолоджувачі-підігрівачі обертової рідини (не показано), де встановлюють необхідну температуру в залежності від складу вибухової речовини, а потом через фільтри тонкого очищення (не показано) подають на насоси високого тиску (не показано) для повторного застосування. Продукт вихолощення, розділений на крупну та дрібну фракції, посилають на вакуум-фільтри (не показано), де здійснюють віджимання продукту до заданого ступеню вологості, причому продукт придатний для повторного застосування. 11521 Фіг. 2 Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
