Упаковка та спосіб її виготовлення (варіанти), пачка для продукції тютюнової промисловості та блок пачок для продукції тютюнової промисловості

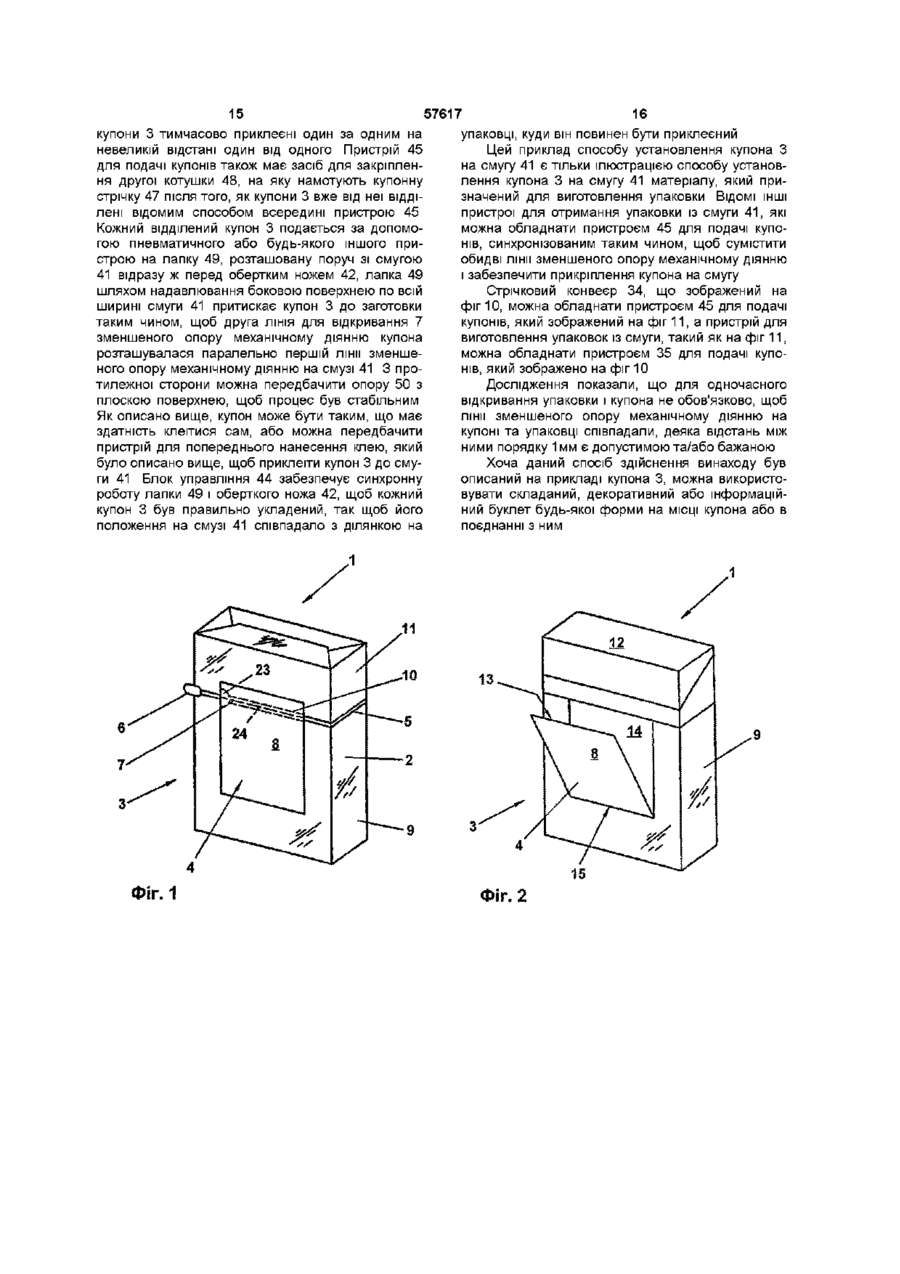

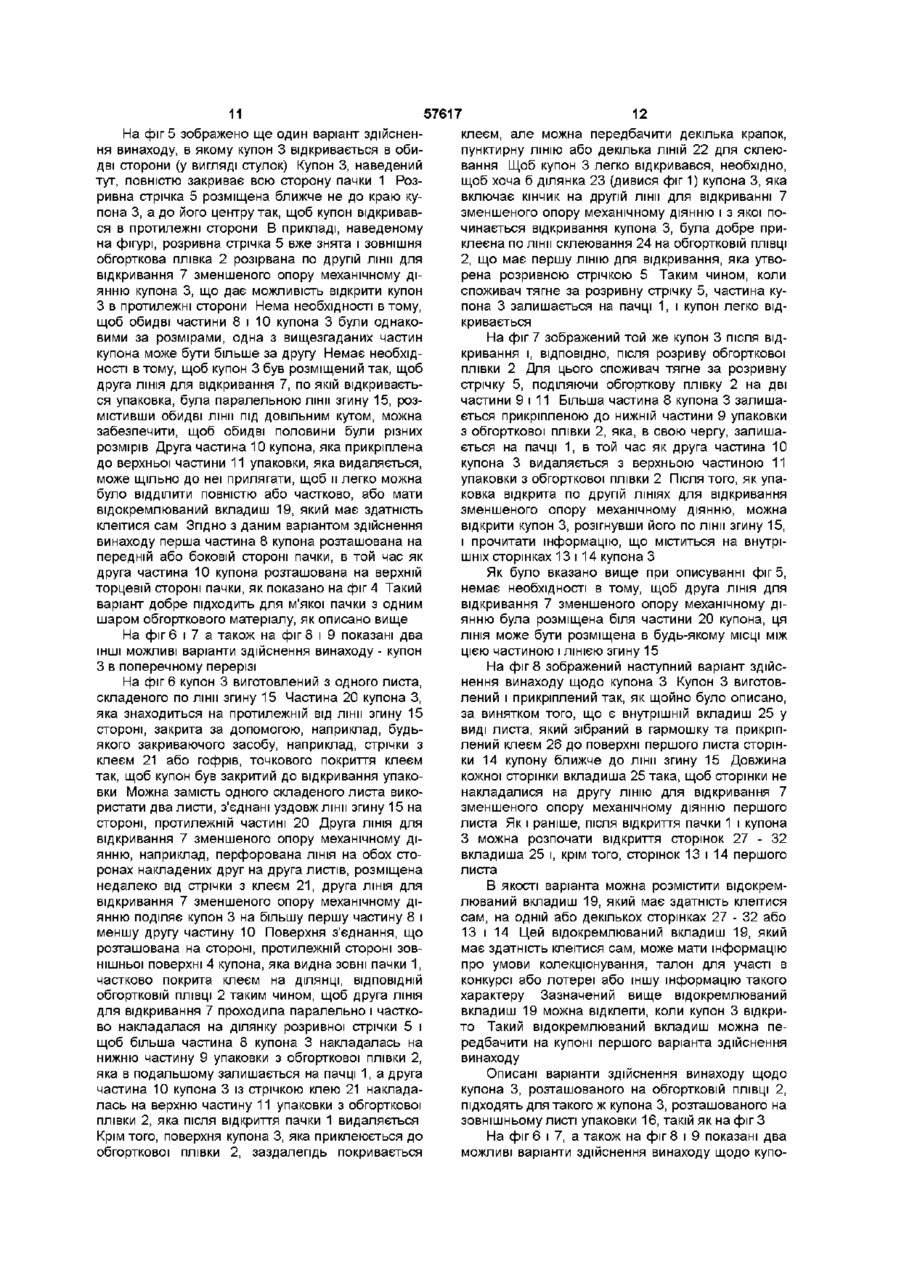

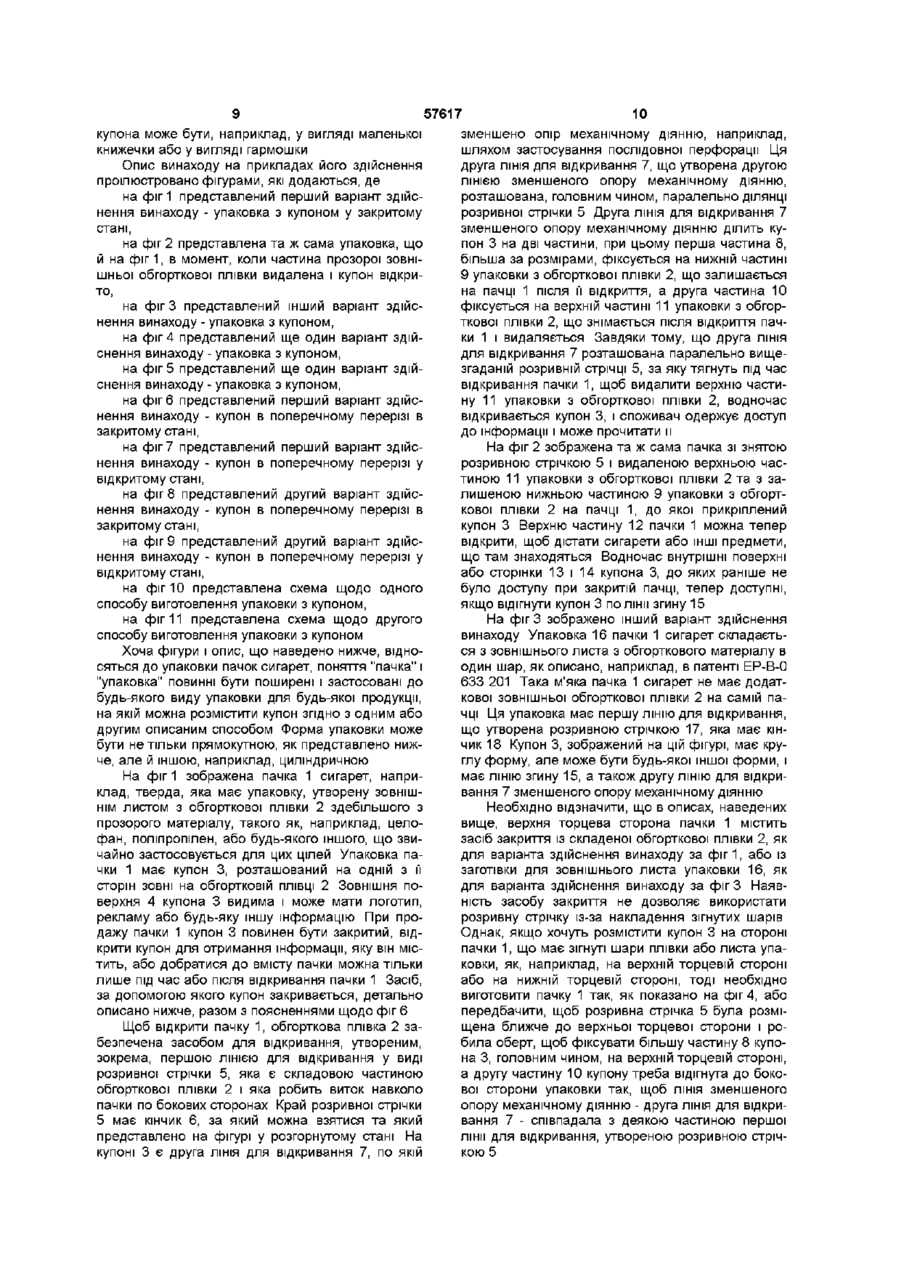

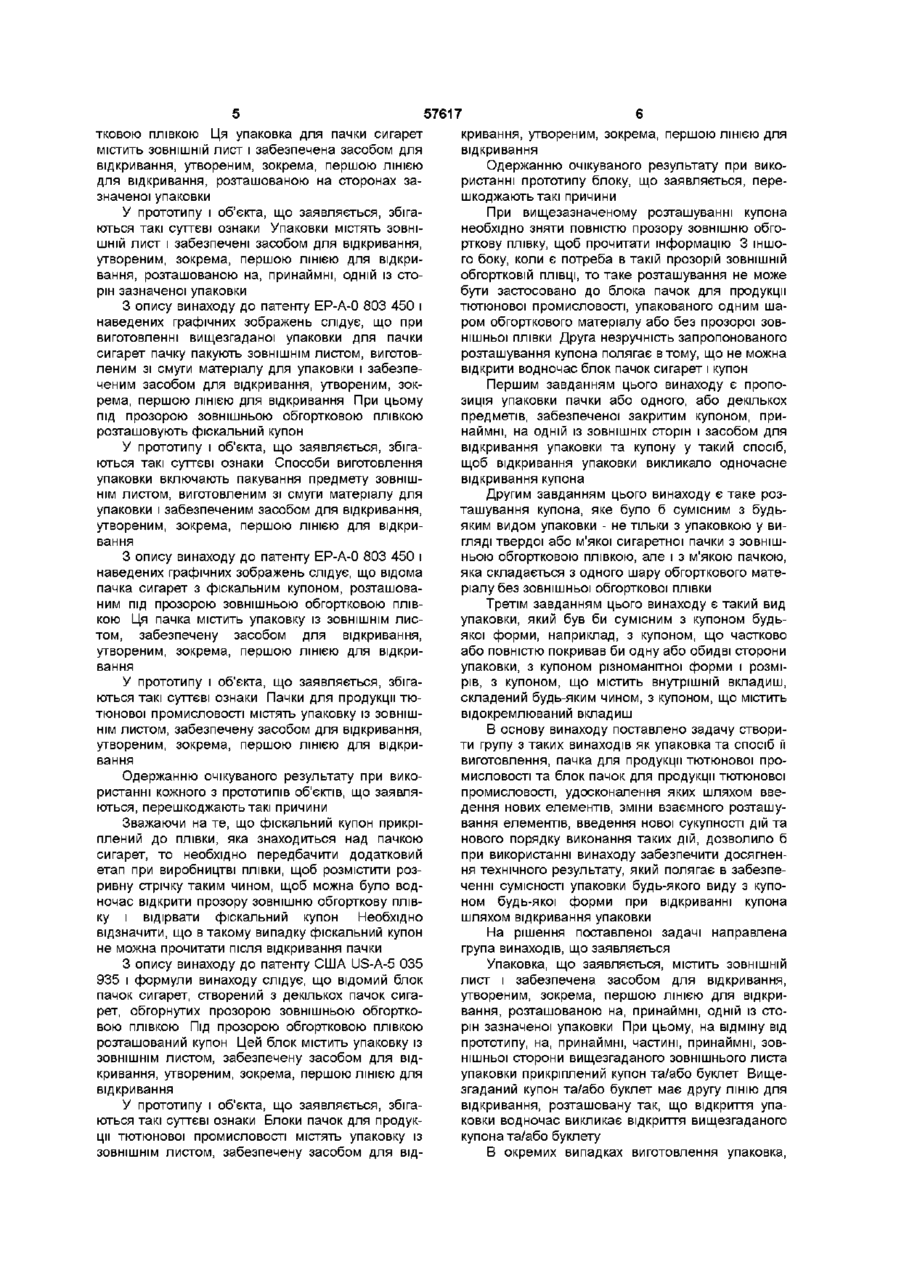

1 Упаковка, яка містить ЗОВНІШНІЙ ЛИСТ І за безпечена засобом для відкривання, утвореним, зокрема, першою ЛІНІЄЮ ДЛЯ відкривання (5, 17), розташованою на принаймні одній із сторін зазначеної упаковки, яка відрізняється тим, що на принаймні частині принаймні зовнішньої сторони вищезгаданого зовнішнього листа упаковки прикріплений купон та/або буклет (3), вищезгаданий купон та/або буклет має другу ЛІНІЮ ДЛЯ відкривання (7), розташовану так, що відкриття упаковки водночас викликає відкриття вищезгаданого купона та/або буклета 2 Упаковка за пунктом 1, яка відрізняється тим, що купон та/або буклет (3) утворений принаймні одним листом, складеним по принаймні одній лінії згину (15), частина (20) вищезгаданого листа, що розташована на протилежній стороні від лінії згину, закрита, вищезгадана друга ЛІНІЯ ДЛЯ відкривання (7) розташована між ЛІНІЄЮ згину (15) і вищезгаданою протилежною закритою частиною (20), купон та/або буклет прикріплений до упаковки так, що друга ЛІНІЯ ДЛЯ відкривання (7) розміщена паралельно і безпосередньо біля принаймні частини вищезгаданої першої лінії для відкривання (5, 17), вищезгаданий купон та/або буклет має першу частину (8), розташовану між ЛІНІЄЮ згину (15) і другою ЛІНІЄЮ для відкривання (7), та другу частину (10), розташовану між другою ЛІНІЄЮ ДЛЯ відкривання (7) і вищезгаданою протилежною закритою частиною (20), вищезгадана перша частина (8) купона та/або буклета прикріплена до першої частини (9) упаковки, в той час як друга частина (10) купона та/або буклета прикріплена до другої частини (11) упаковки 3 Упаковка за пп 1 або 2, яка відрізняється тим, що перша ЛІНІЯ для відкривання утворена розривною стрічкою (5, 17) 4 Упаковка за пп 1 або 2, яка відрізняється тим, що перша ЛІНІЯ для відкривання утворена першою ЛІНІЄЮ зменшеного опору механічному діянню, а також ниткою для розривання, накладеною на вищезгадану ЛІНІЮ для відкривання та розташованою на внутрішній поверхні вищезгаданого зовнішнього листа упаковки 5 Упаковка за одним з вищезгаданих пунктів, яка відрізняється тим, що друга ЛІНІЯ ДЛЯ відкривання (7) утворена другою ЛІНІЄЮ зменшеного опору механічному діянню 6 Упаковка за одним з пунктів 4 або 5, яка відрізняється тим, що перша та/або друга ЛІНІЯ зменшеного опору механічному діянню утворена перфораційною ЛІНІЄЮ 7 Упаковка за одним з пунктів 4 або 5, яка відрізняється тим, що перша та/або друга ЛІНІЯ зменшеного опору механічному діянню утворена ЛІНІЄЮ з меншою товщиною 8 Упаковка за одним з вищезгаданих пунктів, яка відрізняється тим, що принаймні одна частина (8, 10) купона та/або буклета (3) прикріплена до бокової сторони упаковки 9 Упаковка за пунктом 8, яка відрізняється тим, що частина (8, 10) купона та/або буклета (3) прикріплена до торцевої сторони упаковки 10 Упаковка за одним з вищезгаданих пунктів, яка відрізняється тим, що купон та/або буклет (3) має внутрішній вкладиш (25), який можна відкрити після відкривання купона та/або буклета після відкриття упаковки 11 Упаковка за одним з вищезгаданих пунктів, яка відрізняється тим, що купон та/або буклет (3) має внутрішній відокремлюваний вкладиш (19) 12 Упаковка за одним з вищезгаданих пунктів, яка відрізняється тим, що принаймні ділянка (23) купона та/або буклета (3), стосовна до упаковки (2, 16), яка включає кінчик на другій лінії для відкривання (7) і з якої починається відкривання купона та/або буклета (3), приклеєна до упаковки 13 Спосіб виготовлення упаковки, при якому предмет пакують ЗОВНІШНІМ ЛИСТОМ, виготовленим зі смуги матеріалу для упаковки і забезпеченим засобом для відкривання, утвореним, зокрема, першою ЛІНІЄЮ для відкривання, який відрізня О 1^ (О ю 57617 купонів та/або буклетів з купонної стрічки (47), на ється тим, що після пакування предмета запакояку купони та/або буклети (3) приклеєні послідовно ваний предмет переміщують на ДІЛЯНЦІ пакувальз інтервалом, а перед прикріпленням купон та/або ної машини (33) в певному напрямі, визначають буклет ВІДДІЛЯЮТЬ від купонної стрічки детектором положення запакованого предмета і формують команду на подачу купона та/або бук17 Спосіб за одним з пунктів 15 або 16, який відлета пристроєм, який розташовують в безпосерерізняється тим, що перед прикріпленням купона дній близькості від запакованого предмета, і прита/або буклета наносять клей на упаковку або смукріплюють купон та/або буклет на упаковку гу (41) для приклеювання купона та/або буклета означеного запакованого предмета (3), причому клей наносять у вигляді крапок або цілої лінії, або на цілу ділянку 14 Спосіб виготовлення упаковки, при якому предмет пакують ЗОВНІШНІМ ЛИСТОМ, виготовленим 18 Блок пачок для продукції тютюнової промислозі смуги матеріалу для упаковки і забезпеченим вості, який містить упаковку із ЗОВНІШНІМ ЛИСТОМ, засобом для відкривання, утвореним, зокрема, забезпечену засобом для відкривання, утвореним, першою ЛІНІЄЮ для відкривання, який відрізнязокрема, першою ЛІНІЄЮ ДЛЯ відкривання, який ється тим, що, перед пакуванням предмета, на відрізняється тим, що упаковка виконана згідно з певні ділянки на смузі з матеріалу для упаковки, одним з пунктів 1-12 яку розмотують в певному напрямку, поступово 19 Пачка для продукції тютюнової промисловості, прикріплюють купони та/або буклети, при цьому яка містить упаковку із ЗОВНІШНІМ ЛИСТОМ, забезпеприкріплення купонів та/або буклетів синхронізучену засобом для відкривання, утвореним, зокреють з пакувальною машиною ма, першою ЛІНІЄЮ для відкривання, яка відрізняється тим, що упаковка виконана згідно з одним з 15 Спосіб за одним з пунктів 13 або 14, який відпунктів 1-12 різняється тим, що прикріплення купона та/або буклета здійснюють пристроєм (35) для подачі 20 Упаковка за одним з пунктів 1-12, яка відрізкупонів та/або буклетів няється тим, що пристосована для упакування одної або декількох пачок або продуктів харчової 16 Спосіб за одним з пунктів 13 або 14, який відпромисловості різняється тим, що прикріплення купона та/або буклета здійснюють пристроєм (45) для подачі Цей винахід відноситься до упаковки з купоном з рекламною або з будь-якою іншою інформацією, що прикріплений не менше ніж на одній з ЗОВНІШНІХ сторін упаковки, до способу виготовлення упаковки такого типу, до пачки для продукції тютюнової промисловості та блоку пачок для продукції тютюнової промисловості, що містять упаковку такого типу Дана упаковка підходить, зокрема, але не тільки, для пачки сигарет з купоном на одній із сторін, який можна відкрити, щоб прочитати інформацію рекламного характеру, інформацію про спосіб застосування, умови конкурсу або інформацію з іншими ВІДПОВІДНИМИ вказівками В описі винаходу до патенту США US-A-5 035 935 наведено опис упаковки для пачки сигарет з купоном, розташованим під прозорою зовнішньою обгортковою плівкою Ця упаковка для пачки сигарет містить ЗОВНІШНІЙ лист і забезпечена засобом для відкривання, утвореним ЛІНІЄЮ ДЛЯ відкривання, розташованою на сторонах зазначеної упаковки У аналога і об'єкта, що заявляється, збігаються такі суттєві ознаки Упаковки містять ЗОВНІШНІЙ лист і забезпечені засобом для відкривання, утвореним ЛІНІЄЮ для відкривання, розташованою на, принаймні, одній із сторін зазначеної упаковки З опису винаходу до патенту США US-A-5 035 935 і наведених графічних зображень слідує, що при виготовленні вищезгаданої упаковки для пачки сигарет здійснюють пакування з використанням смуги з матеріалу для упаковки При цьому під прозорою зовнішньою обгортковою плівкою розташовують купон, а упаковку забезпечують засо бом для відкривання У аналога і об'єкта, що заявляється, збігаються такі суттєві ознаки Способи виготовлення упаковки включають пакування предмету з використанням смуги з матеріалу для упаковки З опису винаходу до патенту США US-A-5 035 935 і наведених графічних зображень слідує, що відома пачка сигарет з купоном, розташованим під прозорою зовнішньою обгортковою плівкою Ця пачка містить упаковку із ЗОВНІШНІМ ЛИСТОМ, забезпечену засобом для відкривання, утвореним, зокрема, першою ЛІНІЄЮ для відкривання У аналога і об'єкта, що заявляється, збігаються такі суттєві ознаки Пачки для продукції тютюнової промисловості містять упаковку із ЗОВНІШНІМ листом, забезпечену засобом для відкривання, утвореним, зокрема, першою ЛІНІЄЮ ДЛЯ відкривання Одержанню очікуваного результату при використанні кожного з аналогів об'єктів, що заявляються, перешкоджають такі причини При вищезазначеному розташуванні купона необхідно зняти повністю прозору зовнішню обгорткову плівку, щоб прочитати інформацію 3 іншого боку, коли є потреба в такій прозорій ЗОВНІШНІЙ обгортковій ПЛІВЦІ, то таке розташування не може бути застосовано до упаковки з одним шаром обгорткового матеріалу або без прозорої зовнішньої плівки Друга незручність запропонованого розташування купона полягає в тому, що не можна відкрити водночас пачку сигарет і купон В описі винаходу до патенту ЕР-А-0 803 450 наведено опис упаковки для пачки сигарет з фіскальним купоном під прозорою зовнішньою обгор тковою плівкою Ця упаковка для пачки сигарет містить ЗОВНІШНІЙ лист і забезпечена засобом для відкривання, утвореним, зокрема, першою ЛІНІЄЮ для відкривання, розташованою на сторонах зазначеної упаковки У прототипу і об'єкта, що заявляється, збігаються такі суттєві ознаки Упаковки містять ЗОВНІШНІЙ лист і забезпечені засобом для відкривання, утвореним, зокрема, першою ЛІНІЄЮ ДЛЯ відкривання, розташованою на, принаймні, одній із сторін зазначеної упаковки З опису винаходу до патенту ЕР-А-0 803 450 і наведених графічних зображень слідує, що при виготовленні вищезгаданої упаковки для пачки сигарет пачку пакують ЗОВНІШНІМ ЛИСТОМ, виготовленим зі смуги матеріалу для упаковки і забезпеченим засобом для відкривання, утвореним, зокрема, першою ЛІНІЄЮ для відкривання При цьому під прозорою зовнішньою обгортковою плівкою розташовують фіскальний купон У прототипу і об'єкта, що заявляється, збігаються такі суттєві ознаки Способи виготовлення упаковки включають пакування предмету ЗОВНІШНІМ листом, виготовленим зі смуги матеріалу для упаковки і забезпеченим засобом для відкривання, утвореним, зокрема, першою ЛІНІЄЮ ДЛЯ відкривання З опису винаходу до патенту ЕР-А-0 803 450 і наведених графічних зображень слідує, що відома пачка сигарет з фіскальним купоном, розташованим під прозорою зовнішньою обгортковою плівкою Ця пачка містить упаковку із ЗОВНІШНІМ ЛИСТОМ, забезпечену засобом для відкривання, утвореним, зокрема, першою ЛІНІЄЮ ДЛЯ відкривання У прототипу і об'єкта, що заявляється, збігаються такі суттєві ознаки Пачки для продукції тютюнової промисловості містять упаковку із ЗОВНІШНІМ листом, забезпечену засобом для відкривання, утвореним, зокрема, першою ЛІНІЄЮ ДЛЯ відкривання Одержанню очікуваного результату при використанні кожного з прототипів об'єктів, що заявляються, перешкоджають такі причини Зважаючи на те, що фіскальний купон прикріплений до плівки, яка знаходиться над пачкою сигарет, то необхідно передбачити додатковий етап при виробництві плівки, щоб розмістити розривну стрічку таким чином, щоб можна було водночас відкрити прозору зовнішню обгорткову плівку і відірвати фіскальний купон Необхідно відзначити, що в такому випадку фіскальний купон не можна прочитати після відкривання пачки З опису винаходу до патенту США US-A-5 035 935 і формули винаходу слідує, що відомий блок пачок сигарет, створений з декількох пачок сигарет, обгорнутих прозорою зовнішньою обгортковою плівкою Під прозорою обгортковою плівкою розташований купон Цей блок містить упаковку із ЗОВНІШНІМ листом, забезпечену засобом для відкривання, утвореним, зокрема, першою ЛІНІЄЮ ДЛЯ відкривання У прототипу і об'єкта, що заявляється, збігаються такі суттєві ознаки Блоки пачок для продукції тютюнової промисловості містять упаковку із ЗОВНІШНІМ листом, забезпечену засобом для від 57617 кривання, утвореним, зокрема, першою ЛІНІЄЮ ДЛЯ відкривання Одержанню очікуваного результату при використанні прототипу блоку, що заявляється, перешкоджають такі причини При вищезазначеному розташуванні купона необхідно зняти повністю прозору зовнішню обгорткову плівку, щоб прочитати інформацію 3 іншого боку, коли є потреба в такій прозорій ЗОВНІШНІЙ обгортковій ПЛІВЦІ, то таке розташування не може бути застосовано до блока пачок для продукції тютюнової промисловості, упакованого одним шаром обгорткового матеріалу або без прозорої зовнішньої плівки Друга незручність запропонованого розташування купона полягає втому, що не можна відкрити водночас блок пачок сигарет і купон Першим завданням цього винаходу є пропозиція упаковки пачки або одного, або декількох предметів, забезпеченої закритим купоном, принаймні, на одній із ЗОВНІШНІХ сторін і засобом для відкривання упаковки та купону у такий спосіб, щоб відкривання упаковки викликало одночасне відкривання купона Другим завданням цього винаходу є таке розташування купона, яке було б сумісним з будьяким видом упаковки - не тільки з упаковкою у вигляді твердої або м'якої сигаретної пачки з зовнішньою обгортковою плівкою, але і з м'якою пачкою, яка складається з одного шару обгорткового матеріалу без зовнішньої обгорткової плівки Третім завданням цього винаходу є такий вид упаковки, який був би сумісним з купоном будьякої форми, наприклад, з купоном, що частково або повністю покривав би одну або обидві сторони упаковки, з купоном різноманітної форми і розмірів, з купоном, що містить внутрішній вкладиш, складений будь-яким чином, з купоном, що містить відокремлюваний вкладиш В основу винаходу поставлено задачу створити групу з таких винаходів як упаковка та спосіб її виготовлення, пачка для продукції тютюнової промисловості та блок пачок для продукції тютюнової промисловості, удосконалення яких шляхом введення нових елементів, зміни взаємного розташування елементів, введення нової сукупності дій та нового порядку виконання таких дій, дозволило б при використанні винаходу забезпечити досягнення технічного результату, який полягає в забезпеченні сумісності упаковки будь-якого виду з купоном будь-якої форми при відкриванні купона шляхом відкривання упаковки На рішення поставленої задачі направлена група винаходів, що заявляється Упаковка, що заявляється, містить ЗОВНІШНІЙ лист і забезпечена засобом для відкривання, утвореним, зокрема, першою ЛІНІЄЮ ДЛЯ відкривання, розташованою на, принаймні, одній із сторін зазначеної упаковки При цьому, на відміну від прототипу, на, принаймні, частині, принаймні, зовнішньої сторони вищезгаданого зовнішнього листа упаковки прикріплений купон та/або буклет Вищезгаданий купон та/або буклет має другу ЛІНІЮ ДЛЯ відкривання, розташовану так, що відкриття упаковки водночас викликає відкриття вищезгаданого купона та/або буклету В окремих випадках виготовлення упаковка, 57617 що заявляється, характеризується такими ВІДМІТНИМИ ВІД прототипу ознаками Купон та/або буклет утворений, принаймні, одним листом, складеним по, принаймні, одній лінії згину, частина вищезгаданого листа, що розташована на протилежній стороні від лінії згину, закрита, вищезгадана друга ЛІНІЯ для відкривання розташована між ЛІНІЄЮ зги ну і вищезгаданою протилежною закритою частиною, купон прикріплений до упаковки так, що друга ЛІНІЯ для відкривання розміщена паралельно і безпосередньо біля, принаймні, частини вищезгаданої першої лінії для відкривання, вищезгаданий купон та/або буклет має першу частину, розташовану між ЛІНІЄЮ згину і другою ЛІНІЄЮ для відкривання, та другу частину, розташовану між другою ЛІНІЄЮ для відкривання і вищезгаданою протилежною закритою частиною, вищезгадана перша частина купона та/або буклету прикріплена до першої частини упаковки, в той час як друга частина купона та/або буклету прикріплена до другої частини упаковки Перша ЛІНІЯ ДЛЯ відкривання утворена розривною стрічкою Перша ЛІНІЯ ДЛЯ відкривання утворена першою ЛІНІЄЮ зменшеного опору механічному діянню, а також ниткою для розривання, накладеною на вищезгадану ЛІНІЮ для відкривання та розташованою на внутрішній поверхні вищезгаданого зовнішнього листа упаковки Друга ЛІНІЯ для відкривання утворена другою ЛІНІЄЮ зменшеного опору механічному діянню Перша та/або друга ЛІНІЯ зменшеного опору механічному діянню утворена перфораційною ЛІНІЄЮ Перша та/або друга ЛІНІЯ зменшеного опору механічному діянню утворена ЛІНІЄЮ з меншою товщиною Принаймні одна частина купона та/або буклету прикріплена до бокової сторони упаковки Частини купона та/або буклету прикріплена до торцевої сторони упаковки Купон та/або буклет має внутрішній вкладиш, який можна відкрити після відкривання купона та/або буклету після відкриття упаковки Купон та/або буклет має внутрішній відокремлюваний вкладиш Принаймні, ділянка купона та/або буклету, стосовна до упаковки, яка містить кінчик на другій лінії для відкривання і з якої починається відкривання купона, приклеєна до упаковки Упаковка з вищезазначеними ознаками є пристосованою для упакування одної або декількох пачок або продуктів харчової промисловості Перший варіант способу виготовлення упаковки, що заявляється, включає пакування предмету ЗОВНІШНІМ листом, виготовленим зі смуги матеріалу для упаковки і забезпеченим засобом для відкривання, утвореним, зокрема, першою ЛІНІЄЮ ДЛЯ відкривання При цьому, на відміну від прототипу, після пакування предмету запакований предмет переміщують на ДІЛЯНЦІ пакувальної машини в певному напрямі, визначають детектором положення запакованого предмету і формують команду на подачу купона та/або буклету пристроєм, який розташовують в безпосередній близькості від запакованого предмету, і прикріплюють купон та/або буклет на упаковку означеного запакованого предмету Другий варіант способу виготовлення упаковки, що заявляється, включає пакування предмету ЗОВНІШНІМ листом, виготовленим зі смуги матеріалу для упаковки і забезпеченим засобом для від 8 кривання, утвореним, зокрема, першою ЛІНІЄЮ ДЛЯ відкривання При цьому, на відміну від прототипу, перед пакуванням предмету, на певні ділянки на смузі з матеріалу для упаковки, яку розмотують в певному напрямку, поступово прикріплюють купони та/або буклети, при цьому прикріплення купонів та/або буклетів синхронізують з пакувальноюмашиною В окремих випадках виготовлення упаковки способи, що заявляються як варіанти, характеризуються такими ВІДМІТНИМИ від прототипу ознаками Прикріплення купона та/або буклету здійснюють пристроєм для подачі купонів та/або буклетів Прикріплення купона та/або буклету здійснюють пристроєм для подачі купонів та/або буклетів з купонної стрічки, на яку купони та/або буклети приклеєні послідовно з інтервалом, а перед прикріпленням купон та/або буклет ВІДДІЛЯЮТЬ ВІД купонної стрічки Перед прикріпленням купона та/або буклету наносять клей на упаковку або смугу для приклеювання купона та/або буклету, причому клей наносять у вигляді точок або цілої лінії або на цілу ділянку Пачка для продукції тютюнової промисловості, яка заявляється, містить упаковку із ЗОВНІШНІМ листом, забезпечену засобом для відкривання, утвореним, зокрема, першою ЛІНІЄЮ ДЛЯ відкривання При цьому, на відміну від прототипу, упаковка виконана згідно з вищезазначеним Блок пачок для продукції тютюнової промисловості, який заявляється, містить упаковку із ЗОВНІШНІМ листом, забезпечену засобом для відкривання, утвореним, зокрема, першою ЛІНІЄЮ ДЛЯ відкривання При цьому, на відміну від прототипу, упаковка виконана згідно з вищезазначеним При використанні винаходу очікується досягнення технічного результату, що полягає в забезпеченні сумісності упаковки будь-якого виду з купоном будь-якої форми при відкриванні купона шляхом відкривання упаковки Між ознаками винаходу і очікуваним технічним результатом існує такий причинно-наслідковий зв'язок Прикріплення купона та/або буклету до, принаймні, частини, принаймні, зовнішньої сторони вищезгаданого зовнішнього листа упаковки і виготовлення вищезгаданого купона та/або буклету з другою ЛІНІЮ для відкривання, яка розташована так, що вона майже співпадає з першою ЛІНІЄЮ для відкривання, яка розташована на, принаймні, одній із сторін вищезазначеного зовнішнього листа упаковки, забезпечує при відкритті упаковки водночас і відкриття вищезгаданого купона та/або буклету При цьому форма упаковки не має значення і може бути не тільки прямокутною, як представлено нижче, але може бути й іншою, наприклад, циліндричною Так можна упакувати тверду або м'яку пачку з одним шаром обгорткового матеріалу як з прозорою обгортковою плівкою, так і без неї Така упаковка може служити зовнішньою упаковкою, що обгортає більшу частину пачок або предметів будь-якої форми, як, наприклад, упаковка блока пачок для продукції тютюнової промисловості Сам купон та/або буклет може мати різноманітну форму і складатися більш ніж з двох довільно зігнутих або приклеєних листів при цьому кожний лист може мати декілька сторінок Форма купона може бути, наприклад, у вигляді маленької книжечки або у вигляді гармошки Опис винаходу на прикладах його здійснення проілюстровано фігурами, які додаються, де на фиг 1 представлений перший варіант здійснення винаходу - упаковка з купоном у закритому стані, на фіг 2 представлена та ж сама упаковка, що й на фіг1, в момент, коли частина прозорої зовнішньої обгорткової плівки видалена і купон відкрито, на фіг 3 представлений інший варіант здійснення винаходу - упаковка з купоном, на фіг 4 представлений ще один варіант здійснення винаходу - упаковка з купоном, на фіг 5 представлений ще один варіант здійснення винаходу - упаковка з купоном, на фіг 6 представлений перший варіант здійснення винаходу - купон в поперечному перерізі в закритому стані, на фіг 7 представлений перший варіант здійснення винаходу - купон в поперечному перерізі у відкритому стані, на фіг 8 представлений другий варіант здійснення винаходу - купон в поперечному перерізі в закритому стані, на фіг 9 представлений другий варіант здійснення винаходу - купон в поперечному перерізі у відкритому стані, на фіг 10 представлена схема щодо одного способу виготовлення упаковки з купоном, на фіг 11 представлена схема щодо другого способу виготовлення упаковки з купоном Хоча фігури і опис, що наведено нижче, відносяться до упаковки пачок сигарет, поняття "пачка" і "упаковка" повинні бути поширені і застосовані до будь-якого виду упаковки для будь-якої продукції, на якій можна розмістити купон згідно з одним або другим описаним способом Форма упаковки може бути не тільки прямокутною, як представлено нижче, але й іншою, наприклад, циліндричною На фіг 1 зображена пачка 1 сигарет, наприклад, тверда, яка має упаковку, утворену ЗОВНІШНІМ листом з обгорткової плівки 2 здебільшого з прозорого матеріалу, такого як, наприклад, целофан, поліпропілен,або будь-якого іншого, що звичайно застосовується для цих цілей Упаковка пачки 1 має купон 3, розташований на одній з її сторін зовні на обгортковій ПЛІВЦІ 2 Зовнішня поверхня 4 купона 3 видима і може мати логотип, рекламу або будь-яку іншу інформацію При продажу пачки 1 купон 3 повинен бути закритий, відкрити купон для отримання інформації, яку він містить, або добратися до вмісту пачки можна тільки лише під час або після відкривання пачки 1 Засіб, за допомогою якого купон закривається, детально описано нижче, разом з поясненнями щодо фіг 6 Щоб відкрити пачку 1, обгорткова плівка 2 забезпечена засобом для відкривання, утвореним, зокрема, першою ЛІНІЄЮ ДЛЯ відкривання у виді розривної стрічки 5, яка є складовою частиною обгорткової плівки 2 і яка робить виток навколо пачки по бокових сторонах Край розривної стрічки 5 має кінчик 6, за який можна взятися та який представлено на фігурі у розгорнутому стані На купоні 3 є друга ЛІНІЯ ДЛЯ відкривання 7, по якій 57617 10 зменшено опір механічному діянню, наприклад, шляхом застосування послідовної перфорації Ця друга ЛІНІЯ для відкривання 7, що утворена другою ЛІНІЄЮ зменшеного опору механічному діянню, розташована, головним чином, паралельно ДІЛЯНЦІ розривної стрічки 5 Друга ЛІНІЯ ДЛЯ відкривання 7 зменшеного опору механічному діянню ділить купон 3 на дві частини, при цьому перша частина 8, більша за розмірами, фіксується на нижній частині 9 упаковки з обгорткової плівки 2, що залишається на пачці 1 після її відкриття, а друга частина 10 фіксується на верхній частині 11 упаковки з обгорткової плівки 2, що знімається після відкриття пачки 1 і видаляється Завдяки тому, що друга ЛІНІЯ для відкривання 7 розташована паралельно вищезгаданій розривній стрічці 5, за яку тягнуть під час відкривання пачки 1, щоб видалити верхню частину 11 упаковки з обгорткової плівки 2, водночас відкривається купон 3, і споживач одержує доступ до інформації і може прочитати и На фіг 2 зображена та ж сама пачка зі знятою розривною стрічкою 5 і видаленою верхньою частиною 11 упаковки з обгорткової плівки 2 та з залишеною нижньою частиною 9 упаковки з обгорткової плівки 2 на пачці 1, до якої прикріплений купон 3 Верхню частину 12 пачки 1 можна тепер відкрити, щоб дістати сигарети або ІНШІ предмети, що там знаходяться Водночас внутрішні поверхні або сторінки 13 і 14 купона 3, до яких раніше не було доступу при закритій пачці, тепер доступні, якщо відігнути купон 3 по лінії згину 15 На фіг 3 зображено інший варіант здійснення винаходу Упаковка 16 пачки 1 сигарет складається з зовнішнього листа з обгорткового матеріалу в один шар, як описано, наприклад, в патенті ЕР-В-0 633 201 Така м'яка пачка 1 сигарет не має додаткової зовнішньої обгорткової плівки 2 на самій пачці Ця упаковка має першу ЛІНІЮ ДЛЯ відкривання, що утворена розривною стрічкою 17, яка має кінчик 18 Купон 3, зображений на цій фігурі, має круглу форму, але може бути будь-якої іншої форми, і має ЛІНІЮ згину 15, а також другу ЛІНІЮ ДЛЯ відкривання 7 зменшеного опору механічному діянню Необхідно відзначити, що в описах, наведених вище, верхня торцева сторона пачки 1 містить засіб закриття із складеної обгорткової плівки 2, як для варіанта здійснення винаходу за фіг1, або із заготівки для зовнішнього листа упаковки 16, як для варіанта здійснення винаходу за фіг 3 Наявність засобу закриття не дозволяє використати розривну стрічку із-за накладення зігнутих шарів Однак, якщо хочуть розмістити купон 3 на стороні пачки 1, що має зігнуті шари плівки або листа упаковки, як, наприклад, на верхній торцевій стороні або на нижній торцевій стороні, тоді необхідно виготовити пачку 1 так, як показано на фіг 4, або передбачити, щоб розривна стрічка 5 була розміщена ближче до верхньої торцевої сторони і робила оберт, щоб фіксувати більшу частину 8 купона 3, головним чином, на верхній торцевій стороні, а другу частину 10 купону треба відігнута до бокової сторони упаковки так, щоб ЛІНІЯ зменшеного опору механічному діянню - друга ЛІНІЯ ДЛЯ відкривання 7 - співпадала з деякою частиною першої лінії для відкривання, утвореною розривною стрічкою 5 12 11 57617 На фіг 5 зображено ще один варіант здійсненклеєм, але можна передбачити декілька крапок, ня винаходу, в якому купон 3 відкривається в обипунктирну ЛІНІЮ або декілька ЛІНІЙ 22 для склеюдві сторони (у вигляді стулок) Купон 3, наведений вання Щоб купон 3 легко відкривався, необхідно, тут, повністю закриває всю сторону пачки 1 Розщоб хоча б ділянка 23 (дивися фіг 1) купона 3, яка ривна стрічка 5 розміщена ближче не до краю кувключає кінчик на другій лінії для відкриванні 7 пона 3, а до його центру так, щоб купон відкривавзменшеного опору механічному діянню і з якої пося в протилежні сторони В прикладі, наведеному чинається відкривання купона 3, була добре прина фігурі, розривна стрічка 5 вже знята і зовнішня клеєна по лінії склеювання 24 на обгортковій ПЛІВЦІ обгорткова плівка 2 розірвана по другій лінії для 2, що має першу ЛІНІЮ ДЛЯ відкривання, яка утвовідкривання 7 зменшеного опору механічному дірена розривною стрічкою 5 Таким чином, коли янню купона 3, що дає можливість відкрити купон споживач тягне за розривну стрічку 5, частина куЗ в протилежні сторони Нема необхідності втому, пона 3 залишається на пачці 1, і купон легко відщоб обидві частини 8 і 10 купона 3 були однакокривається вими за розмірами, одна з вищезгаданих частин На фіг 7 зображений той же купон 3 після відкупона може бути більше за другу Немає необхідкривання і, ВІДПОВІДНО, після розриву обгорткової ності в тому, щоб купон 3 був розміщений так, щоб плівки 2 Для цього споживач тягне за розривну друга ЛІНІЯ для відкривання 7, по якій відкриваєтьстрічку 5, поділяючи обгорткову плівку 2 на дві ся упаковка, була паралельною лінії згину 15, розчастини 9 і 11 Більша частина 8 купона 3 залишамістивши обидві лінії під довільним кутом, можна ється прикріпленою до нижній частини 9 упаковки забезпечити, щоб обидві половини були різних з обгорткової плівки 2, яка, в свою чергу, залишарозмірів Друга частина 10 купона, яка прикріплена ється на пачці 1, в той час як друга частина 10 до верхньої частини 11 упаковки, яка видаляється, купона 3 видаляється з верхньою частиною 11 може щільно до неї прилягати, щоб и легко можна упаковки з обгорткової плівки 2 Після того, як упабуло ВІДДІЛИТИ повністю або частково, або мати ковка відкрита по другій ЛІНІЯХ ДЛЯ відкривання відокремлюваний вкладиш 19, який має здатність зменшеного опору механічному діянню, можна клеїтися сам Згідно з даним варіантом здійснення відкрити купон 3, розігнувши його по лінії згину 15, винаходу перша частина 8 купона розташована на і прочитати інформацію, що міститься на внутріпередній або боковій стороні пачки, в той час як шніх сторінках 13 і 14 купона З друга частина 10 купона розташована на верхній Як було вказано вище при описуванні фіг 5, торцевій стороні пачки, як показано на фіг 4 Такий немає необхідності в тому, щоб друга ЛІНІЯ ДЛЯ варіант добре підходить для м'якої пачки з одним відкривання 7 зменшеного опору механічному дішаром обгорткового матеріалу, як описано вище янню була розміщена біля частини 20 купона, ця ЛІНІЯ може бути розміщена в будь-якому МІСЦІ між На фіг 6 і 7 а також на фіг 8 і 9 показані два цією частиною і ЛІНІЄЮ згину 15 ІНШІ можливі варіанти здійснення винаходу - купон З в поперечному перерізі На фіг 8 зображений наступний варіант здійсНа фіг 6 купон 3 виготовлений з одного листа, нення винаходу щодо купона 3 Купон 3 виготовскладеного по лінії згину 15 Частина 20 купона З, лений і прикріплений так, як щойно було описано, яка знаходиться на протилежній від лінії згину 15 за винятком того, що є внутрішній вкладиш 25 у стороні, закрита за допомогою, наприклад, будьвиді листа, який зібраний в гармошку та прикріпякого закриваючого засобу, наприклад, стрічки з лений клеєм 26 до поверхні першого листа сторінклеєм 21 або гофрів, точкового покриття клеєм ки 14 купону ближче до лінії згину 15 Довжина так, щоб купон був закритий до відкривання упакокожної сторінки вкладиша 25 така, щоб сторінки не вки Можна замість одного складеного листа виконакладалися на другу ЛІНІЮ ДЛЯ відкривання 7 ристати два листи, з'єднані уздовж лінії згину 15 на зменшеного опору механічному діянню першого стороні, протилежній частині 20 Друга ЛІНІЯ ДЛЯ листа Як і раніше, після відкриття пачки 1 і купона відкривання 7 зменшеного опору механічному діЗ можна розпочати відкриття сторінок 27 - 32 янню, наприклад, перфорована ЛІНІЯ на обох стовкладиша 25 і, крім того, сторінок 13 і 14 першого ронах накладених друг на друга листів, розміщена листа недалеко від стрічки з клеєм 21, друга ЛІНІЯ ДЛЯ В якості варіанта можна розмістити відокремвідкривання 7 зменшеного опору механічному ділюваний вкладиш 19, який має здатність клеїтися янню поділяє купон 3 на більшу першу частину 8 і сам, на одній або декількох сторінках 27 - 32 або меншу другу частину 10 Поверхня з'єднання, що 13 і 14 Цей відокремлюваний вкладиш 19, який розташована на стороні, протилежній стороні зовмає здатність клеїтися сам, може мати інформацію нішньої поверхні 4 купона, яка видна зовні пачки 1, про умови колекціонування, талон для участі в частково покрита клеєм на ДІЛЯНЦІ, ВІДПОВІДНІЙ конкурсі або лотереї або іншу інформацію такого обгортковій ПЛІВЦІ 2 таким чином, щоб друга ЛІНІЯ характеру Зазначений вище відокремлюваний для відкривання 7 проходила паралельно і частковкладиш 19 можна відклеїти, коли купон 3 відкриво накладалася на ділянку розривної стрічки 5 і то Такий відокремлюваний вкладиш можна пещоб більша частина 8 купона 3 накладалась на редбачити на купоні першого варіанта здійснення нижню частину 9 упаковки з обгорткової плівки 2, винаходу яка в подальшому залишається на пачці 1, а друга Описані варіанти здійснення винаходу щодо частина 10 купона 3 із стрічкою клею 21 накладакупона 3, розташованого на обгортковій ПЛІВЦІ 2, лась на верхню частину 11 упаковки з обгорткової підходять для такого ж купона 3, розташованого на плівки 2, яка після відкриття пачки 1 видаляється зовнішньому листі упаковки 16, такій як на фіг З Крім того, поверхня купона 3, яка приклеюється до На фіг 6 і 7, а також на фіг 8 і 9 показані два обгорткової плівки 2, заздалегідь покривається можливі варіанти здійснення винаходу щодо купо 14 13 57617 на 3, серед можливих багатьох інших, а саме куНа фіг 10 схематично зображений приклад пон 3 може складатися більш ніж з двох довільно щодо першого варіанту способу виготовлення упазігнутих листів або приклеєних будь-яким спосоковки з купоном по одному з описаних або можлибом, як було вже описано, кожний лист може мати вих варіантів здійснення винаходу Даний спосіб таку КІЛЬКІСТЬ сторінок, яка відрізняється від вже базується на тому, що купон 3 повинен міститися описаних варіантів Форма купона 3 може бути на ЗОВНІШНІЙ поверхні упаковки і що він може місрізноманітною, наприклад, у вигляді маленької титися на пачці 1, упакування якої закінчено книжечки або у вигляді гармошки Довжина і шиНа ДІЛЯНЦІ пакувальної машини 33, на якій парина купона 3 визначається розмірами сторони чки 1, наприклад, на стрічковому конвеєрі 34 рупачки 1, до якої купон 3 буде приклеєний На фіг 1 хаються в напрямку, означеному стрілкою, знахоі 3 видно, що розміри купона частково співпадають диться пристрій 35 для подачі купонів, відомої з розмірами передньої сторони пачки, в той час як конструкції, з нагромаджувачем 36, нагромаджена фіг 5 купон повністю закриває сторону пачки, а ним купонами 3 Детектор 37, наприклад, фотокупон на фіг 4 частково охоплює дві прилеглі одна елемент, визначає наявність і положення пачки 1 в до одної сторони На фіг 3 показано, що купон З області роботи пристрою 35 для подачі купонів і може мати іншу ніж квадратну або прямокутну через блок управління 38 регулює роботу приформу Друга ЛІНІЯ для відкривання 7 зменшеного строю 35 для подачі купонів, за допомогою якого опору механічному діянню може мати будь-яку подають купон 3 на пачку 1, яка находиться на зручну форму, наприклад, розривної стрічки, перпозиції, з урахуванням розрахованого положення фораційної стрічки або стрічки з меншою товщипачки таким чином, щоб друга ЛІНІЯ ДЛЯ відкриванною Бажаним є закритий купон 3, який було опиня 7 зменшеного опору механічному діянню купона сано вище, з другою ЛІНІЄЮ для відкривання 7 З співпадала з першою ЛІНІЄЮ зменшеного опору зменшеного опору механічному діянню та з адгемеханічному діянню на упаковці пачки 1 Якщо зійним шаром, який має здатність клеїтися сам, зворотна сторона купона має шар клею, купон або без нього, який одержаний у готовому виді від притискують прямо до упаковки В протилежному виробника купонів, щоб бути застосованим на упавипадку блок управління 38 регулює роботу додаковці, як це описано нижче ткового пристрою 39 для нанесення клею у вигляді точок, цілої лінії або цілої ділянки для приклеюЩо стосується упаковки, то вже уточнювалося, вання, щоб забезпечити процес наклеювання кущо мова може йти про тверду або м'яку упаковку з пона 3 на пачку 1 зовнішньою обгортковою захисною плівкою або без неї, призначену не тільки для упаковки сигарет Перевага цього способу полягає в тому, що це або іншої продукції тютюнової промисловості При обладнання дуже просте по своїй конструкції, мацьому пачка для продукції тютюнової промисловологабаритне і його можна встановити на будь-якій сті повинна містити упаковку, виконану так, як було ДІЛЯНЦІ пакувальної машини 33, де пачки перемізазначено вище з посиланням на Фіг 1 - 9 щуються згідно з описом Це обладнання може бути встановлено навіть на простому пристрої для З опису, наведеного вище, видно, що купон З переміщення пачок згідно з одним з декількох описаних або можливих варіантів здійснення винаходу може розташовуваНа фіг 11 схематично зображений приклад тися на самому зовнішньому шарі упаковки будьщодо іншого варіанту способу виготовлення упаякого типу із засобом для відкривання подібним до ковки з купоном за одним з декількох описаних або розривної стрічки Мова може йти про упаковку, як можливих варіантів здійснення винаходу В цьому було написано, для продукції будь-якого виду в випадку купон 3 розташовують на частині упаковки тютюновій, харчовій промисловості або будь-якій до того, як вона буде застосована до предмета ІНШІЙ Упаковка, про яку йдеться в даному випадку, або пачки, що треба упакувати може служити зовнішньою упаковкою, що обгортає Частина зображеної на фіг 11 машини 40 є, більшу частину пачок або предметів будь-якої фонаприклад, частиною машини для виготовлення рми, як, наприклад, упаковка блока сигарет При упаковок зі смуги 41 матеріалу, призначеного для цьому блок пачок для продукції тютюнової промивиготовлення упаковок, зазначена вище смуга 41 словості повинен містити упаковку, виконану так, подається з котушки, яка не представлена на фіяк було зазначено вище з посиланням на Фіг 1 - 9 гурі Пристрій, який тягне смугу 41 в напрямку, означеному стрілкою, також не наведений на фігуМожливі засоби відкривання упаковки, придарі Засіб для розрізування смуги схематично предтні до роботи, що вже згадувались, можуть злегка ставлений обертким ножем 42 і опорним роликом відрізнятися від тих, що були описані, наприклад, 43, розташованим на протилежній стороні, послірозривна стрічка 5 або 17, що утворює першу ЛІдовно розрізає смугу 41 на заготовки, призначені НІЮ для відкривання, може бути замінена на роздля упаковки Блок управління 44 забезпечує роташовану всередині упаковки розривну нитку, що боту оберткого ножа 42 Після розрізування смуги буде працювати за тим же принципом, що і стріч41 заготовки обробляють відомим способом, щоб з ка Мова може також йти про нанесення перфоракожної отримати упаковку Перша ЛІНІЯ ДЛЯ відкриції по другій лінії для відкривання 7 або, більш часвання 5 - ЛІНІЯ зменшеного опору механічному діто, про зменшення механічного опору розтягу по янню - в подовжньому напрямку вже нанесена на наміченій ЛІНІЙ на упаковці, наприклад, шляхом смугу 41 зменшення товщини обгорткового матеріалу в певному МІСЦІ, що досягається будь-яким відомим Пристрій, описаний вище, доповнений приспособом строєм 45 для подачі купонів 3, який має просту конструкцію Пристрій 45 містить засіб для закріпМожуть бути розглянуті численні способи, що лення котушки 46 з купонною стрічкою 47, на яку дозволяють виготовити таку упаковку з купоном З 16 15 57617 купони 3 тимчасово приклеєні один за одним на упаковці, куди він повинен бути приклеєний невеликій відстані один від одного Пристрій 45 Цей приклад способу установлення купона З для подачі купонів також має засіб для закріпленна смугу 41 є тільки ілюстрацією способу установня другої котушки 48, на яку намотують купонну лення купона 3 на смугу 41 матеріалу, який пристрічку 47 після того, як купони 3 вже від неї віддізначений для виготовлення упаковки ВІДОМІ ІНШІ лені відомим способом всередині пристрою 45 пристрої для отримання упаковки із смуги 41, які Кожний відділений купон 3 подається за допомоможна обладнати пристроєм 45 для подачі купогою пневматичного або будь-якого іншого принів, синхронізованим таким чином, щоб сумістити строю на лапку 49, розташовану поруч зі смугою обидві лінії зменшеного опору механічному діянню 41 відразу ж перед обертким ножем 42, лапка 49 і забезпечити прикріплення купона на смугу шляхом надавлювання боковою поверхнею по всій Стрічковий конвеєр 34, що зображений на ширині смуги 41 притискає купон 3 до заготовки фіг 10, можна обладнати пристроєм 45 для подачі таким чином, щоб друга ЛІНІЯ ДЛЯ відкривання 7 купонів, який зображений на фіг 11, а пристрій для зменшеного опору механічному діянню купона виготовлення упаковок із смуги, такий як на фіг 11, розташувалася паралельно першій лінії зменшеможна обладнати пристроєм 35 для подачі купоного опору механічному діянню на смузі 41 3 пронів, який зображено на фіг 10 тилежної сторони можна передбачити опору 50 з Дослідження показали, що для одночасного плоскою поверхнею, щоб процес був стабільним відкривання упаковки і купона не обов'язково, щоб Як описано вище, купон може бути таким, що має лінії зменшеного опору механічному діянню на здатність клеїтися сам, або можна передбачити купоні та упаковці співпадали, деяка відстань між пристрій для попереднього нанесення клею, який ними порядку 1 мм є допустимою та/або бажаною було описано вище, щоб приклеїти купон 3 до смуХоча даний спосіб здійснення винаходу був ги 41 Блок управління 44 забезпечує синхронну описаний на прикладі купона 3, можна використороботу лапки 49 і оберткого ножа 42, щоб кожний вувати складаний, декоративний або інформаційкупон 3 був правильно укладений, так щоб його ний буклет будь-якої форми на МІСЦІ купона або в положення на смузі 41 співпадало з ділянкою на поєднанні з ним 13 Фіг. 1 Фіг. 2 17 57617 18 17 Фіг. 4 Фіг. З .1 1 Фіг. 5 Фіг, 6 19 20 57617 14 . 9 2 11 Фіг. 7 19 Фіг. 8 27 Фіг. 9 2 5 11 22 21 Фіг. 10 46 40 43' ФІГ. 11 Комп'ютерна верстка А Крулевський Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
