Фільтр для очистки води

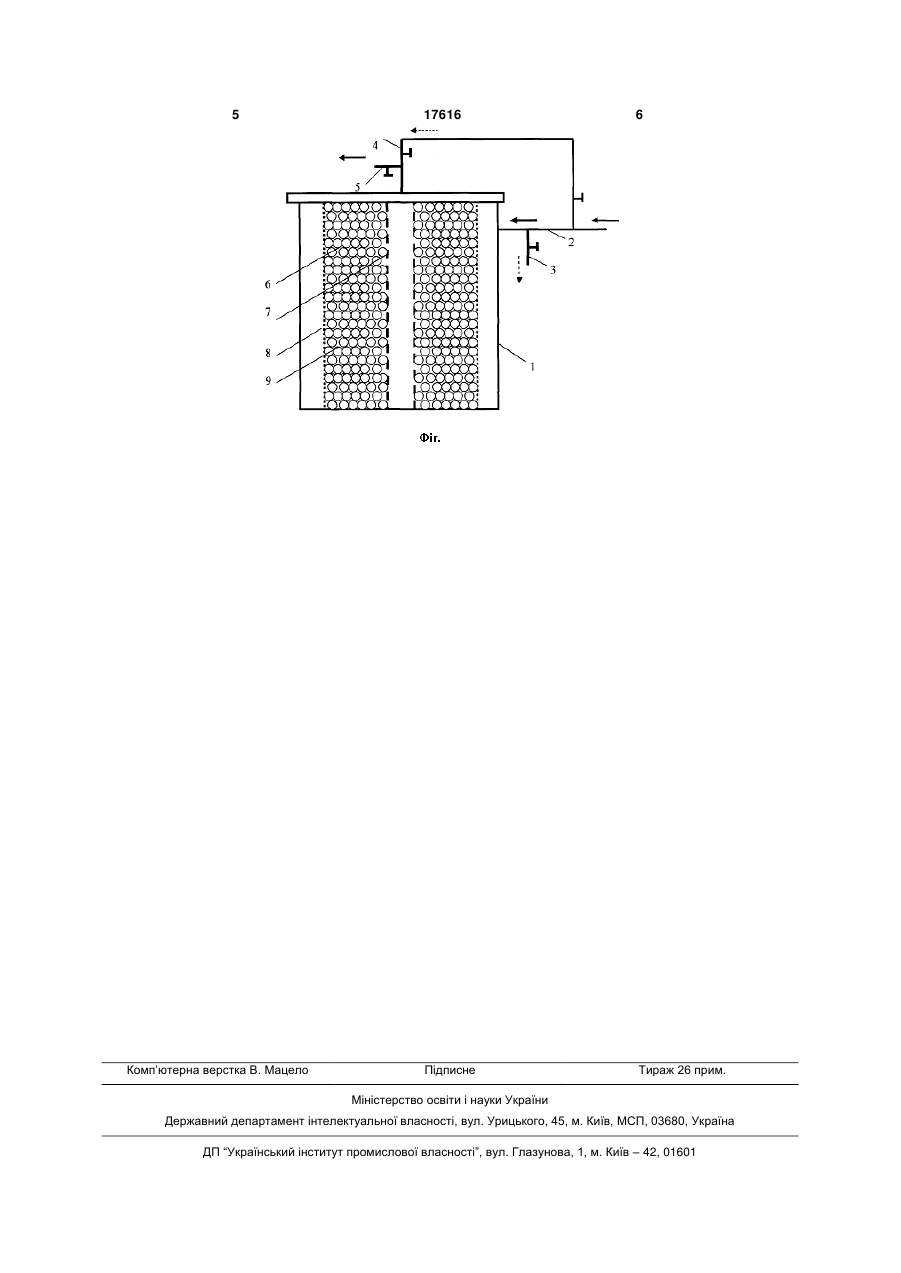

1. Фільтр для очистки води, який включає корпус із штуцерами для подачі вихідної та відводу промивної води, що підключені до бокової поверх 3 17616 4 льне середовище використано гранули спіненого ються. Промивна вода подається по штуцеру 4, полістиролу. попадає в центральну частину корпусу 1 фільтру і Виконання зовнішнього шару фільтрувального протікає послідовно через внутрішній шар пориселементу гнучким дозволяє при його промивці, яка того матеріалу 8, фільтрувальне середовище 9 і виконується шляхом подачі води від центру фільтзовнішній шар пористого матеріалу 7. Під напором ру до його зовнішньої сторони, під дією гідродинаводи гранули спіненого полістиролу тиснуть на мічного тиску води розширити фільтрувальне сезовнішній шар пористого матеріалу 7, який вигинаредовище і тим самим збільшити поровий простір ється у кільцевий зазор, внаслідок чого фільтруміж гранулами полістиролу за рахунок прогину та вальне середовище 9 розширюється і затримані розтягнення зовнішнього шару фільтрувального забруднення виносяться промивною водою. Заелементу. В результаті відбувається винос затрибруднена промивна вода відводиться штуцером 3. маних механічних домішок разом з промивною Після закінчення подачі промивної води зовнішній водою і ефективна регенерація фільтрувального гнучкий шар фільтрувального елементу займає середовища. своє початкове положення і стискає фільтрувальВикористання у якості фільтрувального серене середовище. Далі фільтр переводиться у редовища гранул спіненого полістиролу, щільність жим фільтрування шляхом відкриття і перекриття якого значно менша ніж густина води, дозволяє відповідних штуцерів. (на відміну від важкого фільтрувального середоЗапропоноване технічне рішення має суттєві вища, наприклад піску, мармуру) легко розширювідмінності від пристроїв аналогічного призначенвати середовище під гідродинамічною дією потоку ня. Так, на відміну від відомих фільтрів із змінними промивної води в горизонтальному напрямку і тим картриджами запропонована конструкція дозволяє самим збільшувати поровий простір, що призвопроводити регенерацію фільтрувального елементу дить до ефективного виносу механічних забрудне розбираючи корпус фільтру, а також значно нень. підвищити ефективність регенерації фільтрувальНа Фіг. зображена схема запропонованого фіного середовища (і як наслідок збільшити тривальтра для очистки води. Конструкція фільтра лість міжрегенераційного періоду), що можливе складається із корпусу 1, до бокової поверхні якого тільки при застосуванні гнучкого зовнішнього шару підключені штуцери подачі вихідної води 2 та відпористого матеріалу фільтрувального елементу воду промивної води 3. До центру верхньої частивнаслідок можливості горизонтального його розни корпусу підключені штуцери подачі промивної ширення і використання у якості фільтрувального води 4 та відводу очищеної води 5. У корпусі 1 середовища гранул спіненого полістиролу. Крім фільтру розмішений фільтрувальний елемент 6, того, застосування гнучкого зовнішнього шару фіякий складається із двох шарів 7, 8 пористого мальтрувального елементу дозволяє запобігти винотеріалу, між якими знаходиться шар фільтрувальсу гранул полістиролу з промивною водою, що ного середовища 9. Внутрішній шар 7 пористого досить часто спостерігається при використанні матеріалу виконується жорстким, наприклад із гранульованих фільтрувальних середовищ, особметалевої сітки, перфорованого пластику, стержливо при зміні витрати промивної води, яка є харанів, тощо. Зовнішній шар 8 виконується гнучким з ктерним у схемах застосування картриджних фільможливістю прогину із середини назовні, напритрів. клад із пористої гуми, струн, тощо. Фільтрувальне Пристрій дозволяє одержати якісно новий ресередовище 9 складається із гранул спіненого зультат - збільшити фільтроцикл (міжрегенераційполістиролу. ний період) фільтрувального елементу при очиФільтр для очистки води працює таким чином. щенні води від механічних домішок і відповідно Вихідна вода на очистку в корпус 1 фільтра подапідвищити ефективність інших очисних процесів ється по штуцеру 2 і попадає в кільцевий зазор для очистки води. Використання запропонованого між зовнішнім шаром фільтрувального елементу 6 фільтру є більш ефективним у порівнянні з відоі корпусом 1. Далі вода послідовно проходить крізь мими конструкціями, особливо при застосуванні у зовнішній шар пористого матеріалу 7, фільтрувасистемах опалення, тепломережах, спрощує ексльне середовище 9, в якому затримуються механіплуатацію очисних пристроїв та зменшує витрати чні домішки, внутрішній шар пористого матеріалу 8 на їх обслуговування. і попадає в центральну частину корпусу 1 фільтру. Використана інформація. Очищена вода відводиться штуцером 5. При філь1. Патент ФРГ №4401116. Патронний фільтр труванні води штуцери подачі 4 і відводу 3 промидля очистки рідин. В01D29/21, 1997. вної води перекриті. 2. Патент Российской Федерации №2184596. Для промивки відкриваються штуцери подачі 4 Фильтр для очистки жидкостей, в частности питьеі відводу 3 промивної води, а штуцери подачі вихівой воды. В01D29/58, 2002 р. (найближчий анадної води 2 і відводу очищеної води 5 перекривалог). 5 Комп’ютерна верстка В. Мацело 17616 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
