Складнопрофільний об’ємний випромінювач для взуття

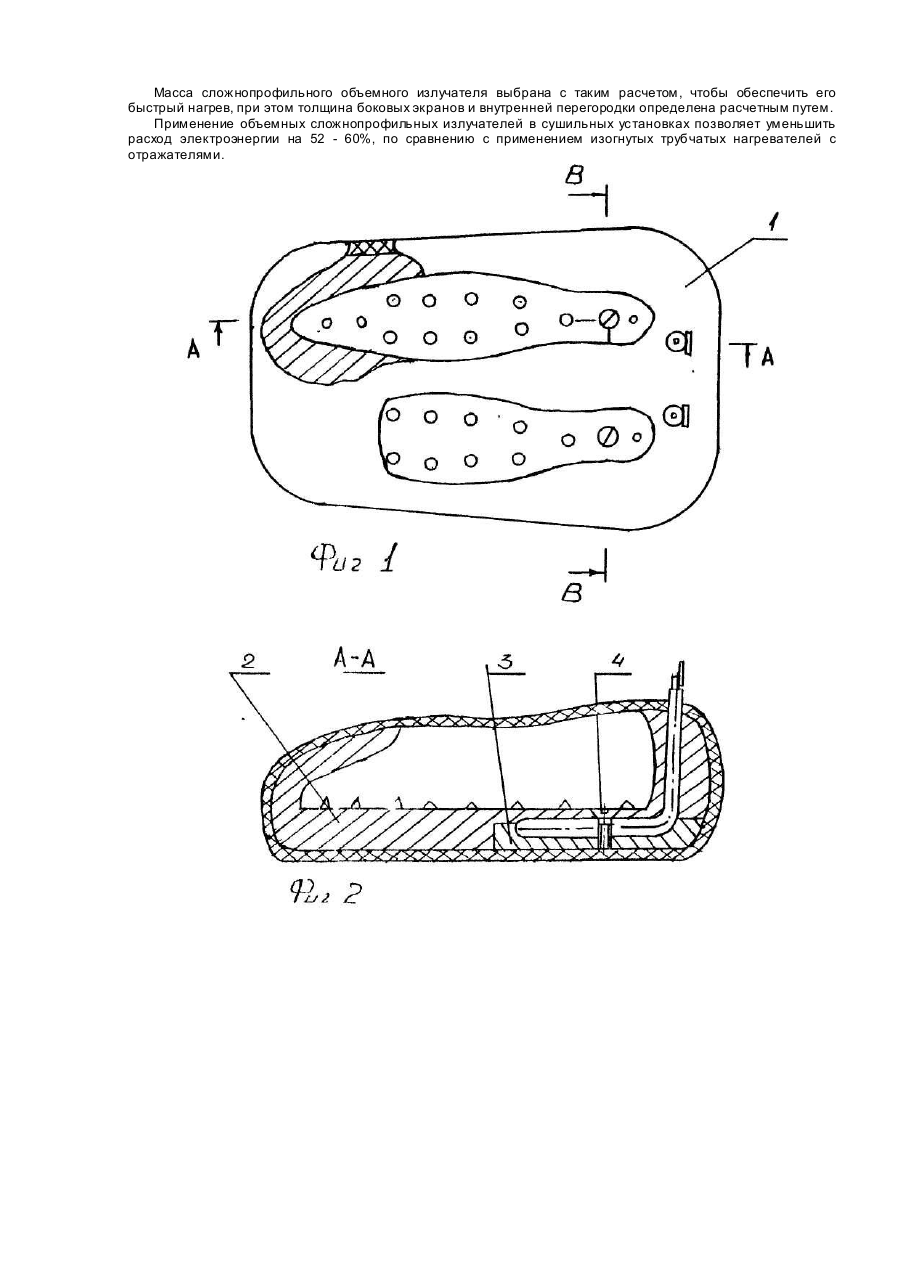

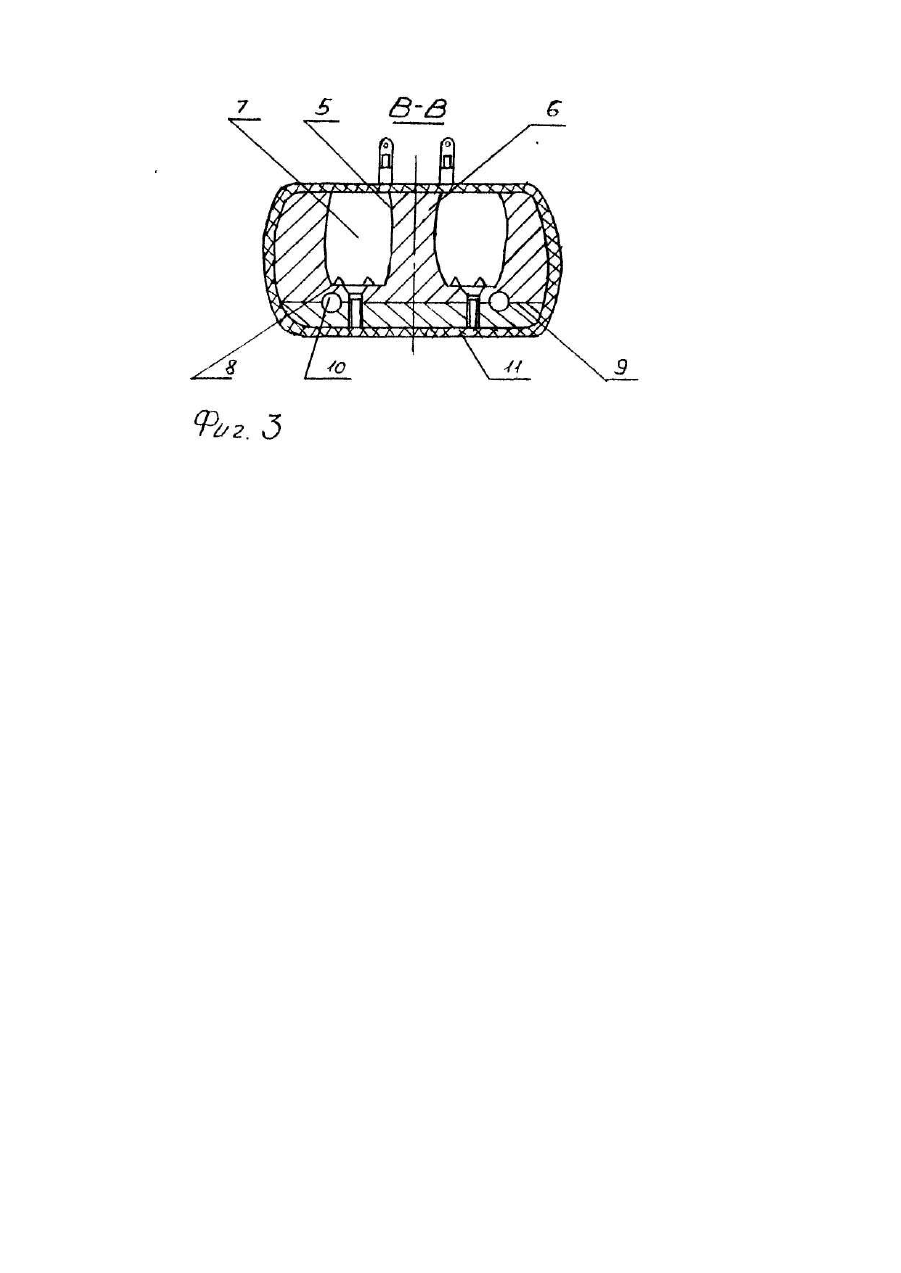

Изобретение относится к области термофиксации и сушки обуви с натуральной или искусственной кожи, а также может использоваться в различных типах сушильных установок. Известен излучатель, используемый в сушильных установках, содержащий нагреватели трубчатые с общим рефлектором (авт. св. СССР №392302, кл. А 43 D 11/00, 1971). Трубчатые электронагреватели изогнуты эквидистантно поперечному сечению обуви. В связи с тем, что поверхность обуви имеет сложнообьемную форму, то тр убчатый нагреватель невозможно выгнуть так. чтобы каждая точка поверхности обуви была эквидистантно расположена до нагрепателя С другой стороны невозможно выполнить такой формы рефлектор. Эти обстоятельства не позволяют эффективно использовать данную конструкцию излучателя в сушильных установках, так как на сложнообъемной поверхности обуви будут участки, которые подвергаются неравномерному температурному воздействию. Известен также излучатель для сушки обуви, содержащий электронагреватель и экран (авт.св. СССР № 426650, кл. А 43 D 95/10, 1975), который выполнен по форме поверхности вращения сопряженный с параболоидом, ось которого расположена под углом к горизонтальной плоскости Объемная поверхность обуви не соответствует поверхности вращения, а поэтому невозможно эквидистантно разместить электронагреватель и экран к поверхности обуви, чтобы при этом обеспечить равномерный прогрев ^сей поверхности обуви. Наряду с этим, указанные излучатели, имеют ряд общих существенных недостатков: а) большой расход электроэнергии из-за неэффективного использования отраженной энергии (экранотражатель возвращает 7 - 9% энергии прямого излучения); б) прямое тепловое излучение при выгрузке-загрузке обуви ухудшает условия работы оператора; в) большие габаритные размеры; г) зависимость равномерности прогрева от электрического сопротивления ТЭНа. В основу изобретения положена задача создать такой сложнопрофильный объемный излучатель для обуви, в котором новые расположения экранов и их форма поверхности позволили бы использовать их как активные излучатели равноудаленные от любой точки поверхности обуви, тем самым осуществлять равномерное температурное воздействие на обувь по всей сложнообъемной поверхности, благодаря чему повысилось бы качество сушки обуви и эффективность использования электрической и тепловой энергии. Поставленная задача решена тем, что сложнопрофильный излучатель для обуви, содержащий электронагреватель и экраны, согласно изобретению, выполнен в виде объемного литого, по форме следа обуви, каркаса, состоящего из верхней платформы, разделенной сложнопрофильной перегородкой на две ниши для каждой полупары обуви, и нижней плиты, при этом экраны расположены в каждой нише по периметру следа обуви, и их внутренняя поверхность соответствует наружной поверхности обуви, а электронагреватель установлен в нижней плите. Целесообразно, чтобы в нишах по следу обуви были размещены установочные шипы Целесообразно также, чтобы каркас был помещен в теплоизоляционную руба шку. Выполнение излучателя в виде объемного литого, по форме следа обуви каркаса, состоящего из верхней платформы, разделенной сложнопрофильной перегородкой на две ниши для каждой полупары обуви и нижней плиты с электронагревателем, при этом по периметру следа обуви в каждой нише расположены экраны, внутренняя поверхность которых соответствует наружной поверхности обуви, т.е. имеют сложнопрофильную форму, благодаря такому решению вся конструкция излучателя нагревается. Сложнопрофильные экраны по периметру ниши и сложнопрофильная перегородка используются при этом как активные излучатели, которые равноудалены от любой точки поверхности обуви. Это позволяет осуществить равномерный прогрев обуви на всех ее участках, благодаря чему повышается качество сушки обуви и эффективность использования электрической и тепловой энергии. Равноудаленное размещение сложно-профильных экранов по периметру следа обуви и сложнопрофильной перегородки, внутренняя поверхность которых соответствует наружной поверхности обуви и использование их как активных излучателей из патентной и научно-технической литературы авторам не известны. В связи с тем, что вся конструкция прогревается электронагревателем, то для исключения теплопотерь. в окружающую среду, сложнопрофильный объемный излучатель помещен в теплоизоляционную руба шку. Установочные шипы размещенные по площади следа обуви исключают непосредственный контакт затяжной кромки обуви с греющей поверхностью, что полностью исключает повторную активацию клеевой пленки затяжной кромки и ее подрыв при возникновении усадочных напряжений в обувной заготовке в процессе сушки. На фиг. 1 представлен общий вид предлагаемого излучателя; на фиг. 2 - разрез по А-А; на фиг. 3 - разрез по В-В. Излучатель выполнен в виде объемного литого, по форме следа обуви каркаса 1, состоящего из двух частей; верхней платформы 2 и нижней плиты 3, которые жестко соединены между собой с помощью крепежных винтов 4. Верхняя платформа 2 предназначена для размещения каждой полупары обуви имеет по периметру боковые сложнопрофильные экраны 5, высота которых соответствует высоте увлажненного задника обуви. Верхняя платформа разделена сложнопрофильной перегородкой б, которая образует две замкнутые по периметру следа обуви, ниши 7. Сложнопрофильная перегородка 6 по высоте, равна высоте увлажненного задника, а поверхность ее соответствуе т вн утренней поверхности каждой полупары обуви. В нишах 7 по площади следа обуви размещены установочные шипы 8. Во второй части излучателя - нижней плите 3 предусмотрен паз 9, где располагается трубчатый электронагреватель 10. Сложнопрофильный объемный излучатель помещен в теплоизоляционную рубашку 11. Масса сложнопрофильного объемного излучателя выбрана с таким расчетом, чтобы обеспечить его быстрый нагрев, при этом толщина боковых экранов и внутренней перегородки определена расчетным путем. Применение объемных сложнопрофильных излучателей в сушильных установках позволяет уменьшить расход электроэнергии на 52 - 60%, по сравнению с применением изогнутых трубчатых нагревателей с отражателями.
