Пристрій для відбору зразків порід зі стінок свердловини

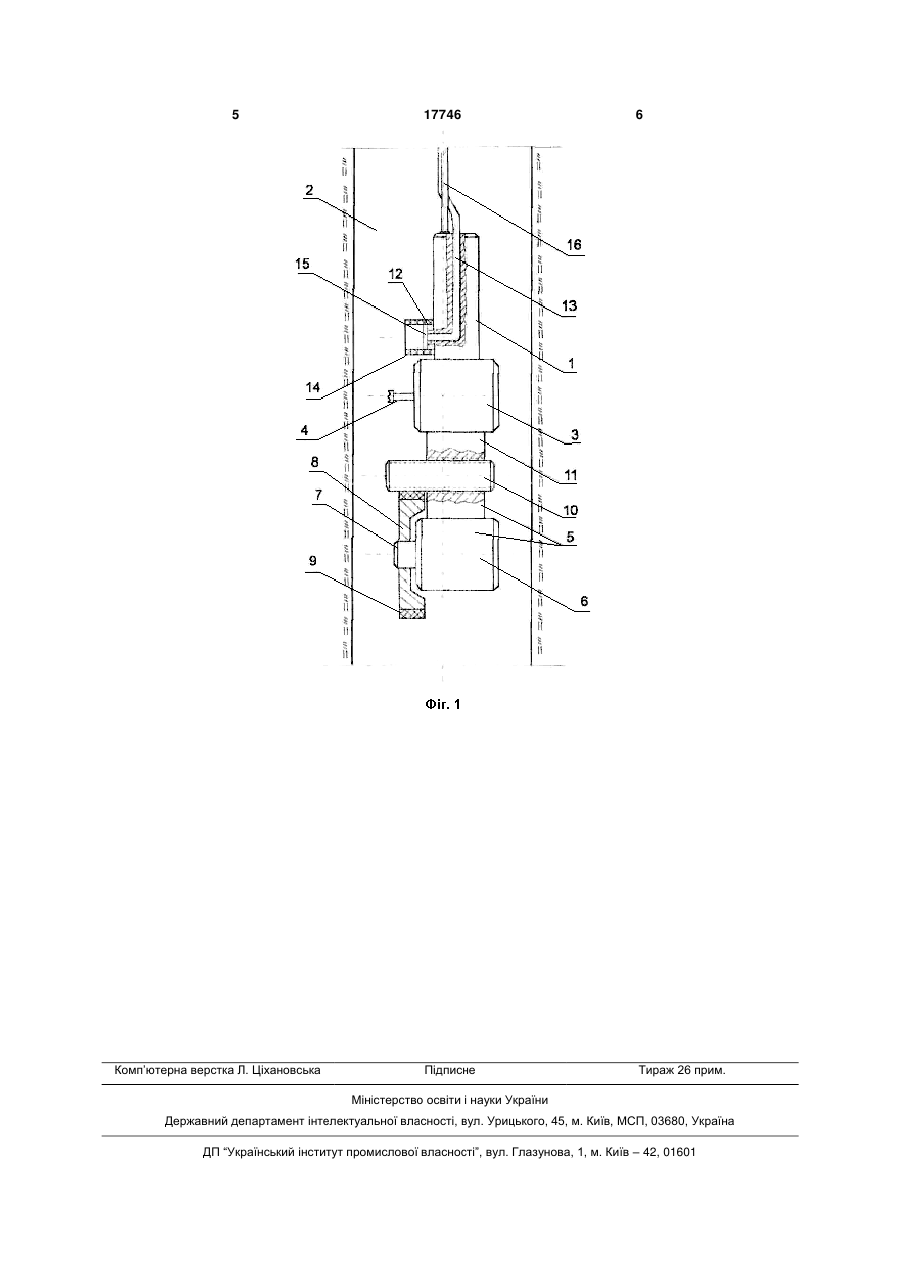

Пристрій для відбору зразків порід зі стінок свердловини, що містить корпус, силовий привід і пробоприймальну трубку з буровою коронкою, який відрізняється тим, що пробоприймальна трубка встановлена на зовнішньому фіксаторі корпусу, співвісно вакуум-каналу, виконаному всередині корпусу, до нижньої частини якого прикріплений силовий привід з фрезою і розпірно-зворотний механізм. (19) (21) u200603596 (22) 03.04.2006 (24) 16.10.2006 (46) 16.10.2006, Бюл. № 10, 2006 р. (72) Тіркель Михайло Годелєвич, Кисельов Микола Миколайович, Філатов Валерій Федорович (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ТА ПРОЕКТНОКОНСТРУКТОРСЬКИЙ ІНСТИТУТ ГІРНИЧОЇ ГЕОЛОГІЇ, ГЕОМЕХАНІКИ ТА МАРКШЕЙДЕРСЬКОЇ СПРАВИ 3 17746 4 корпусу, до нижньої частини якого прикріплено ють напругу на силовий привід 3. При цьому фреза силовий привід з фрезою і розпірно-зворотний 4 починає обертатися. Включають розпірномеханізм. зворотний механізм 5. Вал 7 реверсивного привоУ найближчому аналогу пробовідбірна труба ду 6 приходить в обертання, і закріплене на валу 7 розташована в спеціальному спрямівному кожусі, притискне колесо 8 своїм гумовим ободом 9 прирозміщеному всередині корпусу, шарнірно з ним мушує обертатися розпірно-зворотний гвинт 10. І зв'язаному, оснащена буровою коронкою, механіоскільки гвинт 10 розташований в різьбовій втулці змом повороту і приводом обертання. Пристрій 11, то при обертанні гвинт 10 лінійно переміщаєтьмає тільки механізм розпору і його повернення в ся у бік стінки свердловини 2 або назад, залежно початкове положення здійснюється натяганням від напряму обертання валу 7, здійснюючи, таким кабель-троса з поверхні. Пристрій, що заявляєтьчином, подачу фрези, що обертається, 4 на стінку ся, виключає складну конструкцію, забезпечує або повернення в початкове положення. Одночасплавний розпір і подальше повернення в початконо вмикається встановлений на поверхні вакуумве положення силового приводу з фрезою, що насос. У вакуум-каналі 13 створюється розріджензабезпечує надійність системи і розширює сферу її ня і частинки породи, що утворюються при руйнузастосування. ванні фрезою 4 стінок свердловини 2, засмоктуПорівняльний аналіз рішення, що заявляється, ються в пробоприймальну трубку 14, закріплену на з найближчим аналогом дозволяє зробити виснофіксаторі 12. Подальшому просуванню частинок вок, що пристрій, що заявляється, відрізняється породи, їхньому проникненню у вакуум-канал 13 від відомого розміщенням пробоприймальної трузапобігає знімний фільтр 15, і вони акумулюються бки на зовнішньому фіксаторі корпусу, співвісно в пробоприймальній трубці 14. Після закінчення вакуум-каналу, виконаному всередині корпусу. До відбору проб фреза 4 розпірно-зворотним механінижньої частини корпусу прикріплено привід з змом 5 приводиться в початковий стан. Припиняфрезою і розпірно-зворотний механізм. ється подача енергії на силовий привід 3, і весь На Фіг.1 зображений загальний вид пристрою. пристрій разом із зразками породи видається на Пропонований пристрій містить корпус 1, розповерхню. Зразки відправляють на хіманаліз. ташований в свердловині 2, до нижньої частини Пропонований пристрій забезпечує високу наякого жорстко закріплений силовий привід 3 з дійність конструкції і позитивні експлуатаційні хафрезою 4. До силового приводу 3 знизу прикріпрактеристики завдяки тому, що: лений розпірно-зворотний механізм 5, що склада1. Містить основні функціональні блоки: руйється з реверсивного приводу 6, на валу 7 якого нування породи, розпору-повернення фрези, збовстановлено притискне колесо 8 з гумовим ободом ру й акумуляції частинок породи, кожний з яких і в 9, контактуючим із зовнішньою поверхнею розпірцілому в системі конструктивно гранично простий. но-зворотного гвинта 10, розташованого в різьбо2. Прийнята схема компонування основних вій втулці 11, що з'єднає одночасно реверсивний елементів пристрою розширює область його запривід 6 з силовим приводом 3. У бічній частині стосування. корпусу 1, на зовнішній його стороні, над фрезою 4 Джерела інформації виконаний фіксатор 12 з отвором, сполученим з 1. А.с. 947414 СССР, МКИ3 Е 21В 49/06. Уствакуум-каналом 13, виконаним усередині корпусу ройство для отбора образцов пород из стенок 1. На фіксаторі 12, співвісно вакуум-каналу 13 скважины / В.П. Тарновский, Я.Г. Мамедов. встановлено пробоприймальну трубку 14, усере№2965889/22-03; Заявл. 19.02.81; Опубл. 30.07.82. дині якої з боку фіксатора 12 розміщений знімний - Бюл. №28. - 37с. фільтр 15. Пристрій підвішений в свердловині 2 на 2. А.с. 562646 СССР, МКИ2 Ε 21В 49/06. Бококабель-тросі 16. вой сверлящий керноотборник на кабеле / Пристрій працює в такий спосіб. И.Г. Жувагин, Л.Н. Тюменев, Е.Н. Утриванов. Підвішений на кабель-трос 16 пристрій опус№2045872/03; Заявл. 12.07.74; Опубл. 25.06.77. кають в свердловину 2 на задану глибину і подаБюл. №23. - 32с. 5 Комп’ютерна верстка Л. Ціхановська 17746 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
