З’єднання труб

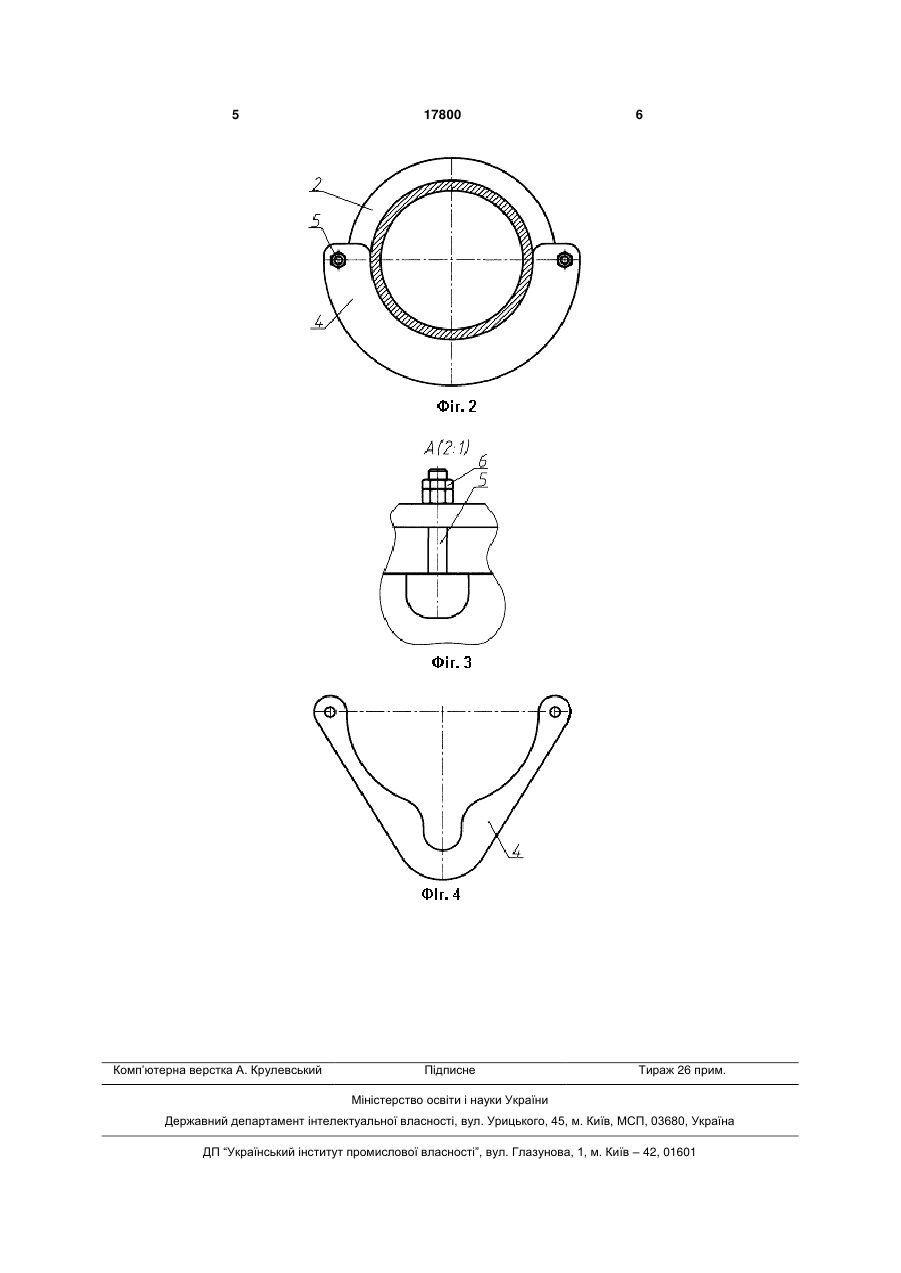

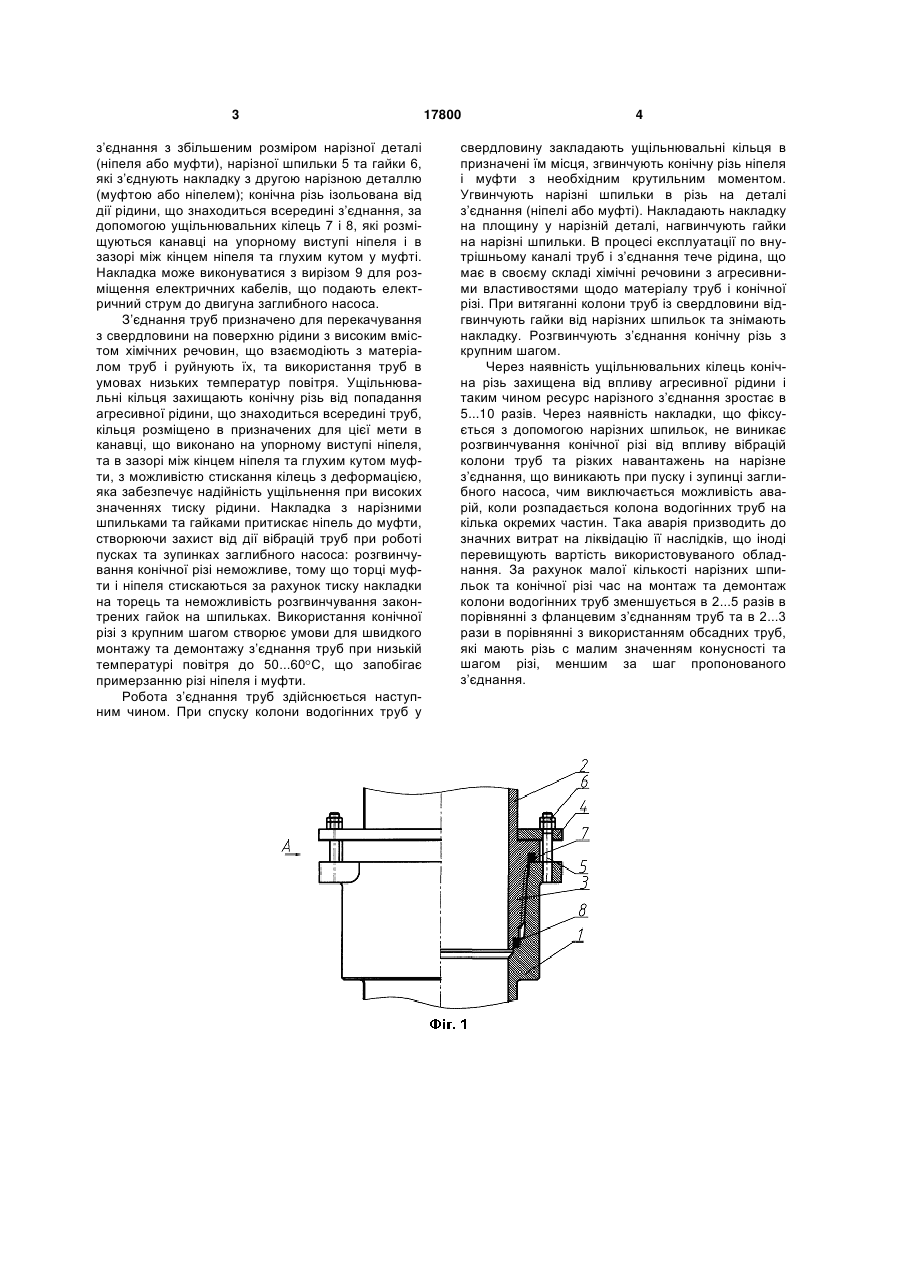

З’єднання водогінних труб, що містить ніпель з зовнішньою конічною різзю та муфту з внутрішньою конічною різзю, яке відрізняється тим, що між ніпелем та муфтою розміщені ущільнювальні кільця із хімічно стійкого матеріалу, а на зовнішній поверхні одної з складових деталей з’єднання розміщено односторонню накладку, яка приєднана до другої складової деталі з’єднання за допомогою нарізних шпильок та гайок. (19) (21) u200603928 (22) 10.04.2006 (24) 16.10.2006 (46) 16.10.2006, Бюл. № 10, 2006 р. (72) Островський Ігор Романович, Лісниченко Володимир Анатолійович, Сірик Віктор Федорович, Симоненко Сергій Гергійович, Луцик Олександр Сергійович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ДНІПРОПЕТРОВСЬКИЙ ЗАВОД БУ 3 з’єднання з збільшеним розміром нарізної деталі (ніпеля або муфти), нарізної шпильки 5 та гайки 6, які з’єднують накладку з другою нарізною деталлю (муфтою або ніпелем); конічна різь ізольована від дії рідини, що знаходиться всередині з’єднання, за допомогою ущільнювальних кілець 7 і 8, які розміщуються канавці на упорному виступі ніпеля і в зазорі між кінцем ніпеля та глухим кутом у муфті. Накладка може виконуватися з вирізом 9 для розміщення електричних кабелів, що подають електричний струм до двигуна заглибного насоса. З’єднання труб призначено для перекачування з свердловини на поверхню рідини з високим вмістом хімічних речовин, що взаємодіють з матеріалом труб і руйнують їх, та використання труб в умовах низьких температур повітря. Ущільнювальні кільця захищають конічну різь від попадання агресивної рідини, що знаходиться всередині труб, кільця розміщено в призначених для цієї мети в канавці, що виконано на упорному виступі ніпеля, та в зазорі між кінцем ніпеля та глухим кутом муфти, з можливістю стискання кілець з деформацією, яка забезпечує надійність ущільнення при високих значеннях тиску рідини. Накладка з нарізними шпильками та гайками притискає ніпель до муфти, створюючи захист від дії вібрацій труб при роботі пусках та зупинках заглибного насоса: розгвинчування конічної різі неможливе, тому що торці муфти і ніпеля стискаються за рахунок тиску накладки на торець та неможливість розгвинчування законтрених гайок на шпильках. Використання конічної різі з крупним шагом створює умови для швидкого монтажу та демонтажу з’єднання труб при низькій температурі повітря до 50...60 С, що запобігає примерзанню різі ніпеля і муфти. Робота з’єднання труб здійснюється наступним чином. При спуску колони водогінних труб у 17800 4 свердловину закладають ущільнювальні кільця в призначені їм місця, згвинчують конічну різь ніпеля і муфти з необхідним крутильним моментом. Угвинчують нарізні шпильки в різь на деталі з’єднання (ніпелі або муфті). Накладають накладку на площину у нарізній деталі, нагвинчують гайки на нарізні шпильки. В процесі експлуатації по внутрішньому каналі труб і з’єднання тече рідина, що має в своєму складі хімічні речовини з агресивними властивостями щодо матеріалу труб і конічної різі. При витяганні колони труб із свердловини відгвинчують гайки від нарізних шпильок та знімають накладку. Розгвинчують з’єднання конічну різь з крупним шагом. Через наявність ущільнювальних кілець конічна різь захищена від впливу агресивної рідини і таким чином ресурс нарізного з’єднання зростає в 5...10 разів. Через наявність накладки, що фіксується з допомогою нарізних шпильок, не виникає розгвинчування конічної різі від впливу вібрацій колони труб та різких навантажень на нарізне з’єднання, що виникають при пуску і зупинці заглибного насоса, чим виключається можливість аварій, коли розпадається колона водогінних труб на кілька окремих частин. Така аварія призводить до значних витрат на ліквідацію її наслідків, що іноді перевищують вартість використовуваного обладнання. За рахунок малої кількості нарізних шпильок та конічної різі час на монтаж та демонтаж колони водогінних труб зменшується в 2...5 разів в порівнянні з фланцевим з’єднанням труб та в 2...3 рази в порівнянні з використанням обсадних труб, які мають різь с малим значенням конусності та шагом різі, меншим за шаг пропонованого з’єднання. 5 Комп’ютерна верстка А. Крулевський 17800 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
