Система автоматичного керування пневматичним пристроєм навантаження
Номер патенту: 17799
Опубліковано: 16.10.2006
Автори: Халаєва Олена Михайлівна, Пасічник Сергій Миколайович, Пономаренко В'ячеслав Олегович
Формула / Реферат
Система автоматичного керування пневматичним пристроєм навантаження, що складається з герметичного корпусу, в якому встановлений ротор, в корпусі розміщені канали впускання і випускання, в яких закріплені патрубки, з'єднані з вентилем каналу впускання і вентилем каналу випускання, яка відрізняється тим, що в корпусі на підшипникових опорах встановлений ротор з жорстко закріпленою на ньому крильчаткою, на зовнішньому радіусі корпусу встановлений датчик тиску, а також введений обчислювальний пристрій, який через підсилювачі потужності підключений до двох привідних крокових двигунів, які приєднані до вентилів каналів впускання і випускання.
Текст

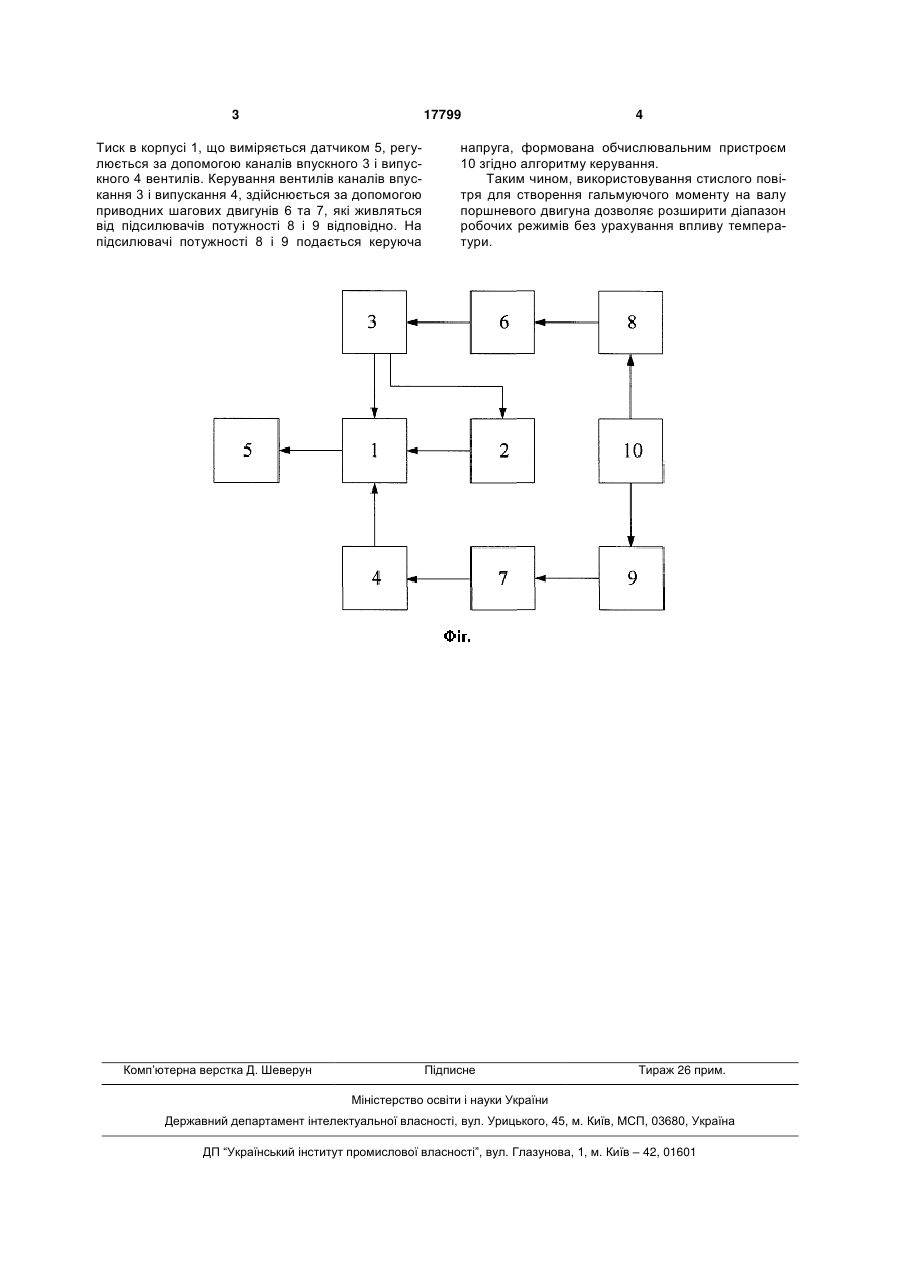

Система автоматичного керування пневматичним пристроєм навантаження, що складається з герметичного корпусу, в якому встановлений ро 3 17799 Тиск в корпусі 1, що виміряється датчиком 5, регулюється за допомогою каналів впускного 3 і випускного 4 вентилів. Керування вентилів каналів впускання 3 і випускання 4, здійснюється за допомогою приводних шагових двигунів 6 та 7, які живляться від підсилювачів потужності 8 і 9 відповідно. На підсилювачі потужності 8 і 9 подається керуюча Комп’ютерна верстка Д. Шеверун 4 напруга, формована обчислювальним пристроєм 10 згідно алгоритму керування. Таким чином, використовування стислого повітря для створення гальмуючого моменту на валу поршневого двигуна дозволяє розширити діапазон робочих режимів без урахування впливу температури. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem for automated control of pneumatic loading unit
Автори англійськоюPasichnyk Serhii Mykolaiovych
Назва патенту російськоюСистема автоматического управления пневматическим устройством нагрузки
Автори російськоюПасичник Сергей Николаевич
МПК / Мітки
МПК: F16D 57/00
Мітки: система, навантаження, автоматичного, керування, пневматичним, пристроєм
