Формула / Реферат

Спосіб подання агломерату в одновалкову зубчасту дробарку, що включає подання його по похилій напрямній під дією сили тяжіння, який відрізняється тим, що агломерат піддають миттєвому стопорінню на відстані

де  - прискорення вільного тяжіння,

h - висота пирога агломерату,

l - ширина пирога агломерату,

,

φ - кут нахилу похилої напрямної від початкового його положення на похилій напрямній,

f - коефіцієнт тертя.

Текст

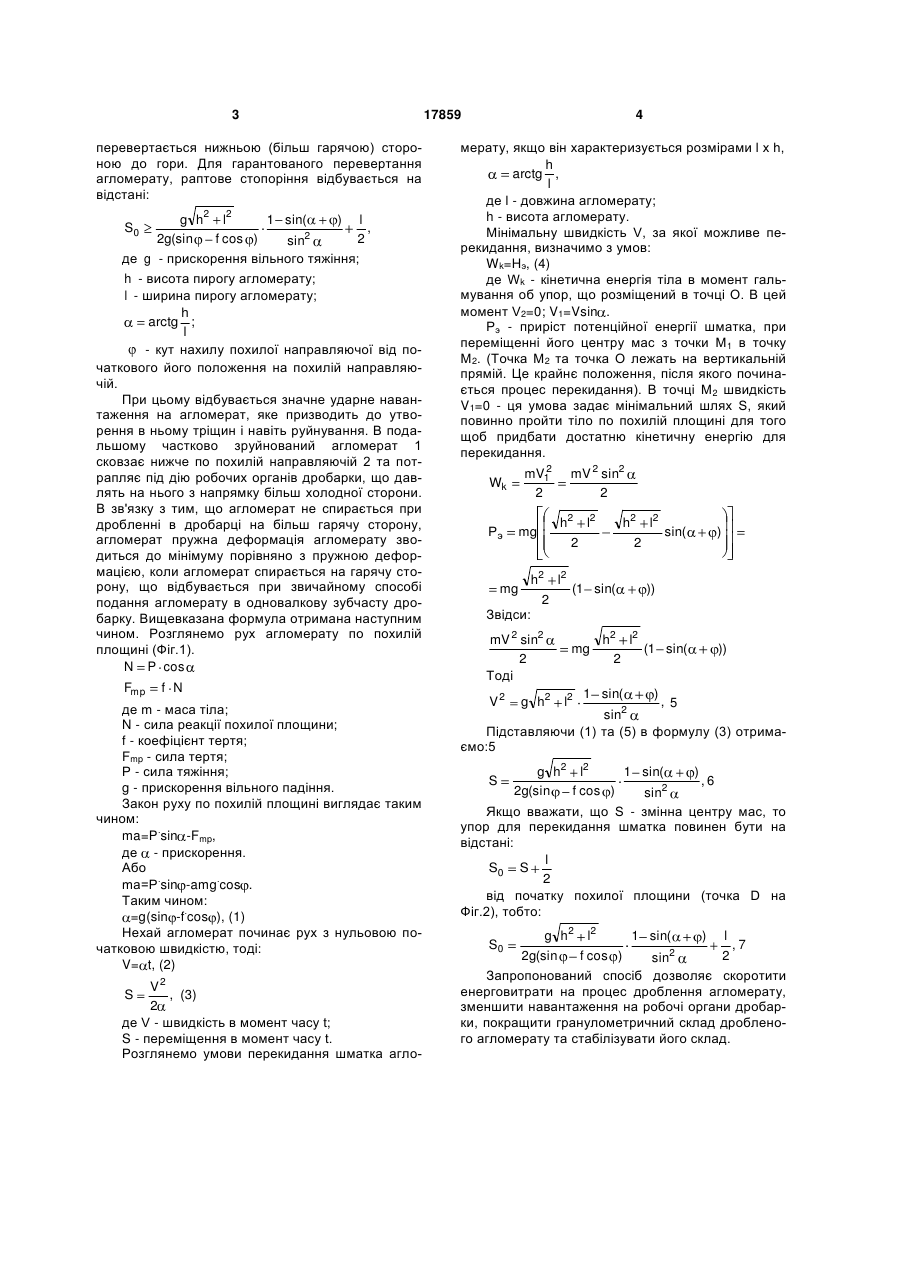

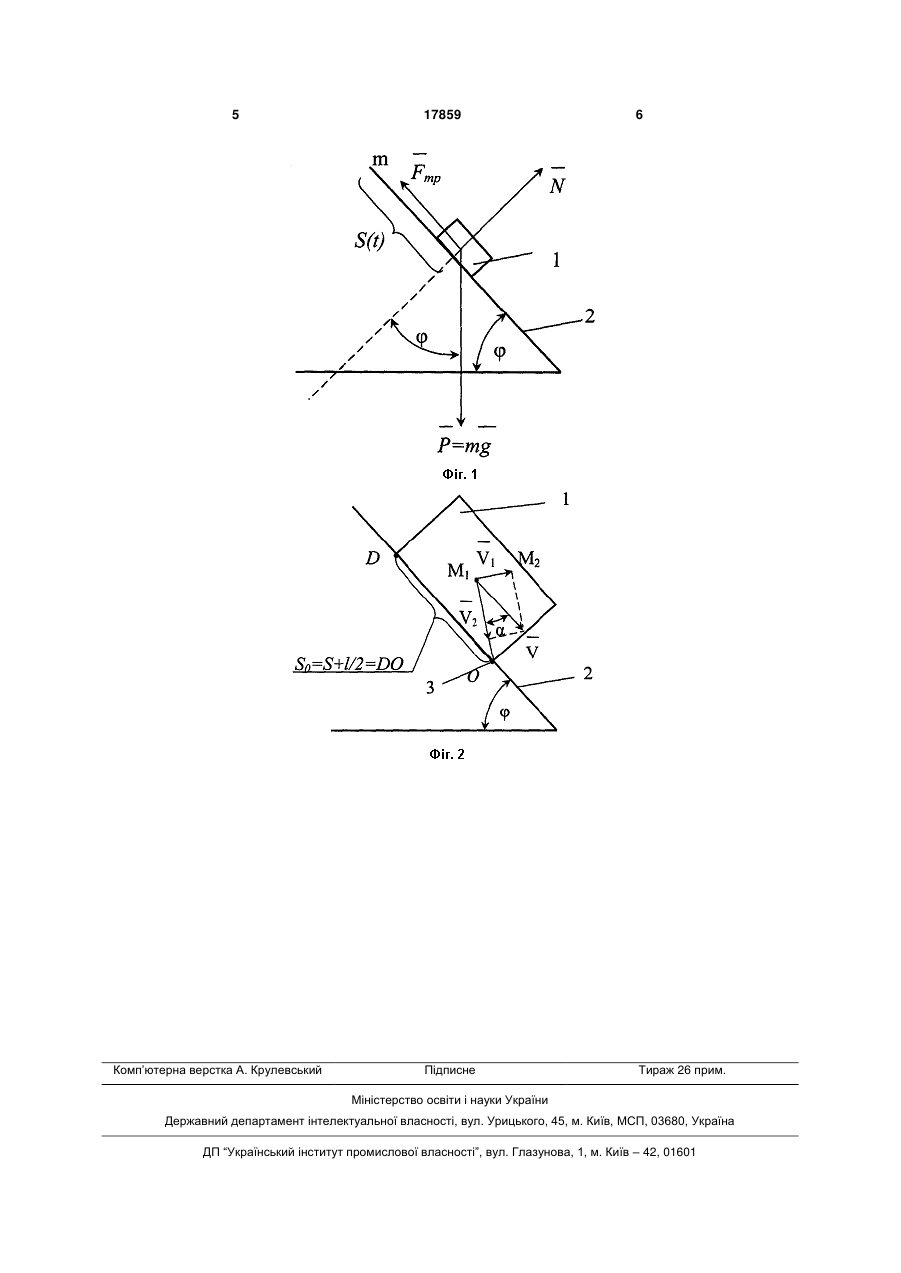

Спосіб подання агломерату в одновалкову зубчасту дробарку, що включає подання його по похилій напрямній під дією сили тяжіння, який відрізняється тим, що агломерат піддають миттєвому стопорінню на відстані g h2 l2 1 sin( ) l , 2g(sin f cos ) 2 sin2 де g - прискорення вільного тяжіння, h - висота пирога агломерату, l - ширина пирога агломерату, h arctg l , φ - кут нахилу похилої напрямної від початкового його положення на похилій напрямній, f - коефіцієнт тертя. Корисна модель відноситься до металургійної промисловості та може бути використана при дробленні агломерату. Відомий спосіб подання агломерату в зону дроблення по похилій направляючій під дією сили тяжіння, який реалізовано в роторній дробарці [В.П. Жилкин, Д.Н. Доронин. Производство агломерата. Технология, оборудование, автоматизация. Под общей ред. Г.А. Шалаева. - Екатеринбург, Уральский центр ПР и рекламы, 2004. - 292 с.]. Недоліком відомого способу є підвищені енерговитрати на процес дроблення агломерату, які обумовлені тим, що навантаження на агломерат накладають з більш холодної сторони при цьому він спирається на більш гарячу сторону, яка володіє більшою пружністю та виконує роль демпферної подушки, крім того при русі агломерату на нього не діють значні зусилля які могли би викликати створення в його структурі додаткових тріщин. Технічним завданням корисної моделі є удосконалення способу подання агломерату в одновалкову зубчасту дробарку, в якому, завдяки новому миттєвому стопорінню, здійснюється перевертання агломерату при значних ударних навантаженнях, що скорочує енерговитрати на дроблення за рахунок утворення в агломераті нових тріщин та руйнуванню при ударах. Поставлене завдання досягається тим, що у способі подання агломерату в одновалкову зубчасту дробарку по похилій направляючій під дією сили тяжіння, згідно з корисною моделлю, агломерат підвергають миттєвому стопорінню на відстані: (13) 17859 (11) UA (19) g h2 l2 1 sin( ) l , 2g(sin f cos ) 2 sin2 де g - прискорення вільного тяжіння; h - висота пирогу агломерату; l - ширина пирогу агломерату; h arctg ; l - кут нахилу похилої направляючої від початкового його положення на похилій направляючій. На Фіг.1 показано схема руху агломерату по похилій площині, на Фіг.2 - розрахункова схема перекидання агломерату. Суть способу у наступному. Агломерат 1, який з агломераційної машини потрапляє на похилу направляючу 2 під дією сили тяжіння сковзає в робочу зону одновалкової зубчастої дробарки (на Фіг. не показано), де здійснюється дроблення. Рухаючись по похилій площині 2 агломерат досягає визначеної швидкості, раптово гальмується (стопориться) об упор 3 (точка О) та S0 U S0 3 перевертається нижньою (більш гарячою) стороною до гори. Для гарантованого перевертання агломерату, раптове стопоріння відбувається на відстані: g h2 l2 1 sin( ) l , 2g(sin f cos ) 2 sin2 де g - прискорення вільного тяжіння; h - висота пирогу агломерату; l - ширина пирогу агломерату; h arctg ; l - кут нахилу похилої направляючої від початкового його положення на похилій направляючій. При цьому відбувається значне ударне навантаження на агломерат, яке призводить до утворення в ньому тріщин і навіть руйнування. В подальшому частково зруйнований агломерат 1 сковзає нижче по похилій направляючій 2 та потрапляє під дію робочих органів дробарки, що давлять на нього з напрямку більш холодної сторони. В зв'язку з тим, що агломерат не спирається при дробленні в дробарці на більш гарячу сторону, агломерат пружна деформація агломерату зводиться до мінімуму порівняно з пружною деформацією, коли агломерат спирається на гарячу сторону, що відбувається при звичайному способі подання агломерату в одновалкову зубчасту дробарку. Вищевказана формула отримана наступним чином. Розглянемо рух агломерату по похилій площині (Фіг.1). N P cos S0 Fmp f N де m - маса тіла; N - сила реакції похилої площини; f - коефіцієнт тертя; Fmp - сила тертя; Р - сила тяжіння; g - прискорення вільного падіння. Закон руху по похилій площині виглядає таким чином: ma=P.sin -Fmp, де - прискорення. Або mа=Р.sin -amg.cos . Таким чином: =g(sin -f.cos ), (1) Нехай агломерат починає рух з нульовою початковою швидкістю, тоді: V= t, (2) V2 , (3) 2 де V - швидкість в момент часу t; S - переміщення в момент часу t. Розглянемо умови перекидання шматка аглоS 17859 4 мерату, якщо він характеризується розмірами l х h, h arctg , l де l - довжина агломерату; h - висота агломерату. Мінімальну швидкість V, за якої можливе перекидання, визначимо з умов: Wk=Hэ, (4) де Wk - кінетична енергія тіла в момент гальмування об упор, що розміщений в точці О. В цей момент V2=0; V1=Vsin . Рэ - приріст потенційної енергії шматка, при переміщенні його центру мас з точки М1 в точку М2. (Точка М2 та точка О лежать на вертикальній прямій. Це крайнє положення, після якого починається процес перекидання). В точці М2 швидкість V1=0 - ця умова задає мінімальний шлях S, який повинно пройти тіло по похилій площині для того щоб придбати достатню кінетичну енергію для перекидання. 2 mV1 2 Wk Рэ mg mV 2 sin2 2 h2 l2 2 h2 l2 sin( 2 h2 l2 (1 sin( 2 Звідси: mg mV 2 sin2 2 Тоді V2 mg g h2 l2 ) )) h2 l2 (1 sin( 2 1 sin( )) ) ,5 sin Підставляючи (1) та (5) в формулу (3) отримаємо:5 2 g h2 l2 1 sin( ) ,6 2g(sin f cos ) sin2 Якщо вважати, що S - змінна центру мас, то упор для перекидання шматка повинен бути на відстані: l S0 S 2 від початку похилої площини (точка D на Фіг.2), тобто: S g h2 l2 1 sin( ) l ,7 2 2g(sin f cos ) 2 sin Запропонований спосіб дозволяє скоротити енерговитрати на процес дроблення агломерату, зменшити навантаження на робочі органи дробарки, покращити гранулометричний склад дробленого агломерату та стабілізувати його склад. S0 5 Комп’ютерна верстка А. Крулевський 17859 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for supply of agglomerate into single-roll toothed crusher

Автори англійською

Levchenko Oksana Oleksandrivna, Halych Volodymyr Andriiovych, Levchenko Eduard Petrovych, Altukhov Viacheslav Mykolaiovych

Назва патенту російською

Способ подачи агломерата в одновалковую зубчатую дробилку

Автори російською

Левченко Оксана Александровна, Галич Владимир Андреевич, Левченко Эдуард Петрович, Алтухов Вячеслав Николаевич

МПК / Мітки

МПК: B02C 4/10

Мітки: зубчасту, агломерату, спосіб, дробарку, подання, одновалкову
