Спосіб електроіскрового легування ванадієм
Формула / Реферат
Спосіб електроіскрового легування ванадієм, що включає застосування ванадієвого електрода, подання на нього напруги зарядного струму, яку вибирають із залежності:
,
де S - площа перерізу металевого дроту, мм2,
С - місткість конденсатора, Ф,
f - частота коливань, Гц,
K1 - постійна, обумовлена матеріалом електрода, який відрізняється тим, що К1 вибирають у межах 0,05-0,08.
Текст

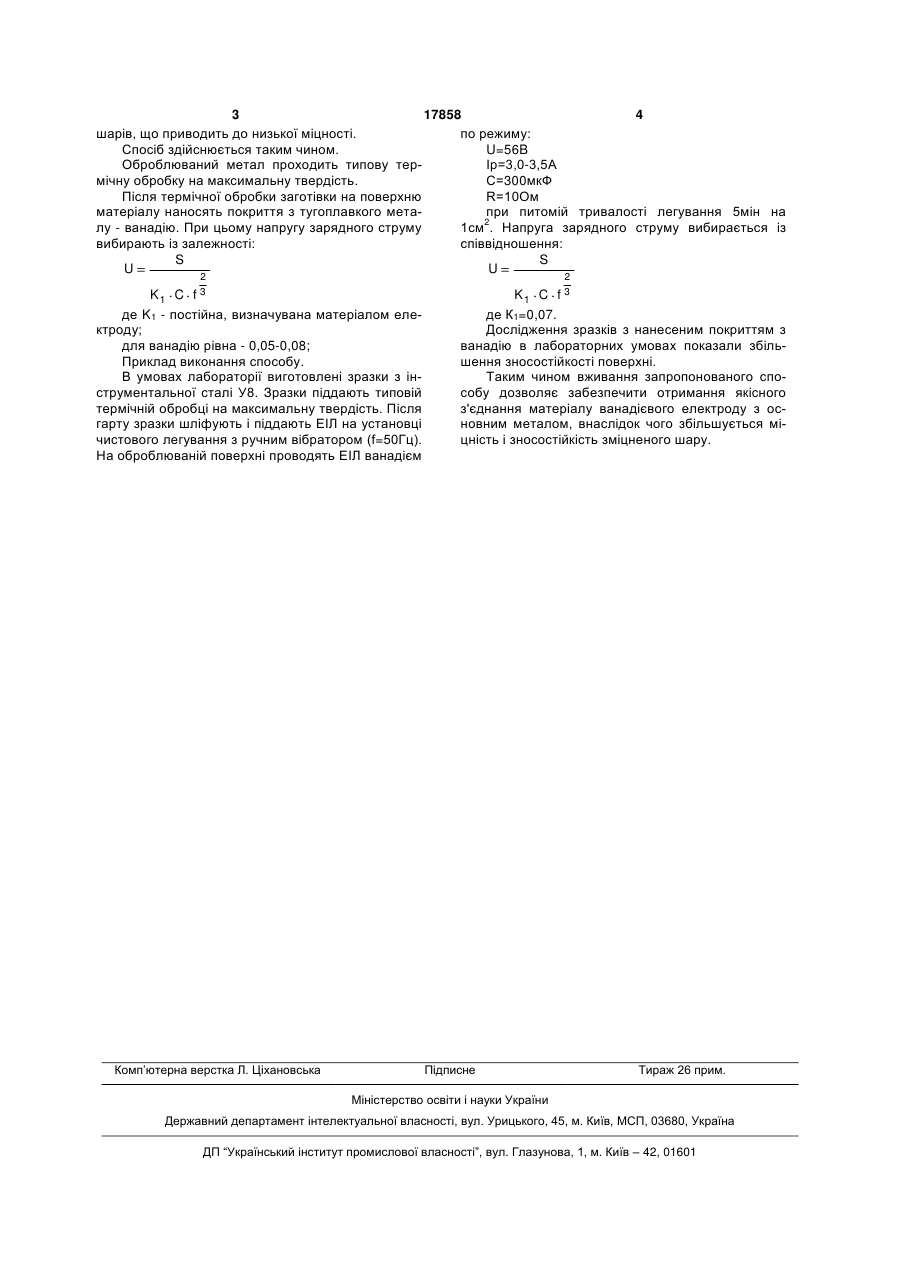

Спосіб електроіскрового легування ванадієм, що включає застосування ванадієвого електрода, подання на нього напруги зарядного струму, яку вибирають із залежності: 2 3 17858 4 шарів, що приводить до низької міцності. по режиму: Спосіб здійснюється таким чином. U=56B Оброблюваний метал проходить типову терІр=3,0-3,5А мічну обробку на максимальну твердість. С=300мкФ Після термічної обробки заготівки на поверхню R=10Oм матеріалу наносять покриття з тугоплавкого метапри питомій тривалості легування 5мін на лу - ванадію. При цьому напругу зарядного струму 1см2. Напруга зарядного струму вибирається із вибирають із залежності: співвідношення: S S U U 2 2 K1 C f 3 де K1 - постійна, визначувана матеріалом електроду; для ванадію рівна - 0,05-0,08; Приклад виконання способу. В умовах лабораторії виготовлені зразки з інструментальної сталі У8. Зразки піддають типовій термічній обробці на максимальну твердість. Після гарту зразки шліфують і піддають ЕІЛ на установці чистового легування з ручним вібратором (f=50Гц). На оброблюваній поверхні проводять ЕІЛ ванадієм Комп’ютерна верстка Л. Ціхановська K1 C f 3 де К1=0,07. Дослідження зразків з нанесеним покриттям з ванадію в лабораторних умовах показали збільшення зносостійкості поверхні. Таким чином вживання запропонованого способу дозволяє забезпечити отримання якісного з'єднання матеріалу ванадієвого електроду з основним металом, внаслідок чого збільшується міцність і зносостійкість зміцненого шару. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of electric spark alloying with vanadium
Назва патенту російськоюСпособ электроискрового легирования ванадием
МПК / Мітки
МПК: B23H 9/00
Мітки: електроіскрового, спосіб, легування, ванадієм
