Формула / Реферат

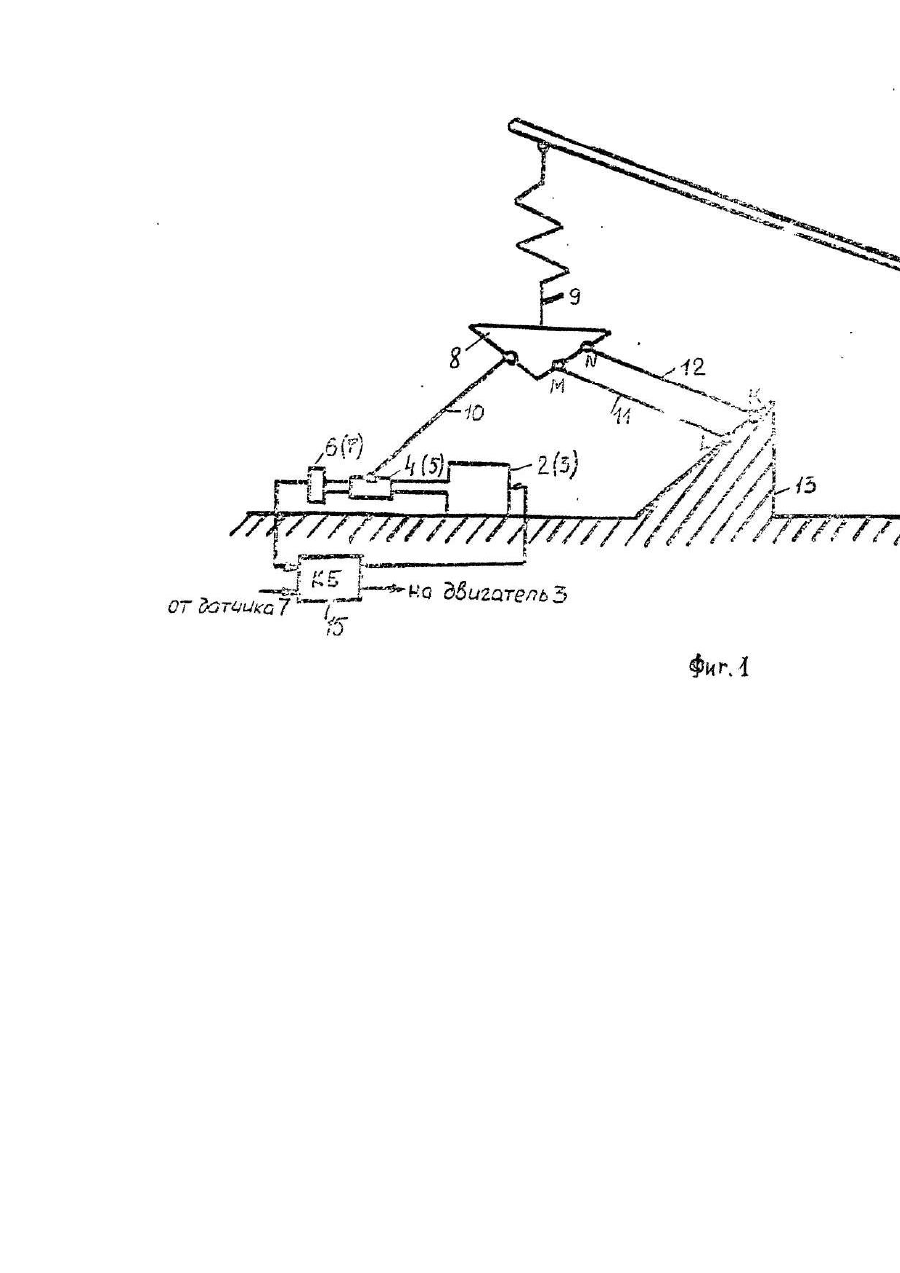

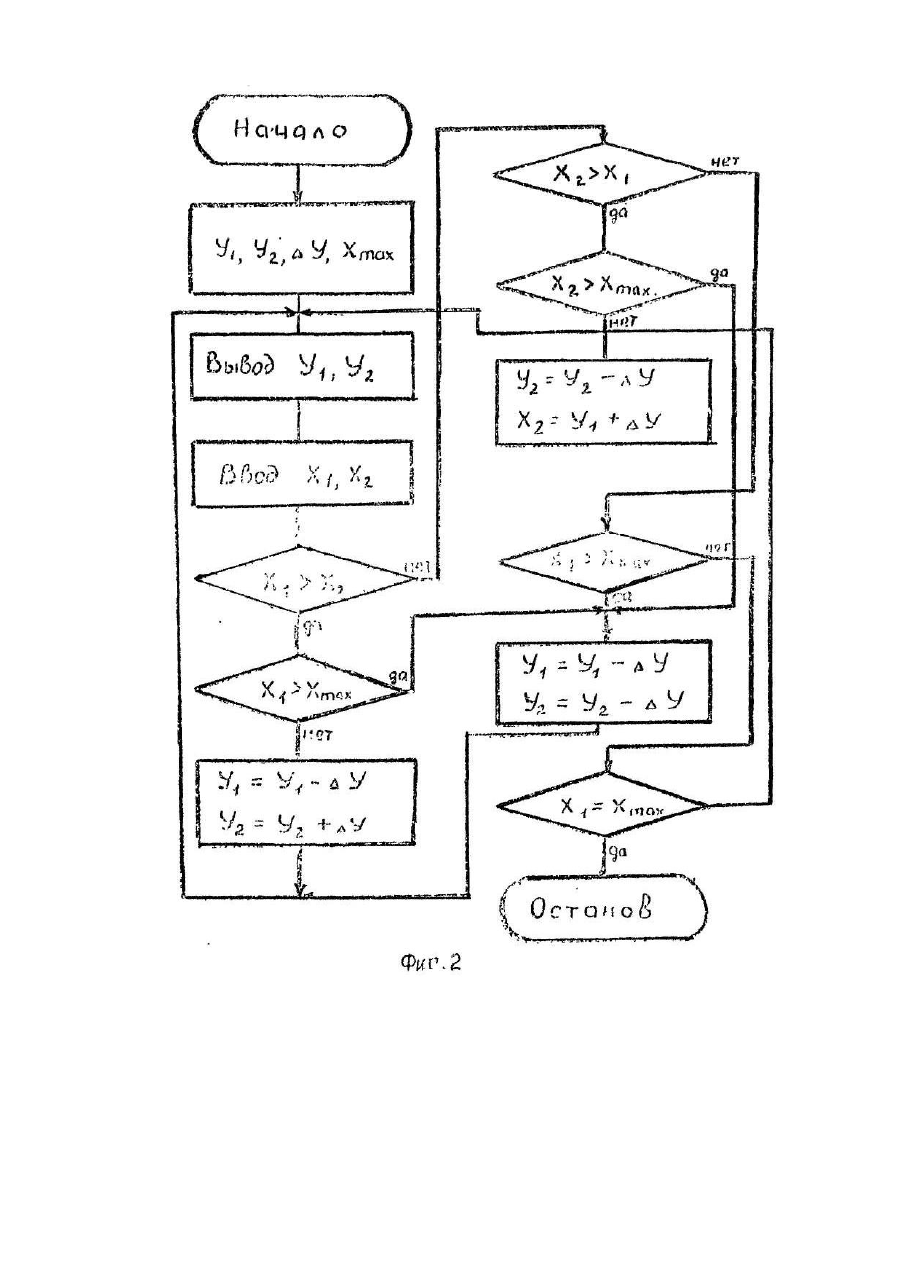

Устройство для регулирования угла наклона грохота, содержащее двигатель, на валу которого находится ползун, связанный с коробом грохота подвижными опорами, отличающаяся тем, что устройство снабжено дополнительным двигателем двумя датчиками угла поворота двигателя, корректирующим блоком, входы которого соединены с обоими датчиками угла поворота, а выходы - с двигателями, при этом каждая подвижная опора состоит из станины, на которой установлены амортизаторы грохота и балок, одна из которых соединена со станиной и ползун, а другие, по крайней мере, две параллельны и шарнирно соединены с основанием и станиной.

Текст

Изобретение относится к механизмам грохочения, используемых в обогащении руд полезных ископаемых и может быть использовано на обогатительных фабриках черной и цветной металлургии, горнодобывающей, строительной индустрии, где применяется грохочение сыпучих материалов. Известно устройство для изменения угла наклона плиты на сортировальной машине качающегося типа [Авт.св. №63-5387, кл. В 07 В 13/18, В 7/00, 1989, Япония], содержащее плиту (короб грохота), подвижные планки (ползун, балки подвижной опоры грохота), двигатель. Однако данное устройство не учитывает смещение сочленения устройства с плитой вдоль оси X при изменении угла наклона плиты, в результате чего в этих точках будут возникать сильные напряжения, что позволит регулировать угол наклона в очень малом диапазоне. Наиболее близким техническим решением, выбранным в качестве прототипа, является устройство регулирования угла наклона сортировальной плиты зерносортировальной машины качающегося типа [Авт.св. N2 3-115, кл. В 07 В 13/18, 1991, Япония], содержащее двигатель, на валу которого находится ползун, связанный с коробом грохота (плитой) подвижными опорами. В известном устройстве затруднено поддержание в фиксированном положении амортизаторов грохота при изменении углового положения его короба, что приводит к ограничению его эксплуатационных возможностей. В основу изобретения поставлена задача повышений эффективности работы, надежности грохота, в котором путем оперативного контроля угла поворота грохота исключается возможность перекосов в механических элементах устройства, за счет этого повышается надежность работы механизма, расширяются его эксплуатационные возможности. Поставленная задача решается тем, что устройство регулирования угла наклона грохота содержит со стороны загрузки два двигателя, на входных валах которых расположены ползуны, связанные с коробом грохота подвижными опорами, опоры, расположенные со стороны выгрузки, соединены с коробом шарнирами, кроме того, устройство снабжено двумя датчиками угла поворота двигателя, корректирующим блоком, входы которого соединены с обоими датчиками угла поворота, а выходы - с двигателями, при этом каждая подвижная опора состоит из станины, на которой жестко закреплены амортизаторы грохота и балок, одна из которых соединена со станиной и ползуном, а другие, по крайней мере две, параллельны и шарнирно соединены с основанием и станиной. На фиг. 1 представлена схема устройства регулирования угла наклона короба (сита) грохота; на фиг.2 алгоритм работы корректирующего блока. Устройство (фиг.1) содержит со стороны загрузки короба грохота и по обе стороны его двигатели 2, 3, на валах которых расположены ползуны 4,5 и датчики угла поворота б.7 вала двигателя. Каждая подвижная опора состоит из станины 8, на которой установлены амортизаторы 9 грохота и балок, одна из которых 10 соединена со станиной 8 и ползуном, например 4, а другие, по крайней мере две 11. 12. параллельны и шарнирно соединены с основанием 13 и станиной 8. Амортизаторы 14, установленные в области разгрузки по обе стороны от короба грохота 1, жестко соединены с основанием 13 и шарнирно с коробом грохота 1. Выходы датчиков угла поворота валов двигателей 6, 7 подключены на входы корректирующего блока 15, выходы которого - на соответствующие входы двигателей 2, 3. Необходимость разделения устройства на две симметричные конструкции вызвана повышением надежности исключением перекоса при неравномерном перемешении разных сторон короба (сита) грохота. Станина 8 может иметь произвольную форму, удобную для установки на ней амортизаторов. Балки 6, 7 должны быть параллельны друг другу и фигура MNKL, образования этими белками и линиями между их креплениями а фундаменту 13 и станине 8 должна иметь форму параллелограмма. Устройство работает следующим образом. При необходимости изменения углового положения короба (сита) грохота подаются одинаковые управляющие воздействия на входы обоих двигателей 2, 3, при вращении валов ползуны 4. 5 совершают перемещение, передвигая каждый свою станину в вертикальной плоскости, в результате чего происходит вращение загрузочной области короба грохота. Датчики 6, 7 выдают сигналы, пропорциональные углам поворота валов двигателей на входы корректирующего блока 5. Работа корректирующего блока представлена алгоритмом на фиг.2. Корректирующий блок 15 принимает сигналы X1 X2 с датчиков углов поворота 6, 7, пропорциональные углам поворота валов двигателей, где они сравниваются и при превышении одного сигнала над другим выдаются задания Υ1 Υ2 на уменьшение скорости вращения соответствующего двигателя и увеличение скорости другого. При достижении сигналами Χν Χ2 требуемой (установочной) величины Хтах, выдаются задания на выключение двигателей, что соответствует установлению требуемого угла наклона сита (короба) грохота. Таким образом исключаются возникающие малейшие перекосы короба (сита) грохота, а значит и просыпь материала с короба грохота в сторону перекоса. Угол наклона короба (сита) грохота можно регулировать непосредственно в ходе работы, таким образом расширяются эксплуатационные возможности грохота, а значит и эффективность его работы.

Дивитися

Додаткова інформація

Назва патенту англійською

Control unit of angle of inclination of screen

Автори англійською

Nazarenko Mykhailo Volodymyrovych, Tantsiura Kostiantyn Anatoliiovych

Назва патенту російською

Устройство для регулирования угла наклона грохота

Автори російською

Назаренко Михаил Владимирович, Танцюра Константин Анатольевич

МПК / Мітки

МПК: B07B 1/28

Мітки: регулювання, пристрій, нахилу, грохота, кута
