Сито грохота

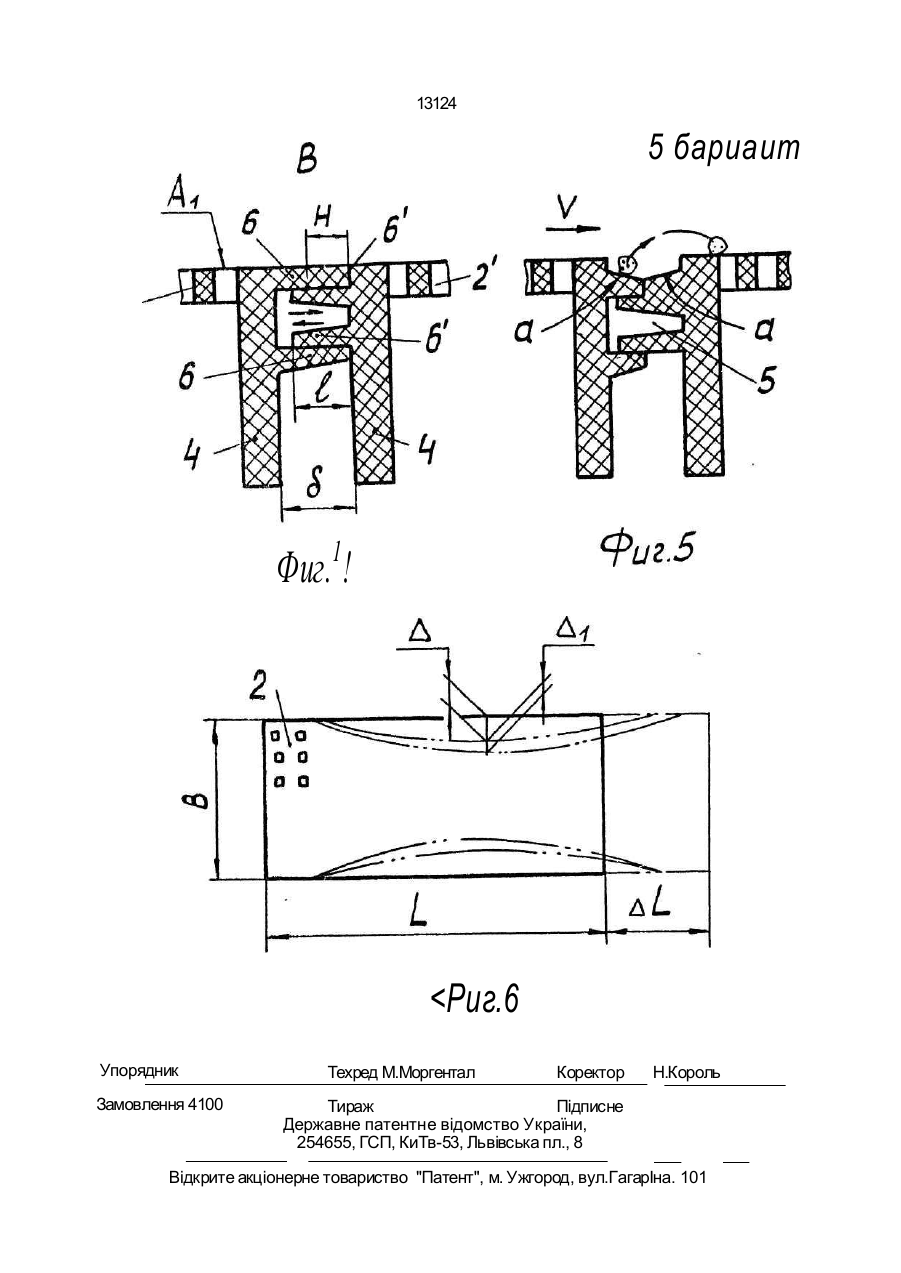

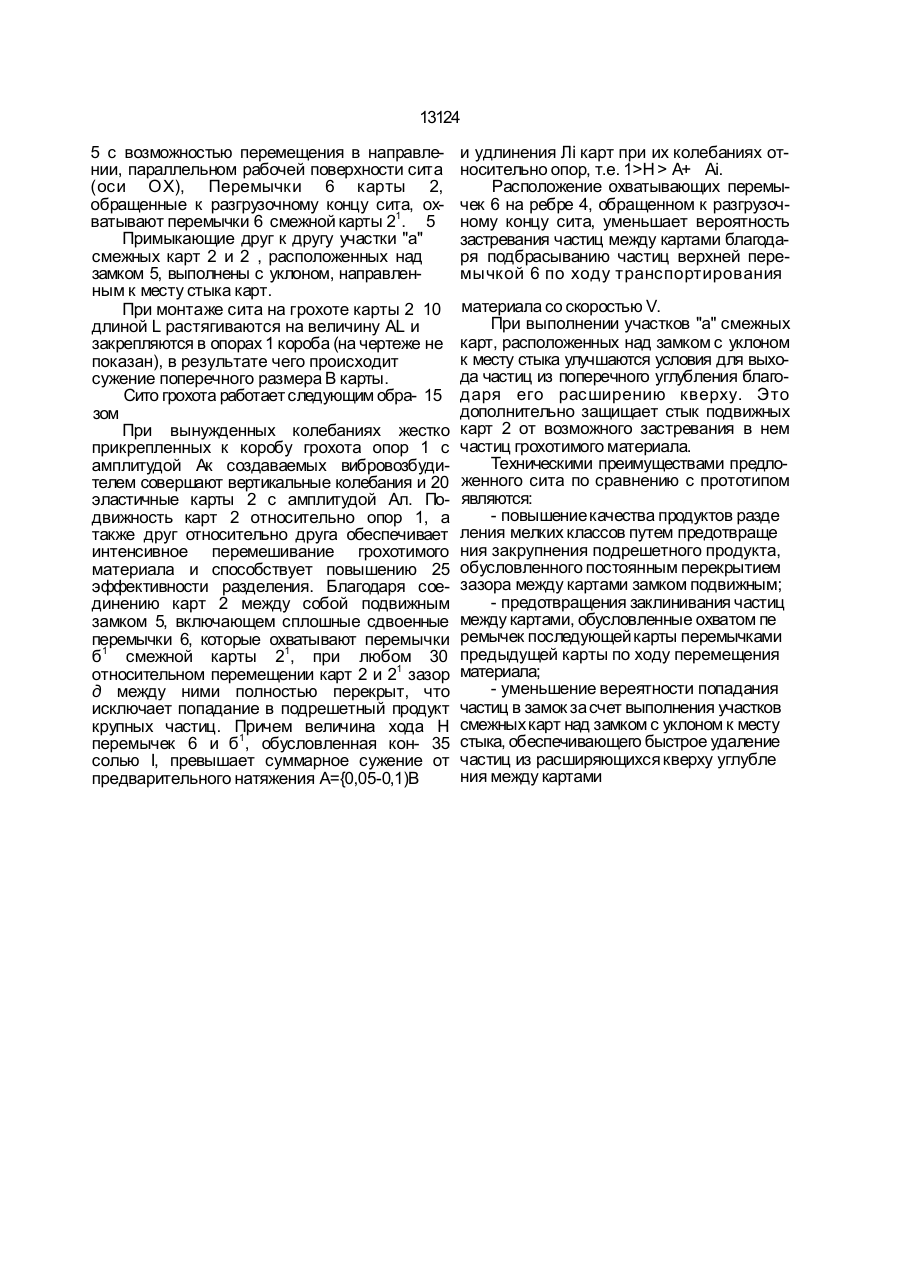

1. Сито грохота, включающее закреплен ные в опорах с предварительным натяжени ем эластичные карты с отверстиями и ребрами по прилегающим сторонам карт, о т л и ч а ю щ е е с я тем, что оно снабжено замками, соединяющими соседние карты по всей их длине и выполненными в виде сдвоенных сплошных перемычек, расположенных на ребрах не выше рабочей поверхности сита, причем перемычки, обращенные к разгрузочному концу сита, охватывают перемычки смежной карты, при этом соседние карты установлены с возможностью перемещения в направлении, параллельном рабочей поверхности сита. 2. Сито грохота по п. 1 , о т ли ч а ю щ е е с я тем, что прилегающие друг к другу участки смежных карт, расположенные над замками, выполнены с уклоном, направляемым к месту стыка. Изобретение относится к технике разделения материалов по крупности, а именно к просеивающим поверхностям грохотов, и может быть использовано в горнодобывающих отраслях промышленности при обогащении полезных ископаемых. В основу изобретения поставлена задача повышения качества продуктов разделения мелких классов за счет соединения эластичных карт сита между собой замком, выполненным в виде сплошных перемычек, установленных с возможностью перемещения параллельно рабочей поверхности сита, что позволит предотвратить закрупнение подрешетного продукта. На фиг. 1 показано сито грохота, вид сверху; на фиг. 2 -разрез А-А на фиг. 1. поперечный разрез; на фиг. 3 - разрез Б-Б на фиг. 1, продольный разрез; на фиг. 4 - узел В на фиг. 3, поперечный разрез замка; на фиг. 5 - поперечный разрез замка, вариант исполнения; на фиг. 6 - схема сужения карты при натяжении и колебаниях. Сито грохота состоит из закрепленных в опорах 1 грохота с предварительным натя-> жением F эластичных карт 2 шириной В с отверстиями 3 и ребрами 4, расположенными по прилегающим сторонам карт под рабочей поверхностью сита. В отличие от прототипа, эластичные карты 2 соединены между собой сплошным по длине карты замком 5, выполненным в виде сдвоенных сплошных перемычек 6 и б1, расположенных на ребрах 4 не выше рабочей поверхности 11 сита. Перемычки 6 и б1 установлены в замке С N> 13124 5 с возможностью перемещения в направлении, параллельном рабочей поверхности сита (оси ОХ), Перемычки 6 карты 2, обращенные к разгрузочному концу сита, охватывают перемычки 6 смежной карты 21. 5 Примыкающие друг к другу участки "а" смежных карт 2 и 2 , расположенных над замком 5, выполнены с уклоном, направленным к месту стыка карт. При монтаже сита на грохоте карты 2 10 длиной L растягиваются на величину AL и закрепляются в опорах 1 короба (на чертеже не показан), в результате чего происходит сужение поперечного размера В карты. Сито грохота работает следующим обра- 15 зом При вынужденных колебаниях жестко прикрепленных к коробу грохота опор 1 с амплитудой Ак создаваемых вибровозбудителем совершают вертикальные колебания и 20 эластичные карты 2 с амплитудой Ал. Подвижность карт 2 относительно опор 1, а также друг относительно друга обеспечивает интенсивное перемешивание грохотимого материала и способствует повышению 25 эффективности разделения. Благодаря соединению карт 2 между собой подвижным замком 5, включающем сплошные сдвоенные перемычки 6, которые охватывают перемычки б1 смежной карты 21, при любом 30 относительном перемещении карт 2 и 21 зазор д между ними полностью перекрыт, что исключает попадание в подрешетный продукт крупных частиц. Причем величина хода Н перемычек 6 и б1, обусловленная кон- 35 солью I, превышает суммарное сужение от предварительного натяжения A={0,05-0,1)B и удлинения Лі карт при их колебаниях относительно опор, т.е. 1>Н > А+ Аі. Расположение охватывающих перемычек 6 на ребре 4, обращенном к разгрузочному концу сита, уменьшает вероятность застревания частиц между картами благодаря подбрасыванию частиц верхней перемычкой 6 по ходу транспортирования материала со скоростью V. При выполнении участков "а" смежных карт, расположенных над замком с уклоном к месту стыка улучшаются условия для выхода частиц из поперечного углубления благодаря его расширению кверху. Это дополнительно защищает стык подвижных карт 2 от возможного застревания в нем частиц грохотимого материала. Техническими преимуществами предложенного сита по сравнению с прототипом являются: - повышение качества продуктов разде ления мелких классов путем предотвраще ния закрупнения подрешетного продукта, обусловленного постоянным перекрытием зазора между картами замком подвижным; - предотвращения заклинивания частиц между картами, обусловленные охватом пе ремычек последующей карты перемычками предыдущей карты по ходу перемещения материала; - уменьшение вереятности попадания частиц в замок за счет выполнения участков смежных карт над замком с уклоном к месту стыка, обеспечивающего быстрое удаление частиц из расширяющихся кверху углубле ния между картами I
