Пристрій для електроерозійного диспергування металів

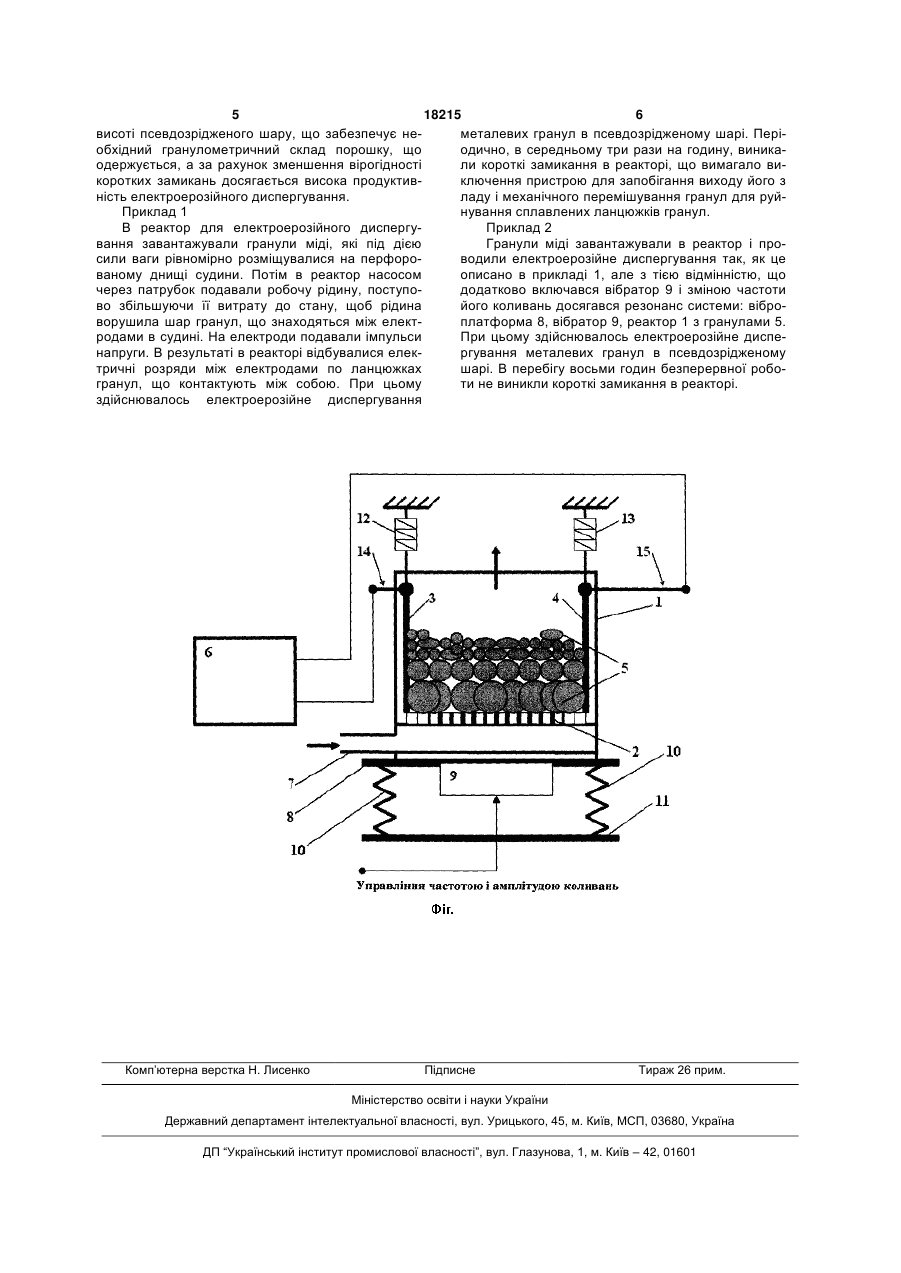

1. Пристрій для електроерозійного диспергування металів, що містить генератор імпульсів, реактор з перфорованим днищем і патрубком для прокачування робочої рідини, електроди, розміщені в реакторі і з’єднані струмопроводами з виходами генератора імпульсів, який відрізняється тим, що він додатково містить віброплатформу зі встановленим під нею вібратором, яка з’єднана за допомогою пружних елементів з основою, при цьому реактор встановлений на віброплатформі, а електроди встановлені з можливістю вібрації відносно корпусу реактора. 2. Пристрій для електроерозійного диспергування U 2 (19) 1 3 18215 4 Фоминский Л.П.Устройство для электроэрозионнодля електроерозійного диспергування металів. го диспергирования металлов. Опубл. 25.05.1979. Пристрій містить реактор 1 з перфорованим Бюл. №19]. днищем 2, патрубком 7 для прокачування робочої Недоліками цього пристрою є широка крива рідини, електроди 3 і 4, генератор імпульсів 6, віброзподілу дисперсності порошку, що одержується, роплатформу 8 зі встановленим під нею вібратообумовлена тим, що відстань між нижніми кінцями ром 9, що з’єднана за допомогою пружних елемеелектродів менше, ніж між верхніми, і низька пронтів 10 з основою 11. Електроди 3 і 4 встановлені в дуктивність, обумовлена тим, що через недостатреакторі 1 на пружних підвісках 12 і 13 або на пруньо ефективне псевдозрідження часто виникають жних ділянках струмопроводів в 14 і 15, що короткі замикання між шматочками металу і електз’єднують електроди 3 і 4 з генератором імпульродами. сів 6. В основу корисної моделі поставлені задачі Пристрій працює таким чином. зменшення розкиду дисперсності порошку, що В реактор 1, який виготовлений з діелектричодержується, і збільшення продуктивності дисперного матеріалу і має перфороване днище 2 і елекгування металів. Поставлені задачі вирішуються троди 3 і 4, завантажують металеві гранули 5, що за рахунок ефективного псевдозрідження шару підлягають диспергуванню. Електроерозійне дисметалевих гранул. пергування гранул 5 здійснюють електричними Запропонований, як і відомий пристрій для імпульсами, які формує генератор імпульсів 6. електроерозійного диспергування металів містить Імпульси напруги надходять на електроди 3 і 4. В генератор імпульсів, реактор з перфорованим реактор 1 через патрубок 7 і через отвори в перднищем і патрубком для прокачування робочої форованому днищі 2 надходить робоча рідина. рідини, електроди, які розміщені в реакторі і Прокачування робочої рідини через патрубок 7, з’єднані струмопроводами з виходами генератора перфороване днище 2 і міжелектродну зону реакімпульсів і, відповідно до пропозиції, він додатково тора 1 створює початковий ефект псевдозрідженомістить віброплатформу зі встановленим під нею го шару. Для посилення ефекту псевдозрідження вібратором, що з’єднана за допомогою пружних шару металевих гранул використовується вібропелементів з основою, при цьому реактор встановлатформа 8 зі встановленим під нею вібратором 9. лений на віброплатформі, а електроди встановлеВіброплатформа 8 встановлена на пружних елені з можливістю вібрації щодо корпусу реактора. ментах 10, які спираються на основу 11. Центр Вібратор виконаний з можливістю зміни частоти і ваги вібратора 9 співпадає з центром ваги вібропамплітуди вібрації, а його центр ваги співпадає з латформи 8 зі встановленим на ній реактором 1. центром ваги віброплатформи зі встановленим на Це створює умови для вібрації переважно уздовж ній реактором; електроди встановлені на пружних вектора сили ваги і упоперек струмопровідних лапідвісках з можливістю вібрації в одній, або в двох, нцюжків, утворених металевими гранулами 5. або в трьох ортогональних площинах; жорсткості Коливання вібратора 9 передаються віброплапружних підвісок і пружних елементів вибирають тформі 8 і приводять до вібрації реактора 1 з метакими, щоб резонансні частоти коливань електталевими гранулами та електродів 3 і 4. Управлінродів і віброплатформи не співпадали. ням частотою коливань вібратора 9 досягають Введення в пристрій віброплатформи зі встарезонансу для системи: віброплатформа 8, вібрановленим під нею вібратором, яка з’єднана за дотор 9, реактор 1 з гранулами 5. Електроди 3 і 4 помогою пружних елементів з основою, збільшує встановлені на пружних підвісках 12 і 13 з можлипсевдозрідження шару металевих гранул в реаквістю вібрації в одній, або в двох, або в трьох орторі, що створюється висхідним потоком рідини. тогональних площинах. Роль пружних підвісок для Встановлення електродів з можливістю вібраелектродів 3 і 4 можуть виконувати або спеціально ції щодо корпусу реактора ефективно усуває винивстановлені пружні підвіски 12 і 13, або пружні дікаючі короткі замикання за рахунок зміни відсталянки струмопроводів 14 і 15, що з’єднують електней між електродами і гранулами в роди 3 і 4 з генератором імпульсів 6. Жорсткості псевдозрідженому шарі та за рахунок непостійноспружних елементів 10 і пружних підвісок 12 і 13 ті і швидкої зміни контактних точок між гранулами і вибирають такими, щоб резонансні частоти колиелектродами. вань віброплатформи 8 і електродів 3 і 4 не співВиконання вібратора з можливістю зміни часпадали. тоти і амплітуди вібрації та поєднання його центра В місцях контакту металевих гранул 5 один з ваги з центром ваги віброплатформи зі встановлеодним і з електродами 3 і 4 виникають іскрові розним на ній реактором дозволяє досягати найефекряди, під час яких здійснюється диспергування тивнішого псевдозрідження шару металевих граметалу. За рахунок коливань реактора 1 з гранунул на резонансних частотах і забезпечити лами 5 і коливань електродів 3 і 4 посилюється вібрацію переважно уздовж вектора сили ваги і ефект псевдозрідженого шару і зменшується віроупоперек струмопровідних ланцюжків, які утворюгідність появи коротких замикань в реакторі 1, а ють металеві гранули. короткі замикання, що виникають, швидко усуваЖорсткості пружних підвісок і пружних елемеються. Управління амплітудою коливань вібратора нтів вибирають такими, щоб резонансні частоти 9 дозволяє отримати необхідну ефективність псеколивань електродів і віброплатформи не співпавдозрідження при диспергуванні металів, що мадали. Це зменшує вірогідність появи коротких зають різну питому вагу. микань між гранулами і електродами, а виникаючі Таким чином, за рахунок ефективного псевдокороткі замикання швидко і ефективно усуваються. зрідження створюються практично однакові умови На кресленні представлена схема пристрою електроерозійного диспергування металу по всій 5 18215 6 висоті псевдозрідженого шару, що забезпечує неметалевих гранул в псевдозрідженому шарі. Періобхідний гранулометричний склад порошку, що одично, в середньому три рази на годину, виникаодержується, а за рахунок зменшення вірогідності ли короткі замикання в реакторі, що вимагало викоротких замикань досягається висока продуктивключення пристрою для запобігання виходу його з ність електроерозійного диспергування. ладу і механічного перемішування гранул для руйПриклад 1 нування сплавлених ланцюжків гранул. В реактор для електроерозійного диспергуПриклад 2 вання завантажували гранули міді, які під дією Гранули міді завантажували в реактор і просили ваги рівномірно розміщувалися на перфороводили електроерозійне диспергування так, як це ваному днищі судини. Потім в реактор насосом описано в прикладі 1, але з тією відмінністю, що через патрубок подавали робочу рідину, поступододатково включався вібратор 9 і зміною частоти во збільшуючи її витрату до стану, щоб рідина його коливань досягався резонанс системи: віброворушила шар гранул, що знаходяться між електплатформа 8, вібратор 9, реактор 1 з гранулами 5. родами в судині. На електроди подавали імпульси При цьому здійснювалось електроерозійне диспенапруги. В результаті в реакторі відбувалися елекргування металевих гранул в псевдозрідженому тричні розряди між електродами по ланцюжках шарі. В перебігу восьми годин безперервної робогранул, що контактують між собою. При цьому ти не виникли короткі замикання в реакторі. здійснювалось електроерозійне диспергування Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
