Велика за площею, міцна на розтяг георешітка, спосіб та пристрій (варіанти) для її виготовлення
Номер патенту: 65584
Опубліковано: 15.04.2004
Автори: Хеертен Георг, Мюллер Фолькхард, Улеманн Вернер, Прівіх Штефан
Формула / Реферат

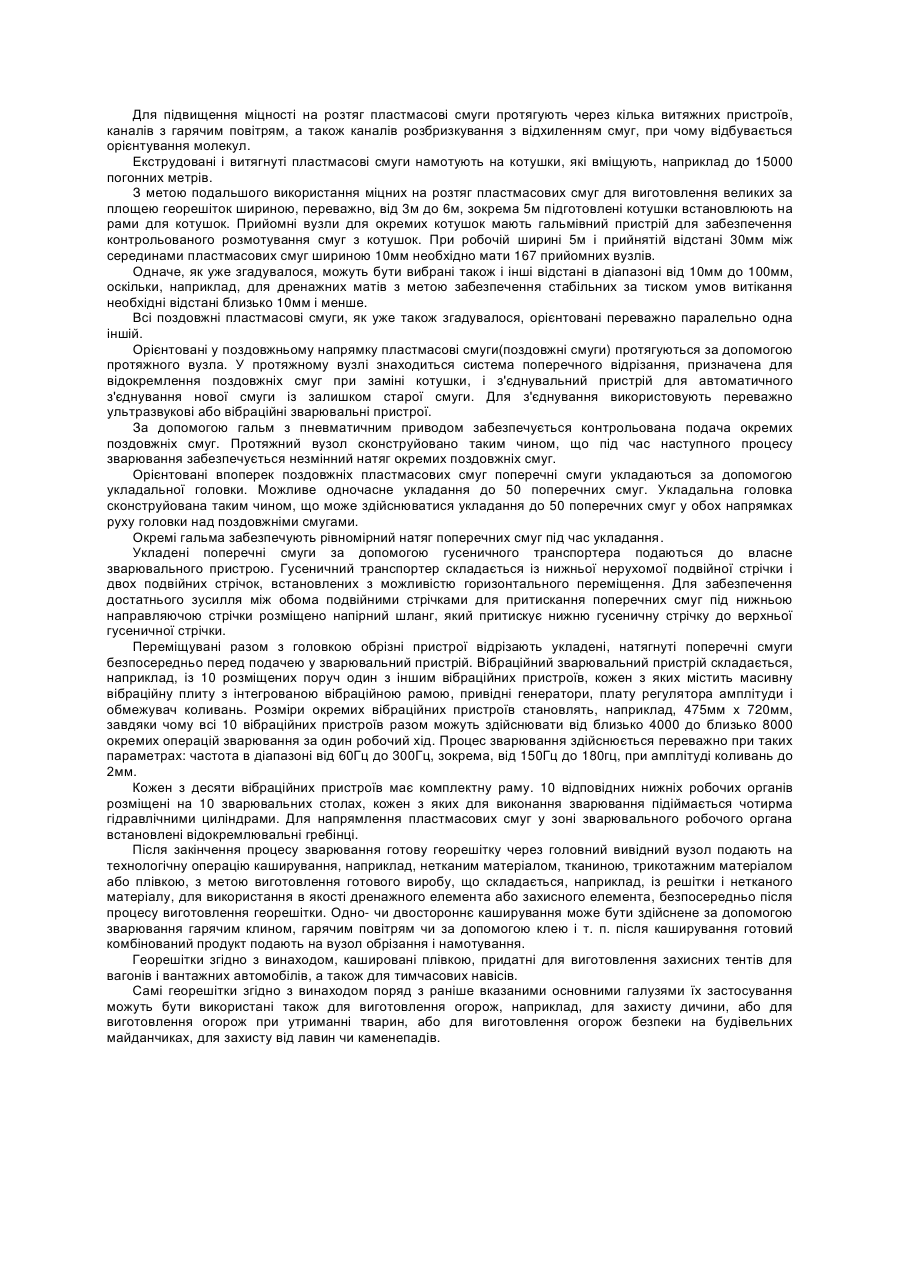

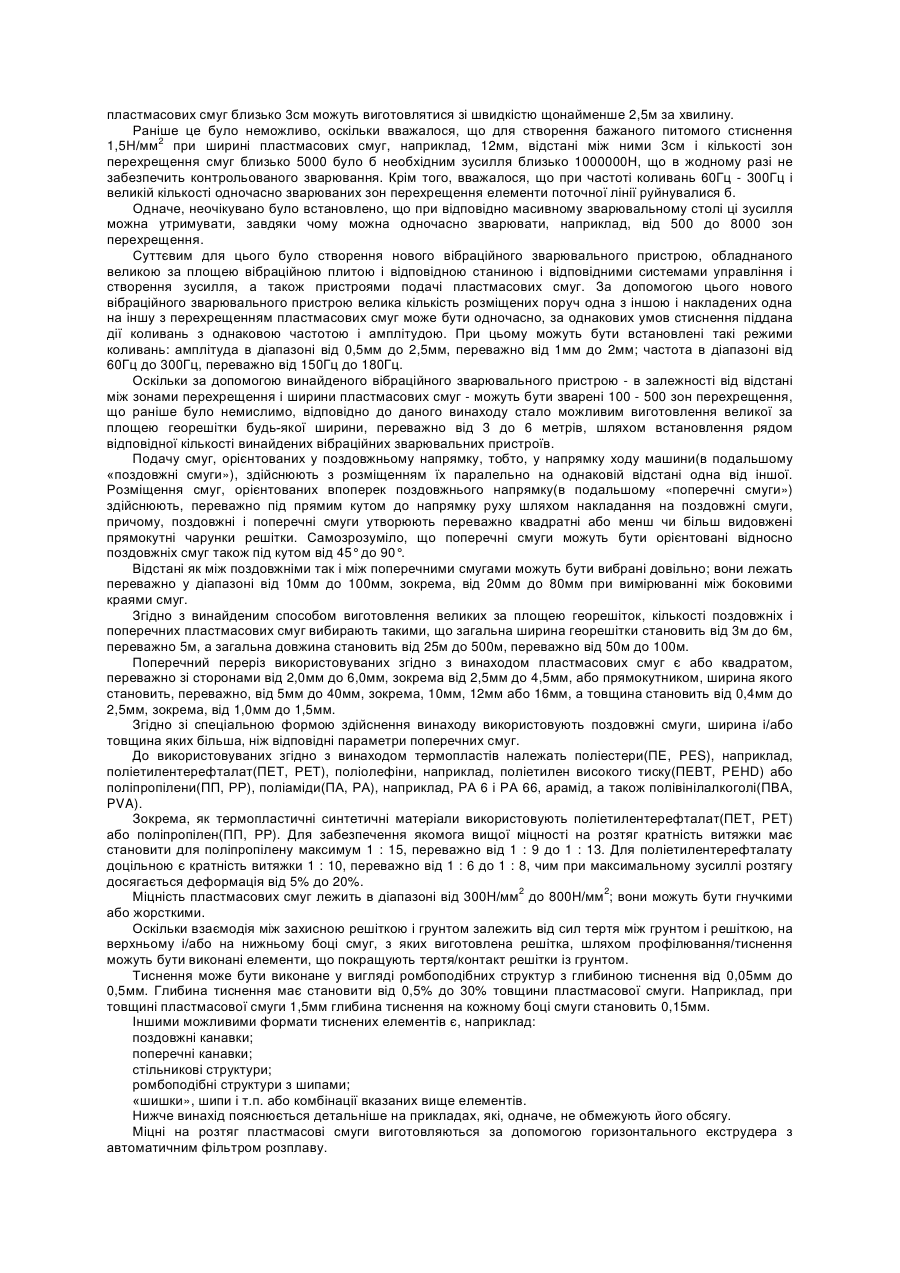

1. Спосіб безперервного виготовлення великих за площею георешіток із перехресних термопластичних пластмасових смуг, з'єднаних між собою у зонах перехрещення за допомогою зварювання, який відрізняється тим, що використовують одношарові, однорідні, міцні на розтяг пластмасові смуги з орієнтованими молекулами і велику кількість розміщених одна за іншою і одна поряд з іншою зон перехрещення поточним методом одночасно зварюють з використанням вібраційної зварювальної техніки.
2. Спосіб за п. 1, який відрізняється тим, що одночасно зварюють від 500 до 8000 зон перехрещення.
3. Спосіб за пп. 1-2, який відрізняється тим, що зварювання здійснюють одночасно за допомогою кількох вібраційних зварювальних пристроїв, яким задають однакову частоту і амплітуду коливань, при цьому амплітуду коливань встановлюють в діапазоні від 0,5 мм до 2,5 мм, переважно від 1 мм до 2 мм, а частоту коливань встановлюють в діапазоні від 60 Гц до 300 Гц, переважно від 150 Гц до 180 Гц.
4. Спосіб за будь-яким з пп. 1-3, який відрізняється тим, що перехресні пластмасові смуги подають таким чином, що орієнтовані впоперек руху машини пластмасові смуги (поперечні смуги) перетинають паралельні між собою, орієнтовані вздовж руху машини пластмасові смуги (поздовжні смуги) під кутом від 45° до 90°.
5. Спосіб за будь-яким з пп. 1-4, який відрізняється тим, що пластмасові смуги розміщують таким чином, що відстань між їх краями становить від 10 мм до 100 мм, переважно від 20 мм до 80 мм.
6. Спосіб за будь-яким з пп. 1-5, який відрізняється тим, що велику кількість поздовжніх пластмасових смуг і відповідно велику кількість поперечних пластмасових смуг розміщують таким чином, що загальна ширина георешітки становить від 3 м до 6 м, переважно 5 м, а загальна довжина становить від 25 м до 500 м, переважно від 50 м до 100 м.
7. Спосіб за будь-яким з пп. 1-6, який відрізняється тим, що використовують пластмасові смуги, які мають міцність на розтяг від 300 Н/мм2 до 800 Н/мм2.
8. Спосіб за будь-яким з пп. 1-7, який відрізняється тим, що використовують пластмасові смуги з квадратним поперечним перерізом, при цьому довжина сторони квадрата становить від 2 мм до 6 мм, переважно від 2,5 мм до 4,5 мм або з прямокутним поперечним перерізом, при цьому ширина становить переважно від 5 мм до 40 мм, зокрема 10 мм, 12 мм або 16 мм, а товщина становить переважно від 0,4 мм до 2,5 мм, зокрема від 1,0 мм до 1,5 мм.
9. Спосіб за будь-яким з пп. 1-8, який відрізняється тим, що використовують пластмасові смуги, на верхніх і/або на нижніх боках яких виконано тиснення.
10. Спосіб за будь-яким з пп. 1-9, який відрізняється тим, що використовують пластмасові смуги, на верхніх і/або на нижніх боках яких виконано тиснення глибиною від 0,5 % до 30 % від товщини пластмасової смуги, при цьому тиснення має переважно ромбічну структуру.
11. Спосіб за будь-яким з пп. 1-10, який відрізняється тим, що використовують поздовжні пластмасові смуги, ширина і/або товщина яких більша, ніж відповідні параметри поперечних пластмасових смуг.
12. Спосіб за будь-яким з пп. 1-11, який відрізняється тим, що використовують пластмасові смуги, виготовлені із поліетилентерефтапату (ПЕТ, PET) або із поліпропілену (ПП, РР).
13. Спосіб за будь-яким з пп. 1-12, який відрізняється тим, що готову георешітку великої площі додатково каширують з одного або з обох боків нетканим матеріалом, тканиною, трикотажним матеріалом або плівкою за допомогою зварювання гарячим інструментом, гарячим повітрям чи за допомогою клею.
14. Велика за площею, міцна на розтяг георешітка, виготовлена і з перехресних термопластичних, одношарових, однорідних, з орієнтованими молекулами, міцних на розтяг пластмасових смуг, зварених у точках перехрещення за допомогою вібраційного зварювання.
15. Велика за площею, міцна на розтяг георешітка за п. 14, яка відрізняється тим, що вона виготовлена способом за будь-яким з пп. 1-13.
16. Велика за площею георешітка за пп. 14-15, яка відрізняється тим, що її застосовують як дренажну або захисну решітку при спорудженні земляних об'єктів.
17. Велика за площею георешітка за пп. 14-15, яка відрізняється тим, що її застосовують як елемент огорожі.
18. Велика за площею георешітка за пп. 14-15, яка відрізняється тим, що її каширують з одного або з двох боків і застосовують як тент.
19. Вібраційний зварювальний пристрій для виготовлення великих за площею, міцних на розтяг георешіток із перехресних міцних на розтяг пластмасових смуг, який відрізняється тим, що він містить щонайменше один вібраційний пристрій, яким може бути одночасно виконане зварювання щонайменше 100 зон перехрещення, переважно до 500 зон перехрещення.
20. Вібраційний зварювальний пристрій для виготовлення великих за площею, міцних на розтяг георешіток із перехресних міцних на розтяг пластмасових смуг, який відрізняється тим, що він містить 10 розміщених поруч один з іншим вібраційних пристроїв, виконаних з можливістю одночасного коливання з однаковою частотою і однаковою амплітудою під тиском для одночасного зварювання до 8000 зон перехрещення.
Додаткова інформація
Назва патенту англійськоюLarge surface area, tensile-resisting geo-grid, method and apparatus (variants) for its manufacture
Назва патенту російськоюБольшая по площади, прочная на растяжение георешетка, способ и устройство (варианты) для ее изготовления
МПК / Мітки
МПК: E02B 3/12, B29D 28/00, B29C 65/06
