Блок моделей, що газифікуються

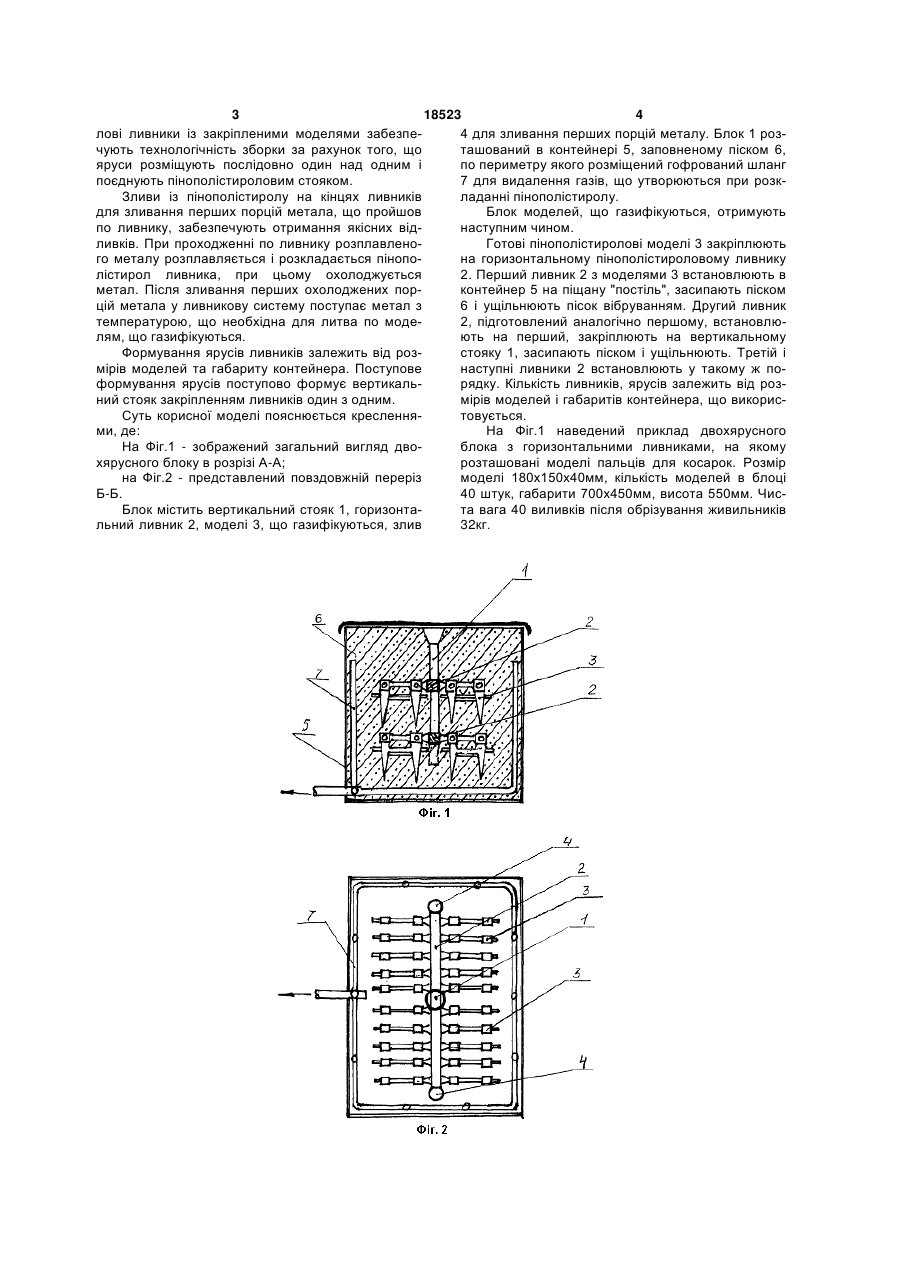

Блок моделей, що газифікуються, що містить ливникову систему із закріпленими моделями, який відрізняється тим, що блок утворений горизонтальними ливниками, оснащеними на кінцях зливниками із закріпленими моделями, які розміщені ярусами один над одним і з’єднані між собою вертикальним складеним пінополістироловим стояком. (19) (21) u200604891 (22) 03.05.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Хомишинець Володимир Лукич, Іванов Сергій Володимирович (73) Хомишинець Володимир Лукич, Іванов Сергій Володимирович 3 18523 4 лові ливники із закріпленими моделями забезпе4 для зливання перших порцій металу. Блок 1 розчують технологічність зборки за рахунок того, що ташований в контейнері 5, заповненому піском 6, яруси розміщують послідовно один над одним і по периметру якого розміщений гофрований шланг поєднують пінополістироловим стояком. 7 для видалення газів, що утворюються при розкЗливи із пінополістиролу на кінцях ливників ладанні пінополістиролу. для зливання перших порцій метала, що пройшов Блок моделей, що газифікуються, отримують по ливнику, забезпечують отримання якісних віднаступним чином. ливків. При проходженні по ливнику розплавленоГотові пінополістиролові моделі 3 закріплюють го металу розплавляється і розкладається пінопона горизонтальному пінополістироловому ливнику лістирол ливника, при цьому охолоджується 2. Перший ливник 2 з моделями 3 встановлюють в метал. Після зливання перших охолоджених порконтейнер 5 на піщану "постіль", засипають піском цій метала у ливникову систему поступає метал з 6 і ущільнюють пісок вібруванням. Другий ливник температурою, що необхідна для литва по моде2, підготовлений аналогічно першому, встановлюлям, що газифікуються. ють на перший, закріплюють на вертикальному Формування ярусів ливників залежить від розстояку 1, засипають піском і ущільнюють. Третій і мірів моделей та габариту контейнера. Поступове наступні ливники 2 встановлюють у такому ж поформування ярусів поступово формує вертикальрядку. Кількість ливників, ярусів залежить від розний стояк закріпленням ливників один з одним. мірів моделей і габаритів контейнера, що викорисСуть корисної моделі пояснюється кресленнятовується. ми, де: На Фіг.1 наведений приклад двохярусного На Фіг.1 - зображений загальний вигляд двоблока з горизонтальними ливниками, на якому хярусного блоку в розрізі А-А; розташовані моделі пальців для косарок. Розмір на Фіг.2 - представлений повздовжній переріз моделі 180х150х40мм, кількість моделей в блоці Б-Б. 40 штук, габарити 700х450мм, висота 550мм. ЧисБлок містить вертикальний стояк 1, горизонтата вага 40 виливків після обрізування живильників льний ливник 2, моделі 3, що газифікуються, злив 32кг. 5 Комп’ютерна верстка Л. Купенко 18523 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
