Клей-розплав для етикетування

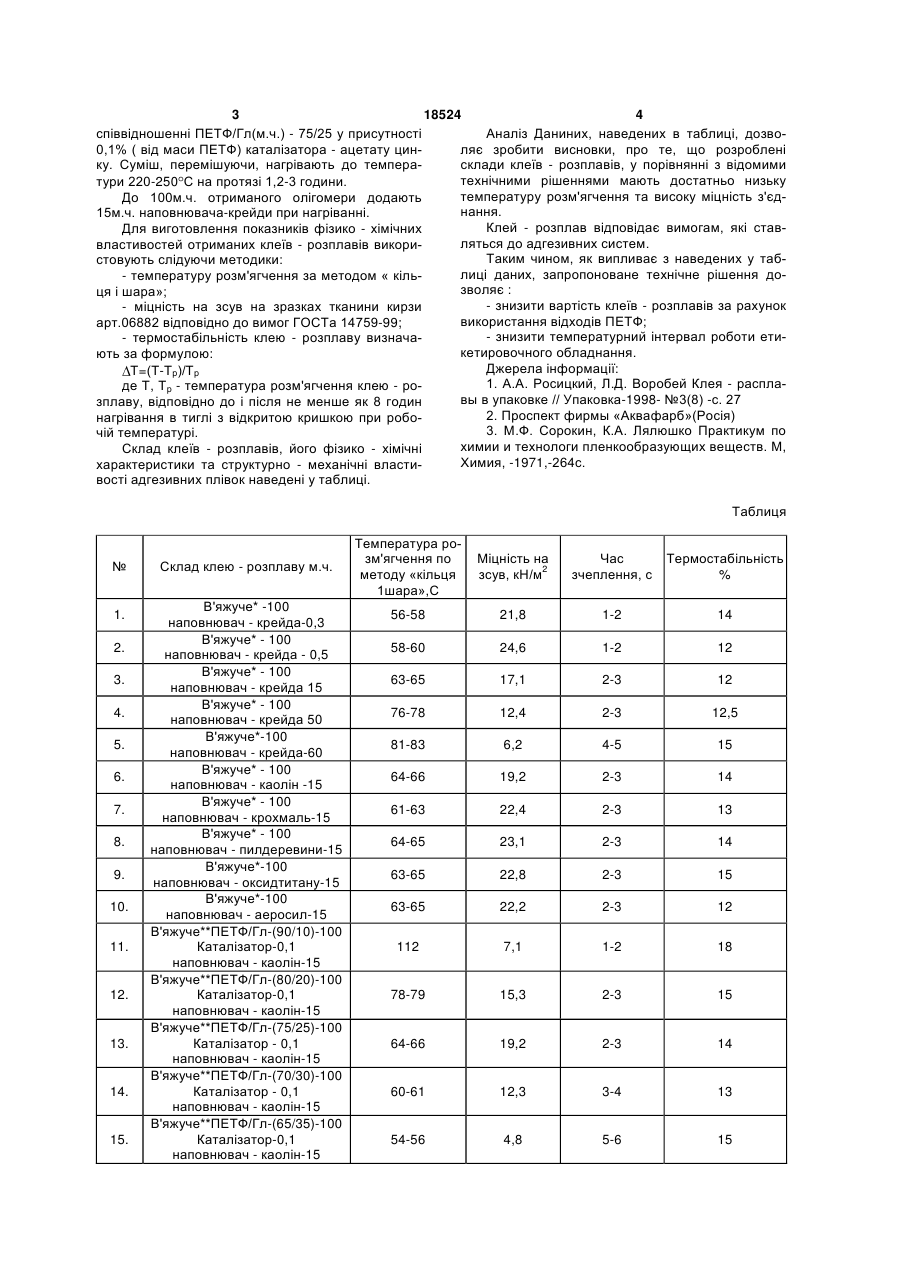

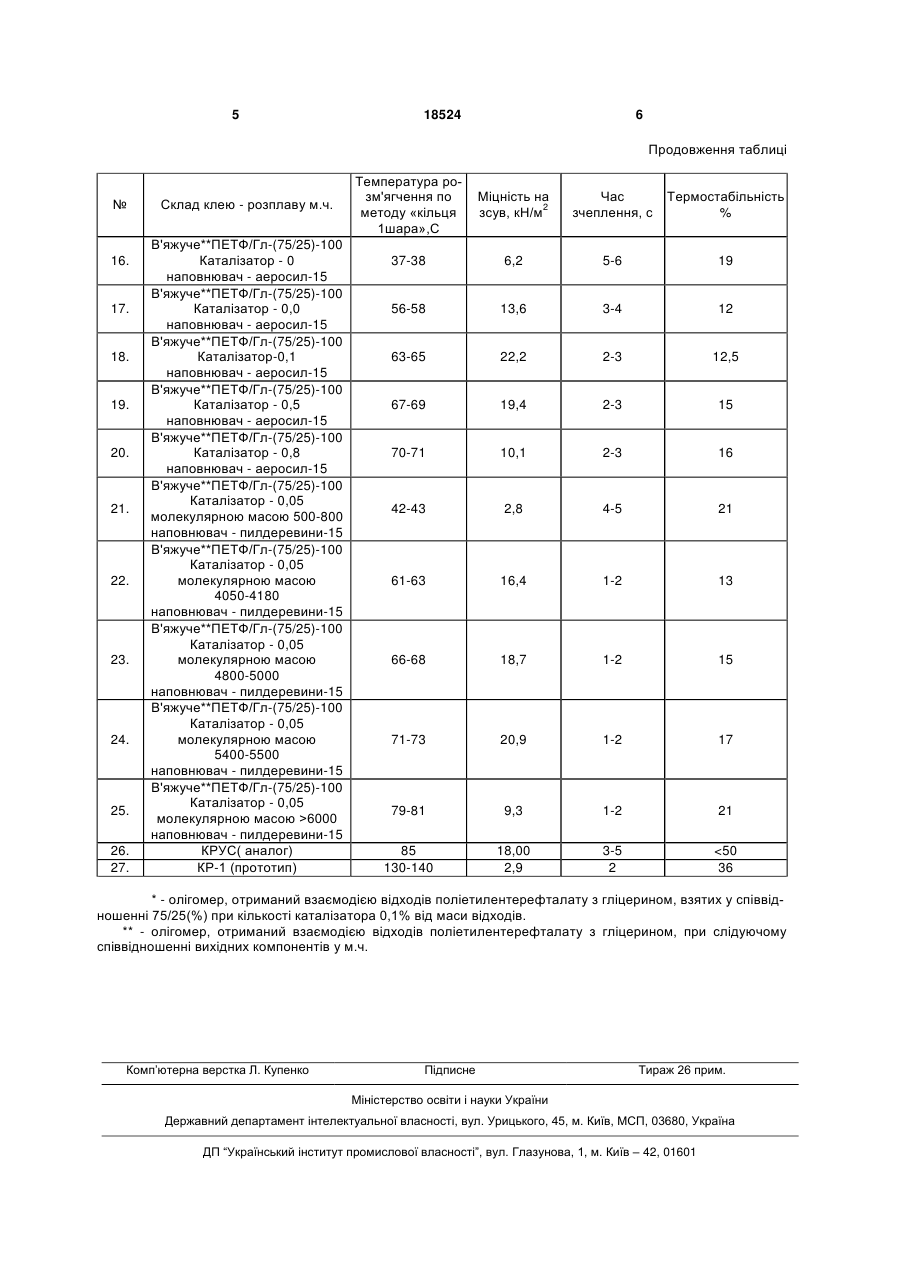

1. Клей-розплав для етикетування, який складається з в'яжучого-розплаву високомолекулярної сполуки, наповнювача, який відрізняється тим, що як в'яжуче-розплав містить олігомери, отримані взаємодією відходів поліетилентерефталату (ПЕТФ) з гліцерином (Гл) в присутності каталізатора переетерифікації, як наповнювач містить крох 3 18524 4 співвідношенні ПЕТФ/Гл(м.ч.) - 75/25 у присутності Аналіз Даниних, наведених в таблиці, дозво0,1% ( від маси ПЕТФ) каталізатора - ацетату цинляє зробити висновки, про те, що розроблені ку. Суміш, перемішуючи, нагрівають до темперасклади клеїв - розплавів, у порівнянні з відомими технічними рішеннями мають достатньо низьку тури 220-250 C нa протязі 1,2-3 години. температуру розм'ягчення та високу міцність з'єдДо 100м.ч. отриманого олігомери додають нання. 15м.ч. наповнювача-крейди при нагріванні. Клей - розплав відповідає вимогам, які ставДля виготовлення показників фізико - хімічних ляться до адгезивних систем. властивостей отриманих клеїв - розплавів викориТаким чином, як випливає з наведених у табстовують слідуючи методики: лиці даних, запропоноване технічне рішення до- температуру розм'ягчення за методом « кільзволяє : ця і шара»; - знизити вартість клеїв - розплавів за рахунок - міцність на зсув на зразках тканини кирзи використання відходів ПЕТФ; арт.06882 відповідно до вимог ГОСТа 14759-99; - знизити температурний інтервал роботи ети- термостабільність клею - розплаву визначакетировочного обладнання. ють за формулою: Джерела інформації: Т=(Т-Тр)/Тр 1. А.А. Росицкий, Л.Д. Воробей Клея - распладе Т, Тр - температура розм'ягчення клею - ровы в упаковке // Упаковка-1998- №3(8) -с. 27 зплаву, відповідно до і після не менше як 8 годин 2. Проспект фирмы «Аквафарб»(Росія) нагрівання в тиглі з відкритою кришкою при робо3. М.Ф. Сорокин, К.А. Лялюшко Практикум по чій температурі. химии и технологи пленкообразующих веществ. М, Склад клеїв - розплавів, його фізико - хімічні Химия, -1971,-264с. характеристики та структурно - механічні властивості адгезивних плівок наведені у таблиці. Таблиця № 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. Склад клею - розплаву м.ч. В'яжуче* -100 наповнювач - крейда-0,3 В'яжуче* - 100 наповнювач - крейда - 0,5 В'яжуче* - 100 наповнювач - крейда 15 В'яжуче* - 100 наповнювач - крейда 50 В'яжуче*-100 наповнювач - крейда-60 В'яжуче* - 100 наповнювач - каолін -15 В'яжуче* - 100 наповнювач - крохмаль-15 В'яжуче* - 100 наповнювач - пилдеревини-15 В'яжуче*-100 наповнювач - оксидтитану-15 В'яжуче*-100 наповнювач - аеросил-15 В'яжуче**ПЕТФ/Гл-(90/10)-100 Каталізатор-0,1 наповнювач - каолін-15 В'яжуче**ПЕТФ/Гл-(80/20)-100 Каталізатор-0,1 наповнювач - каолін-15 В'яжуче**ПЕТФ/Гл-(75/25)-100 Каталізатор - 0,1 наповнювач - каолін-15 В'яжуче**ПЕТФ/Гл-(70/30)-100 Каталізатор - 0,1 наповнювач - каолін-15 В'яжуче**ПЕТФ/Гл-(65/35)-100 Каталізатор-0,1 наповнювач - каолін-15 Температура розм'ягчення по методу «кільця 1шара»,С Міцність на зсув, кН/м2 Час зчеплення, с Термостабільність % 56-58 21,8 1-2 14 58-60 24,6 1-2 12 63-65 17,1 2-3 12 76-78 12,4 2-3 12,5 81-83 6,2 4-5 15 64-66 19,2 2-3 14 61-63 22,4 2-3 13 64-65 23,1 2-3 14 63-65 22,8 2-3 15 63-65 22,2 2-3 12 112 7,1 1-2 18 78-79 15,3 2-3 15 64-66 19,2 2-3 14 60-61 12,3 3-4 13 54-56 4,8 5-6 15 5 18524 6 Продовження таблиці № 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. Склад клею - розплаву м.ч. В'яжуче**ПЕТФ/Гл-(75/25)-100 Каталізатор - 0 наповнювач - аеросил-15 В'яжуче**ПЕТФ/Гл-(75/25)-100 Каталізатор - 0,0 наповнювач - аеросил-15 В'яжуче**ПЕТФ/Гл-(75/25)-100 Каталізатор-0,1 наповнювач - аеросил-15 В'яжуче**ПЕТФ/Гл-(75/25)-100 Каталізатор - 0,5 наповнювач - аеросил-15 В'яжуче**ПЕТФ/Гл-(75/25)-100 Каталізатор - 0,8 наповнювач - аеросил-15 В'яжуче**ПЕТФ/Гл-(75/25)-100 Каталізатор - 0,05 молекулярною масою 500-800 наповнювач - пилдеревини-15 В'яжуче**ПЕТФ/Гл-(75/25)-100 Каталізатор - 0,05 молекулярною масою 4050-4180 наповнювач - пилдеревини-15 В'яжуче**ПЕТФ/Гл-(75/25)-100 Каталізатор - 0,05 молекулярною масою 4800-5000 наповнювач - пилдеревини-15 В'яжуче**ПЕТФ/Гл-(75/25)-100 Каталізатор - 0,05 молекулярною масою 5400-5500 наповнювач - пилдеревини-15 В'яжуче**ПЕТФ/Гл-(75/25)-100 Каталізатор - 0,05 молекулярною масою >6000 наповнювач - пилдеревини-15 КРУС( аналог) КР-1 (прототип) Температура розм'ягчення по методу «кільця 1шара»,С Міцність на 2 зсув, кН/м Час зчеплення, с Термостабільність % 37-38 6,2 5-6 19 56-58 13,6 3-4 12 63-65 22,2 2-3 12,5 67-69 19,4 2-3 15 70-71 10,1 2-3 16 42-43 2,8 4-5 21 61-63 16,4 1-2 13 66-68 18,7 1-2 15 71-73 20,9 1-2 17 79-81 9,3 1-2 21 85 130-140 18,00 2,9 3-5 2
