Механізм контактора трифазного перемикача відгалужень обмоток трансформатора під навантаженням

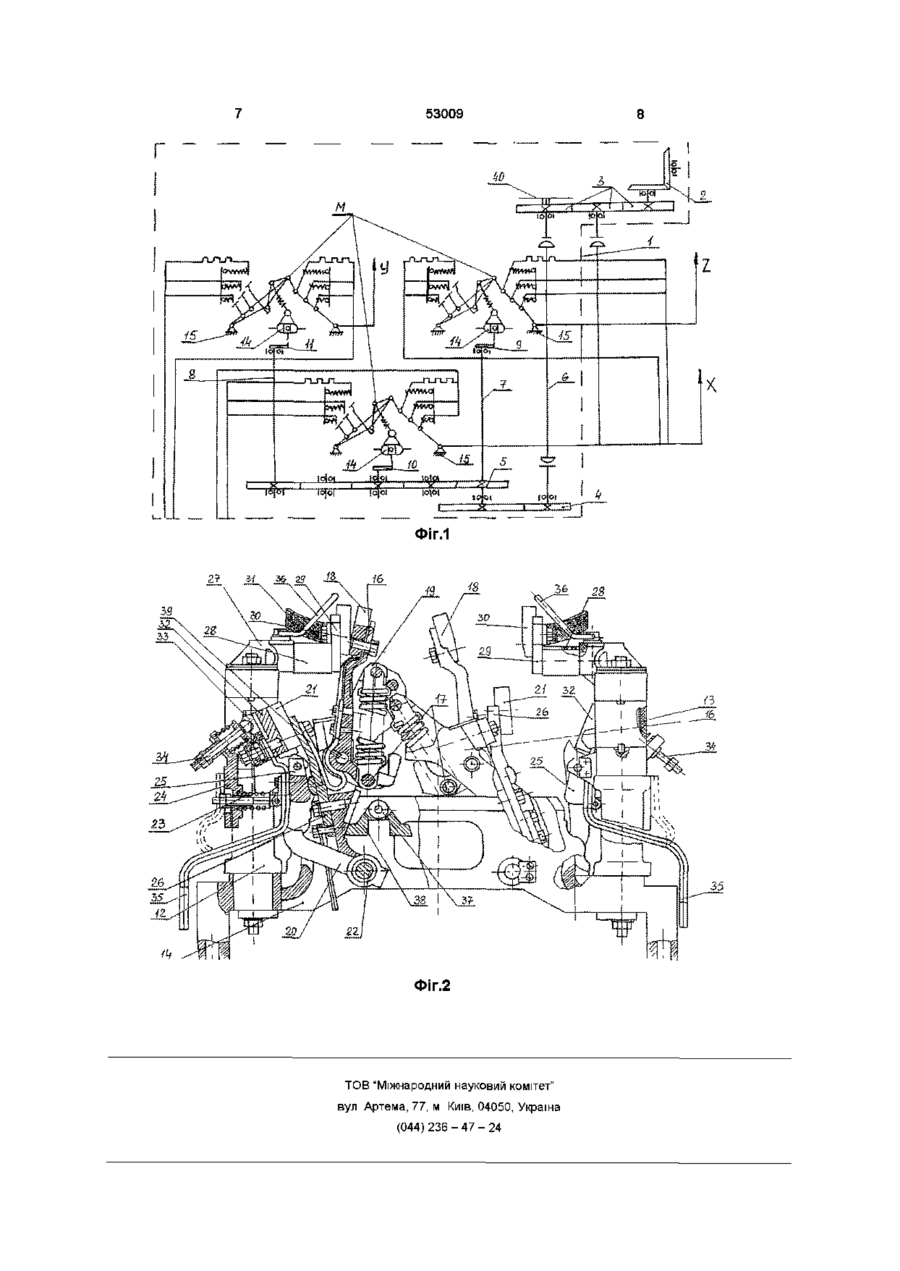

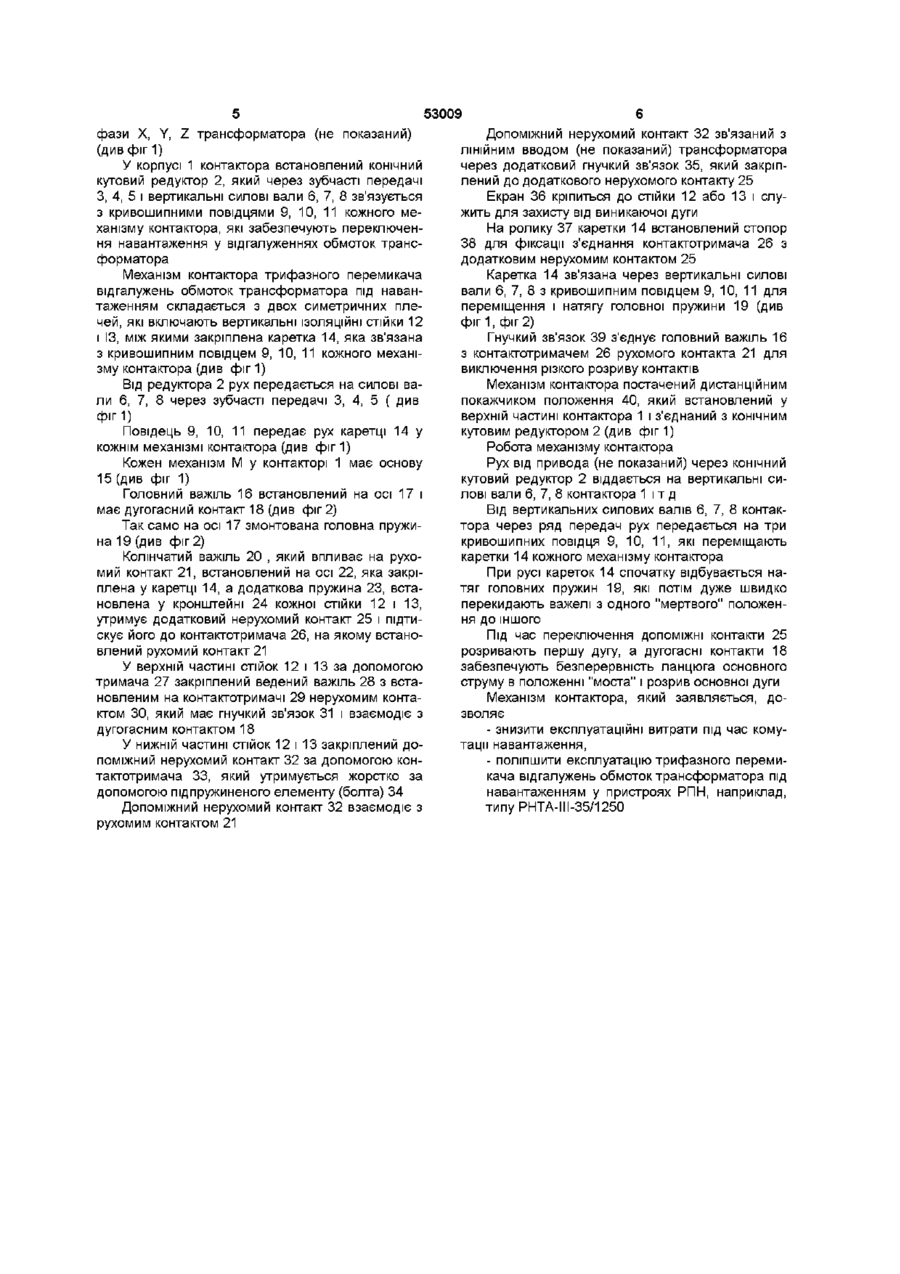

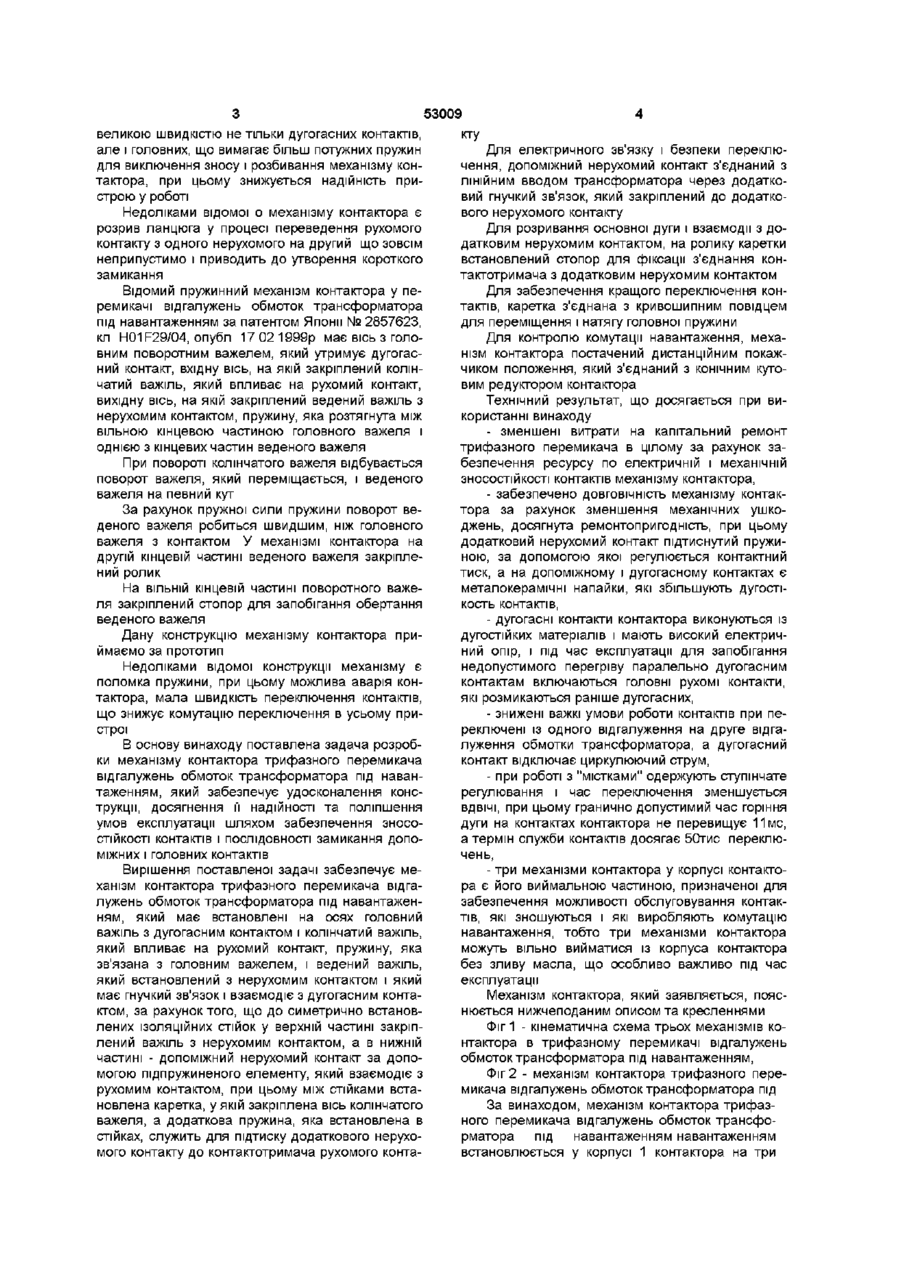

1 Механізм контактора трифазного перемикача відгалужень обмоток трансформатора під навантаженням, який має встановлені на осях головний важіль з дугогасним контактом і колінчатий важіль, який впливає на рухомий контакт, пружину, яка зв'язана з головним важелем, і ведений важіль з нерухомим контактом, який має гнучкий зв'язок і взаємодіє з дугогасним контактом, який відрізняється тим, що до симетрично встановлених ІЗОЛЯЦІЙНИХ стійок у верхній частині закріплений важіль з нерухомим контактом, а в нижній частині - допоміжний нерухомий контакт за допомогою підпружиненого елемента, який взаємодіє з рухомим контактом, при цьому між Винахід відноситься до електротехніки, зокрема до конструкції механізму контактора, який використовується у контакторі трифазного перемикача відгалужень обмоток силового трансформатора під навантаженням у пристроях РПНтипуРНТА Відома контактна система контактора поворотного типу за авторським свідоцтвом №182183, кл 21с, 40/52, опубл 25 05 1966р має рухомій контакт, підпружинений тримач, який обмежений у своєму переміщенні упором, який розташований на рухомому контакті Упор розташований в безпосередній близькості від осі контактної пружини так, що при повороті тримача і упиранні його в упор під дією пружини, що відключає, момент опору, який створюється контактною пружиною, незначний і рухомий контакт відривається від нерухомого контакту з прослизанням або перекатом Недоліком відомої контактної системи контактора є те, що при різкому спрацьовуванні пружини стійками встановлена каретка, у якій закріплена вісь колінчатого важеля, а додаткова пружина, яка встановлена в стійках, служить для підтиску додаткового нерухомого контакту до контактотримача рухомого контакту 2 Механізм контактора за п 1, який відрізняється тим, що допоміжний нерухомий контакт з'єднаний 3 ЛІНІЙНИМ вводом трансформатора через додатковий гнучкий зв'язок, який закріплений до додаткового нерухомого контакту 3 Механізм контактора за п 1, який відрізняється тим, що у каретці встановлений стопор для фіксації з'єднання контактотримача з додатковим нерухомим контактом 4 Механізм контактора за п 1, який відрізняється тим, що каретка з'єднана з кривошипним повідцем для переміщення і натягу головної пружини 5 Механізм контактора за п 1, який відрізняється тим, що він оснащений дистанційним покажчиком положення, який з'єднаний з конічним кутовим редуктором контактора рухомий контакт замикається з утворенням електричної дуги, що може привести до короткого замикання в обмотках між регулювальними відводами Відома контактна система комутаційного апарата за авторським свідоцтвом №1176398, кл Н01Н1/20, опубл ЗО 08 1985р має нерухомі контакти, які встановлені у ІЗОЛЯЦІЙНІЙ ОСНОВІ, рухомі контакти, які закріплені на плоскому підпружиненому поворотному містку Н-подібної форми, що має верхні і нижні стійки Товкач взаємодіє з містком, який постачений струмопровідною накладкою Недоліком відомої конструкції є ненадійність контактного натиску між нерухомими і рухомими контактами через різке провертання опорних стійок містка у пазу основи, що приводить до ушкодження одного з КІНЦІВ пружини Відомий механізм контактора з гасінням дуги у маслі трансформатора трифазного струму за патентом Німеччини №19748146, кп H01F29/00, опубл 06 05 1999р має головні і дугогасні контакти Механізм контактора здійснює переключення з о о со ю 53009 великою швидкістю не тільки дугогасних контактів, але і головних, що вимагає більш потужних пружин для виключення зносу і розбивання механізму контактора, при цьому знижується надійність пристрою у роботі Недоліками відомої о механізму контактора є розрив ланцюга у процесі переведення рухомого контакту з одного нерухомого на другий що зовсім неприпустимо і приводить до утворення короткого замикання Відомий пружинний механізм контактора у перемикачі відгалужень обмоток трансформатора під навантаженням за патентом Японії № 2857623, кл H01F29/04, опубл 17 02 1999р має вісь з головним поворотним важелем, який утримує дугогасний контакт, вхідну вісь, на якій закріплений колінчатий важіль, який впливає на рухомий контакт, вихідну вісь, на якій закріплений ведений важіль з нерухомим контактом, пружину, яка розтягнута між вільною кінцевою частиною головного важеля і однією з кінцевих частин веденого важеля При повороті колінчатого важеля відбувається поворот важеля, який переміщається, і веденого важеля на певний кут За рахунок пружної сили пружини поворот веденого важеля робиться швидшим, ніж головноговажеля з контактом У механізмі контактора на другій кінцевій частині веденого важеля закріплений ролик На ВІЛЬНІЙ кінцевій частині поворотного важеля закріплений стопор для запобігання обертання веденого важеля Дану конструкцію механізму контактора приймаємо за прототип Недоліками відомої конструкції механізму є поломка пружини, при цьому можлива аварія контактора, мала швидкість переключення контактів, що знижує комутацію переключення в усьому пристрої В основу винаходу поставлена задача розробки механізму контактора трифазного перемикача відгалужень обмоток трансформатора під навантаженням, який забезпечує удосконалення конструкції, досягнення її надійності та поліпшення умов експлуатації шляхом забезпечення ЗНОСОСТІЙКОСТІ контактів і ПОСЛІДОВНОСТІ замикання допоміжних і головних контактів Вирішення поставленої задачі забезпечує механізм контактора трифазного перемикача відгалужень обмоток трансформатора під навантаженням, який має встановлені на осях головний важіль з дугогасним контактом і колінчатий важіль, який впливає на рухомий контакт, пружину, яка зв'язана з головним важелем, і ведений важіль, який встановлений з нерухомим контактом і який має гнучкий зв'язок і взаємодіє з дугогасним контактом, за рахунок того, що до симетрично встановлених ІЗОЛЯЦІЙНИХ стійок у верхній частині закріплений важіль з нерухомим контактом, а в нижній частині - допоміжний нерухомий контакт за допомогою підпружиненого елементу, який взаємодіє з рухомим контактом, при цьому між стійками встановлена каретка, у якій закріплена вісь колінчатого важеля, а додаткова пружина, яка встановлена в стійках, служить для підтиску додаткового нерухомого контакту до контактотримача рухомого конта кту Для електричного зв'язку і безпеки переключення, допоміжний нерухомий контакт з'єднаний з ЛІНІЙНИМ вводом трансформатора через додатковий гнучкий зв'язок, який закріплений до додаткового нерухомого контакту Для розривання основної дуги і взаємодії з додатковим нерухомим контактом, на ролику каретки встановлений стопор для фіксації з'єднання контактотримача з додатковим нерухомим контактом Для забезпечення кращого переключення контактів, каретка з'єднана з кривошипним повідцем для переміщення і натягу головної пружини Для контролю комутації навантаження, механізм контактора постачений дистанційним покажчиком положення, який з'єднаний з конічним кутовим редуктором контактора Технічний результат, що досягається при використанні винаходу - зменшені витрати на капітальний ремонт трифазного перемикача в цілому за рахунок забезпечення ресурсу по електричній і механічній ЗНОСОСТІЙКОСТІ контактів механізму контактора, - забезпечено ДОВГОВІЧНІСТЬ механізму контактора за рахунок зменшення механічних ушкоджень, досягнута ремонтопригодність, при цьому додатковий нерухомий контакт підтиснутий пружиною, за допомогою якої регулюється контактний тиск, а на допоміжному і дугогасному контактах є металокерамічні напайки, які збільшують дугостікость контактів, - дугогасні контакти контактора виконуються із дугостійких матеріалів і мають високий електричний опір, і під час експлуатації для запобігання недопустимого перегріву паралельно дугогасним контактам включаються головні рухомі контакти, які розмикаються раніше дугогасних, - знижені важкі умови роботи контактів при переключені із одного відгалуження на друге відгалуження обмотки трансформатора, а дугогасний контакт відключає циркулюючий струм, - при роботі з "містками" одержують ступінчате регулювання і час переключення зменшується ВДВІЧІ, при цьому гранично допустимий час горіння дуги на контактах контактора не перевищує 11 мс, а термін служби контактів досягає 50тис переключень, - три механізми контактора у корпусі контактора є його виймальною частиною, призначеної для забезпечення можливості обслуговування контактів, які зношуються і які виробляють комутацію навантаження, тобто три механізми контактора можуть вільно вийматися із корпуса контактора без зливу масла, що особливо важливо під час експлуатації Механізм контактора, який заявляється, пояснюється нижчеподаним описом та кресленнями Фіг 1 - кінематична схема трьох механізмів контактора в трифазному перемикачі відгалужень обмоток трансформатора під навантаженням, Фіг 2 - механізм контактора трифазного перемикача відгалужень обмоток трансформатора під За винаходом, механізм контактора трифазного перемикача відгалужень обмоток трансформатора під навантаженням навантаженням встановлюється у корпусі 1 контактора на три 53009 фази X, Y, Z трансформатора (не показаний) (див фіг 1) У корпусі 1 контактора встановлений конічний кутовий редуктор 2, який через зубчасті передачі З, 4, 5 і вертикальні силові вали 6, 7, 8 зв'язується з кривошипними повідцями 9, 10, 11 кожного механізму контактора, які забезпечують переключення навантаження у відгалуженнях обмоток трансформатора Механізм контактора трифазного перемикача відгалужень обмоток трансформатора під навантаженням складається з двох симетричних плечей, які включають вертикальні ІЗОЛЯЦІЙНІ СТІЙКИ 12 і ІЗ, між якими закріплена каретка 14, яка зв'язана з кривошипним повідцем 9, 10, 11 кожного механізму контактора (див ф і г 1 ) Від редуктора 2 рух передається на силові вали 6, 7, 8 через зубчасті передачі 3, 4, 5 ( див фіг1) Повідець 9, 10, 11 передає рух каретці 14 у кожнім механізмі контактора (див фіг 1) Кожен механізм М у контакторі 1 має основу 15 (див фіг 1) Головний важіль 16 встановлений на осі 17 і має дугогасний контакт 18 (див фіг 2) Так само на осі 17 змонтована головна пружина 19 (див фіг 2) Колінчатий важіль 20 , який впливає на рухомий контакт 2 1 , встановлений на осі 22, яка закріплена у каретці 14, а додаткова пружина 23, встановлена у кронштейні 24 кожної стійки 12 і 13, утримує додатковий нерухомий контакт 25 і підтискує його до контактотримача 26, на якому встановлений рухомий контакт 21 У верхній частині стійок 12 і 13 за допомогою тримача 27 закріплений ведений важіль 28 з встановленим на контактотримачі 29 нерухомим контактом ЗО, який має гнучкий зв'язок 31 і взаємодіє з дугогасним контактом 18 У нижній частині стійок 12 і 13 закріплений допоміжний нерухомий контакт 32 за допомогою контактотримача 33, який утримується жорстко за допомогою підпружиненого елементу (болта) 34 Допоміжний нерухомий контакт 32 взаємодіє з рухомим контактом 21 Допоміжний нерухомий контакт 32 зв'язаний з ЛІНІЙНИМ вводом (не показаний) трансформатора через додатковий гнучкий зв'язок 35, який закріплений до додаткового нерухомого контакту 25 Екран 36 кріпиться до стійки 12 або 13 і служить для захисту від виникаючої дуги На ролику 37 каретки 14 встановлений стопор 38 для фіксації з'єднання контактотримача 26 з додатковим нерухомим контактом 25 Каретка 14 зв'язана через вертикальні силові вали 6, 7, 8 з кривошипним повідцем 9, 10, 11 для переміщення і натягу головної пружини 19 (див ф і г 1 , фіг 2) Гнучкий зв'язок 39 з'єднує головний важіль 16 з контактотримачем 26 рухомого контакта 21 для виключення різкого розриву контактів Механізм контактора постачений дистанційним покажчиком положення 40, який встановлений у верхній частині контактора 1 і з'єднаний з конічним кутовим редуктором 2 (див фіг 1) Робота механізму контактора Рух від привода (не показаний) через конічний кутовий редуктор 2 віддається на вертикальні силові вали 6, 7, 8 контактора 1 і т д Від вертикальних силових валів 6, 7, 8 контактора через ряд передач рух передається на три кривошипних повідця 9, 10, 11, які переміщають каретки 14 кожного механізму контактора При русі кареток 14 спочатку відбувається натяг головних пружин 19, які потім дуже швидко перекидають важелі з одного "мертвого" положення ДО ІНШОГО Під час переключення ДОПОМІЖНІ контакти 25 розривають першу дугу, а дугогасні контакти 18 забезпечують безперервність ланцюга основного струму в положенні "моста" і розрив основної дуги Механізм контактора, який заявляється, дозволяє - знизити експлуатаційні витрати під час комутації навантаження, - поліпшити експлуатацію трифазного перемикача відгалужень обмоток трансформатора під навантаженням у пристроях РПН, наприклад, типу РНТА-ІІІ-35/1250 53009 Г ФІГ.1 2? if 36 29 Ж, J6 Фіг.2 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
