Упаковка для оптичних дисків “трансформбокс”

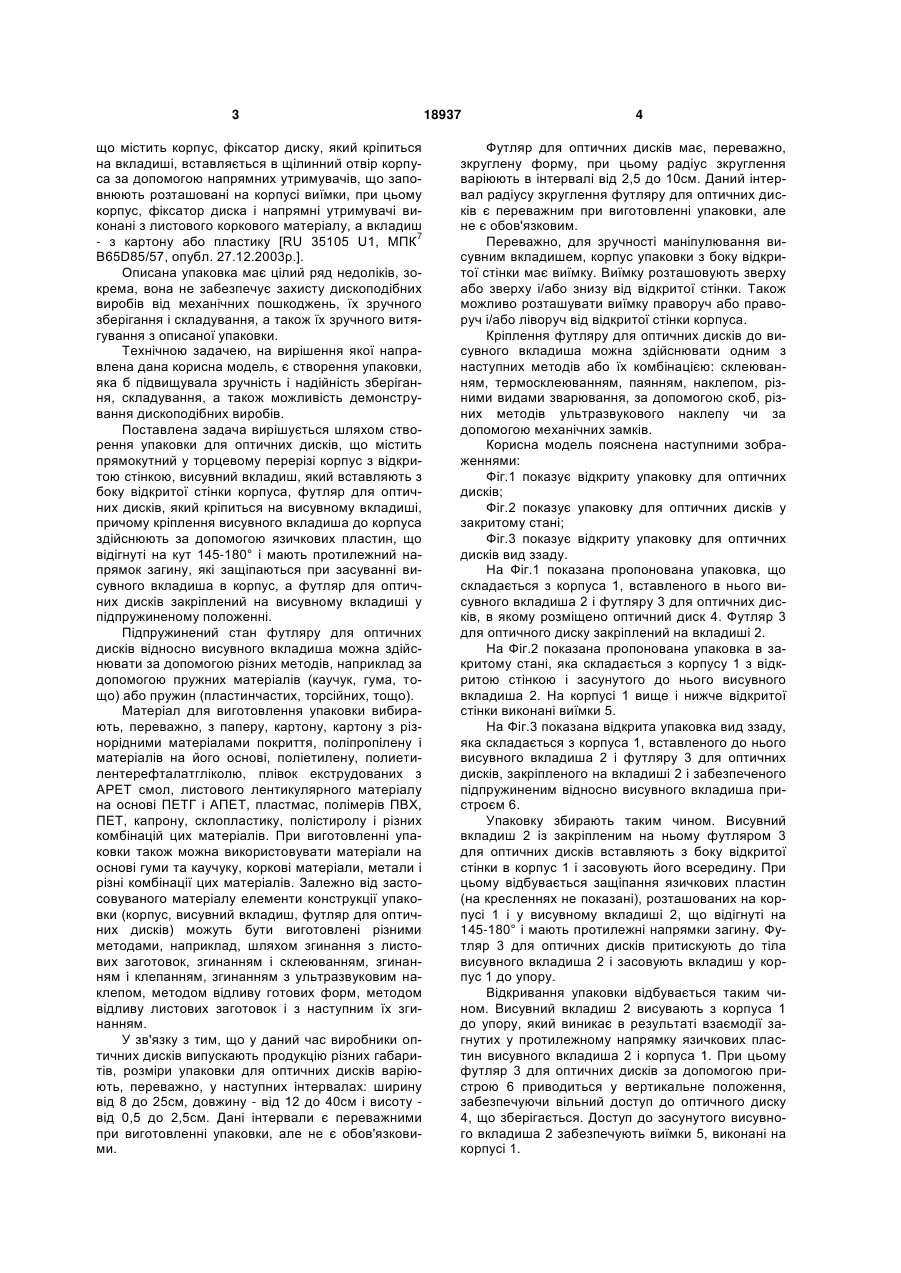

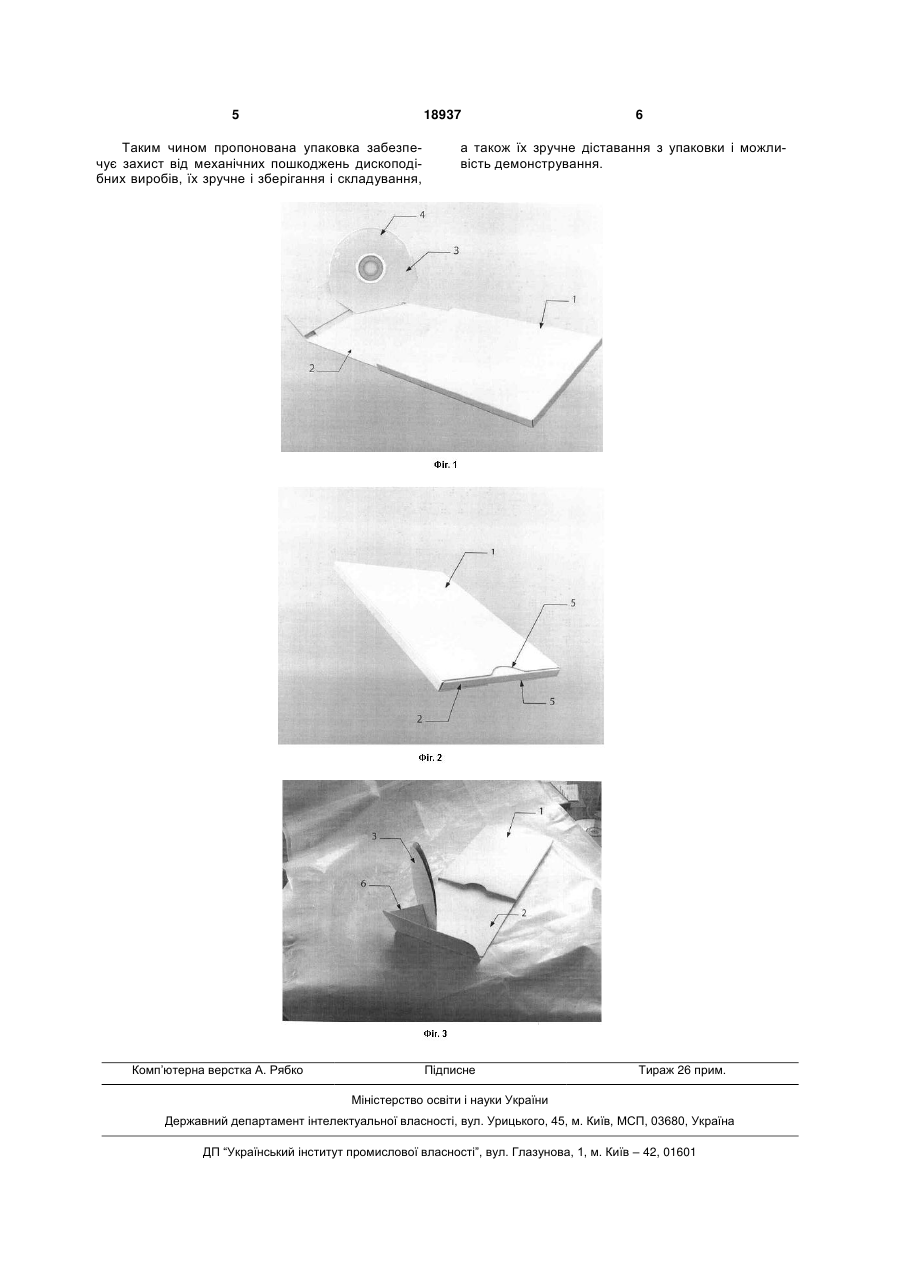

1. Упаковка для оптичних дисків, що містить прямокутний у торцевому перерізі корпус з відкритою стінкою, висувний вкладиш, який вставляють із боку відкритої стінки корпуса, футляр для оптичних дисків, що кріпиться на висувному вкладиші, яка відрізняється тим, що кріплення висувного вкладиша до корпуса здійснюють за допомогою язичкових пластин, які відігнуті на кути 145-180° і мають протилежні напрямки загину, які виконані з можливістю защіпування при засуванні висувного вкладиша в корпус, а футляр для оптичних дисків закріплений на висувному вкладиші в підпружиненому стані. 2. Упаковка для оптичних дисків за п. 1, яка відрізняється тим, що матеріал упаковки вибирають з паперу, картону, картону з різнорідними матеріалами покриття, поліпропілену і матеріалів на його основі, поліетилену, поліетилентерефталатгліколю, плівок екструдованих з АРЕТ смол, листового лентикулярного матеріалу на основі ПЕТГ і АПЕТ, пластмас, полімерів ПВХ, ПЕТ, капрону, склопластику, полістиролу, матеріалів на основі гуми й кау U 2 18937 1 3 що містить корпус, фіксатор диску, який кріпиться на вкладиші, вставляється в щілинний отвір корпуса за допомогою напрямних утримувачів, що заповнюють розташовані на корпусі виїмки, при цьому корпус, фіксатор диска і напрямні утримувачі виконані з листового коркового матеріалу, а вкладиш - з картону або пластику [RU 35105 U1, МПК7 B65D85/57, опубл. 27.12.2003р.]. Описана упаковка має цілий ряд недоліків, зокрема, вона не забезпечує захисту дископодібних виробів від механічних пошкоджень, їх зручного зберігання і складування, а також їх зручного витягування з описаної упаковки. Технічною задачею, на вирішення якої направлена дана корисна модель, є створення упаковки, яка б підвищувала зручність і надійність зберігання, складування, а також можливість демонстрування дископодібних виробів. Поставлена задача вирішується шляхом створення упаковки для оптичних дисків, що містить прямокутний у торцевому перерізі корпус з відкритою стінкою, висувний вкладиш, який вставляють з боку відкритої стінки корпуса, футляр для оптичних дисків, який кріпиться на висувному вкладиші, причому кріплення висувного вкладиша до корпуса здійснюють за допомогою язичкових пластин, що відігнуті на кут 145-180° і мають протилежний напрямок загину, які защіпаються при засуванні висувного вкладиша в корпус, а футляр для оптичних дисків закріплений на висувному вкладиші у підпружиненому положенні. Підпружинений стан футляру для оптичних дисків відносно висувного вкладиша можна здійснювати за допомогою різних методів, наприклад за допомогою пружних матеріалів (каучук, гума, тощо) або пружин (пластинчастих, торсійних, тощо). Матеріал для виготовлення упаковки вибирають, переважно, з паперу, картону, картону з різнорідними матеріалами покриття, поліпропілену і матеріалів на його основі, поліетилену, полиетилентерефталатгліколю, плівок екструдованих з АРЕТ смол, листового лентикулярного матеріалу на основі ПЕТГ і АПЕТ, пластмас, полімерів ПВХ, ПЕТ, капрону, склопластику, полістиролу і різних комбінацій цих матеріалів. При виготовленні упаковки також можна використовувати матеріали на основі гуми та каучуку, коркові матеріали, метали і різні комбінації цих матеріалів. Залежно від застосовуваного матеріалу елементи конструкції упаковки (корпус, висувний вкладиш, футляр для оптичних дисків) можуть бути виготовлені різними методами, наприклад, шляхом згинання з листових заготовок, згинанням і склеюванням, згинанням і клепанням, згинанням з ультразвуковим наклепом, методом відливу готових форм, методом відливу листових заготовок і з наступним їх згинанням. У зв'язку з тим, що у даний час виробники оптичних дисків випускають продукцію різних габаритів, розміри упаковки для оптичних дисків варіюють, переважно, у наступних інтервалах: ширину від 8 до 25см, довжину - від 12 до 40см і висоту від 0,5 до 2,5см. Дані інтервали є переважними при виготовленні упаковки, але не є обов'язковими. 18937 4 Футляр для оптичних дисків має, переважно, зкруглену форму, при цьому радіус зкруглення варіюють в інтервалі від 2,5 до 10см. Даний інтервал радіусу зкруглення футляру для оптичних дисків є переважним при виготовленні упаковки, але не є обов'язковим. Переважно, для зручності маніпулювання висувним вкладишем, корпус упаковки з боку відкритої стінки має виїмку. Виїмку розташовують зверху або зверху і/або знизу від відкритої стінки. Також можливо розташувати виїмку праворуч або праворуч і/або ліворуч від відкритої стінки корпуса. Кріплення футляру для оптичних дисків до висувного вкладиша можна здійснювати одним з наступних методів або їх комбінацією: склеюванням, термосклеюванням, паянням, наклепом, різними видами зварювання, за допомогою скоб, різних методів ультразвукового наклепу чи за допомогою механічних замків. Корисна модель пояснена наступними зображеннями: Фіг.1 показує відкриту упаковку для оптичних дисків; Фіг.2 показує упаковку для оптичних дисків у закритому стані; Фіг.3 показує відкриту упаковку для оптичних дисків вид ззаду. На Фіг.1 показана пропонована упаковка, що складається з корпуса 1, вставленого в нього висувного вкладиша 2 і футляру 3 для оптичних дисків, в якому розміщено оптичний диск 4. Футляр 3 для оптичного диску закріплений на вкладиші 2. На Фіг.2 показана пропонована упаковка в закритому стані, яка складається з корпусу 1 з відкритою стінкою і засунутого до нього висувного вкладиша 2. На корпусі 1 вище і нижче відкритої стінки виконані виїмки 5. На Фіг.3 показана відкрита упаковка вид ззаду, яка складається з корпуса 1, вставленого до нього висувного вкладиша 2 і футляру 3 для оптичних дисків, закріпленого на вкладиші 2 і забезпеченого підпружиненим відносно висувного вкладиша пристроєм 6. Упаковку збирають таким чином. Висувний вкладиш 2 із закріпленим на ньому футляром 3 для оптичних дисків вставляють з боку відкритої стінки в корпус 1 і засовують його всередину. При цьому відбувається защіпання язичкових пластин (на кресленнях не показані), розташованих на корпусі 1 і у висувному вкладиші 2, що відігнуті на 145-180° і мають протилежні напрямки загину. Футляр 3 для оптичних дисків притискують до тіла висувного вкладиша 2 і засовують вкладиш у корпус 1 до упору. Відкривання упаковки відбувається таким чином. Висувний вкладиш 2 висувають з корпуса 1 до упору, який виникає в результаті взаємодії загнутих у протилежному напрямку язичкових пластин висувного вкладиша 2 і корпуса 1. При цьому футляр 3 для оптичних дисків за допомогою пристрою 6 приводиться у вертикальне положення, забезпечуючи вільний доступ до оптичного диску 4, що зберігається. Доступ до засунутого висувного вкладиша 2 забезпечують виїмки 5, виконані на корпусі 1. 5 18937 Таким чином пропонована упаковка забезпечує захист від механічних пошкоджень дископодібних виробів, їх зручне і зберігання і складування, Комп’ютерна верстка А. Рябко 6 а також їх зручне діставання з упаковки і можливість демонстрування. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
