Пристрій для індивідуального подання газової суміші

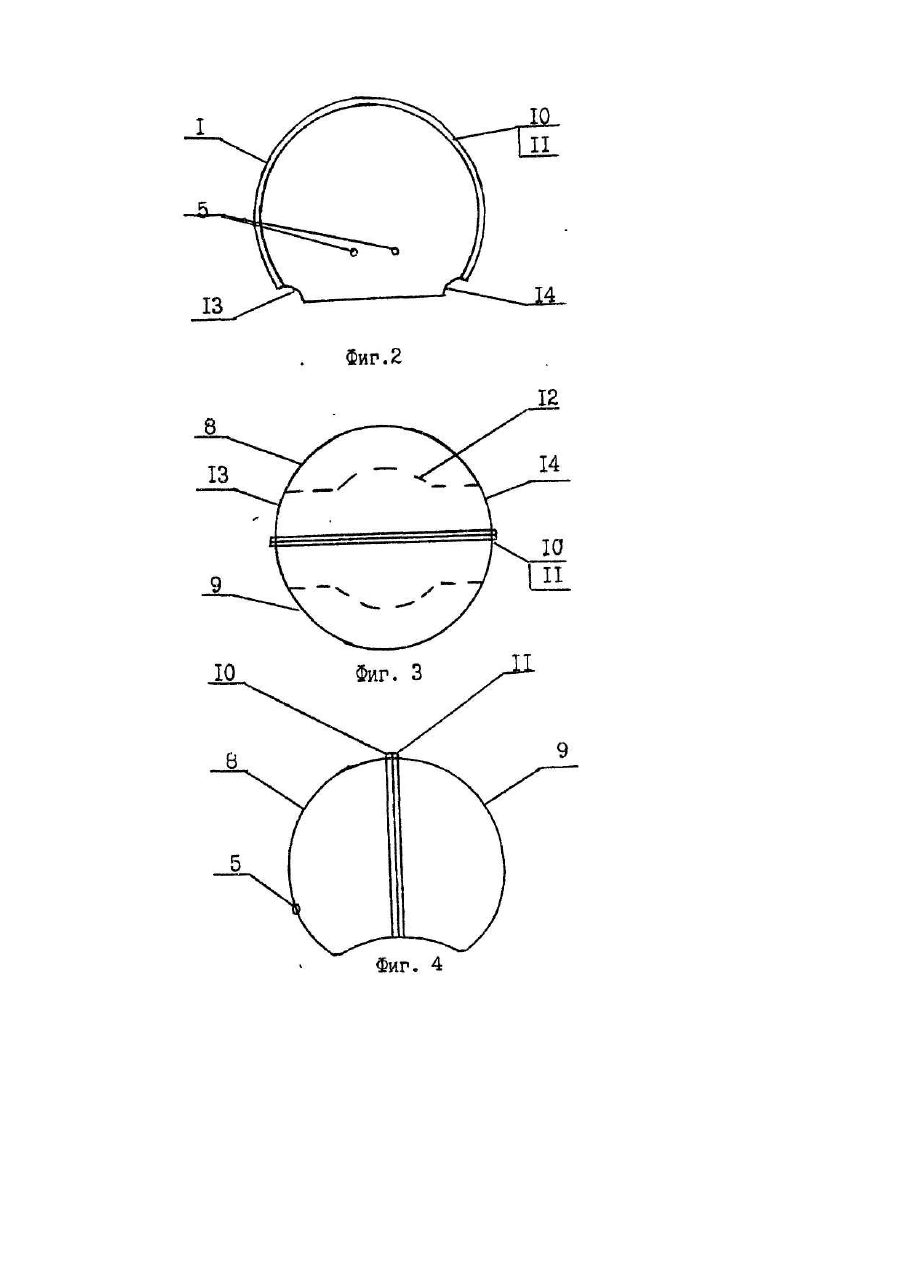

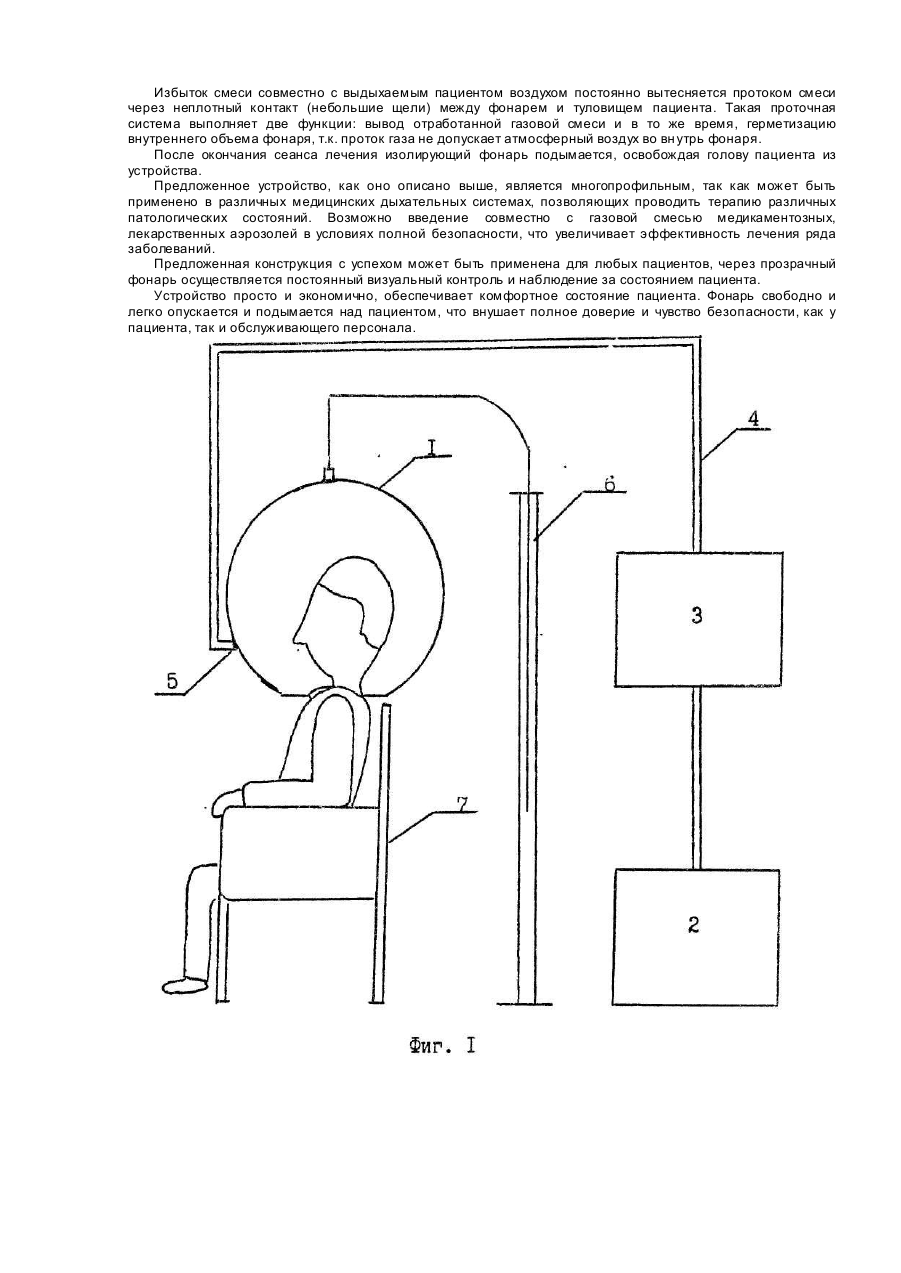

Изобретение относится к области медицины, а именно, к медицинской технике и может быть использовано для лечения легочных, сердечно-сосудистых, неврологических и других заболеваний, в различных лечебно-профилактических и медицинских системах, использующи х лечебные газовые смеси и аэрозоли. Наиболее близким по совокупности к предложенному изобретению и принятому за прототип является устройство индивидуальной подачи газовой смеси, описанное в "устройстве для климатотерапии" [1]. Это устройство содержит фонарь с системой подвода газовой смеси во внутрь фонаря и средство для закрепления и вертикального перемещения фонаря. Подготовка и подача газовой смеси осуществляется компрессором и мембранным аппаратом. Изолирующий фонарь опускают на голову пациенту, включают подачу газовой смеси и тем самым начинают процесс лечения. Недостатком известного устройства является большая площадь отверстия, через которое вводится голова пациента. В результате этого теряется большое количество лечебной газовой смеси, которая выводится в атмосферу через большие щелевые отверстия, образующиеся между туловищем пациента и фонарем в нижней его части. Кроме того, создается возможность подсоса атмосферного воздуха в момент вдоха пациента, что резко снижает эффективность лечебно-профилактического мероприятия. Система подачи газовой смеси сверху с обтеканием поверхности головы пациента снижает температуру кожи головы, что может вредно повлиять на пациента, например, вызвать спазм сосудов кожных покровов, что нежелательно для большей группы пациентов. В основу Изобретения поставлена задача создания устройства для индивидуальной подачи газовой смеси путем изменения конструкции изолирующего фонаря обеспечивают изоляцию внутреннего объема фонаря, что улучшает те хнико-экономические характеристики устройства, повышает комфортность и эффективность лечения. Решение этой задачи достигается тем, что в устройстве для индивидуальной подачи газовой смеси, содержащем прозрачный изолирующий фонарь с отверстием для введения головы пациента с системой подвода газовой смеси внутрь фонаря и средство для его закрепления и вертикального перемещения, согласно изобретению, фонарь подвешен гибко, отверстие для головы пациента меньше диаметра фонаря, а края, образующие указанное отверстие имеют дугообразные вырезы в области касания с плечами, •спиной и грудью пациента. К тому же фонарь выполнен из двух усеченных полусфер, лицевой и затылочной, торцы которых жестко соединены друг с другом причем лицевая полусфера может быть выполнена из прозрачного материала. При этом штуцера системы подвода газовой смеем во внутрь фонаря закреплены на уровне респираторной части лица пациента. Так, гибкая подвеска фонаря с обеспечением его соприкосновения с туло вищем пациента в области плеч, спины и груди, а также выполнение в фонаре дугообразных вырезов и то, что отверстие для головы пациента меньше диаметра фонаря - позволило образовать внутри фонаря вокруг головы пациента минимальновозможный изолирующий объем. Это повышает эффективность лечения, а также экономит в 2-3 раза расход газовой смеси. Выполнение фонаря из двух усеченных полусфер, торцы которых жестко соединены друг с другом, и то, что одна из полусфер может быть изготовлена из непрозрачного материала - позволяет упростить технологию изготовления предложенного устройства, а также удешевляет его конструкцию, т.к. одну из сфер можно изготовить из любого материала. Закрепление подводящих штуцеров газовой системы на уровне респираторной части лица пациента снижает расход газовой смеси, улучшает комфортное состояние пациента, а также предупреждает различные осложнения, связанные с обдувом и охлаждением головы пациента. Изобретение поясняется чертежами, где на фиг. 1 изображен общий вид устройства; на фиг.2 изолирующий фонарь, вид спереди; на фиг.3 - изолирующий фонарь, вид сверху; на фиг.4 - изолирующий фонарь, вид сбоку. Устройство содержит (фиг. 1) изолирующий фонарь 1, систему подвода газовой смеси во внутрь фонаря, включающую, например, компрессор 2, мембранный аппарат 3, соединительные трубопроводы 4 и штуцера 5. Кроме того, устройство содержит средство 6 для гибкого закрепления и вертикального перемещения фонаря. Это средство выполнено, например, в виде вертикальной стойки. При принятии лечебных процедур пациент садится в кресло 7. Изолирующий фонарь 1 (фиг.2-4) выполнен из двух усеченных полусфер 8 и 9 торцы 10 и 11 которых жестко соединены друг с др угом и расположены в плоскости, которая перпендикулярна плоскости отверстия 12 для головы пациента. Причем одна из полусфер, например, 9 может быть изготовлена из непрозрачного материала. Кроме того, в фонаре, в области его соприкосновения с туловищем пациента, выполнены вырезы 13 и 14. Устройство работает следующим образом. Пациент усаживается в кресло 7, при этом изолирующий фонарь 1 свободно опускается на голову пациента через отверстие 12 до легкого соприкосновения с туловищем пациента в области плеч, спины и груди. Э то соприкосновение обеспечивается вырезами 12, 13 и 14. Таким образом, вокруг головы пациента образуется минимально возможный изолированный от атмосферы oбъeм. В дальнейшем производится лечебный сеанс, например, лечение гипоксической смесью. Такая газовая смесь подается и подготавливается компрессором 2 и мембранным аппаратом 3 и через трубопроводы 4 и штуцера 5 подается пациенту для лечения во внутрь фонаря, кратчайшим путем в область респираторной части лица, пациента. Газовая смесь быстро заполняет внутренний объем фонаря, так как скорость подачи газовой смеси превышает потребление смеси пациентом. Избыток смеси совместно с выдыхаемым пациентом воздухом постоянно вытесняется протоком смеси через неплотный контакт (небольшие щели) между фонарем и туловищем пациента. Такая проточная система выполняет две функции: вывод отработанной газовой смеси и в то же время, герметизацию внутреннего объема фонаря, т.к. проток газа не допускает атмосферный воздух во вн утрь фонаря. После окончания сеанса лечения изолирующий фонарь подымается, освобождая голову пациента из устройства. Предложенное устройство, как оно описано выше, является многопрофильным, так как может быть применено в различных медицинских дыхательных системах, позволяющих проводить терапию различных патологических состояний. Возможно введение совместно с газовой смесью медикаментозных, лекарственных аэрозолей в условиях полной безопасности, что увеличивает эффективность лечения ряда заболеваний. Предложенная конструкция с успехом может быть применена для любых пациентов, через прозрачный фонарь осуществляется постоянный визуальный контроль и наблюдение за состоянием пациента. Устройство просто и экономично, обеспечивает комфортное состояние пациента. Фонарь свободно и легко опускается и подымается над пациентом, что внушает полное доверие и чувство безопасности, как у пациента, так и обслуживающего персонала.
