Спосіб захисту від руйнування монументально-декоративних об`єктів, переважно з бетону

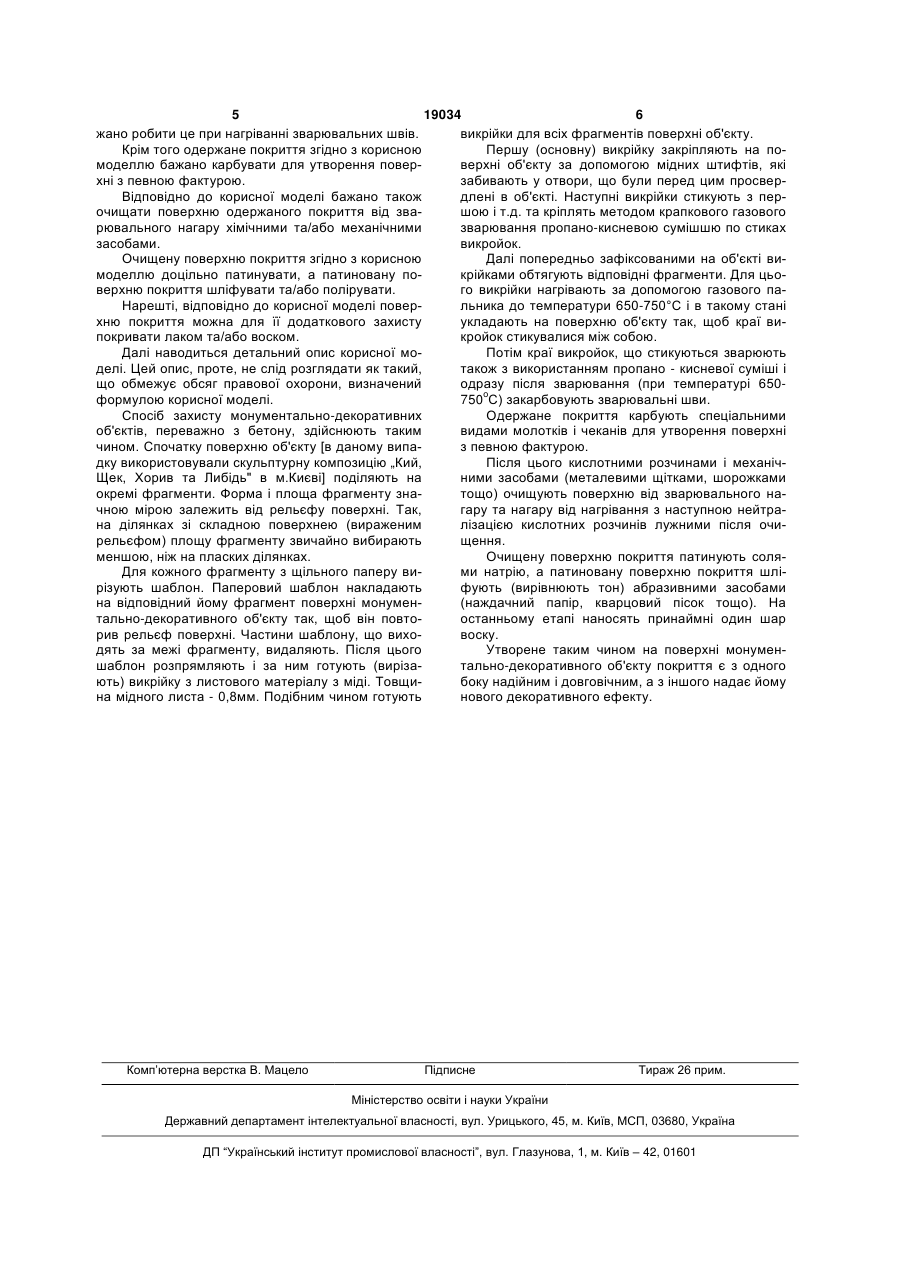

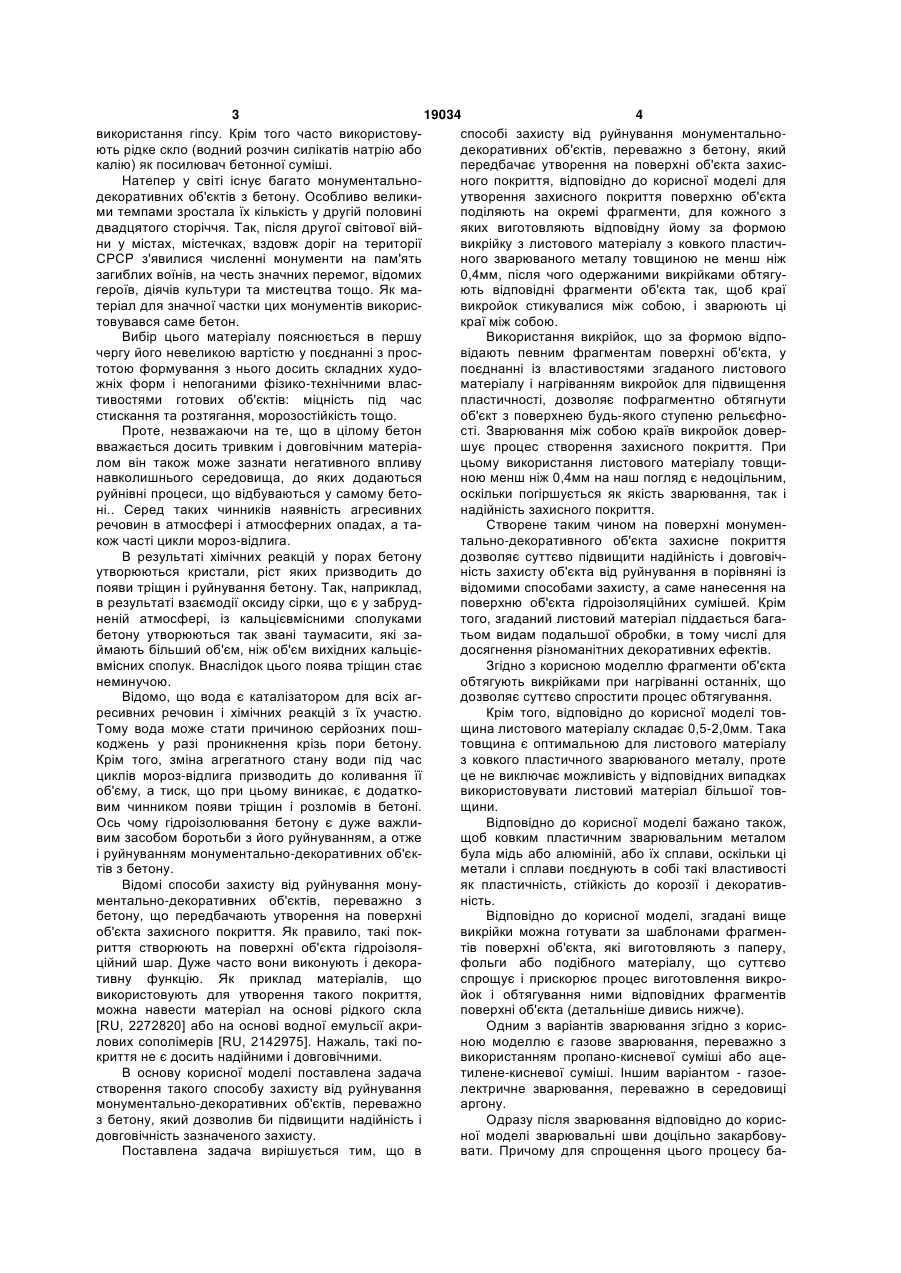

1. Спосіб захисту від руйнування монументально-декоративних об'єктів, переважно з бетону, що передбачає утворення на поверхні об'єкта захисного покриття, який відрізняється тим, що для утворення захисного покриття поверхню об'єкта поділяють на окремі фрагменти, для кожного з яких виготовляють відповідну йому за розміром і формою викрійку з листового матеріалу з ковкого пластичного зварюваного металу товщиною не менш ніж 0,4 мм, після чого одержаними викрійками обтягують відповідні фрагменти об'єкта так, щоб краї викройок стикувалися між собою, і зварюють ці краї між собою. 2. Спосіб за п. 1, який відрізняється тим, що фрагменти об'єкта обтягують викрійками при нагріванні останніх. 3. Спосіб за п. 1 або 2, який відрізняється тим, що товщина листового матеріалу складає 0,5-2,0 мм. 4. Спосіб за будь-яким з пп. 1-3, який відрізняється тим, що ковким пластичним зварювальним металом є мідь або алюміній, або їх сплави. 5. Спосіб за будь-яким з пп. 1-4, який відрізняється тим, що згадані викрійки готують за шаблонами фрагментів поверхні об'єкта, які виготовляють з паперу, фольги або подібного матеріалу. U 2 (11) 1 3 19034 4 використання гіпсу. Крім того часто використовуспособі захисту від руйнування монументальноють рідке скло (водний розчин силікатів натрію або декоративних об'єктів, переважно з бетону, який калію) як посилювач бетонної суміші. передбачає утворення на поверхні об'єкта захисНатепер у світі існує багато монументальноного покриття, відповідно до корисної моделі для декоративних об'єктів з бетону. Особливо великиутворення захисного покриття поверхню об'єкта ми темпами зростала їх кількість у другій половині поділяють на окремі фрагменти, для кожного з двадцятого сторіччя. Так, після другої світової війяких виготовляють відповідну йому за формою ни у містах, містечках, вздовж доріг на території викрійку з листового матеріалу з ковкого пластичСРСР з'явилися численні монументи на пам'ять ного зварюваного металу товщиною не менш ніж загиблих воїнів, на честь значних перемог, відомих 0,4мм, після чого одержаними викрійками обтягугероїв, діячів культури та мистецтва тощо. Як мають відповідні фрагменти об'єкта так, щоб краї теріал для значної частки цих монументів викорисвикройок стикувалися між собою, і зварюють ці товувався саме бетон. краї між собою. Вибір цього матеріалу пояснюється в першу Використання викрійок, що за формою відпочергу його невеликою вартістю у поєднанні з просвідають певним фрагментам поверхні об'єкта, у тотою формування з нього досить складних худопоєднанні із властивостями згаданого листового жніх форм і непоганими фізико-технічними власматеріалу і нагріванням викройок для підвищення тивостями готових об'єктів: міцність під час пластичності, дозволяє пофрагментно обтягнути стискання та розтягання, морозостійкість тощо. об'єкт з поверхнею будь-якого ступеню рельєфноПроте, незважаючи на те, що в цілому бетон сті. Зварювання між собою країв викройок довервважається досить тривким і довговічним матеріашує процес створення захисного покриття. При лом він також може зазнати негативного впливу цьому використання листового матеріалу товщинавколишнього середовища, до яких додаються ною менш ніж 0,4мм на наш погляд є недоцільним, руйнівні процеси, що відбуваються у самому бетооскільки погіршується як якість зварювання, так і ні.. Серед таких чинників наявність агресивних надійність захисного покриття. речовин в атмосфері і атмосферних опадах, а таСтворене таким чином на поверхні монуменкож часті цикли мороз-відлига. тально-декоративного об'єкта захисне покриття В результаті хімічних реакцій у порах бетону дозволяє суттєво підвищити надійність і довговічутворюються кристали, ріст яких призводить до ність захисту об'єкта від руйнування в порівняні із появи тріщин і руйнування бетону. Так, наприклад, відомими способами захисту, а саме нанесення на в результаті взаємодії оксиду сірки, що є у забрудповерхню об'єкта гідроізоляційних сумішей. Крім неній атмосфері, із кальцієвмісними сполуками того, згаданий листовий матеріал піддається багабетону утворюються так звані таумасити, які затьом видам подальшої обробки, в тому числі для ймають більший об'єм, ніж об'єм вихідних кальцієдосягнення різноманітних декоративних ефектів. вмісних сполук. Внаслідок цього поява тріщин стає Згідно з корисною моделлю фрагменти об'єкта неминучою. обтягують викрійками при нагріванні останніх, що Відомо, що вода є каталізатором для всіх агдозволяє суттєво спростити процес обтягування. ресивних речовин і хімічних реакцій з їх участю. Крім того, відповідно до корисної моделі товТому вода може стати причиною серйозних пошщина листового матеріалу складає 0,5-2,0мм. Така коджень у разі проникнення крізь пори бетону. товщина є оптимальною для листового матеріалу Крім того, зміна агрегатного стану води під час з ковкого пластичного зварюваного металу, проте циклів мороз-відлига призводить до коливання її це не виключає можливість у відповідних випадках об'єму, а тиск, що при цьому виникає, є додатковикористовувати листовий матеріал більшої товвим чинником появи тріщин і розломів в бетоні. щини. Ось чому гідроізолювання бетону є дуже важлиВідповідно до корисної моделі бажано також, вим засобом боротьби з його руйнуванням, а отже щоб ковким пластичним зварювальним металом і руйнуванням монументально-декоративних об'єкбула мідь або алюміній, або їх сплави, оскільки ці тів з бетону. метали і сплави поєднують в собі такі властивості Відомі способи захисту від руйнування монуяк пластичність, стійкість до корозії і декоративментально-декоративних об'єктів, переважно з ність. бетону, що передбачають утворення на поверхні Відповідно до корисної моделі, згадані вище об'єкта захисного покриття. Як правило, такі поквикрійки можна готувати за шаблонами фрагменриття створюють на поверхні об'єкта гідроізолятів поверхні об'єкта, які виготовляють з паперу, ційний шар. Дуже часто вони виконують і декорафольги або подібного матеріалу, що суттєво тивну функцію. Як приклад матеріалів, що спрощує і прискорює процес виготовлення викровикористовують для утворення такого покриття, йок і обтягування ними відповідних фрагментів можна навести матеріал на основі рідкого скла поверхні об'єкта (детальніше дивись нижче). [RU, 2272820] або на основі водної емульсії акриОдним з варіантів зварювання згідно з корислових сополімерів [RU, 2142975]. Нажаль, такі поною моделлю є газове зварювання, переважно з криття не є досить надійними і довговічними. використанням пропано-кисневої суміші або ацеВ основу корисної моделі поставлена задача тилене-кисневої суміші. Іншим варіантом - газоестворення такого способу захисту від руйнування лектричне зварювання, переважно в середовищі монументально-декоративних об'єктів, переважно аргону. з бетону, який дозволив би підвищити надійність і Одразу після зварювання відповідно до корисдовговічність зазначеного захисту. ної моделі зварювальні шви доцільно закарбовуПоставлена задача вирішується тим, що в вати. Причому для спрощення цього процесу ба 5 19034 6 жано робити це при нагріванні зварювальних швів. викрійки для всіх фрагментів поверхні об'єкту. Крім того одержане покриття згідно з корисною Першу (основну) викрійку закріпляють на помоделлю бажано карбувати для утворення поверверхні об'єкту за допомогою мідних штифтів, які хні з певною фактурою. забивають у отвори, що були перед цим просверВідповідно до корисної моделі бажано також длені в об'єкті. Наступні викрійки стикують з перочищати поверхню одержаного покриття від звашою і т.д. та кріплять методом крапкового газового рювального нагару хімічними та/або механічними зварювання пропано-кисневою сумішшю по стиках засобами. викройок. Очищену поверхню покриття згідно з корисною Далі попередньо зафіксованими на об'єкті вимоделлю доцільно патинувати, а патиновану покрійками обтягують відповідні фрагменти. Для цьоверхню покриття шліфувати та/або полірувати. го викрійки нагрівають за допомогою газового паНарешті, відповідно до корисної моделі поверльника до температури 650-750°С і в такому стані хню покриття можна для її додаткового захисту укладають на поверхню об'єкту так, щоб краї випокривати лаком та/або воском. кройок стикувалися між собою. Далі наводиться детальний опис корисної моПотім краї викройок, що стикуються зварюють делі. Цей опис, проте, не слід розглядати як такий, також з використанням пропано - кисневої суміші і що обмежує обсяг правової охорони, визначений одразу після зварювання (при температурі 650формулою корисної моделі. 750оС) закарбовують зварювальні шви. Спосіб захисту монументально-декоративних Одержане покриття карбують спеціальними об'єктів, переважно з бетону, здійснюють таким видами молотків і чеканів для утворення поверхні чином. Спочатку поверхню об'єкту [в даному випаз певною фактурою. дку використовували скульптурну композицію „Кий, Після цього кислотними розчинами і механічЩек, Хорив та Либідь" в м.Києві] поділяють на ними засобами (металевими щітками, шорожками окремі фрагменти. Форма і площа фрагменту знатощо) очищують поверхню від зварювального начною мірою залежить від рельєфу поверхні. Так, гару та нагару від нагрівання з наступною нейтрана ділянках зі складною поверхнею (вираженим лізацією кислотних розчинів лужними після очирельєфом) площу фрагменту звичайно вибирають щення. меншою, ніж на пласких ділянках. Очищену поверхню покриття патинують соляДля кожного фрагменту з щільного паперу вими натрію, а патиновану поверхню покриття шлірізують шаблон. Паперовий шаблон накладають фують (вирівнюють тон) абразивними засобами на відповідний йому фрагмент поверхні монумен(наждачний папір, кварцовий пісок тощо). На тально-декоративного об'єкту так, щоб він повтоостанньому етапі наносять принаймні один шар рив рельєф поверхні. Частини шаблону, що виховоску. дять за межі фрагменту, видаляють. Після цього Утворене таким чином на поверхні монуменшаблон розпрямляють і за ним готують (вирізатально-декоративного об'єкту покриття є з одного ють) викрійку з листового матеріалу з міді. Товщибоку надійним і довговічним, а з іншого надає йому на мідного листа - 0,8мм. Подібним чином готують нового декоративного ефекту. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
