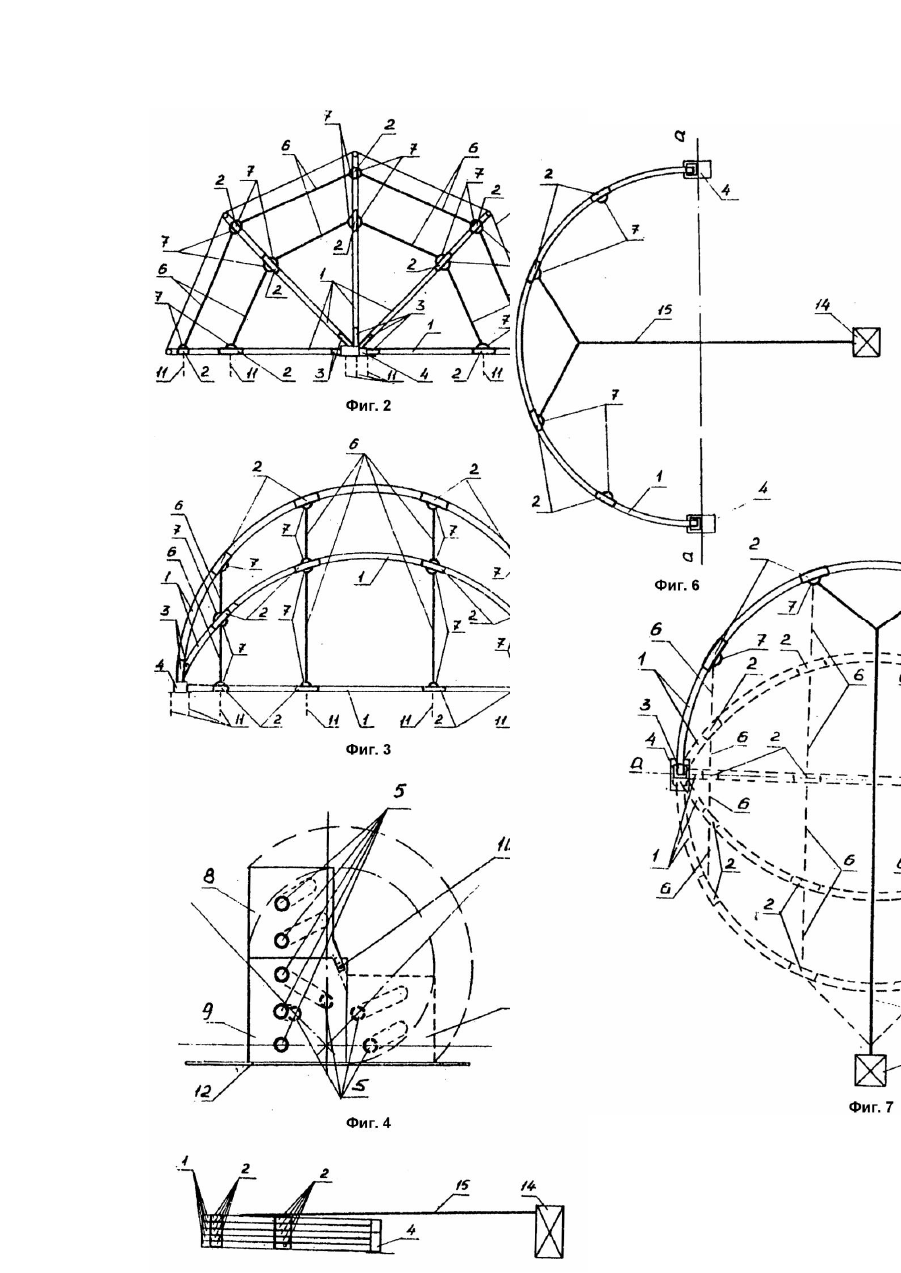

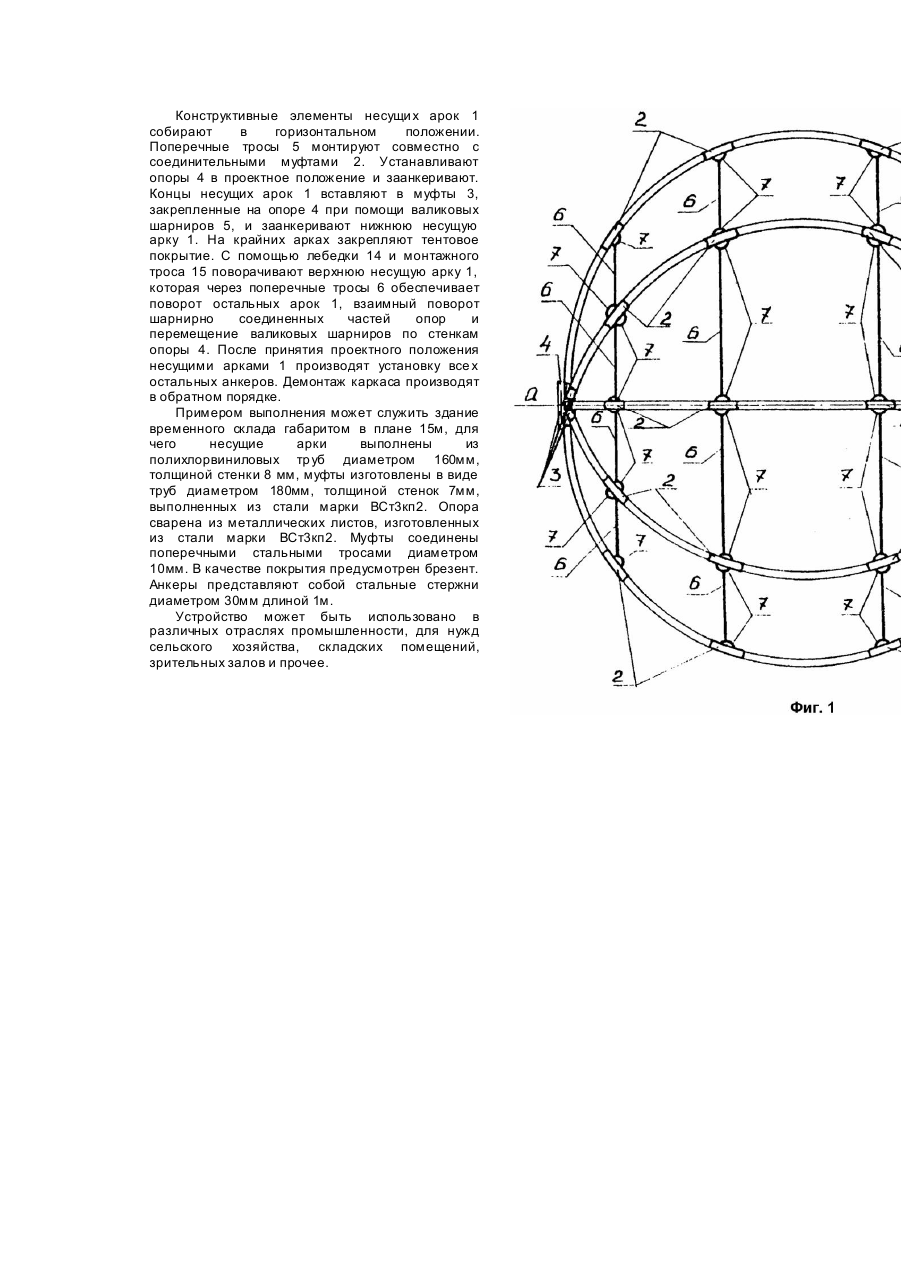

Каркас, що трансформується, для тентового покриття залу

Изобретение относится к строительству, а именно к передвижным сооружениям, и может быть использовано для временных зданий различного назначения. Аналогом данного изобретения является трансформируемый модуль, рассмотренный в описании изобретения к а.с. СССР №1296695, кл. E04B1/343, опубл. 15.03.87. Трансформируемый модуль, как и трансформируемый каркас для тентового покрытия зала является сборноразборным сооружением и используется для временных зданий. Однако трансформируемый модуль занимает больший объем при транспортировке и хранении. Прототип данного изобретения складываемый ангар, рассмотренный в описании изобретения к а.с. СССР №1502735, кл. E04B1/343, опубл. 23.08.89. Складываемый ангар содержит основание в виде подвижного шасси, среднюю секцию и соединенные с ней с обеих сторон складные торцовые секции, выполненные из поворотных дуг с закрепленным на них тентовым покрытием. Средняя секция выполнена из последовательно соединенных между собой шарнирами панелей, при этом свободные концы крайних панелей шарнирно закреплены на основании с возможностью фиксации панелей одна относительно другой в рабочем и транспортном положении. Поворотные дуги торцовых секций выполнены из стержней, последовательно соединенных между собой упругими элементами с возможностью относительного поворота и фиксации в плоскости дуг, причем концы крайних стержней шарнирно закреплены на основании с возможностью поворота в двух взаимно перпендикулярных плоскостях, при этом одна из осей шарнира перпендикулярна осям шарниров панелей средней секции. Складываемый ангар как и трансформируемый каркас для тентового покрытия зала является сборно-разборным сооружением, имеет несущие элементы в виде дуг с закрепленным на них тентовым покрытием. Но складываемый ангар не решает поставленную задачу в полном объеме, так как ему необходимо специальное основание в виде подвижного шасси, средняя секция из шарнирно соединенных между собой и с основанием панелей, имеющая дополнительные силовые механизмы для трансформации, Складываемый ангар включает большее количество конструктивных элементов, занимает больший объем в транспортном положении и имеет более узкую область применения. В основу изобретения подставлена задача усовершенствования трансформируемого каркаса для тентового покрытия зала, в котором путем изменения конструкции несущих элементов обеспечивается возникновением усилий, необходимых при переходе из горизонтального плоского в проектное объемное положение и за счет этого упрощается монтаж. Поставленная задача решается тем, что в трансформируемом каркасе для тентового покрытия зала, содержащем несущие арки с муфтами, опоры и тентовое покрытие, согласно изобретению дополнительно содержащем тросы, опоры состоят из двух частей, шарнирно соединенных между собой и сопряженных с несущими арками через муфты посредством валиковых шарниров, которые в собранном состоянии каркаса размещены на одной вертикальной оси с возможностью плоскопараллельного перемещения при взаимном повороте частей опоры относительно шарнира, при этом муфты выполнены жесткими с проушинами для троса, оси валиковых шарниров параллельны продольной оси каркаса, а тросы соединены через муфты несущи х арок посредством запасов-ки-в петли. Усилия, необходимые при переходе трансформируемого каркаса для тентового покрытия зала из плоского горизонтального в объемное проектное положение, возникают вследствие поворота несущи х арок с их одновременным плоско-параллельным перемещением. Это обеспечивают валиковые шарниры, посредством которых сопряжены муфты несущи х арок с опорами, имеющие возможность поворота только в плоскости, перпендикулярной оси шарнира и плоско-параллельного перемещения при взаимном повороте частей опоры относительно шарнира, при этом тросы, соединяющие несущие арки через муфты, обеспечивают расположение этих арок под проектными углами, воспринимая при этом растягивающие усилия. На фиг.1 изображен трансформируемый каркас для тентового покрытия зала, вид сверху; на фиг.2 - то же, поперечный разрез; на фиг.3 - то же, продольный разрез; на фиг.4 - схема опоры трансформируемого каркаса для тентового покрытия зала; на фиг.5 - монтажная схема трансформируемого каркаса для тентового покрытия зала, вид сбоку; на фиг.6 - то же, вид сверху; на фиг.7 схема возведения трансформируемого каркаса для тентового покрытия зала. Несущая конструкция трансформируемого каркаса для тентового покрытия зала в рабочем положении состоит из несущих арок 1, которые могут быть собраны из отдельных труб, соединенных с помощью муфт 2. Опорные части несущи х арок 1 выполнены в виде муфт 3, шарнирно закрепленных на опорах 4 посредством валиковых шарниров 5. Совместную работу несущи х арок 1 обеспечивают поперечные тросы 6, которые с условием строгого соблюдения предусмотренной проектом их длины, прикреплены к проушинам 7, приваренным к муфтам 2. Опоры 4 служат так же механизмом трансформации каркаса из плоского горизонтального в объемное проектное положение, для чего опоры 4 выполнены из двух частей, подвижной 8 и неподвижной 9, соединенных с помощью шарнира 10. При этом валиковые шарниры 5, посредством которых закреплены несущие арки 1 на опорах 4, имеют возможность перемещения вдоль стенок опоры 4, а их оси параллельны продольной оси каркаса "а а". В связи с тем, что покрытие легкое, предусмотрена его анкеровка с помощью анкеров 11, забиваемых в гр унт через отверстия в горизонтальных полках 12 опор 4 и проушины 7, приваренные к муфтам 2. Вход в зал предусмотрен через проемы в тентовом покрытии 13. В рабочее положение трансформируемый каркас для тентового покрытия зала приводят следующим образом. Конструктивные элементы несущи х арок 1 собирают в горизонтальном положении. Поперечные тросы 5 монтируют совместно с соединительными муфтами 2. Устанавливают опоры 4 в проектное положение и заанкеривают. Концы несущих арок 1 вставляют в муфты 3, закрепленные на опоре 4 при помощи валиковых шарниров 5, и заанкеривают нижнюю несущую арку 1. На крайних арках закрепляют тентовое покрытие. С помощью лебедки 14 и монтажного троса 15 поворачивают верхнюю несущую арку 1, которая через поперечные тросы 6 обеспечивает поворот остальных арок 1, взаимный поворот шарнирно соединенных частей опор и перемещение валиковых шарниров по стенкам опоры 4. После принятия проектного положения несущими арками 1 производят установку все х остальных анкеров. Демонтаж каркаса производят в обратном порядке. Примером выполнения может служить здание временного склада габаритом в плане 15м, для чего несущие арки выполнены из полихлорвиниловых тр уб диаметром 160мм, толщиной стенки 8 мм, муфты изготовлены в виде труб диаметром 180мм, толщиной стенок 7мм, выполненных из стали марки ВСт3кп2. Опора сварена из металлических листов, изготовленных из стали марки ВСт3кп2. Муфты соединены поперечными стальными тросами диаметром 10мм. В качестве покрытия предусмотрен брезент. Анкеры представляют собой стальные стержни диаметром 30мм длиной 1м. Устройство может быть использовано в различных отраслях промышленности, для нужд сельского хозяйства, складских помещений, зрительных залов и прочее.
