Каркас, що трансформується, для тентового покриття залу універсального призначення

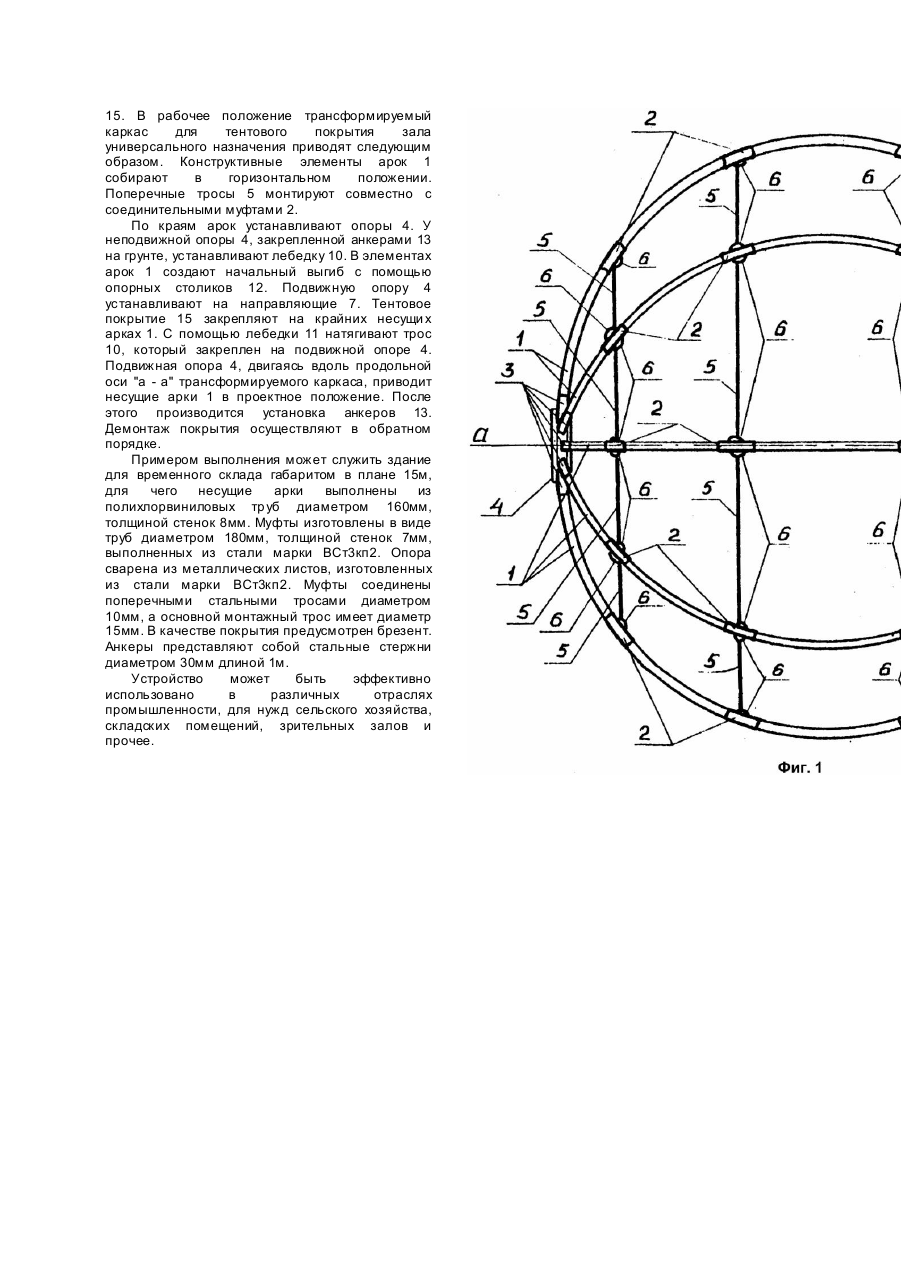

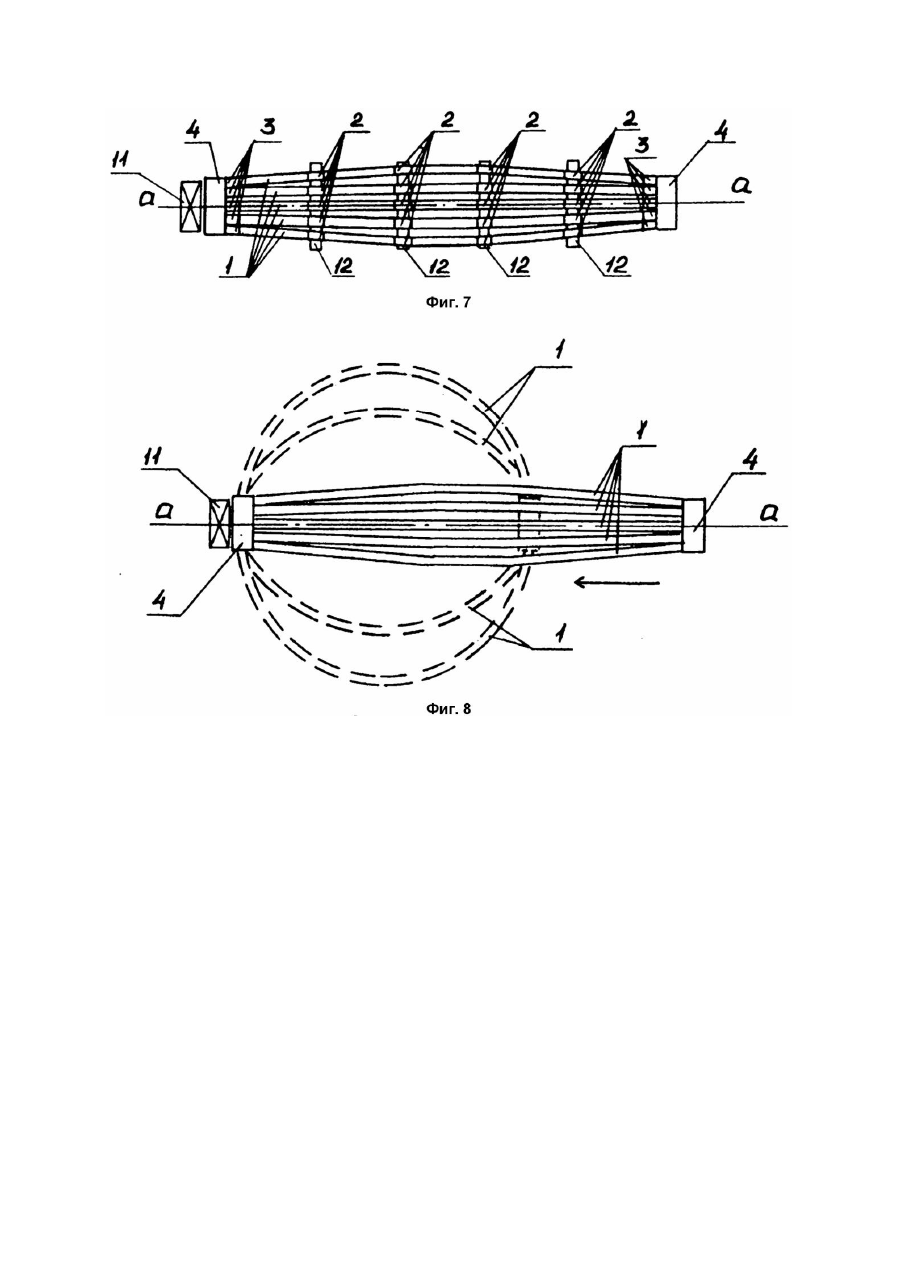

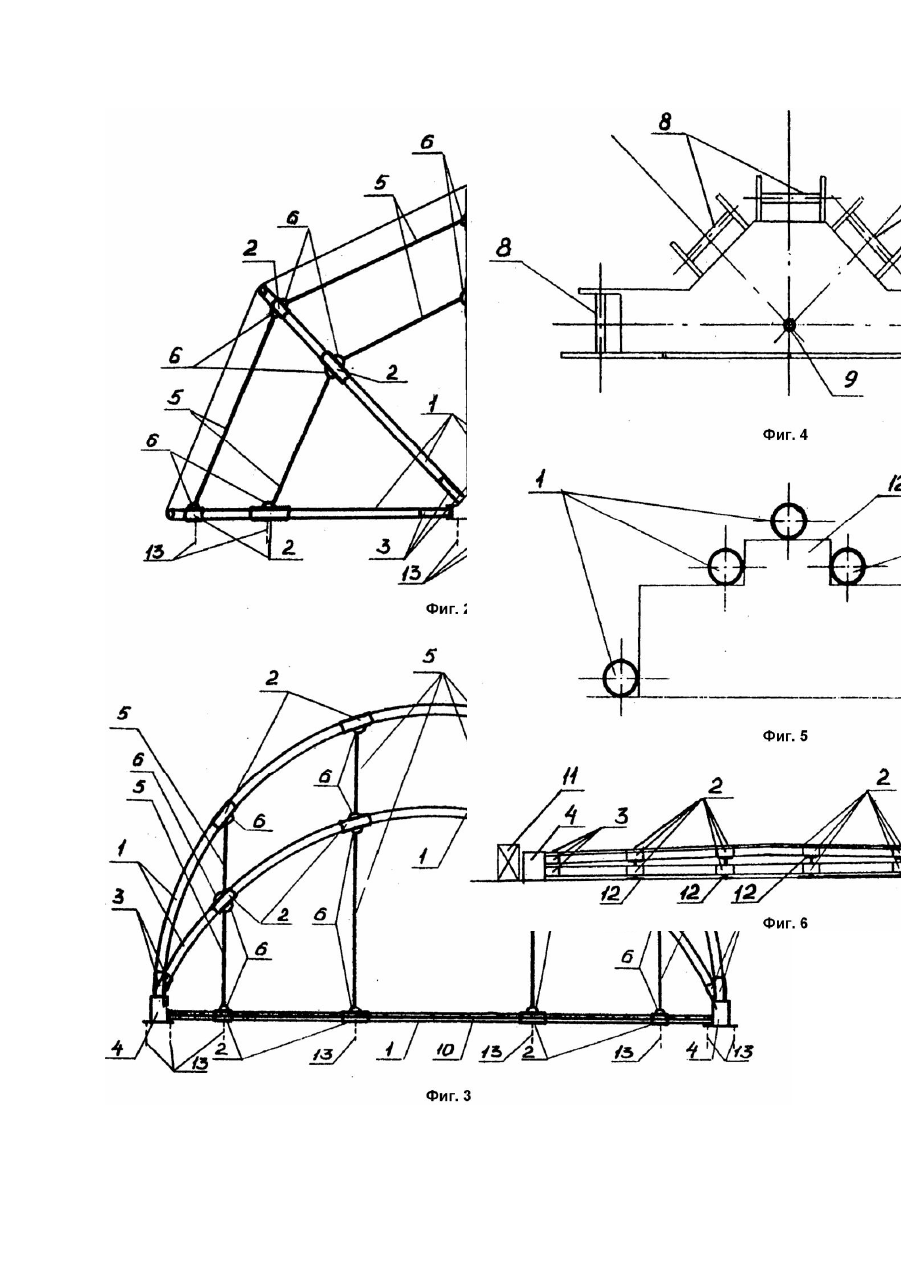

Изобретение относится к строительству, а именно к передвижным сооружениям, и может быть использовано для временных зданий различного назначения. Аналогом данного изобретения является трансформируемый модуль (А.с. СССР №1296695, кл. E04B1/343, опубл. 13.03.87). Трансформируемый модуль, как и трансформируемый каркас для тентового покрытия зала универсального назначения, является сборно-разборным сооружением и используется для временных зданий. Однако трансформируемый модуль занимает больший объем при транспортировке и хранении. Прототип данного изобретения складываемый ангар (А.с. СССР №1502735, кл. E04B1/343, опубл. 23.08.89). Складываемый ангар содержит основание в виде подвижного шасси, среднюю секцию и соединенные с ней с обеих сторон складные торцовые секции, выполненные из поворотных дуг с закрепленным на них тентовым покрытием. Средняя секция выполнена из последовательно соединенных между собой шарнирами панелей, при этом свободные концы крайних панелей шарнирно закреплены на основании с возможностью фиксации панелей одна относительно другой в рабочем или транспортном положении. Поворотные дуги торцовых секций выполнены из стержней, последовательно соединенных между собой упругими элементами с возможностью относительного поворота и фиксации в плоскости дуг, причем концы крайних стержней дуг шарнирно закреплены на основании с возможностью поворота в двух взаимно перпендикулярных плоскостях, при этом одна из осей шарнира перпендикулярна осям шарниров панелей средней секции. Складываемый ангар, как и трансформируемый каркас для тентового покрытия зала универсального назначения, является сборно-разборным сооружением, имеет складывающиеся несущие элементы в виде дуг с закрепленным на них тентовым покрытием. Но складываемый ангар не решает поставленную задачу в полном объеме, так как ему необходимо специальное основание в виде подвижного шасси, средняя секция из шарнирно соединенных между собой и с основанием панелей, имеющая дополнительные силовые механизмы для трансформации. Складываемый ангар включает большее количество конструктивных элементов, занимает большой объем в транспортном положении и имеет более узкую область применения. В основу изобретения поставлена задача усовершенствования трансформируемого каркаса для тентового покрытия зала универсального назначения, котором путем изменения конструкции несущих элементов обеспечивается возникновение усилий, необходимых при переходе иэ горизонтального плоского в проектное объемное положение и за счет этого упрощается монтаж. Поставленная задача решается тем, что в трансформируемом каркасе для тентового покрытия зала универсального назначения, содержащем несущие арки с муфтами, опоры и тентовое покрытие, согласно изобретению дополнительно содержащем тросы, при этом муфты выполнены жесткими с проушинами для троса, одна из опор выполнена подвижной с возможностью перемещения вдоль продольной оси каркаса, концы несущи х арок шарнирно сопряжены с опорами посредством муфт с возможностью поворота только в плоскости каждой арки, а тросы соединены через муфты несущи х арок посредством запасовки в петли. Усилия, необходимые при переходе трансформируемого каркаса для тентового покрытия зала универсального назначения из плоского горизонтального в проектное объемное положение, возникают вследствие перемещения подвижной опоры вдоль продольной оси каркаса к неподвижной опоре, а муфты на концах несущи х арок, шарнирно сопряжены с опорами с возможностью поворота только в плоскости каждой арки, и тросы, соединяющие муфты несущи х арок, обеспечивают расположение этих арок под проектными углами. На фиг.1 изображен трансформируемый каркас для тентового покрытия зала универсального назначения, вид сверху; на фиг.2 то же, поперечный разрез; на фиг.3 - то же, продольный разрез; на фиг.4 - схема опоры трансформируемого каркаса для тентового покрытия зала универсального назначения; на фиг.5 схема опорного столика к трансформируемому каркасу для тентового покрытия зала универсального назначения; на фиг.6 - монтажная схема трансформируемого каркаса для тентового покрытия зала универсального назначения, вид сбоку; на фиг.7 то же, вид сверху; на фиг.8 - схема возведения трансформируемого каркаса для тентового покрытия зала универсального назначения. Несущая конструкция трансформируемого каркаса для тентового покрытия зала универсального назначения в рабочем положении состоит из несущих арок 1, которые могут быть собраны из отдельныхтруб, соединенных муфтами 2. Опорные части несущих арок 1 выполнены в виде муфт 3, которые шарнирно закреплены на опорах 4. Совместную работу несущи х арок 1 обеспечивают поперечные тросы 5, которые с условием строгого соблюдения предусмотренной проектом их длины, прикреплены к проушинам 6, приваренным к муфтам 2. Опоры 4 несущих арок 1 служат так же механизмом трансформации покрытия из плоского горизонтального в проектное объемное положение, для чего одна из опор 4 выполнена подвижной и установлена на направляющие 7. Опора 4 представляет собой станину, на которой посредством валиковых шарниров 8 закреплены опорные муфты 3, причем оси шарниров 8 расположены под проектными углами и перпендикулярны продольной оси каркаса. В нижней части станины предусмотрено отверстие 9 для троса 10, необходимого для приведения каркаса в рабочее положение. У неподвижной опоры закреплена лебедка 11, перемещающая подвижную опору вдоль продольной оси каркаса "а - а". Для возможности трансформации каркаса в несущи х арках 1 создается начальный выгиб при помощи опорных столиков 12. В связи с тем, что покрытие легкое, предусмотрена его анкеровка с помощью анкеров 13, забиваемых в гр унт через отверстия в горизонтальных полках 14 опор 4 и проушины б, приваренные к муфтам 2. Вход в зал предусмотрен через проемы в тентовом покрытии 15. В рабочее положение трансформируемый каркас для тентового покрытия зала универсального назначения приводят следующим образом. Конструктивные элементы арок 1 собирают в горизонтальном положении. Поперечные тросы 5 монтируют совместно с соединительными муфтами 2. По краям арок устанавливают опоры 4. У неподвижной опоры 4, закрепленной анкерами 13 на грунте, устанавливают лебедку 10. В элементах арок 1 создают начальный выгиб с помощью опорных столиков 12. Подвижную опору 4 устанавливают на направляющие 7. Тентовое покрытие 15 закрепляют на крайних несущи х арках 1. С помощью лебедки 11 натягивают трос 10, который закреплен на подвижной опоре 4. Подвижная опора 4, двигаясь вдоль продольной оси "а - а" трансформируемого каркаса, приводит несущие арки 1 в проектное положение. После этого производится установка анкеров 13. Демонтаж покрытия осуществляют в обратном порядке. Примером выполнения может служить здание для временного склада габаритом в плане 15м, для чего несущие арки выполнены из полихлорвиниловых тр уб диаметром 160мм, толщиной стенок 8мм. Муфты изготовлены в виде труб диаметром 180мм, толщиной стенок 7мм, выполненных из стали марки ВСт3кп2. Опора сварена из металлических листов, изготовленных из стали марки ВСт3кп2. Муфты соединены поперечными стальными тросами диаметром 10мм, а основной монтажный трос имеет диаметр 15мм. В качестве покрытия предусмотрен брезент. Анкеры представляют собой стальные стержни диаметром 30мм длиной 1м. Устройство может быть эффективно использовано в различных отраслях промышленности, для нужд сельского хозяйства, складских помещений, зрительных залов и прочее.
