Щелепний захват до навантажувача

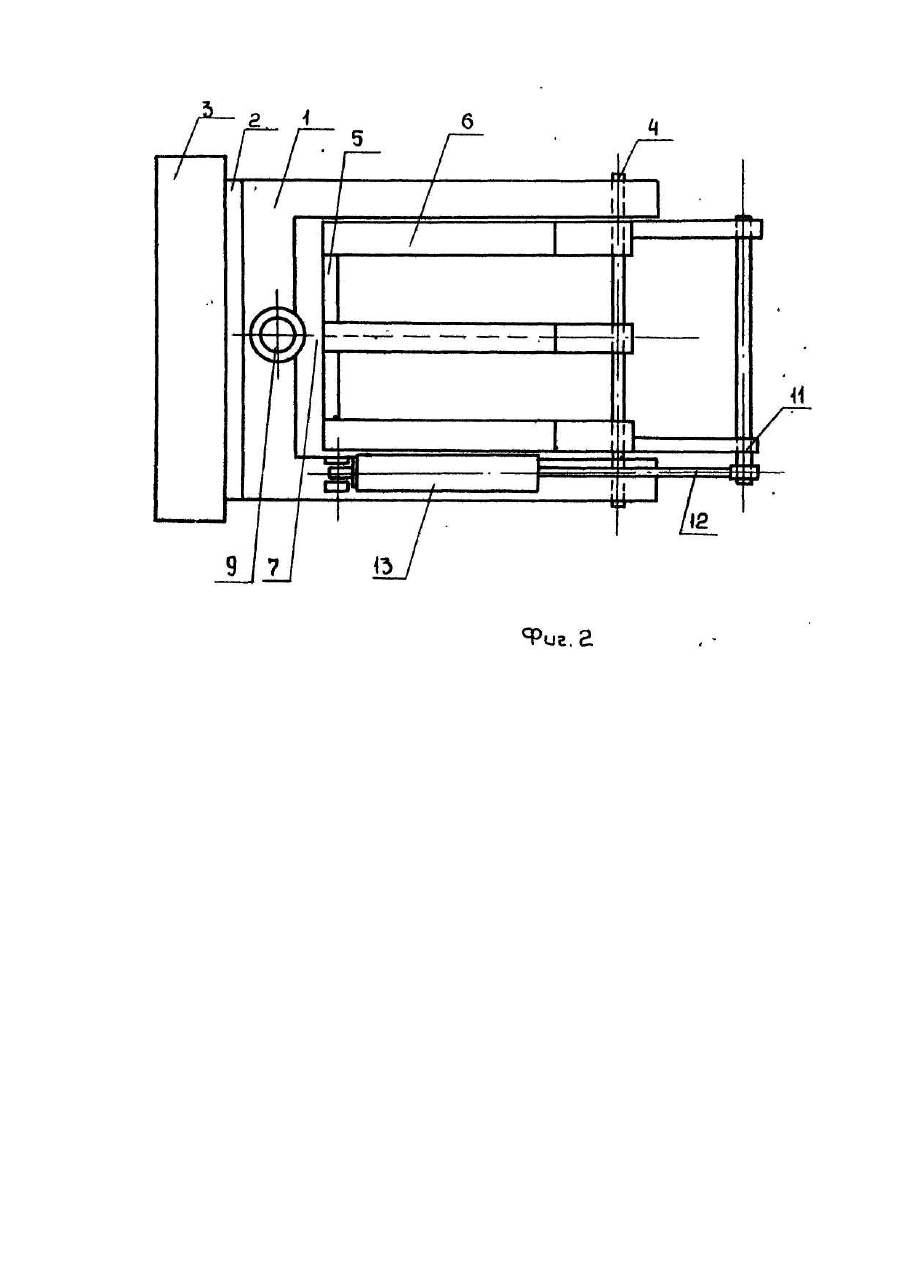

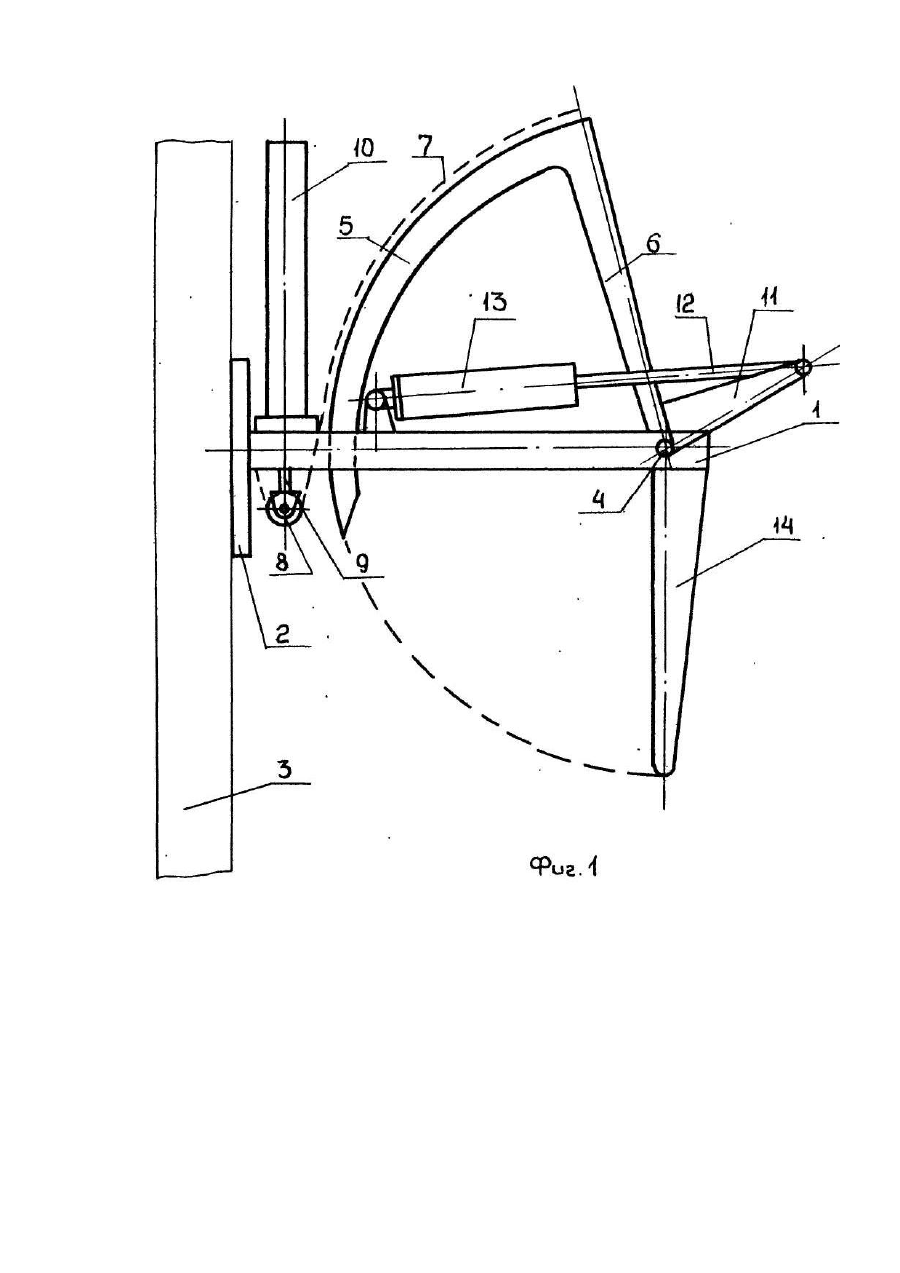

Изобретение относится к подъемно-транспортному оборудованию, а именно к навесным грузозахватным устройствам к авто-электропогрузчикам. Прототипом изобретения является челюстный захват к погрузчику, содержащий раму, прикрепленную к каретке грузоподъемника, рабочий орган в виде поворотной на оси челюсти, снабженной рычагом, шарнирно соединенным со штоком гидроцилиндра поворота челюсти [1]. Недостаток известной конструкции состоит в том, что челюсть представляет собой рычаг второго рода с невыгодным соотношением плеч, что требует значительной величины момента сил поворачивающих челюсть при захвате груза. Необходимость перемещения шасси в процессе захвата цилиндрического груза ведет к ударным перегрузкам узлов и механизмов погрузчика. В основу изобретения поставлена задача усовершенствования конструкции челюстного захвата к погрузчику путем выполнения рамы захвата в виде стрелы, на конце которой на оси шарнирно установлена челюсть, рычаг, последней гибкой связью соединен со штоком гидроцилиндра, закрепленного на стреле в зоне грузоподъемника, при этом стрела снабжена вертикальным клинообразным упором. Технический результат при осуществлении изобретения заключается в повышении величины момента сил закрывающих челюсть и устойчивости погрузчика при захвате и подъеме цилиндрического груза. Поставленная задача решается тем, что в челюстном захвате к погрузчику, содержащим раму, прикрепленную к каретке грузоподъемника, рабочий орган в виде поворотной на оси челюсти, снабженной рычагом, связанным со штоком гидроцилиндра, согласно изобретению рычаг челюсти гибкой связью соединен со штоком гидроцилиндра, закрепленного на стреле в зоне грузоподъемника, при этом стрела снабжена вертикальным клинообразным упором. Выполнение рамы захвата в виде стрелы, на конце которой на оси шарнирно установлена челюсть, рычаг которой гибкой связью соединен со штоком гидроцилиндра, закрепленного на стреле в зоне грузоподъемника, позволяет повысить величину момента сил закрывающих челюсть, а также повысить устойчивость погрузчика в процессе захвата и подъема цилиндрического груза. Установка на конце стрелы вертикального клинообразного упора позволяет с помощью цилиндра грузоподъемника отсечь цилиндрический груз, лежащий в штабеле или пакете, для его надежного захвата. Совокупность существенных признаков изобретения обеспечивает таким образом достижение технического результата. На фиг.1 схематически изображен челюстный захват к погрузчику, общий вид; на фиг.2 - то же, вид в плане. Предлагаемый челюстный захват к погрузчику содержит стрелу 1, имеющую в плане П-образную форму и навешиваемую на каретку 2 грузоподъемника 3, шарнирно установленную на оси 4 поворотную челюсть 5, рычаг 6 которой гибкой связью 7 соединен через блок 8 со штоком 9 гидроцилиндра 10, закрепленного на стреле 1 в зоне грузоподъемника 3. Рычаг 6 челюсти 5 жестко соединен с рычагом 11, который шарнирно связан со штоком 12 гидроцилиндра 13, предназначенного для возврата челюсти 5 в исходное положение. Стрела 1 снабжена вертикальным клинообразным упором 14, предназначенным для отсечки цилиндрического груза, лежащего в штабеле или пакете. Работает устройство следующим образом. Челюсть 5 в исходном положении находится вверху как показано на фиг.1. В таком положении погрузчик подъезжает к месту захвата и подъема цилиндрического груза. При опускании стрелы 1 вниз упор 14 отсекает груз от других круглых грузов, а при подаче давления в цилиндр 10 и соединении полости цилиндра 13 со сливом, шток 9 через гибкую связь 7 поворачивает челюсть 5 вокруг оси 4 захватывая груз и замыкая устройство. После подъема захвата с грузом вверх погрузчик транспортирует груз к месту разгрузки, где стрела 1 опускается вниз, а челюсть 5 с помощью силового цилиндра 13 возвращается в исходное положение. Предложенное техническое решение характеризуется простотой и надежной в работе конструкцией челюстного захвата.
