Штрекове кріплення сполучення лави із штреком

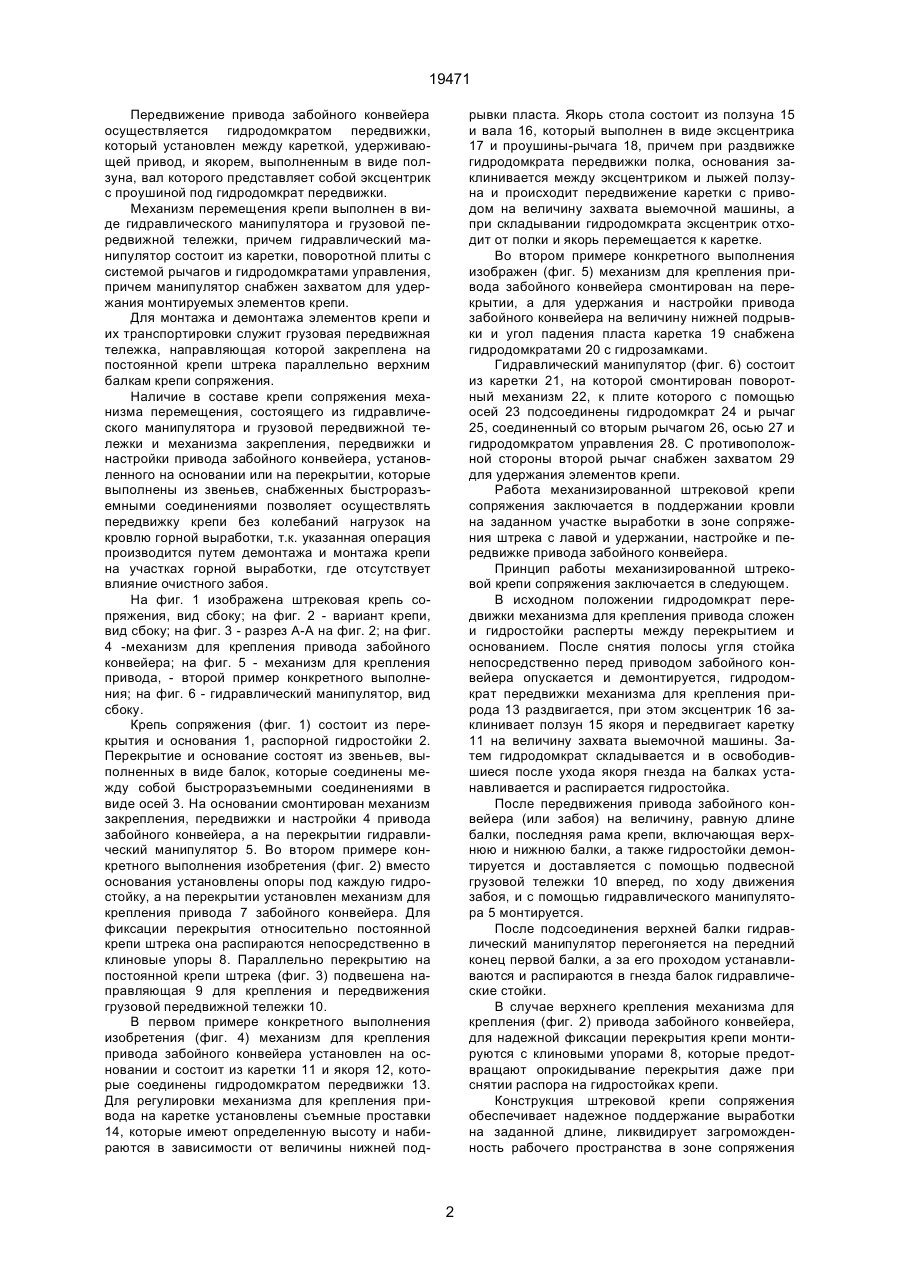

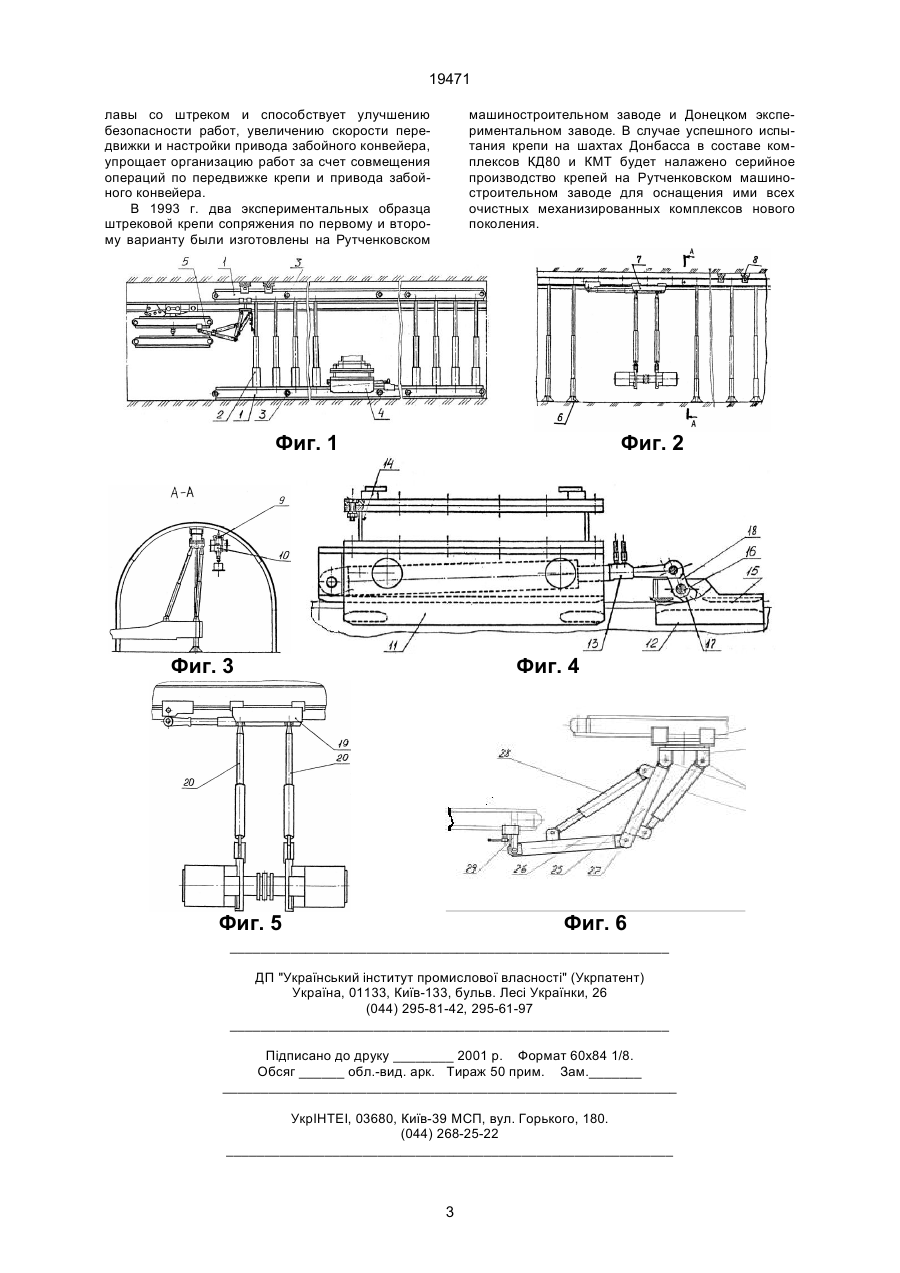

Штрековая крепь сопряжения лавы со штреком, включающая распорные гидростойки, механизм закрепления, передвижки и настройки привода забойного конвейера, механизм перемещения крепи, отличающаяся тем, что механизм перемещения крепи выполнен в виде манипулятора и грузовой передвижной тележки, а механизм закрепления, передвижки и настройки привода забойного конвейера установлен на основании или на перекрытии, которые выполнены из звеньев, снабженных быстроразъемными соединениями. (19) (21) 94052274 (22) 16.05.1994 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Мельников Вячеслав Афанасійович, Косарєв Василь Васильович, Гайсинович Олександр Аббович, Коваленко Сергій Павлович (73) Донецький державний проектно-конструкторський та експериментальний інститут комплексної механізації шахт (56) А.с. СССР № 380839, кл. Е21D23/16, 1973 г. 19471 Передвижение привода забойного конвейера осуществляется гидродомкратом передвижки, который установлен между кареткой, удерживающей привод, и якорем, выполненным в виде ползуна, вал которого представляет собой эксцентрик с проушиной под гидродомкрат передвижки. Механизм перемещения крепи выполнен в виде гидравлического манипулятора и грузовой передвижной тележки, причем гидравлический манипулятор состоит из каретки, поворотной плиты с системой рычагов и гидродомкратами управления, причем манипулятор снабжен захватом для удержания монтируемых элементов крепи. Для монтажа и демонтажа элементов крепи и их транспортировки служит грузовая передвижная тележка, направляющая которой закреплена на постоянной крепи штрека параллельно верхним балкам крепи сопряжения. Наличие в составе крепи сопряжения механизма перемещения, состоящего из гидравлического манипулятора и грузовой передвижной тележки и механизма закрепления, передвижки и настройки привода забойного конвейера, установленного на основании или на перекрытии, которые выполнены из звеньев, снабженных быстроразъемными соединениями позволяет осуществлять передвижку крепи без колебаний нагрузок на кровлю горной выработки, т.к. указанная операция производится путем демонтажа и монтажа крепи на участках горной выработки, где отсутствует влияние очистного забоя. На фиг. 1 изображена штрековая крепь сопряжения, вид сбоку; на фиг. 2 - вариант крепи, вид сбоку; на фиг. 3 - разрез А-А на фиг. 2; на фиг. 4 -механизм для крепления привода забойного конвейера; на фиг. 5 - механизм для крепления привода, - второй пример конкретного выполнения; на фиг. 6 - гидравлический манипулятор, вид сбоку. Крепь сопряжения (фиг. 1) состоит из перекрытия и основания 1, распорной гидростойки 2. Перекрытие и основание состоят из звеньев, выполненных в виде балок, которые соединены между собой быстроразъемными соединениями в виде осей 3. На основании смонтирован механизм закрепления, передвижки и настройки 4 привода забойного конвейера, а на перекрытии гидравлический манипулятор 5. Во втором примере конкретного выполнения изобретения (фиг. 2) вместо основания установлены опоры под каждую гидростойку, а на перекрытии установлен механизм для крепления привода 7 забойного конвейера. Для фиксации перекрытия относительно постоянной крепи штрека она распираются непосредственно в клиновые упоры 8. Параллельно перекрытию на постоянной крепи штрека (фиг. 3) подвешена направляющая 9 для крепления и передвижения грузовой передвижной тележки 10. В первом примере конкретного выполнения изобретения (фиг. 4) механизм для крепления привода забойного конвейера установлен на основании и состоит из каретки 11 и якоря 12, которые соединены гидродомкратом передвижки 13. Для регулировки механизма для крепления привода на каретке установлены съемные проставки 14, которые имеют определенную высоту и набираются в зависимости от величины нижней под рывки пласта. Якорь стола состоит из ползуна 15 и вала 16, который выполнен в виде эксцентрика 17 и проушины-рычага 18, причем при раздвижке гидродомкрата передвижки полка, основания заклинивается между эксцентриком и лыжей ползуна и происходит передвижение каретки с приводом на величину захвата выемочной машины, а при складывании гидродомкрата эксцентрик отходит от полки и якорь перемещается к каретке. Во втором примере конкретного выполнения изображен (фиг. 5) механизм для крепления привода забойного конвейера смонтирован на перекрытии, а для удержания и настройки привода забойного конвейера на величину нижней подрывки и угол падения пласта каретка 19 снабжена гидродомкратами 20 с гидрозамками. Гидравлический манипулятор (фиг. 6) состоит из каретки 21, на которой смонтирован поворотный механизм 22, к плите которого с помощью осей 23 подсоединены гидродомкрат 24 и рычаг 25, соединенный со вторым рычагом 26, осью 27 и гидродомкратом управления 28. С противоположной стороны второй рычаг снабжен захватом 29 для удержания элементов крепи. Работа механизированной штрековой крепи сопряжения заключается в поддержании кровли на заданном участке выработки в зоне сопряжения штрека с лавой и удержании, настройке и передвижке привода забойного конвейера. Принцип работы механизированной штрековой крепи сопряжения заключается в следующем. В исходном положении гидродомкрат передвижки механизма для крепления привода сложен и гидростойки расперты между перекрытием и основанием. После снятия полосы угля стойка непосредственно перед приводом забойного конвейера опускается и демонтируется, гидродомкрат передвижки механизма для крепления природа 13 раздвигается, при этом эксцентрик 16 заклинивает ползун 15 якоря и передвигает каретку 11 на величину захвата выемочной машины. Затем гидродомкрат складывается и в освободившиеся после ухода якоря гнезда на балках устанавливается и распирается гидростойка. После передвижения привода забойного конвейера (или забоя) на величину, равную длине балки, последняя рама крепи, включающая верхнюю и нижнюю балки, а также гидростойки демонтируется и доставляется с помощью подвесной грузовой тележки 10 вперед, по ходу движения забоя, и с помощью гидравлического манипулятора 5 монтируется. После подсоединения верхней балки гидравлический манипулятор перегоняется на передний конец первой балки, а за его проходом устанавливаются и распираются в гнезда балок гидравлические стойки. В случае верхнего крепления механизма для крепления (фиг. 2) привода забойного конвейера, для надежной фиксации перекрытия крепи монтируются с клиновыми упорами 8, которые предотвращают опрокидывание перекрытия даже при снятии распора на гидростойках крепи. Конструкция штрековой крепи сопряжения обеспечивает надежное поддержание выработки на заданной длине, ликвидирует загроможденность рабочего пространства в зоне сопряжения 2 19471 лавы со штреком и способствует улучшению безопасности работ, увеличению скорости передвижки и настройки привода забойного конвейера, упрощает организацию работ за счет совмещения операций по передвижке крепи и привода забойного конвейера. В 1993 г. два экспериментальных образца штрековой крепи сопряжения по первому и второму варианту были изготовлены на Рутченковском машиностроительном заводе и Донецком экспериментальном заводе. В случае успешного испытания крепи на шахтах Донбасса в составе комплексов КД80 и КМТ будет налажено серийное производство крепей на Рутченковском машиностроительном заводе для оснащения ими всех очистных механизированных комплексов нового поколения. Фиг. 1 Фиг. 2 Фиг. 3 Фиг. 4 Фиг. 5 Фиг. 6 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
