Секція кріплення печей

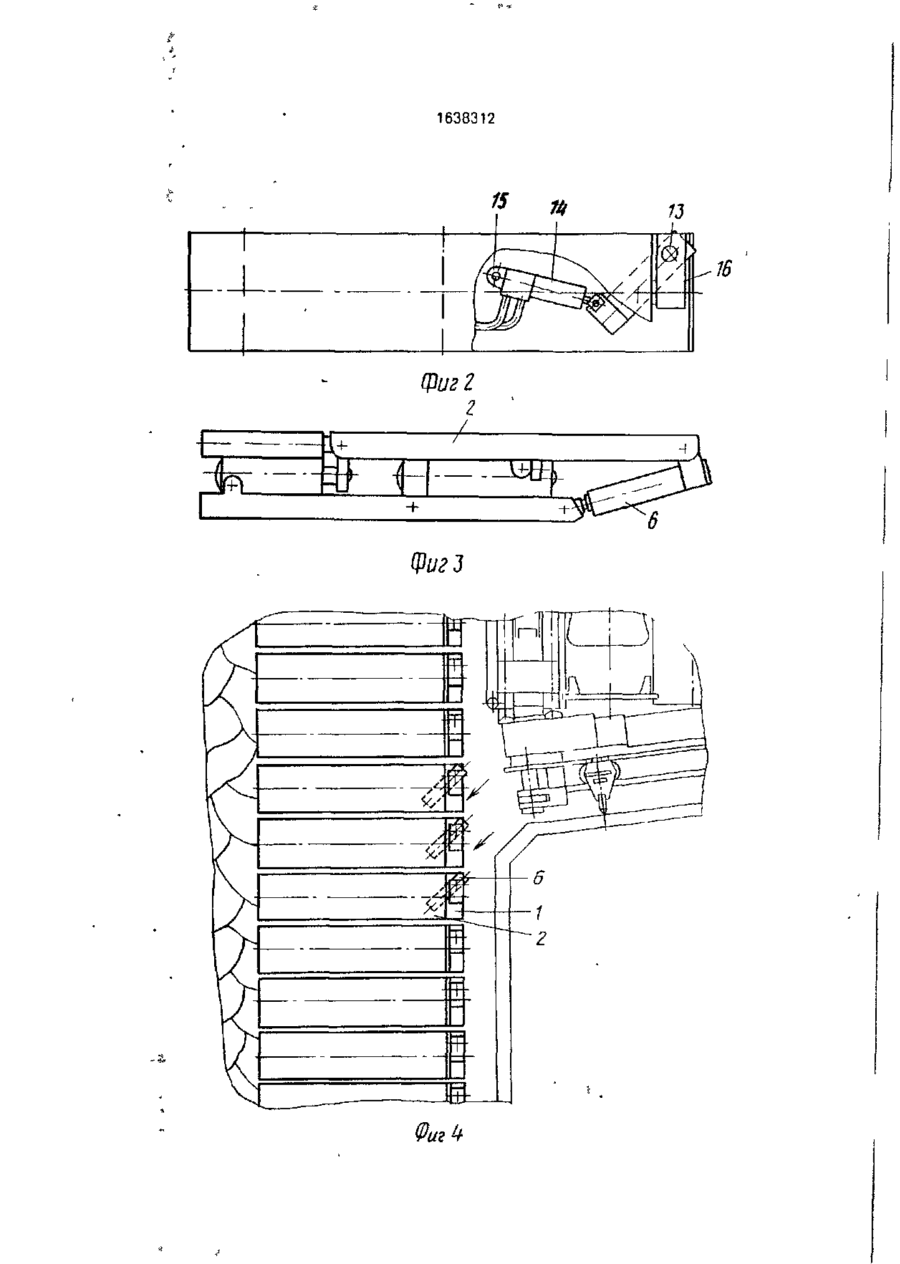

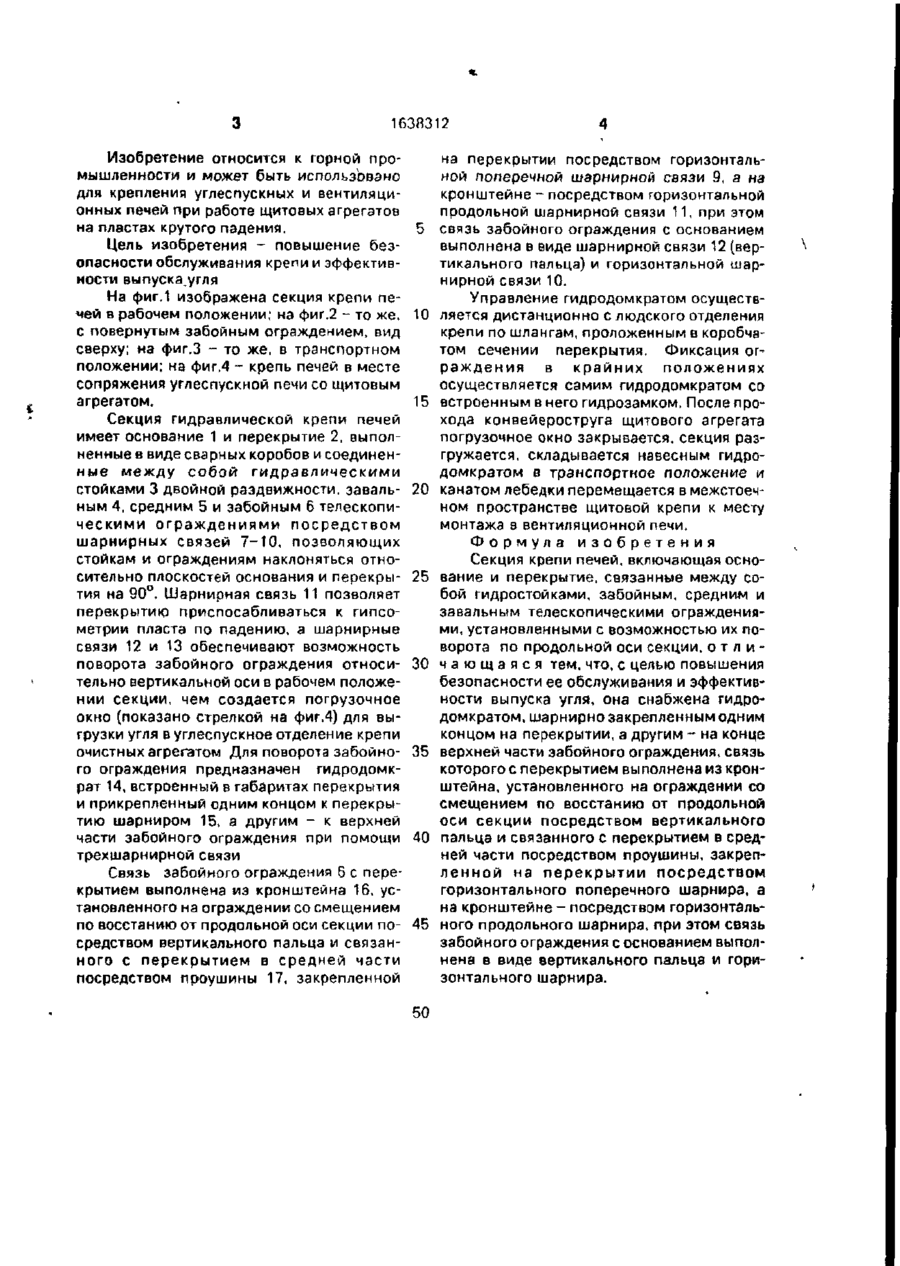

Изобретение относится к горной промышленности и может быть использовано для крепления углеспускных и вентиляционных печей при работе щитовых агрегатов на пластах крутого падения Цель изобретенияповышение безопасности обслуживания крепи и повышение эффективности выпуска угля. Секция крепи печей имеет основание ; ? 4' U„ z 1, перекрытие (П) 2, выполненные в виде сварных коробов и соединенные между собой гидравлическими стойками 3 двойной раздаижности, телескопическими ограждениями - завальным 4, средним 5 и забойным 6. На П 2 установлен гидродомкрат 14, который связан с верхней частью забойного ограждения 6. Связь последнего с П 2 выполнена из кронштейна, установленного на ограждении 6 со смещением по восстанию от продольной оси секции посредством вертикального кольца и связанного с П 2 в средней части проушиной 17 Последняя закреплена на П 2 горизонтальным поперечным шарниром 9, а на кронштейне горизонтальным продольным ширниром 11. Связь забойного ограждения 6 с основанием 1 выполнена из вертикального пальца 12 и горизонтального шарнира 10. Разворот забойного ограждения 6 для выпуска угля осуществляется дистанционно с помощью гидродомкрата 14 Фиксация ограждения 6 также осуществляется гидродомкратом 14 путем закрытия гидрозамка, 4 ил. Н х „-_^- -^~=~- — Фиг 1 \ 9 17 W Р • о со со ы ю 1638312 Изобретение относится к горной промышленности и может быть использовано для крепления углеспускных и вентиляционных печей при работе щитовых агрегатов на пластах крутого падения. Цель изобретения - повышение безопасности обслуживания крепи и эффективности выпуска.угля На фиг.1 изображена секция крепи печей в рабочем положении; на фиг.2 - то же, с повернутым забойным ограждением, вид сверху; на фиг.З - то же, в транспортном положении; на фиг.4 - крепь печей в месте сопряжения углеспускнои печи со щитовым агрегатом. Секция гидравлической крепи печей имеет основание 1 и перекрытие 2, выполненные в виде сварных коробов и соединенные между собой гидравлическими стойками 3 двойной раздвижности, завальным 4, средним 5 и забойным 6 телескопическими ограждениями посредством шарнирных связей 7-10, позволяющих стойкам и ограждениям наклоняться относительно плоскостей основания и перекрытия на 90°. Шарнирная связь 11 позволяет перекрытию приспосабливаться к гипсометрии пласта по падению, а шарнирные связи 12 и 13 обеспечивают возможность поворота забойного ограждения относительно вертикальной оси в рабочем положении секции, чем создается погрузочное окно (показано стрелкой на фиг.4) для выгрузки угля в углеспускное отделение крепи очистных агрегатом Для поворота забойного ограждения предназначен гидродомкрат 14, встроенный в габаритах перекрытия и прикрепленный одним концом к перекрытию шарниром 15, а другим - к верхней части забойного ограждения при помощи трехшарнирной связи Связь забойного ограждения 6 с перекрытием выполнена из кронштейна 16, установленного на ограждении со смещением по восстанию от продольной оси секции посредством вертикального пальца и связанного с перекрытием в средней части посредством проушины 17, закрепленной 5 10 15 20 25 30 35 40 45 50 на перекрытии посредством горизонтальной поперечной шарнирной связи 9, а на кронштейне - посредством горизонтальной продольной шарнирной связи 11, при этом связь забойного ограждения с основанием выполнена в виде шарнирной связи 12 (вертикального пальца) и горизонтальной шарнирной связи 10. Управление гидродомкратом осуществляется дистанционно с людского отделения крепи по шлангам, проложенным в коробчатом сечении перекрытия. Фиксация ограждения в крайних положениях осуществляется самим гидродомкратом со встроенным в него гидрозамком. После прохода конвейероструга щитового агрегата погрузочное окно закрывается, секция разгружается, складывается навесным гидродомкратом в транспортное положение и канатом лебедки перемещается в межстоечном пространстве щитовой крепи к месту монтажа в вентиляционной печи. Формула изобретения Секция крепи печей, включающая основание и перекрытие, связанные между собой гидростойками, забойным, средним и завальным телескопическими ограждениями, установленными с возможностью их поворота по продольной оси секции, о т л и ч а ю щ а я с я тем, что, с целью повышения безопасности ее обслуживания и эффективности выпуска угля, она снабжена гидродомкратом, шарнирно закрепленным одним концом на перекрытии, а другим - на конце верхней части забойного ограждения, связь которого с перекрытием выполнена из кронштейна, установленного на ограждении со смещением по восстанию от продольной оси секции посредством вертикального пальца и связанного с перекрытием в средней части посредством проушины, закрепленной на перекрытии посредством горизонтального поперечного шарнира, а на кронштейне - посредством горизонтального продольного шарнира, при этом связь забойного ограждения с основанием выполнена в виде вертикального пальца и горизонтального шарнира. 1638312 фиг 2 ФигЗ 1638312 Редактор М.Петрова Составитель В.Пономарева Техред М Моргентал Корректор С.Шекмар Заказ 909 Тираж 287 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
