Секція механізованого кріплення

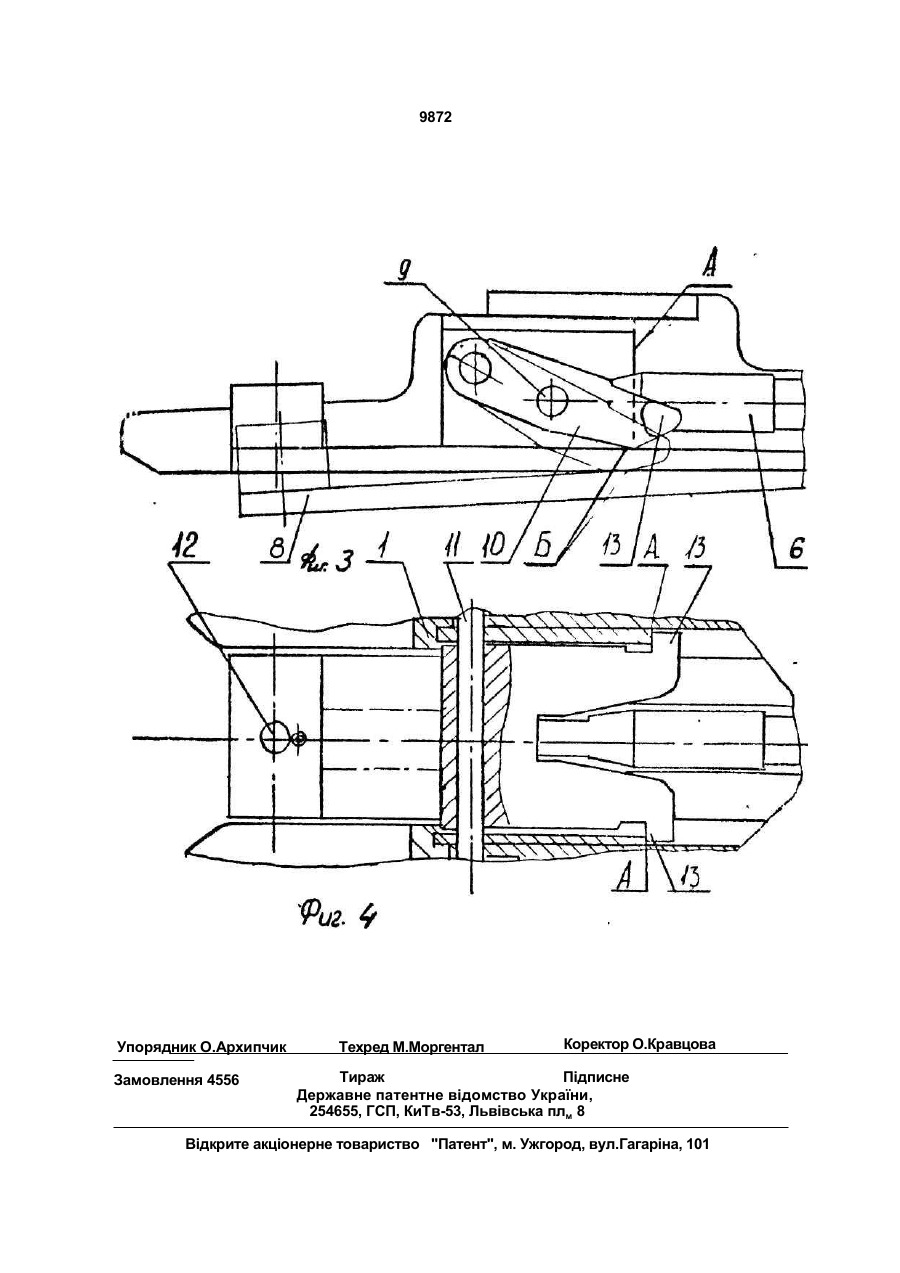

Секция механизированной крепи, включающая основание и перекрытие, связанные забойными стойками и ограждающим перекрытием с четырехзвенным механизмом, механизм перемещения, состоящий из домкрата передвижки, соединенного шарнирно одним концом с толкателем, а другим - с поворотным рычагом, связанным с основанием с возможностью взаимодействия в процессе передвижки с толкателем, отличающаяся тем, что поворотный рычаг выполнен с упорами на его боковых поверхностях, установленными с возможностью взаимодействия с пазами, выполненными в основании, а шарнир связи поворотного рычага с домкратом передвижки расположен между упорами и шарнирным соединением поворотного рычага с основанием ниже шарнира последнего. с > о 00 Изобретение относится к горнодобывающей промышленности, а, именно, к технике подземной добычи угля. Известна секция механизированной кропи, состоящая из основания, забойных и посадочных стоек, перекрытия консоли, ограждающего перекрытия с четырехзвениым механизмом, механизма перемещения в виде домкрата, один конец которого шарнирно соединен с поперечной траверсой, а другой с направляющей, к которой прикреплен рычаг, расположенный между стенкой и опорой траверсы [1]. Однако, известная крепь неудовлетворительно работает на почвах, имеющих низкие показатели на сдвиг или вдавливание. Известна секция механизированной крепи, включающая основание, забойные и посадочные стойки, перекрытие, консоли, ограждающее перекрытие с четырехзвенным механизмом и механизмом перемещения, состоящим из толкателя, домкрата передвижки, соединенного шарнирно, с одной стороны с толкателем, а с другой - с поворотным рычагом, связанным в свою очередь, с основанием секции крепи и взаимодействующего в процессе передвижки секции с толкателем [2]. Существенным недостатком указанной конструкции секции крепи является то, что при ее передвижке основание, контактирующее с почвой пласта, имеющей низкие по о 9872 казатели на сдвиг или вдавливание, сдвигает верхние слои почвы. Это приводит к повышению усилия на перемещение секции крепи, повышению нагрузок на механизм перемещения и большому объему ручных ра- 5 бот по зачистке почвы пласта и секций крепи. Задачей изобретения является устранение отмеченных недостатков путем обеспечения* подъема передней части оснооаиия 10 крепи при ее передвижке. Причем подъем основания должен быть тем больше, чем выше сопротивление перодиижкё'секции и, соответс тве нно, чем гу ш е ус ил ие гидродомкрата перед*ижви секции крепи. 15 При этом мехам дом перемещения секции должен служить одновременно и механизмом подъема передней чгстм основания. Поставленная задача решается следую щим образом. В изосстней секции махани- 20 зироваиной крепи, включающей основание, забойные и посадочные стойки, перекрытие, конссли, ограждающее перекрытие с четы рехзвенным механизмом и механизм пере мещения, состоящий из толкатешя, домкрата 25 передвижки, соединенного шзрнирно, с од ной стороны с толкателем, а с другой - с поворотным рычагом, связанным п свою очередь, с основанием секции крепи и взаи модействующего в процессе передвижки 30 секции г. толкателем, согласно изобрете нию, поворотный рычаг выполнен с упорами на его боковых поверхностях, установлен ными с возможностью взаимодействия с па зами, выполненными в основании, а шарнир 35 связи поворотного рычага с домкратом пе редвижки расположен в пролета между упо рами и ш арн ирным соед ин ени ем поворотного рычага с основанием ниже шарнира последнего. 40 Предлагаемая секция механизированной крепи изображена на фиг. 1; на фиг 2 -узел I на фиг. 1; на фиг. 3 - механизм перемещения и подъема основания секции крепи, вид сбоку; на фиг. 4 - то же, вид сверху. 45 Секция крепи состоит из основания 1, забойных и посадочных стоек 2, перекрытия 3, консолей 4, ограждающего перекрытия с четырехзвенным механизмом 5 и механизма перемещения, Механизм перемещения секции состоит из гидродомкрата 6, цилиндр которого с помощью оси 7 соединен с толкателем 8, представляющим собой жесткую балку, а шток посредством оси 9 с поворотным рычагом 10, связанным о свою очередь осью 11с основанием 1 секции крепи. С помощью шарнира 12 толкатель секции крепи соединяется с переходной балкой конвейера. Рычаг 10 имеет на своих боковых поверхностях упоры 13, которые ограничивают поворот рычага, взаимодействуя с пазами А осноиания секции крепи. При подачо рабочей жидкости о поршневую полосгь гидродомкрата перемещения б секции крепи, гидродомкрат раздвигается, ооздейстпуя с одной стороны'через ось 9 на поворотный рычаг 10, а с другой стороны чзрез ось 7 нл толкатель 0. Под воздействием усилия гидродомкрата рычаг 10 попорачииается в шарнирах 11 и, контактируя нижней поверхностью с неподрижнмм голхателем 8, через шарниры 11 производит подъем передней части основания 1 езкции и.тем самым исключает контакт основания с почвой пласта в процессе подтягивания секции. Поворот рьчага 10 происходит до тех пор, пока его упоры .13 не войдут в контакт с пазами Довыполненными в основании 1. Предлагаемый механизм позволяет автоматически производить подьем передней части основания секции крепи в зависимости от усилия о гидродомк^а^ге перемещения секции, т.е. от состояний'гточвы пласта. Чем больше основание утоплено в почве пласта, тем выше усилие в гидродомкрате и больше составляющая усилия нормального давления нижней поверхности Б рычага 10 на толкатель 8 и тем больше угол поворота рычага и, соответственно, подъем передней части основания 1 секции крепи. ZLQ6 9872 Упорядник О.Архипчик Замовлення 4556 Техред М.Моргентал Коректор О.Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська плм 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
