Спосіб одержання кополімеру хітозану і вінільного мономеру
Номер патенту: 19498
Опубліковано: 15.12.2006
Автори: Будішевська Ольга Григорівна, Воронов Станіслав Андрійович, Соломко Надія Юрієвна
Формула / Реферат
Спосіб одержання кополімеру хітозану і вінільного мономеру їх взаємодією у водному розчині кислоти в присутності ініціатора солі пероксодисульфатної кислоти, який відрізняється тим, що як вінільний мономер використовують 5-трет-бутилперокси-5-метил-1-гексен-3-ін формули СН2=СН–СС–С(СН3)2OOС(СН3)3.
Текст

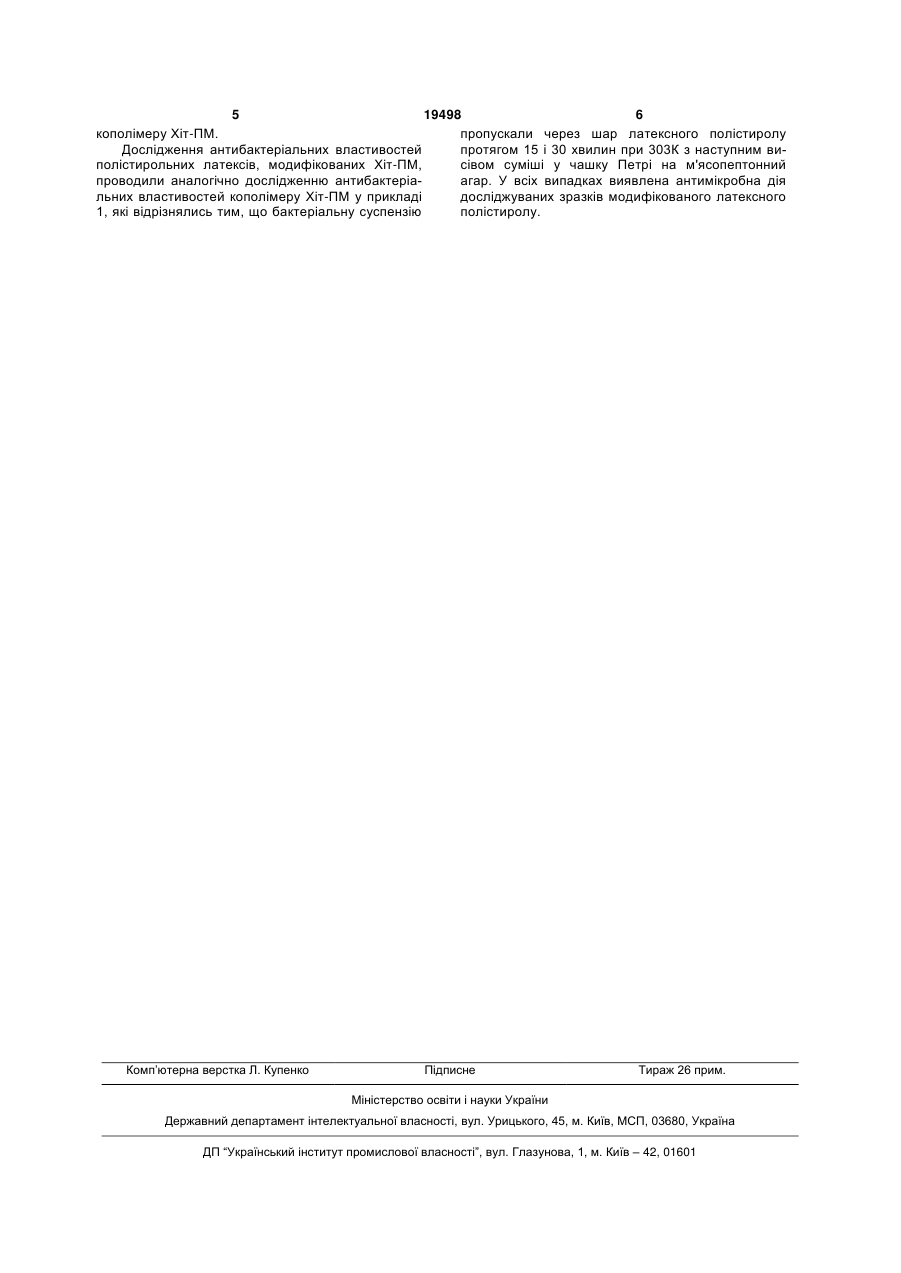

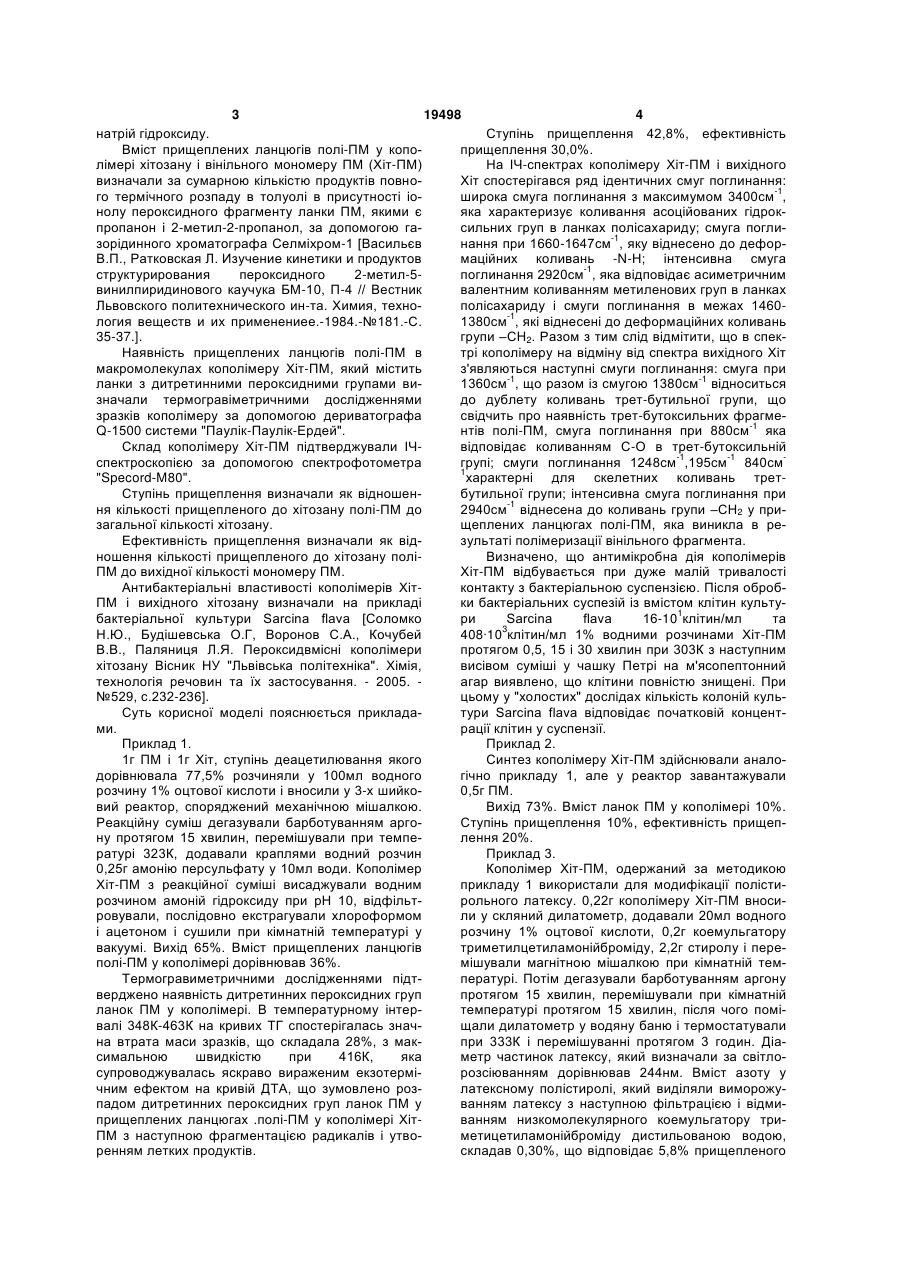

Спосіб одержання кополімеру хітозану і вінільного мономеру їх взаємодією у водному розчині кислоти в присутності ініціатора солі пероксодисульфатної кислоти, який відрізняється тим, що як вінільний мономер використовують 5-третбутилперокси-5-метил-1-гексен-3-ін формули СН2=СН–С С–С(СН3)2OOС(СН3)3. (19) (21) u200607269 (22) 30.06.2006 (24) 15.12.2006 (46) 15.12.2006, Бюл. № 12, 2006 р. (72) Соломко Надія Юрієвна, Будішевська Ольга Григорівна, Воронов Станіслав Андрійович (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" 3 19498 4 натрій гідроксиду. Ступінь прищеплення 42,8%, ефективність Вміст прищеплених ланцюгів полі-ПМ у копоприщеплення 30,0%. лімері хітозану і вінільного мономеру ПМ (Хіт-ПМ) На ІЧ-спектрах кополімеру Хіт-ПМ і вихідного визначали за сумарною кількістю продуктів повноХіт спостерігався ряд ідентичних смуг поглинання: го термічного розпаду в толуолі в присутності іоширока смуга поглинання з максимумом 3400см-1, нолу пероксидного фрагменту ланки ПМ, якими є яка характеризує коливання асоційованих гідрокпропанон і 2-метил-2-пропанол, за допомогою гасильних груп в ланках полісахариду; смуга поглизорідинного хроматографа Селміхром-1 [Васильєв нання при 1660-1647см-1, яку віднесено до дефорВ.П., Ратковская Л. Изучение кинетики и продуктов маційних коливань -N-H; інтенсивна смуга структурирования пероксидного 2-метил-5поглинання 2920см-1, яка відповідає асиметричним винилпиридинового каучука БМ-10, П-4 // Вестник валентним коливанням метиленових груп в ланках Львовского политехнического ин-та. Химия, технополісахариду і смуги поглинання в межах 1460логия веществ и их применениее.-1984.-№181.-С. 1380см-1, які віднесені до деформаційних коливань 35-37.]. групи –СН2. Разом з тим слід відмітити, що в спекНаявність прищеплених ланцюгів полі-ПМ в трі кополімеру на відміну від спектра вихідного Хіт макромолекулах кополімеру Хіт-ПМ, який містить з'являються наступні смуги поглинання: смуга при ланки з дитретинними пероксидними групами ви1360см-1, що разом із смугою 1380см-1 відноситься значали термогравіметричними дослідженнями до дублету коливань трет-бутильної групи, що зразків кополімеру за допомогою дериватографа свідчить про наявність трет-бутоксильних фрагмеQ-1500 системи "Паулік-Паулік-Ердей". нтів полі-ПМ, смуга поглинання при 880см-1 яка Склад кополімеру Хіт-ПМ підтверджували ІЧвідповідає коливанням С-О в трет-бутоксильній спектроскопією за допомогою спектрофотометра групі; смуги поглинання 1248см-1,195см-1 840см1 "Specord-M80". характерні для скелетних коливань третСтупінь прищеплення визначали як відношенбутильної групи; інтенсивна смуга поглинання при ня кількості прищепленого до хітозану полі-ПМ до 2940см-1 віднесена до коливань групи –СН2 у призагальної кількості хітозану. щеплених ланцюгах полі-ПМ, яка виникла в реЕфективність прищеплення визначали як відзультаті полімеризації вінільного фрагмента. ношення кількості прищепленого до хітозану поліВизначено, що антимікробна дія кополімерів ПМ до вихідної кількості мономеру ПМ. Хіт-ПМ відбувається при дуже малій тривалості Антибактеріальні властивості кополімерів Хітконтакту з бактеріальною суспензією. Після обробПМ і вихідного хітозану визначали на прикладі ки бактеріальних суспезій із вмістом клітин культубактеріальної культури Sarcina flava [Соломко ри Sarcina flava 16-101клітин/мл та 3 Н.Ю., Будішевська О.Г, Воронов С.А., Кочубей 408·10 клітин/мл 1% водними розчинами Хіт-ПМ В.В., Паляниця Л.Я. Пероксидвмісні кополімери протягом 0,5, 15 і 30 хвилин при 303К з наступним хітозану Вісник НУ "Львівська політехніка". Хімія, висівом суміші у чашку Петрі на м'ясопептонний технологія речовин та їх застосування. - 2005. агар виявлено, що клітини повністю знищені. При №529, с.232-236]. цьому у "холостих" дослідах кількість колоній кульСуть корисної моделі пояснюється прикладатури Sarcina flava відповідає початковій концентми. рації клітин у суспензії. Приклад 1. Приклад 2. 1г ПМ і 1г Хіт, ступінь деацетилювання якого Синтез кополімеру Хіт-ПМ здійснювали аналодорівнювала 77,5% розчиняли у 100мл водного гічно прикладу 1, але у реактор завантажували розчину 1% оцтової кислоти і вносили у 3-х шийко0,5г ПМ. вий реактор, споряджений механічною мішалкою. Вихід 73%. Вміст ланок ПМ у кополімері 10%. Реакційну суміш дегазували барботуванням аргоСтупінь прищеплення 10%, ефективність прищепну протягом 15 хвилин, перемішували при темпелення 20%. ратурі 323К, додавали краплями водний розчин Приклад 3. 0,25г амонію персульфату у 10мл води. Кополімер Кополімер Хіт-ПМ, одержаний за методикою Хіт-ПМ з реакційної суміші висаджували водним прикладу 1 використали для модифікації полістирозчином амоній гідроксиду при рН 10, відфільтрольного латексу. 0,22г кополімеру Хіт-ПМ вносировували, послідовно екстрагували хлороформом ли у скляний дилатометр, додавали 20мл водного і ацетоном і сушили при кімнатній температурі у розчину 1% оцтової кислоти, 0,2г коемульгатору вакуумі. Вихід 65%. Вміст прищеплених ланцюгів триметилцетиламонійброміду, 2,2г стиролу і переполі-ПМ у кополімері дорівнював 36%. мішували магнітною мішалкою при кімнатній темТермогравиметричними дослідженнями підтпературі. Потім дегазували барботуванням аргону верджено наявність дитретинних пероксидних груп протягом 15 хвилин, перемішували при кімнатній ланок ПМ у кополімері. В температурному інтертемпературі протягом 15 хвилин, після чого помівалі 348К-463К на кривих ТГ спостерігалась значщали дилатометр у водяну баню і термостатували на втрата маси зразків, що складала 28%, з макпри 333К і перемішуванні протягом 3 годин. Діасимальною швидкістю при 416К, яка метр частинок латексу, який визначали за світлосупроводжувалась яскраво вираженим екзотермірозсіюванням дорівнював 244нм. Вміст азоту у чним ефектом на кривій ДТА, що зумовлено розлатексному полістиролі, який виділяли виморожупадом дитретинних пероксидних груп ланок ПМ у ванням латексу з наступною фільтрацією і відмиприщеплених ланцюгах .полі-ПМ у кополімері Хітванням низкомолекулярного коемульгатору триПМ з наступною фрагментацією радикалів і утвометицетиламонійброміду дистильованою водою, ренням летких продуктів. складав 0,30%, що відповідає 5,8% прищепленого 5 19498 6 кополімеру Хіт-ПМ. пропускали через шар латексного полістиролу Дослідження антибактеріальних властивостей протягом 15 і 30 хвилин при 303К з наступним виполістирольних латексів, модифікованих Хіт-ПМ, сівом суміші у чашку Петрі на м'ясопептонний проводили аналогічно дослідженню антибактеріаагар. У всіх випадках виявлена антимікробна дія льних властивостей кополімеру Хіт-ПМ у прикладі досліджуваних зразків модифікованого латексного 1, які відрізнялись тим, що бактеріальну суспензію полістиролу. Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюA process for the preparation of copolymer of chitosan and vinyl monomer
Автори англійськоюBudishevska Olha Hrygorivna, Voronov Stanislav Andriiovych
Назва патенту російськоюСпособ получения кополимера хитозана и винильного мономера
Автори російськоюБудишевская Ольга Григорьевна, Воронов Станислав Андреевич
МПК / Мітки
МПК: C08B 37/00
Мітки: спосіб, одержання, мономеру, вінільного, кополімеру, хітозану
Код посилання
<a href="https://ua.patents.su/3-19498-sposib-oderzhannya-kopolimeru-khitozanu-i-vinilnogo-monomeru.html" target="_blank" rel="follow" title="База патентів України">Спосіб одержання кополімеру хітозану і вінільного мономеру</a>
Попередній патент: Повітророзподільник
Наступний патент: Механізм рейковий
Випадковий патент: Спосіб рефлексотерапії хворих з віддаленими наслідками черепно-мозкової травми
