Спосіб визначення ударної в’язкості клеєного з’єднання деревини

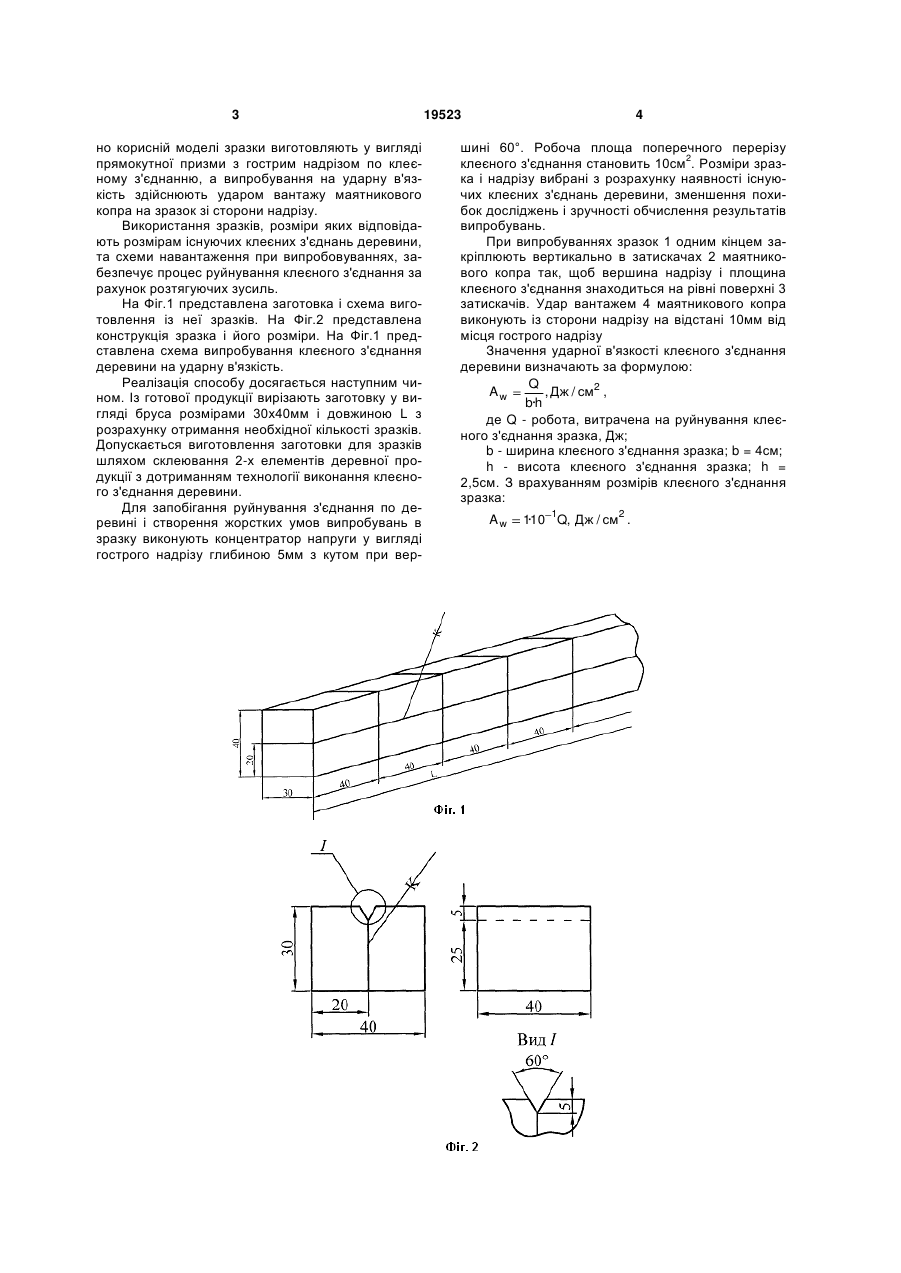

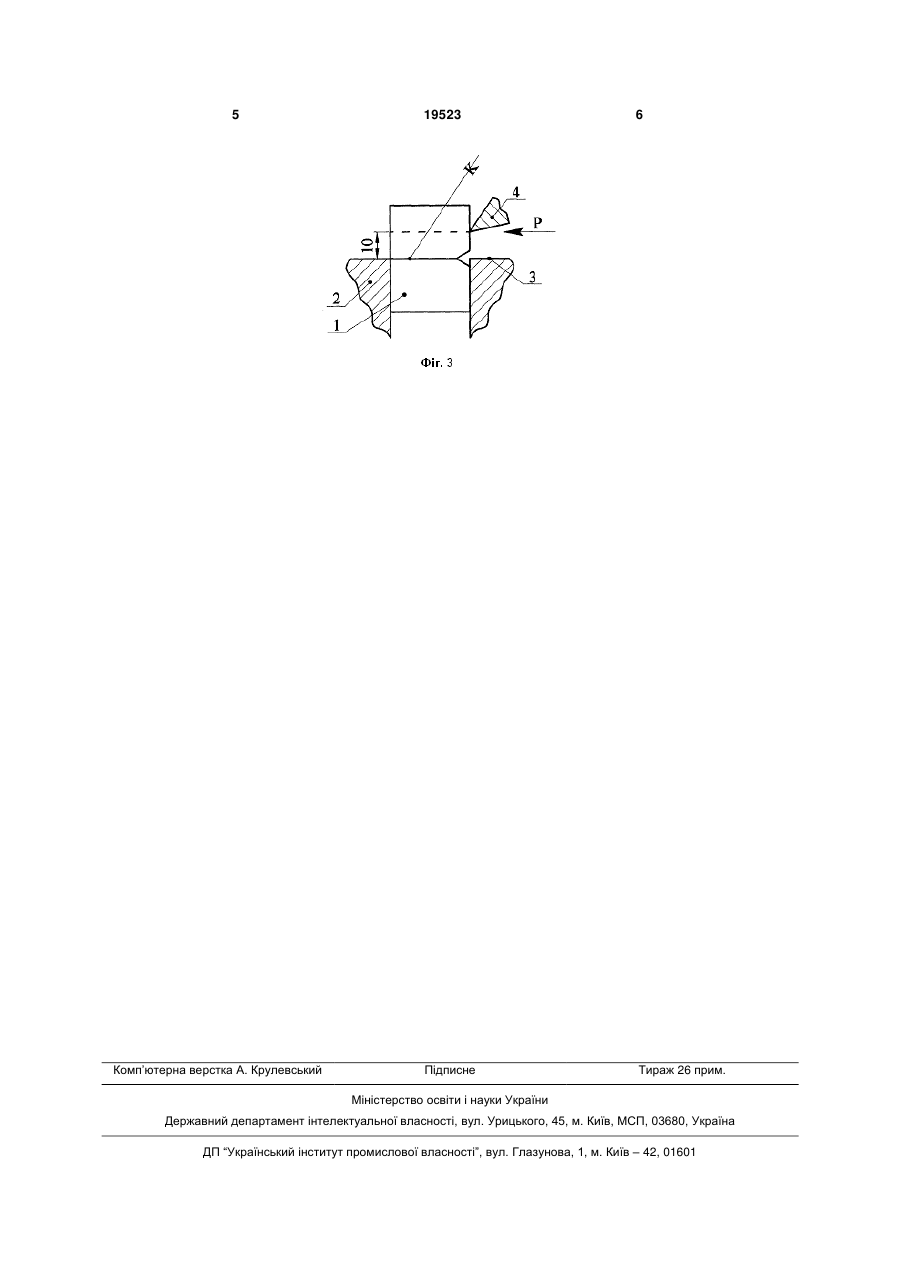

Спосіб визначення ударної в'язкості клеєного 3 но корисній моделі зразки виготовляють у вигляді прямокутної призми з гострим надрізом по клеєному з'єднанню, а випробування на ударну в'язкість здійснюють ударом вантажу маятникового копра на зразок зі сторони надрізу. Використання зразків, розміри яких відповідають розмірам існуючих клеєних з'єднань деревини, та схеми навантаження при випробовуваннях, забезпечує процес руйнування клеєного з'єднання за рахунок розтягуючих зусиль. На Фіг.1 представлена заготовка і схема виготовлення із неї зразків. На Фіг.2 представлена конструкція зразка і його розміри. На Фіг.1 представлена схема випробування клеєного з'єднання деревини на ударну в'язкість. Реалізація способу досягається наступним чином. Із готової продукції вирізають заготовку у вигляді бруса розмірами 30х40мм і довжиною L з розрахунку отримання необхідної кількості зразків. Допускається виготовлення заготовки для зразків шляхом склеювання 2-х елементів деревної продукції з дотриманням технології виконання клеєного з'єднання деревини. Для запобігання руйнування з'єднання по деревині і створення жорстких умов випробувань в зразку виконують концентратор напруги у вигляді гострого надрізу глибиною 5мм з кутом при вер 19523 4 шині 60°. Робоча площа поперечного перерізу клеєного з'єднання становить 10см2. Розміри зразка і надрізу вибрані з розрахунку наявності існуючих клеєних з'єднань деревини, зменшення похибок досліджень і зручності обчислення результатів випробувань. При випробуваннях зразок 1 одним кінцем закріплюють вертикально в затискачах 2 маятникового копра так, щоб вершина надрізу і площина клеєного з'єднання знаходиться на рівні поверхні 3 затискачів. Удар вантажем 4 маятникового копра виконують із сторони надрізу на відстані 10мм від місця гострого надрізу Значення ударної в'язкості клеєного з'єднання деревини визначають за формулою: Q Aw , Дж / см2 , b·h де Q - робота, витрачена на руйнування клеєного з'єднання зразка, Дж; b - ширина клеєного з'єднання зразка; b = 4см; h - висота клеєного з'єднання зразка; h = 2,5см. З врахуванням розмірів клеєного з'єднання зразка: Aw 110 1Q, Дж / см2 . · 5 Комп’ютерна верстка А. Крулевський 19523 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
