Вагон-платформа для листової сталі в рулонах

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 19522

Опубліковано: 15.12.2006

Автори: Худина Валерій Миколайович, Жовтобрюх Григорій Дем'янович, Крупеніна Ганна Віталіївна, Гурцев Сергій Павлович

Завантажити PDF файл.

Формула / Реферат

1. Вагон-платформа для листової сталі в рулонах, що містить раму, встановлену на два ходові візки, обладнану опорними ложементами для розміщення на них рулонів вздовж вагона, який відрізняється тим, що два крайні ложементи, які розташовані вздовж бокових балок рами, закріплені нерухомо, а два середні виконані переставними для зміни розмірів між ними та між крайніми ложементами, забезпечуючи розміщення рулонів в один, два або три ряди вздовж рами.

2. Вагон-платформа за п. 1, який відрізняється тим, що рухомі (переставні) ложементи орієнтовані в необхідному положенні та утримуються від повздовжнього поперечного переміщення за допомогою упорів призматичної форми, прикріплених до підлоги рами.

Текст

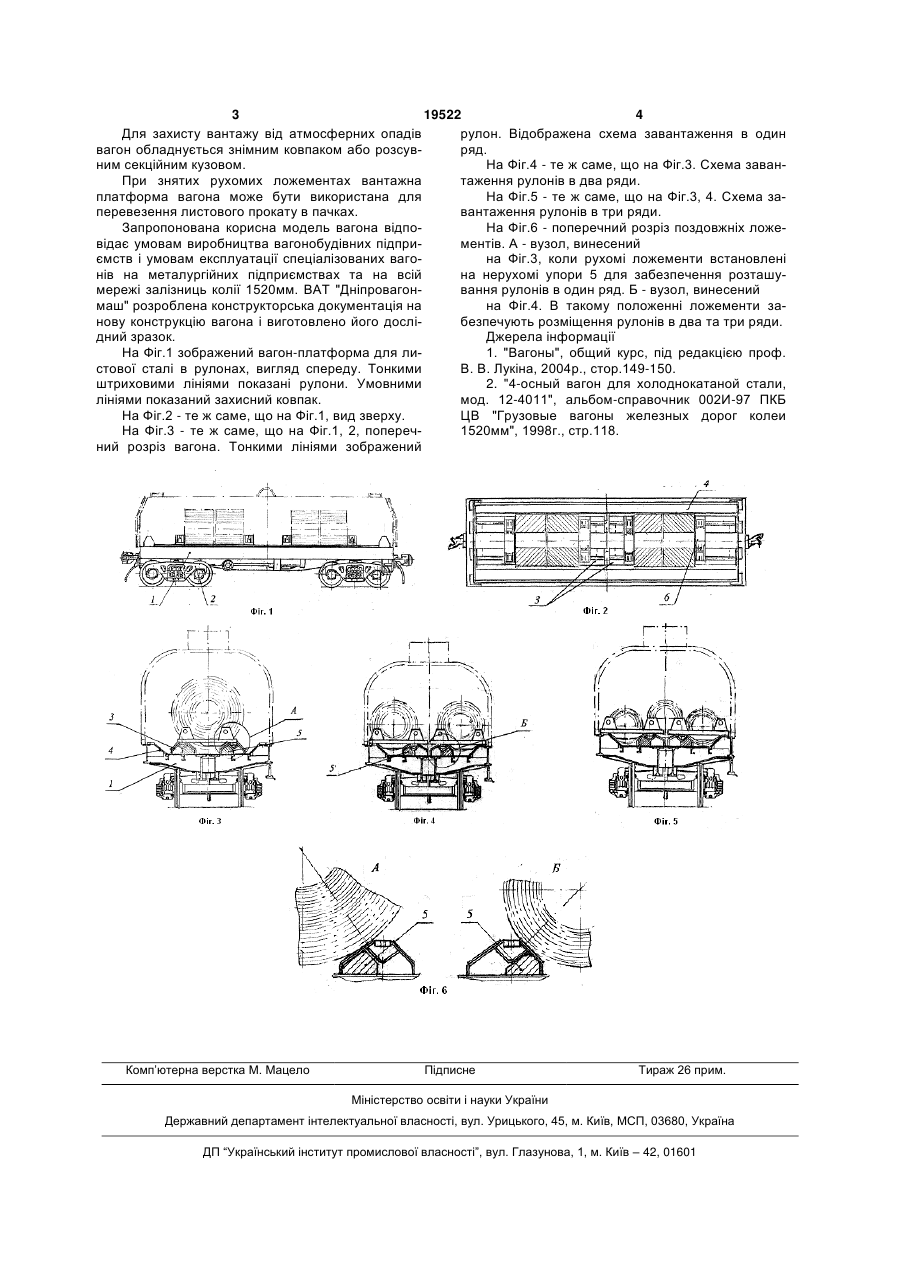

1. Вагон-платформа для листової сталі в рулонах, що містить раму, встановлену на два ходові візки, обладнану опорними ложементами для розміщення на них рулонів вздовж вагона, який 3 19522 4 Для захисту вантажу від атмосферних опадів рулон. Відображена схема завантаження в один вагон обладнується знімним ковпаком або розсувряд. ним секційним кузовом. На Фіг.4 - те ж саме, що на Фіг.3. Схема заванПри знятих рухомих ложементах вантажна таження рулонів в два ряди. платформа вагона може бути використана для На Фіг.5 - те ж саме, що на Фіг.3, 4. Схема заперевезення листового прокату в пачках. вантаження рулонів в три ряди. Запропонована корисна модель вагона відпоНа Фіг.6 - поперечний розріз поздовжніх ложевідає умовам виробництва вагонобудівних підприментів. А - вузол, винесений ємств і умовам експлуатації спеціалізованих вагона Фіг.3, коли рухомі ложементи встановлені нів на металургійних підприємствах та на всій на нерухомі упори 5 для забезпечення розташумережі залізниць колії 1520мм. ВАТ "Дніпровагонвання рулонів в один ряд. Б - вузол, винесений маш" розроблена конструкторська документація на на Фіг.4. В такому положенні ложементи занову конструкцію вагона і виготовлено його дослібезпечують розміщення рулонів в два та три ряди. дний зразок. Джерела інформації На Фіг.1 зображений вагон-платформа для ли1. "Вагоны", общий курс, під редакцією проф. стової сталі в рулонах, вигляд спереду. Тонкими В. В. Лукіна, 2004р., стор.149-150. штриховими лініями показані рулони. Умовними 2. "4-осный вагон для холоднокатаной стали, лініями показаний захисний ковпак. мод. 12-4011", альбом-справочник 002И-97 ПКБ На Фіг.2 - те ж саме, що на Фіг.1, вид зверху. ЦВ "Грузовые вагоны железных дорог колеи На Фіг.3 - те ж саме, що на Фіг.1, 2, попереч1520мм", 1998г., стр.118. ний розріз вагона. Тонкими лініями зображений Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
