Спосіб визначення межі міцності клеєного з’єднання деревини при сколюванні вздовж волокон
Формула / Реферат
Спосіб визначення межі міцності клеєного з'єднання деревини при сколюванні вздовж волокон, що включає виготовлення зразка без виступів у вигляді прямокутної призми, який відрізняється тим, що в зразку по клеєному з'єднанню виконують гострий пропил шириною 2 мм і глибиною 5 мм з кутом при вершині 60°, а навантаження на зразок здійснюють за допомогою пуансона з ексцентрично розміщеним на ньому хвостовиком.
Текст

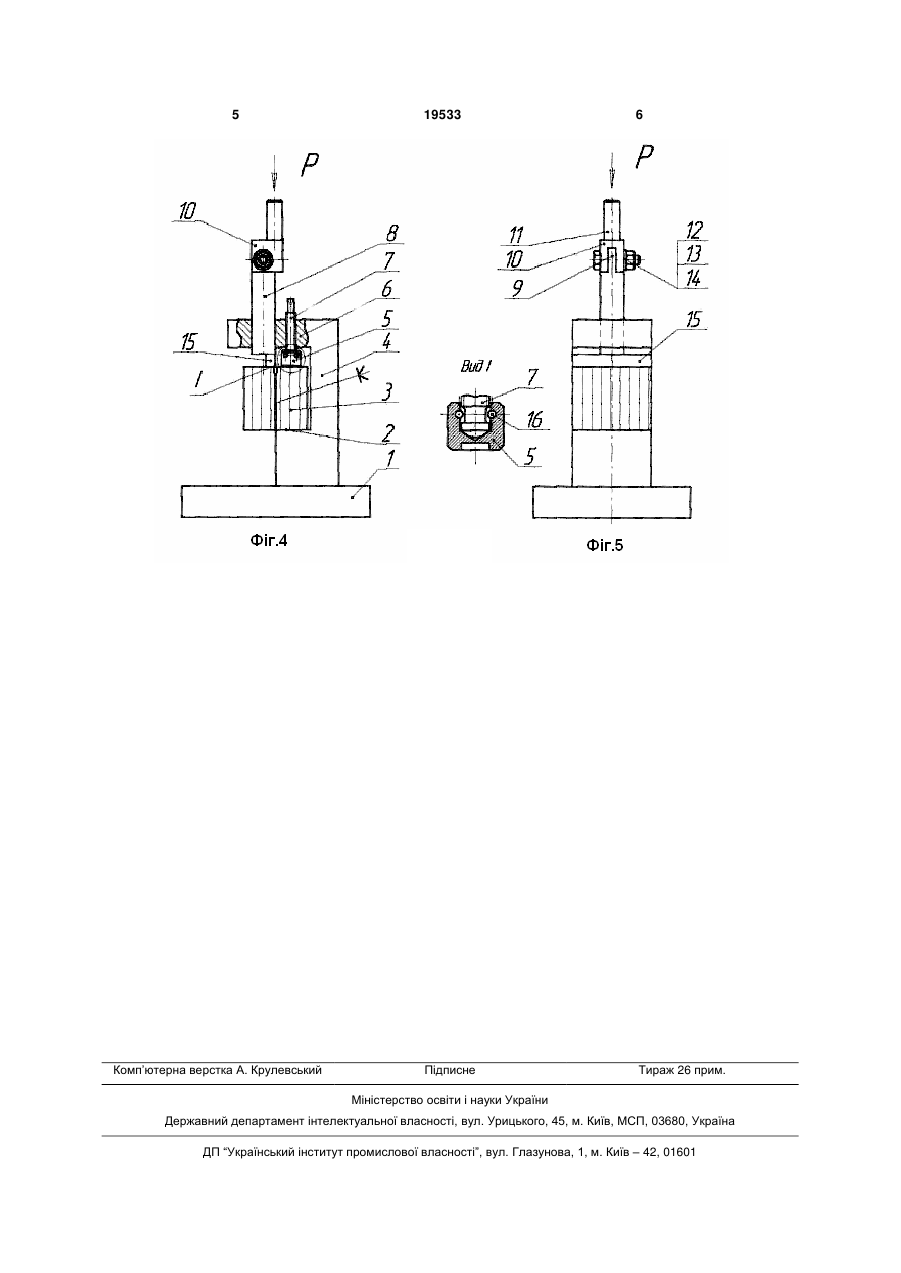

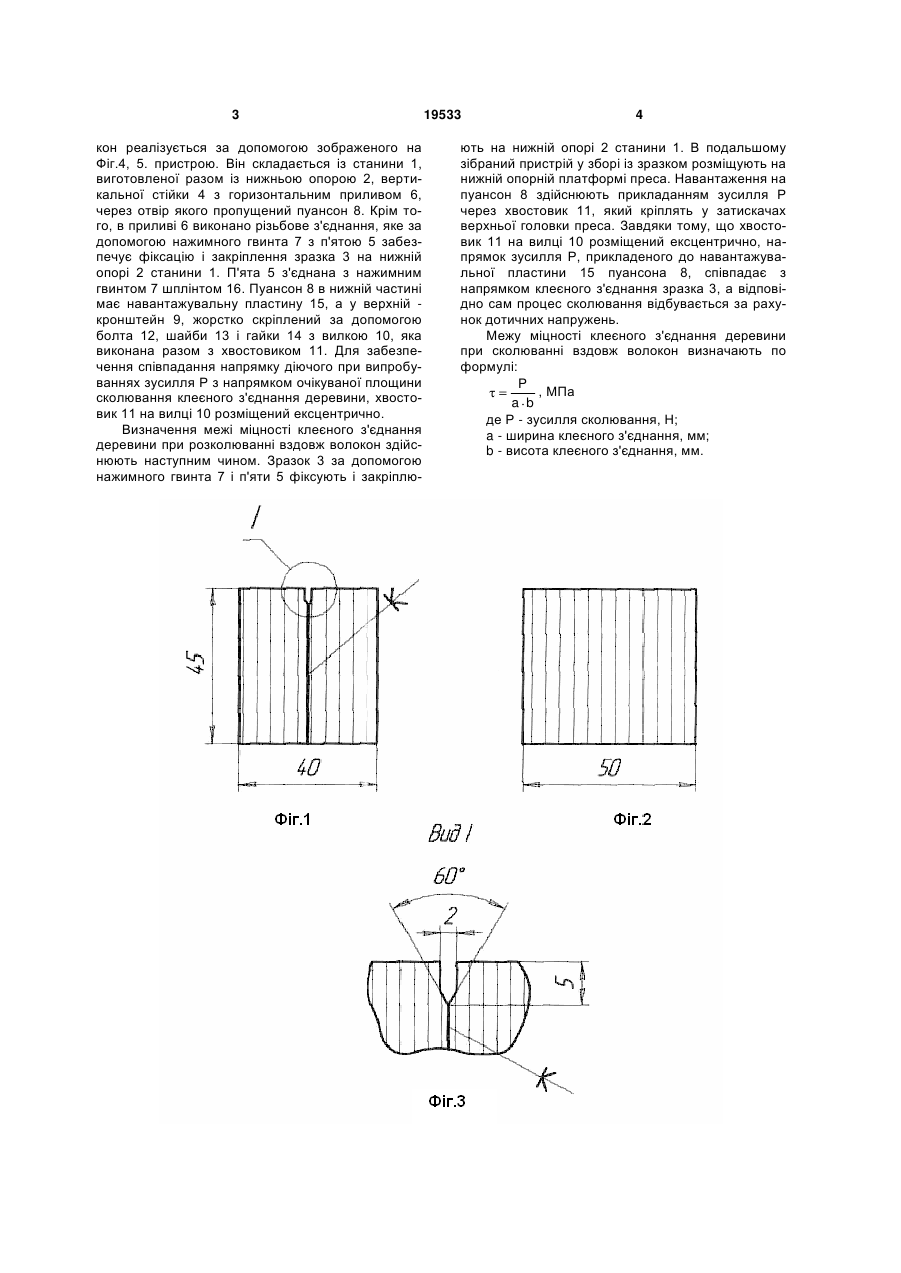

Спосіб визначення межі міцності клеєного з'єднання деревини при сколюванні вздовж воло 3 кон реалізується за допомогою зображеного на Фіг.4, 5. пристрою. Він складається із станини 1, виготовленої разом із нижньою опорою 2, вертикальної стійки 4 з горизонтальним приливом 6, через отвір якого пропущений пуансон 8. Крім того, в приливі 6 виконано різьбове з'єднання, яке за допомогою нажимного гвинта 7 з п'ятою 5 забезпечує фіксацію і закріплення зразка 3 на нижній опорі 2 станини 1. П'ята 5 з'єднана з нажимним гвинтом 7 шплінтом 16. Пуансон 8 в нижній частині має навантажувальну пластину 15, а у верхній кронштейн 9, жорстко скріплений за допомогою болта 12, шайби 13 і гайки 14 з вилкою 10, яка виконана разом з хвостовиком 11. Для забезпечення співпадання напрямку діючого при випробуваннях зусилля Ρ з напрямком очікуваної площини сколювання клеєного з'єднання деревини, хвостовик 11 на вилці 10 розміщений ексцентрично. Визначення межі міцності клеєного з'єднання деревини при розколюванні вздовж волокон здійснюють наступним чином. Зразок 3 за допомогою нажимного гвинта 7 і п'яти 5 фіксують і закріплю 19533 4 ють на нижній опорі 2 станини 1. В подальшому зібраний пристрій у зборі із зразком розміщують на нижній опорній платформі преса. Навантаження на пуансон 8 здійснюють прикладанням зусилля Ρ через хвостовик 11, який кріплять у затискачах верхньої головки преса. Завдяки тому, що хвостовик 11 на вилці 10 розміщений ексцентрично, напрямок зусилля Р, прикладеного до навантажувальної пластини 15 пуансона 8, співпадає з напрямком клеєного з'єднання зразка 3, а відповідно сам процес сколювання відбувається за рахунок дотичних напружень. Межу міцності клеєного з'єднання деревини при сколюванні вздовж волокон визначають по формулі: P , МПа a b де Р - зусилля сколювання, Н; a - ширина клеєного з'єднання, мм; b - висота клеєного з'єднання, мм. 5 Комп’ютерна верстка А. Крулевський 19533 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determining the strength of an adhesive joint of wood when splitting the wood along the grains
Автори англійськоюKotrechko Oleksii Oleksiiovych
Назва патенту російськоюСпособ определения предела прочности клеевого соединения древесины при раскалывании вдоль волокон
Автори російськоюКотречко Алексей Алексеевич
МПК / Мітки
МПК: G01N 3/40
Мітки: міцності, вздовж, з'єднання, сколюванні, межі, спосіб, деревини, визначення, волокон, клеєного
