Дощувальна машина шлангобарабанного типу

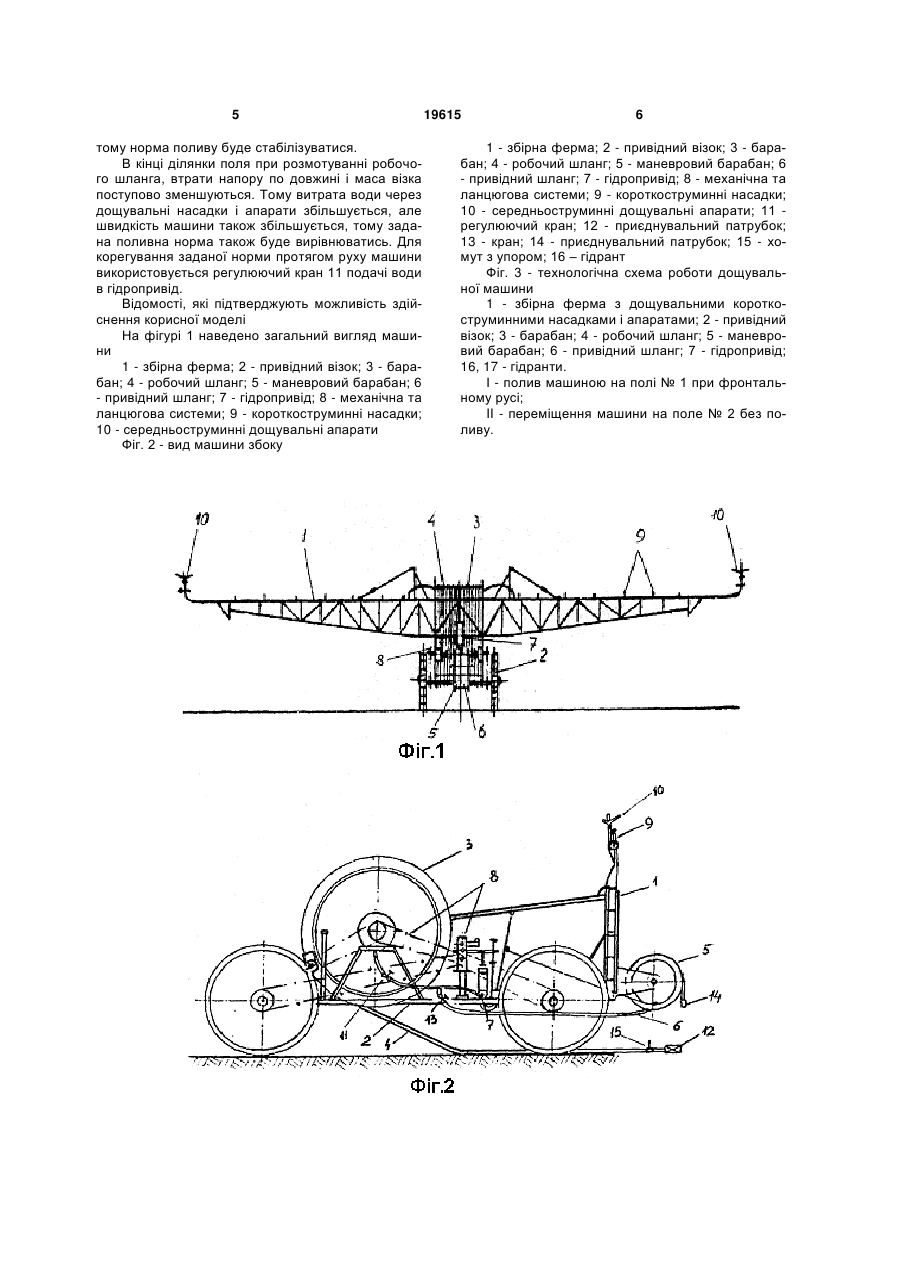

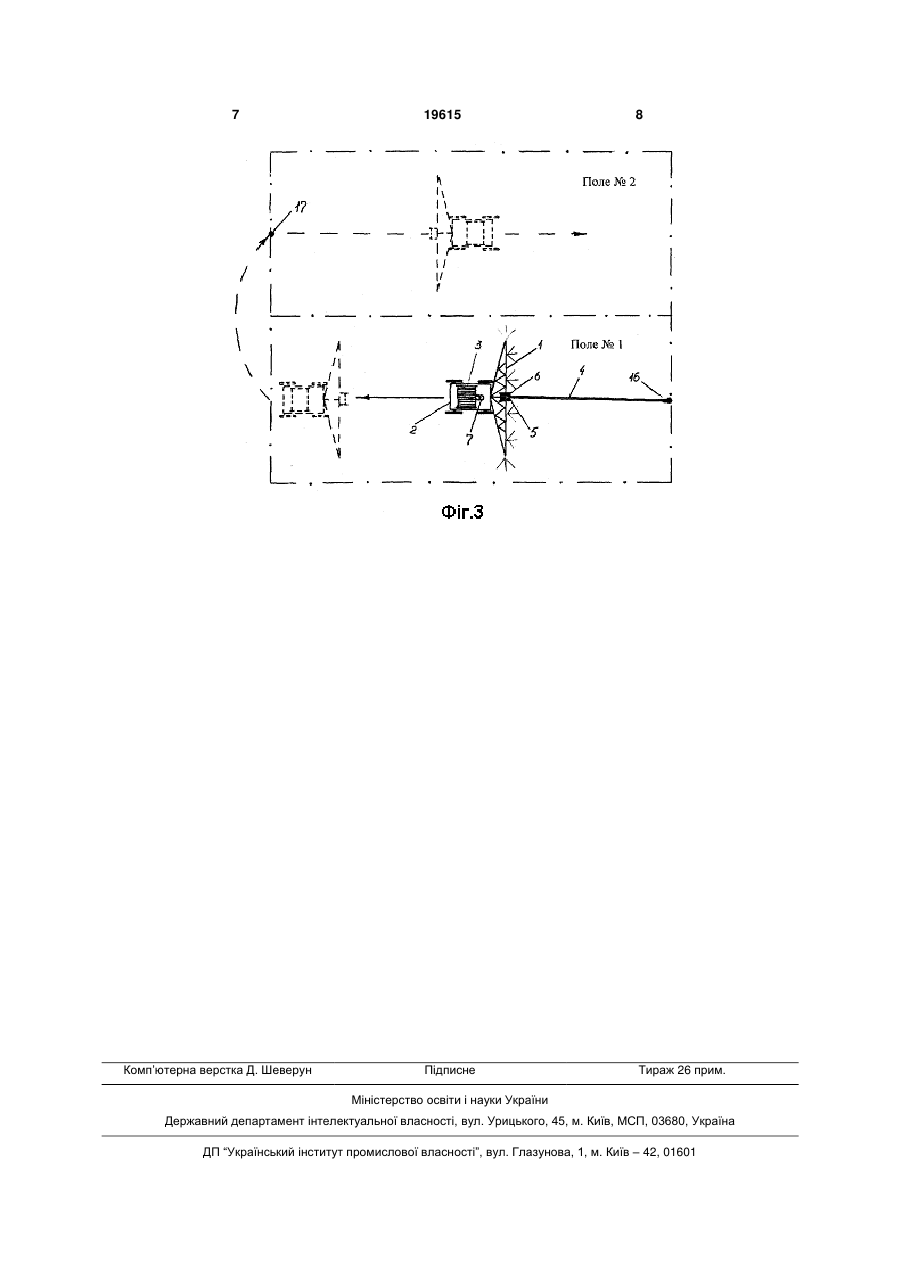

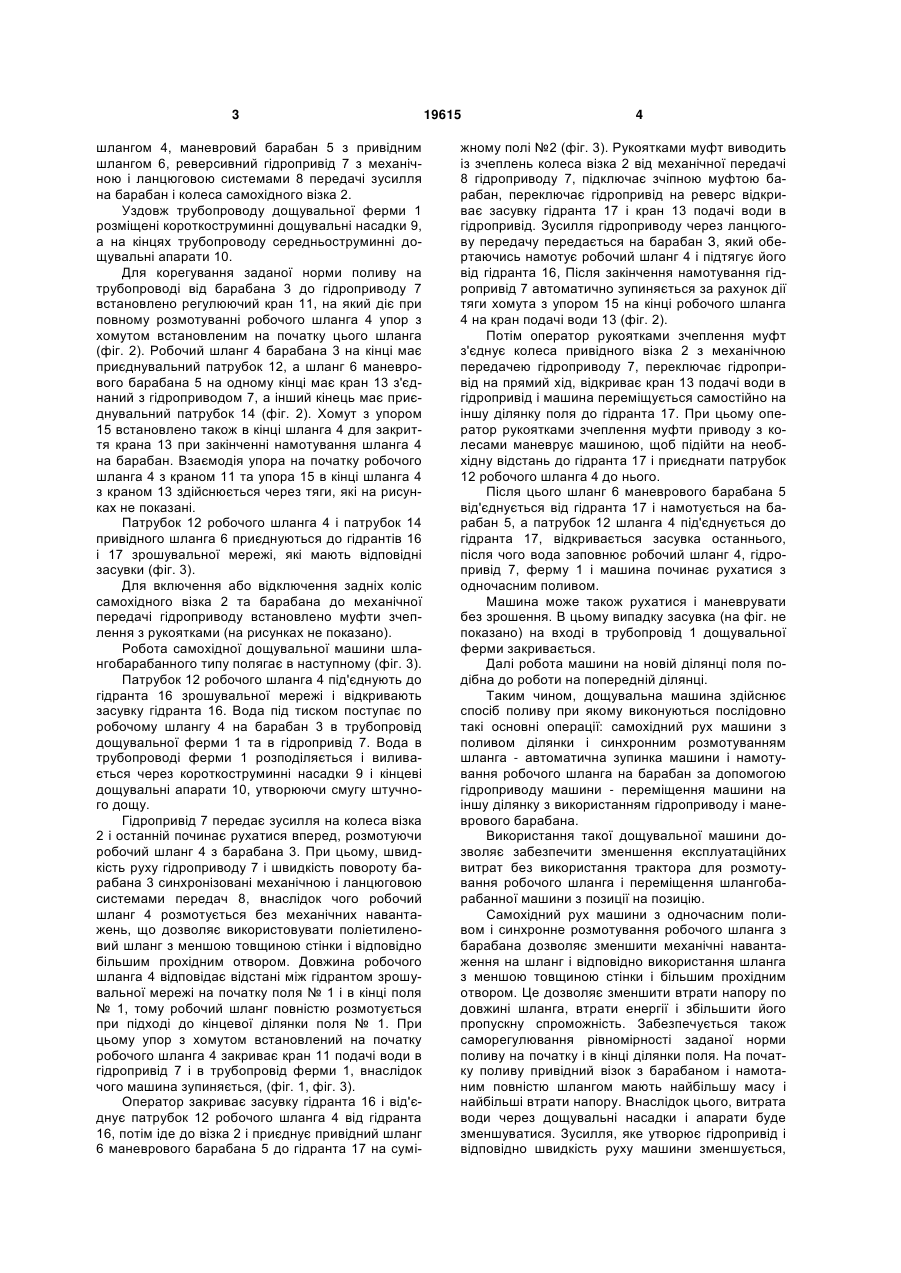

Дощувальна машина шлангобарабанного типу, яка складається із збірної дощувальної ферми, 3 шлангом 4, маневровий барабан 5 з привідним шлангом 6, реверсивний гідропривід 7 з механічною і ланцюговою системами 8 передачі зусилля на барабан і колеса самохідного візка 2. Уздовж трубопроводу дощувальної ферми 1 розміщені короткоструминні дощувальні насадки 9, а на кінцях трубопроводу середньоструминні дощувальні апарати 10. Для корегування заданої норми поливу на трубопроводі від барабана 3 до гідроприводу 7 встановлено регулюючий кран 11, на який діє при повному розмотуванні робочого шланга 4 упор з хомутом встановленим на початку цього шланга (фіг. 2). Робочий шланг 4 барабана 3 на кінці має приєднувальний патрубок 12, а шланг 6 маневрового барабана 5 на одному кінці має кран 13 з'єднаний з гідроприводом 7, а інший кінець має приєднувальний патрубок 14 (фіг. 2). Хомут з упором 15 встановлено також в кінці шланга 4 для закриття крана 13 при закінченні намотування шланга 4 на барабан. Взаємодія упора на початку робочого шланга 4 з краном 11 та упора 15 в кінці шланга 4 з краном 13 здійснюється через тяги, які на рисунках не показані. Патрубок 12 робочого шланга 4 і патрубок 14 привідного шланга 6 приєднуються до гідрантів 16 і 17 зрошувальної мережі, які мають відповідні засувки (фіг. 3). Для включення або відключення задніх коліс самохідного візка 2 та барабана до механічної передачі гідроприводу встановлено муфти зчеплення з рукоятками (на рисунках не показано). Робота самохідної дощувальної машини шлангобарабанного типу полягає в наступному (фіг. 3). Патрубок 12 робочого шланга 4 під'єднують до гідранта 16 зрошувальної мережі і відкривають засувку гідранта 16. Вода під тиском поступає по робочому шлангу 4 на барабан 3 в трубопровід дощувальної ферми 1 та в гідропривід 7. Вода в трубопроводі ферми 1 розподіляється і виливається через короткоструминні насадки 9 і кінцеві дощувальні апарати 10, утворюючи смугу штучного дощу. Гідропривід 7 передає зусилля на колеса візка 2 і останній починає рухатися вперед, розмотуючи робочий шланг 4 з барабана 3. При цьому, швидкість руху гідроприводу 7 і швидкість повороту барабана 3 синхронізовані механічною і ланцюговою системами передач 8, внаслідок чого робочий шланг 4 розмотується без механічних навантажень, що дозволяє використовувати поліетиленовий шланг з меншою товщиною стінки і відповідно більшим прохідним отвором. Довжина робочого шланга 4 відповідає відстані між гідрантом зрошувальної мережі на початку поля № 1 і в кінці поля № 1, тому робочий шланг повністю розмотується при підході до кінцевої ділянки поля № 1. При цьому упор з хомутом встановлений на початку робочого шланга 4 закриває кран 11 подачі води в гідропривід 7 і в трубопровід ферми 1, внаслідок чого машина зупиняється, (фіг. 1, фіг. 3). Оператор закриває засувку гідранта 16 і від'єднує патрубок 12 робочого шланга 4 від гідранта 16, потім іде до візка 2 і приєднує привідний шланг 6 маневрового барабана 5 до гідранта 17 на сумі 19615 4 жному полі №2 (фіг. 3). Рукоятками муфт виводить із зчеплень колеса візка 2 від механічної передачі 8 гідроприводу 7, підключає зчіпною муфтою барабан, переключає гідропривід на реверс відкриває засувку гідранта 17 і кран 13 подачі води в гідропривід. Зусилля гідроприводу через ланцюгову передачу передається на барабан З, який обертаючись намотує робочий шланг 4 і підтягує його від гідранта 16, Після закінчення намотування гідропривід 7 автоматично зупиняється за рахунок дії тяги хомута з упором 15 на кінці робочого шланга 4 на кран подачі води 13 (фіг. 2). Потім оператор рукоятками зчеплення муфт з'єднує колеса привідного візка 2 з механічною передачею гідроприводу 7, переключає гідропривід на прямий хід, відкриває кран 13 подачі води в гідропривід і машина переміщується самостійно на іншу ділянку поля до гідранта 17. При цьому оператор рукоятками зчеплення муфти приводу з колесами маневрує машиною, щоб підійти на необхідну відстань до гідранта 17 і приєднати патрубок 12 робочого шланга 4 до нього. Після цього шланг 6 маневрового барабана 5 від'єднується від гідранта 17 і намотується на барабан 5, а патрубок 12 шланга 4 під'єднується до гідранта 17, відкривається засувка останнього, після чого вода заповнює робочий шланг 4, гідропривід 7, ферму 1 і машина починає рухатися з одночасним поливом. Машина може також рухатися і маневрувати без зрошення. В цьому випадку засувка (на фіг. не показано) на вході в трубопровід 1 дощувальної ферми закривається. Далі робота машини на новій ділянці поля подібна до роботи на попередній ділянці. Таким чином, дощувальна машина здійснює спосіб поливу при якому виконуються послідовно такі основні операції: самохідний рух машини з поливом ділянки і синхронним розмотуванням шланга - автоматична зупинка машини і намотування робочого шланга на барабан за допомогою гідроприводу машини - переміщення машини на іншу ділянку з використанням гідроприводу і маневрового барабана. Використання такої дощувальної машини дозволяє забезпечити зменшення експлуатаційних витрат без використання трактора для розмотування робочого шланга і переміщення шлангобарабанної машини з позиції на позицію. Самохідний рух машини з одночасним поливом і синхронне розмотування робочого шланга з барабана дозволяє зменшити механічні навантаження на шланг і відповідно використання шланга з меншою товщиною стінки і більшим прохідним отвором. Це дозволяє зменшити втрати напору по довжині шланга, втрати енергії і збільшити його пропускну спроможність. Забезпечується також саморегулювання рівномірності заданої норми поливу на початку і в кінці ділянки поля. На початку поливу привідний візок з барабаном і намотаним повністю шлангом мають найбільшу масу і найбільші втрати напору. Внаслідок цього, витрата води через дощувальні насадки і апарати буде зменшуватися. Зусилля, яке утворює гідропривід і відповідно швидкість руху машини зменшується, 5 тому норма поливу буде стабілізуватися. В кінці ділянки поля при розмотуванні робочого шланга, втрати напору по довжині і маса візка поступово зменшуються. Тому витрата води через дощувальні насадки і апарати збільшується, але швидкість машини також збільшується, тому задана поливна норма також буде вирівнюватись. Для корегування заданої норми протягом руху машини використовується регулюючий кран 11 подачі води в гідропривід. Відомості, які підтверджують можливість здійснення корисної моделі На фігурі 1 наведено загальний вигляд машини 1 - збірна ферма; 2 - привідний візок; 3 - барабан; 4 - робочий шланг; 5 - маневровий барабан; 6 - привідний шланг; 7 - гідропривід; 8 - механічна та ланцюгова системи; 9 - короткоструминні насадки; 10 - середньоструминні дощувальні апарати Фіг. 2 - вид машини збоку 19615 6 1 - збірна ферма; 2 - привідний візок; 3 - барабан; 4 - робочий шланг; 5 - маневровий барабан; 6 - привідний шланг; 7 - гідропривід; 8 - механічна та ланцюгова системи; 9 - короткоструминні насадки; 10 - середньоструминні дощувальні апарати; 11 регулюючий кран; 12 - приєднувальний патрубок; 13 - кран; 14 - приєднувальний патрубок; 15 - хомут з упором; 16 – гідрант Фіг. 3 - технологічна схема роботи дощувальної машини 1 - збірна ферма з дощувальними короткоструминними насадками і апаратами; 2 - привідний візок; 3 - барабан; 4 - робочий шланг; 5 - маневровий барабан; 6 - привідний шланг; 7 - гідропривід; 16, 17 - гідранти. І - полив машиною на полі № 1 при фронтальному русі; II - переміщення машини на поле № 2 без поливу. 7 Комп’ютерна верстка Д. Шеверун 19615 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
